铁道钢轨焊接工技师理论知识.doc

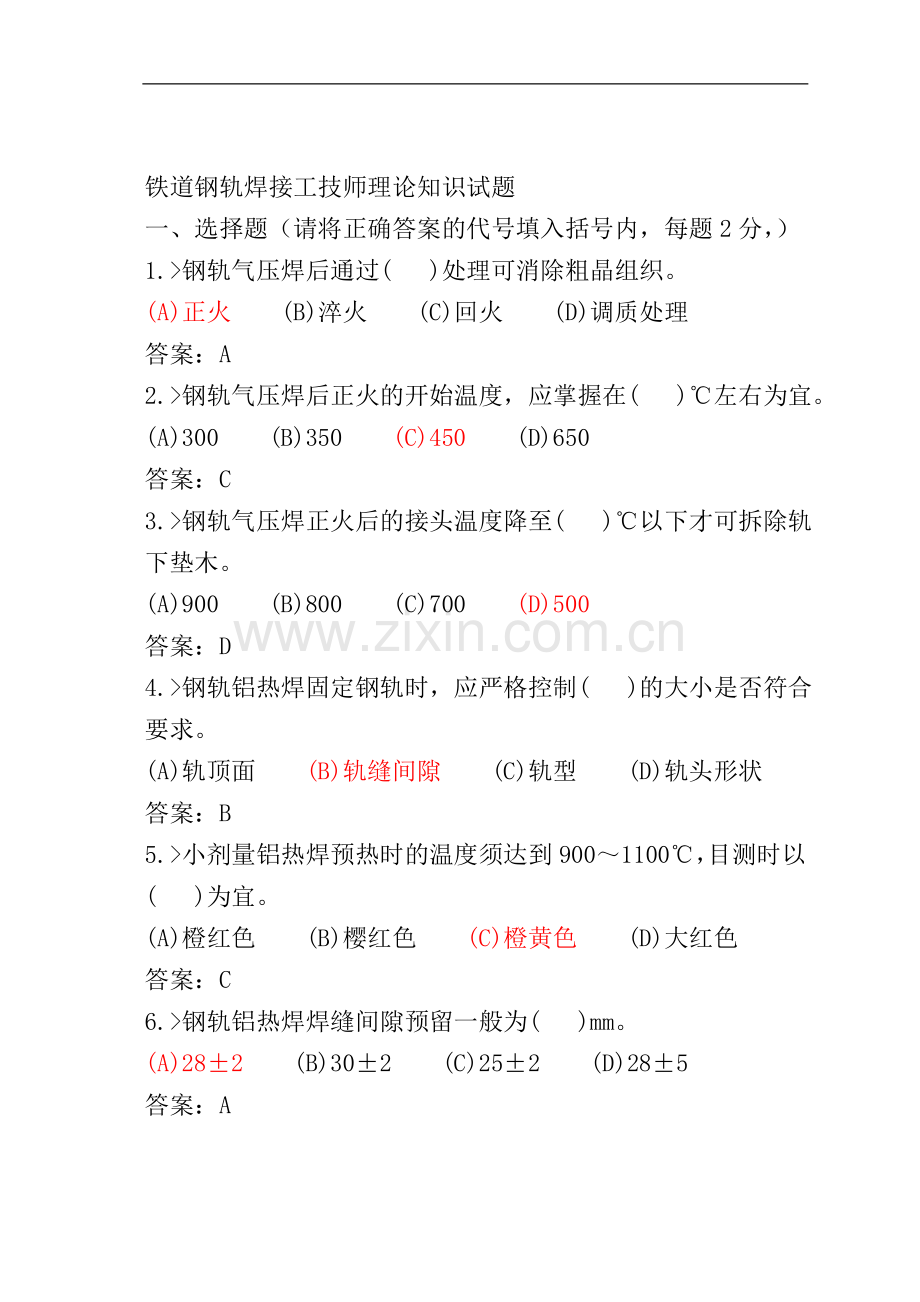

铁道钢轨焊接工技师理论知识试题
一、选择题（请将正确答案的代号填入括号内，每题2分，）
1.>钢轨气压焊后通过( )处理可消除粗晶组织。
(A)正火 (B)淬火 (C)回火 (D)调质处理
答案：A
2.>钢轨气压焊后正火的开始温度，应掌握在( )℃左右为宜。
(A)300 (B)350 (C)450 (D)650
答案：C
3.>钢轨气压焊正火后的接头温度降至( )℃以下才可拆除轨下垫木。
(A)900 (B)800 (C)700 (D)500
答案：D
4.>钢轨铝热焊固定钢轨时，应严格控制( )的大小是否符合要求。
(A)轨顶面 (B)轨缝间隙 (C)轨型 (D)轨头形状
答案：B
5.>小剂量铝热焊预热时的温度须达到900～1100℃，目测时以( )为宜。
(A)橙红色 (B)樱红色 (C)橙黄色 (D)大红色
答案：C
6.>钢轨铝热焊焊缝间隙预留一般为( )mm。
(A)28±2 (B)30±2 (C)25±2 (D)28±5
答案：A

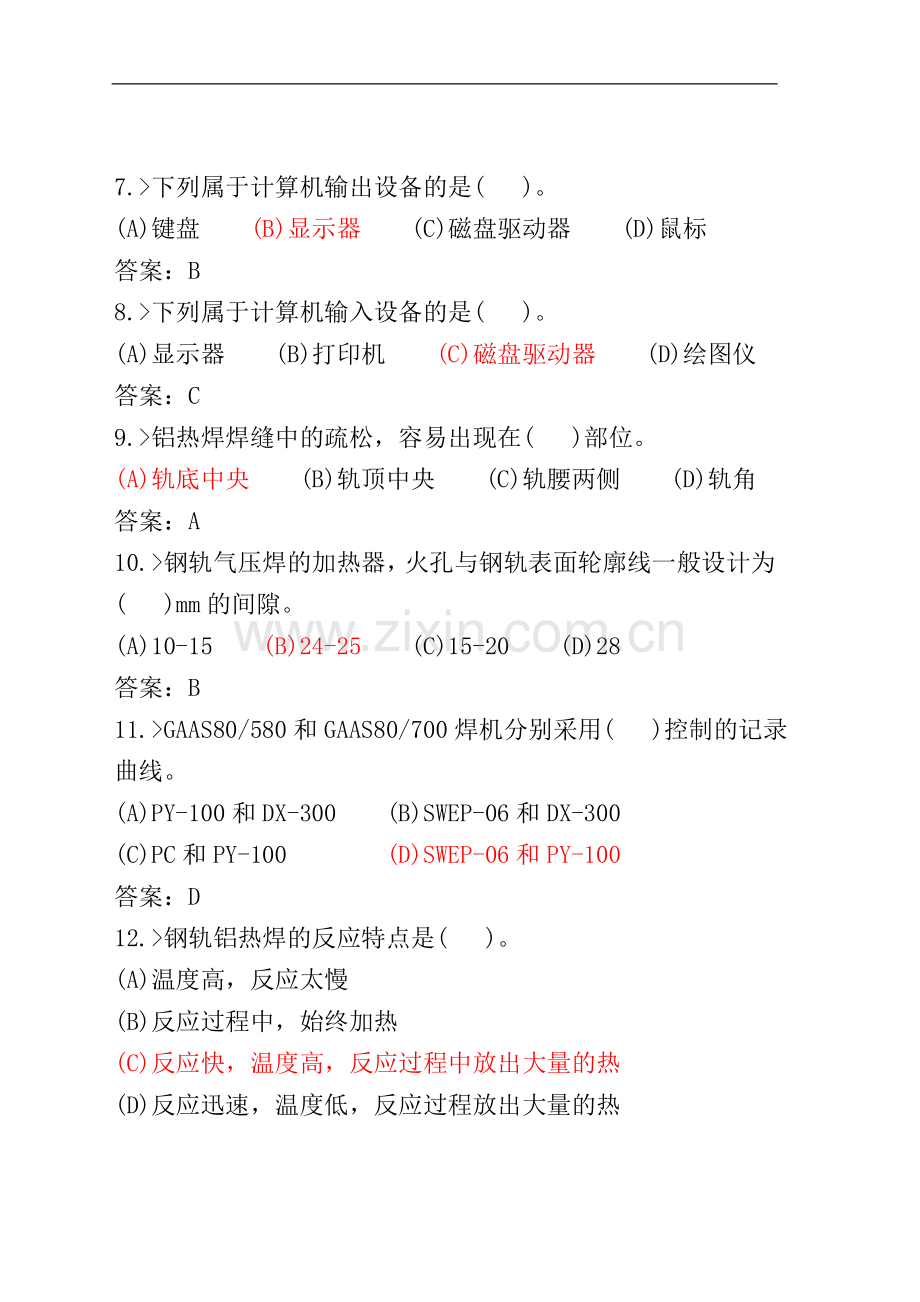

7.>下列属于计算机输出设备的是( )。
(A)键盘 (B)显示器 (C)磁盘驱动器 (D)鼠标
答案：B
8.>下列属于计算机输入设备的是( )。
(A)显示器 (B)打印机 (C)磁盘驱动器 (D)绘图仪
答案：C
9.>铝热焊焊缝中的疏松，容易出现在( )部位。
(A)轨底中央 (B)轨顶中央 (C)轨腰两侧 (D)轨角
答案：A
10.>钢轨气压焊的加热器，火孔与钢轨表面轮廓线一般设计为( )mm的间隙。
(A)10-15 (B)24-25 (C)15-20 (D)28
答案：B
11.>GAAS80/580和GAAS80/700焊机分别采用( )控制的记录曲线。
(A)PY-100和DX-300 (B)SWEP-06和DX-300
(C)PC和PY-100 (D)SWEP-06和PY-100
答案：D
12.>钢轨铝热焊的反应特点是( )。
(A)温度高，反应太慢
(B)反应过程中，始终加热
(C)反应快，温度高，反应过程中放出大量的热
(D)反应迅速，温度低，反应过程放出大量的热
答案：C
13.>GAAS80/580焊机驱动焊机动架油缸活塞前腔与后腔面积之比( )。
(A)等于1 (B)大于1 (C)小于1 (D)大于10
答案：C
14.>对于GAAS80/580的SWEP控制系统CODE可以取( )个值，表明有这么多不同的焊接类型。
(A)1 (B)6 (C)4 (D)5
答案：B
15.>对于GAAS80/580焊机的传感元件的信号经( )控制装置处理后，送到记录仪中。
(A)DX-300 (B)SWEP-06 (C)PY-100 (D)PC
答案：B
16.>SWEP-06诊断模式由SWEP-06的( )状态转入。
(A)初始 (B)中间 (C)末 (D)任意
答案：A
17.>SWEP-06的前控制盘中( )键具有调用程序的功能。
(A)* (B)△ (C)RCL (D)STO
答案：C
18.>铝热焊剂中的铝主要起还原( )的作用。
(A)铁合金 (B)石墨 (C)铁钉头 (D)氧化铁
答案：D
19.>对于GAAS80/580焊机( )时间由快速闪光时间和钢轨端面短路加热时间组成。
(A)热扩散 (B)预热间隔 (C)预热加热 (D)连续闪光
答案：C
20.>GAAS80/580焊机的动架达到前止点时，前腔压力传感器为( )的液压压力。
(A)较大 (B)0 (C)较小 (D)1MPa
答案：B
21.>GAAS80/580的主机不包含( )装置。
(A)控制柜 (B)可控硅 (C)焊接变压器 (D)整流
答案：A
22.>对于K-190ⅡK焊机的动立柱内的钢轨夹紧动作，由安装在液压控制柜内的液压( )控制。
(A)方向阀 (B)换向阀 (C)减压阀 (D)溢流阀
答案：B
23.>GAAS80/580闪光焊机的油泵高压系统工作压力为( )MPa。
(A)0.4 (B)22 (C)14 (D)4
答案：C
24.>GAAS80/700闪光焊机的液压伺服装置中( )带有报警装置。
(A)液压伺服阀 (B)过滤器
(C)清洗电磁阀 (D)电子放大器
答案：B
25.>钢轨闪光焊时，增加钢轨加热温度并使温度梯度分布较缓，可以防止( )缺陷的产生。
(A)夹渣 (B)夹杂 (C)未焊透 (D)过烧
答案：C
26.>对于K-190ⅡK焊机的推瘤是依靠( )的前移带动推瘤刀推除焊瘤。
(A)动架 (B)顶锻缸 (C)机座 (D)随动传动装置
答案：B
27.>由于K-190ⅡK焊机的比较电路的作用，在钢轨端面闪光烧过程中有( )种工作状态。
(A)1 (B)2 (C)3 (D)4
答案：D
28.>GAAS80/580焊机的钳口空载直流电压11V是比较高的，这会使烧化过程中容易出现大的( )，焊后可能产生焊接缺陷。
(A)火口 (B)光斑 (C)过烧 (D)灰斑
答案：A
29.>在铝热焊剂中加入少量石墨粉是为了( )。
(A)提高焊缝塑性 (B)调整焊缝合碳量
(C)增加焊缝铝的含量 (D)脱氧
答案：B
30.>GAAS80/700闪光焊机采用( )控制记录曲线。
(A)模拟 (B)PY-100
(C)DX-300 (D)SWEP-06
答案：B
31.>在有SWEP-06控制的闪平过程中，( )已经调整好，不作为工艺参数调整。
(A)闪平量 (B)闪平电压 (C)闪平电流 (D)接触压力
答案：D
32.>钢轨气压焊时，在钢轨端面处理之前，应先处理距端面( )mm内的铁锈和油污。
(A)100 (B)75 (C)50 (D)30
答案：C
33.>现场钢轨气压焊在对轨前先将长轨条调整适合于焊接的位置，一般称为( )。
(A)串焊 (B)拨轨 (C)垫轨 (D)调整轨缝
答案：A
34.>气压焊的推刀的刃口与钢轨腰距要求为( )mm。
(A)1.0～1.5 (B)1.5～2.0
(C)1.0～2.0 (D)1.5～2.5
答案：B
35.>氧气减压器的低压氧气表的最大刻度是( )MPa。
(A)25 (B)20 (C)10 (D)4
答案：D
36.>现场钢轨气压焊拨轨是指将距离焊接端面( )m以内的一段钢轨拨到与运行平行且相距800至1000mm的位置。
(A)25 (B)20 (C)12.5 (D)6
答案：B
37.>CAAS80/700焊机的次级空载电压是( )V。
(A)31 (B)42 (C)7.1 (D)6
答案：C
38.>在钢轨钢的冶金缺陷中( )是不允许存在的一种缺陷。
(A)白点 (B)夹杂物
(C)化学成分不均匀 (D)含氢量小于3mm2/100g
答案：A
39.>钢轨母材的化学成分，接近于共析钢，其金相组织为( )。
(A)铁素体 (B)珠光体和少量铁素体
(C)奥氏体 (D)珠光体
答案：B
40.>钢轨焊接的金相组织应为( )。
(A)珠光体 (B)铁素体
(C)马氏体和少量铁素体 (D)珠光体和少量铁素体
答案：D
41.>钢轨试件在焊后经过自然冷却，轨温为( )度时方可进行落锤试验。
(A)30 (B)-30至30 (C)0至40 (D)50
答案：C
42.>铁道部规定：轨底角允许有少量光斑，单个光斑面积允许8mm2，总面积不能超过( )mm2。
(A)25 (B)50 (C)75 (D)100
答案：B
43.>GAAS80/580焊机的系统参数中，其中系统参数( )是通讯参数，只有SWEP-06与个人计算机联机时使用。
(A)20 (B)21 (C)22 (D)40
答案：D
44.>GAAS80/580焊机的SWEP-06的状态范围包括( )两项内容显示。
(A)[RDY]和[STEP] (B)[EXT]和[STEP]
(C)[RDY]和[EXT] (D)[STEP]和[STO]
答案：C
45.>可控硅触发装置DX-300的EN板稳压电源，输出( )V直流电压供给AU板做指令控制信号。
(A)42 (B)+30 (C)24 (D)36
答案：B
46.>可控硅触发装置DX-300的( )用于设置移相值，控制各阶段的焊接电流。
(A)电源开关 (B)控制开关
(C)扳钮开关 (D)数字式电位器
答案：D
47.>GAAS80/700闪光焊机中的可控硅触发装置DX-300中对应于“C”的电位器控制( )阶段的移相值。
(A)后热 (B)有电流顶锻 (C)预热 (D)闪平和烧化
答案：B
48.>GAAS80/700焊机的油泵最大压力是( )MPa。
(A)12.5 (B)7.5 (C)4.0 (D)0.4
答案：A
49.>GAAS80/700焊机的冷却水最高温度为( )度。
(A)20 (B)27 (C)45 (D)30
答案：B
50.>对于GAAS80/70焊机的垂直夹持力决定于( )的压力。
(A)上电极 (B)对中臂 (C)下电极 (D)钢轨自重
答案：C
51.>GAAS80/700焊机共装有大小( )个液压缸。
(A)30 (B)27 (C)25 (D)21
答案：B
52.>GAAS80/580焊机的SWEP-06的数字键539将SWEP的键盘全部锁定，若再输入( )数字键可解除锁定。
(A)539 (B)537 (C)*.* (D)597
答案：A
53.>K-190ⅡK闪光焊机的导电钳口的宽度大于轨底宽度，保证了与轨头、轨底的充分接触，提高了( )的电流密度。
(A)轨顶角 (B)轨底角 (C)轨顶 (D)轨腰
答案：B
54.>钢轨闪光焊时，闪光流量过大，塑性金属流失过多易形成冷焊，使顶锻量减小，焊面可能出现( )缺陷。
(A)错位 (B)过烧 (C)灰斑 (D)表面烧伤
答案：C
55.>GAAS80/700焊机的动架行程总量是( )mm。
(A)30 (B)50 (C)100 (D)70
答案：B
56.>钢轨铝热焊，在焊缓内的疏松缺陷易在( )部位产生。
(A)轨底中央 (B)轨头中央 (C)轨底两角 (D)焊缝周围
答案：A
57.>钢轨闪光焊接电流信号，是从焊接变压器电源侧通过( )取得的。
(A)电压互感器 (B)电流比较环节
(C)电流反馈 (D)电流互感器
答案：D
58.>钢轨闪光焊的顶锻过程中，若钢轨与钳口打滑，可以从( )记录曲线中分辨出打滑现象。
(A)位移 (B)电流 (C)顶锻力 (D)电压
答案：B
59.>钢轨闪光焊时( )反馈的灵敏度过低时，容易造成钢轨闪光端面长时间短路。
(A)电压 (B)电流 (C)位移 (D)烧化
答案：B
60.>GAAS80/580钢轨闪光焊机属于( )焊机。
(A)交直流 (B)直流 (C)交流 (D)脉冲
答案：B
61.>钢轨闪光焊时，当轨端面存在( )时有利于激发闪光，不易发生短路。
(A)平面 (B)凹凸不平 (C)斜面 (D)毛茬
答案：C
62.>钢轨铝热焊中，降低低熔点物质的含量，提高( )的含量可改善型砂的耐热性能。
(A)二氧化碳 (B)水 (C)碳粉 (D)水玻璃
答案：A
63.>按照( )到焊机钳口的电压，可以将钢轨闪光焊机分为直流和交流钢轨焊机。
(A)比较电流 (B)输送 (C)电感 (D)自耦
答案：B
64.>( )型焊机是从电网取三相电源，以焊接变压器降低，二次电压以过整流器整流为直流电压，馈电到导电钳电钳口。
(A)GAAS85/580 (B)K-190ⅡK
(C)K355A (D)K900
答案：A
65.>K-190闪光焊机的电气指令器中，被驱动的分配轴上装有的圆形钟每转动一圈为( )个焊接周期。
(A)5 (B)2 (C)1 (D)4
答案：C
66.>GAAS80/580闪光焊机中用( )数字键可以将控制装置SWEP-06从诊断模式回到原始状态。
(A)00 (B)91 (C)2 (D)38
答案：B
67.>GAAS80/580焊机的控制中可用( )这3个数字键将控制装置SWEP-06的现有焊接程序消除，使其成为空程序。
(A)539 (B)537 (C)597 (D)519
答案：C
68.>钢轨闪光焊机GAAS80/580的SWEP-06的键盘全部被锁定，程序号的显示会出现( )个小数点。
(A)1 (B)2 (C)3 (D)4
答案：B
69.>GAAS80/700焊机的泵、电磁阀及液压缸是( )。
(A)主令元件 (B)执行元件
(C)转换元件 (D)操纵比较元件
答案：B
70.>带有PY-100装置的钢轨闪光焊机的预热阶段的实际通电时间往往( )预置的通电时间。
(A)大于 (B)小于 (C)等于 (D)不确定
答案：B
71.>闪光焊防止产生疏松缺陷的措施其中有( )。
(A)增大半熔化区的宽度 (B)增加顶锻压力
(C)延长有电流顶锻时间 (D)减短无电流顶锻时间
答案：B
72.>GAAS80/580焊机采用( )记录曲线方法。
(A)自动闪光 (B)模拟 (C)扫描 (D)数控
答案：B
73.>GAAS80/580焊机的主电路开关装在( )内。
(A)主机 (B)控制柜 (C)液压泵站 (D)联接柜
答案：D
74.>液压放气装置安装在该液压装置的( )处。
(A)任意 (B)低点 (C)高点 (D)中间
答案：C
75.>GAAS80/580焊机液压伺服控制装置PY-100装置具有焊接电流调节和( )调节功能。
(A)送进速度 (B)低点 (C)顶锻压力 (D)稳压电源
答案：A
76.>GAAS80/580闪光焊机的SWEP-06前控制盘上特殊功能的调用应按( )键。
(A)△△ (B)PGM (C)RCL (D)*
答案：D
77.>钢轨闪光焊在闪平阶段后期“i”记录曲线不呈低齐连续状态，“f”记录曲线无平直段，这说明( )。
(A)闪平电流大 (B)闪平电流小
(C)闪平速度过慢 (D)动架返回，压力低
答案：B
78.>钢轨闪光焊过程中在( )阶段“s”记录曲线非常重要。
(A)闪平 (B)预热 (C)顶锻 (D)烧化
答案：C
79.>GAAS80/580在闪光焊过程中烧化阶段突然由高压力值降至低压值，f记录曲线上出现( )现象。
(A)间隔 (B)尖峰 (C)凹谷 (D)平直
答案：C
80.>钢轨的预热闪光焊的闪平阶段( )曲线起主导作用，其余两曲线随该曲线变化而变化。
(A)f (B)i (C)s (D)v
答案：B
81.>GAAS80/700型闪光焊机采用( )式控制系统。
(A)继电接触 (B)主令 (C)执行 (D)转换
答案：A
82.>采用GAAS80/700焊机焊接钢轨时，当钢轨外形尺寸出现偏差造成钢轨对中错位时，通过对中臂( )的偏心机构可进行±7.5mm的水平对中调整。
(A)推凸机 (B)钳口 (C)夹卡杆 (D)转换
答案：C
83.>K-190ⅡK闪光焊机的随动传动装置中传动装置的螺杆与( )的阀杆同步运动。
(A)随动分配阀 (B)心杆 (C)随动滑阀 (D)顶锻缸
答案：B
84.>由于液压油的( )既影响泄漏，亦影响功率损失，故选用液压油时最先考虑。
(A)润滑性 (B)防锈性 (C)粘度 (D)可压缩性
答案：C
85.>实际规定，当可控硅的阳极和阴极间加上( )V直流电压，能使其导通的控制极最小电流，称为触发电流。
(A)2 (B)4 (C)6 (D)8
答案：C
86.>GAAS80/580闪光焊机的焊接过程采用( )计算机控制。
(A)SWEP-06 (B)PC
(C)DX-300 (D)PY-100
答案：A
87.>在正常条件下可控硅导通时，其门极、阴极间加入一个适当的( )电压和电流。
(A)触发 (B)正向触发 (C)反向触发 (D)正向导通
答案：B
88.>三相桥式整流电路中有( )只二极管。
(A)2 (B)3 (C)4 (D)6
答案：D
89.>铝热化学反应是一个( )反应。
(A)氧化还原 (B)氧化 (C)还原 (D)不可确定
答案：A
90.>GAAS80焊机不允许用( )方法清洁保养。
(A)吸尘器吸除 (B)刷子刷除
(C)棉纱擦拭 (D)压缩空气吹除
答案：D
91.>SWEP-06的自动调节共有( )个项目。
(A)10 (B)8 (C)7 (D)9
答案：A
92.>无缝线路是将钢轨连续焊接超过( )m轨道。
(A)100 (B)300 (C)200 (D)500
答案：C
93.>临界点( )表示钢在焊接后冷却过程中由奥氏体开始析出铁素体的温度。
(A)Ar (B)A3 (C)Ac3 (D)Ac1
答案：B
94.>形位公差符号中“⊥”是表示( )。
(A)形状公差 (B)位置公差 (C)尺寸公差 (D)公差
答案：B
95.>钢轨预热闪光焊是以( )为主要加热形式。
(A)闪平 (B)预热 (C)烧化 (D)过流
答案：B
96.>以较慢的闪光烧化速度，较低的二次电压，使焊件形成较宽的( )，有利于顶锻时产生足够的塑性变形和排出氧化物夹杂，形成牢固的接头。
(A)焊接接头 (B)温度梯度 (C)过热区 (D)温度场
答案：D
97.>钢轨的欠速淬火获得的是( )组织。
(A)珠光体 (B)屈氏体 (C)索氏体 (D)马氏体
答案：C
98.>闪光焊后接头正火最重要部位是( )的温度。
(A)轨底角 (B)轨腰 (C)轨顶角 (D)轨顶面
答案：A
99.>由于焊接是一个局部快速( )的过程，因而焊件各点在同一时间内有不同温度，造成各部分的组织性能不同。
(A)加热 (B)冷却 (C)化学反应 (D)加热和冷却
答案：D
100.>在铁碳平衡相图中可以得知：奥氏体在727℃恒温下发生共析转变，其转变产物为( )。
(A)珠光体 (B)莱氏体 (C)贝氏体 (D)马氏体
答案：A
101.>钢轨焊后正火处理能消除焊缝( )缺陷。
(A)过烧 (B)含碳量过大 (C)末焊透 (D)过热
答案：D
102.>洛氏硬度的符号通常用( )来表示。
(A)HS (B)HL (C)HRC (D)HB
答案：C
103.>钢轨中的硅降低钢轨的焊接性能，主要是焊接时形成低熔点的( )，影响焊缝质量。
(A)氧化硅 (B)硅酸盐 (C)脱碳层 (D)硫化硅
答案：B
104.>GAAS80焊机的动架运动是( )运动。
(A)直线 (B)圆周 (C)弧线 (D)不规则曲线
答案：C
105.>GAAS80焊机的( )是影响预热过程中加热程度的主要参数。
(A)预热电流 (B)预热电压 (C)预热次数 (D)通电时间
答案：A
106.>钢轨接触焊接过程中，若产生的高熔点或低熔点氧化物不能从接口中顺利排出，就在焊缝中形成( )缺陷。
(A)夹杂 (B)疏松 (C)夹渣 (D)灰斑
答案：D
107.>钢轨闪光焊造成未焊透的主要原因其中有( )。
(A)顶锻压力过大 (B)闪光中断
(C)加热区过宽 (D)加热过高
答案：B
108.>在钢轨焊接时，由于热影响区内的( )不同，所以距离焊缝不同的位置金属组织不同。
(A)加热最高温度 (B)化学成分
(C)热物理性能 (D)加热时间
答案：A
109.>闪光焊头的焊缝处，金相组织是珠光体加少量( )铁素体。
(A)粒状 (B)片状 (C)共析 (D)网状
答案：D
110.>在钢轨铝热焊中，脱氧就是去除钢中的氧，以防止钢液在浇入铸型后产生( )等缺陷。
(A)缩孔 (B)气孔 (C)夹砂 (D)热裂
答案：B
111.>钢轨闪光焊接时，在钢轨端面短路时，液压伺服系统试图将短路的端面分开，由于液压系统和机械部分随动性差，仍然出现短路，这样烧化过程短路压力是( )曲线。
(A)下凹 (B)上凸 (C)平直 (D)脉冲
答案：A
112.>GAAS80/580焊机自动调节完成之后，显示( )，一般是电极与钢轨接触导电不好。
(A)Bad (B)L (C)H (D)Good
答案：C
113.>把固定直流电压变为固定的或可调的交流电压的是( )。
(A)载波器 (B)逆变器 (C)整流器 (D)周波变换器
答案：B
114.>钢轨焊机中对中臂动作是由( )传感器控制其位移大小。
(A)光电式 (B)电磁式 (C)接触式 (D)电弧式
答案：B
115.>以合理的次序使钢轨闪光焊机的各部件进入特定的工作状态，这叫做( )自动控制。
(A)程序 (B)恒值 (C)对中 (D)适应
答案：A
116.>通常把调节对象输出与输入之间没有外部反馈联系的系统叫做( )系统。
(A)闭环 (B)人为 (C)开环 (D)变换
答案：C
117.>( )是大多数碳钢在高温下进行压力加工或热处理时所需要的组织。
(A)马氏体 (B)铁素体 (C)渗碳体 (D)奥氏体
答案：D
118.>脉冲闪光焊最重要的优点是焊接过程中( )平稳。
(A)负载 (B)电压 (C)电流 (D)加压
答案：A
119.>气压焊氧气与乙炔之比大约在( )左右。
(A)0.8 (B)1.0 (C)0.5 (D)0.9
答案：D
120.>焊接后的钢轨接头组织不允许出现( )组织。
(A)铁素体 (B)马氏体 (C)珠光体 (D)渗碳体
答案：B
121.>GAAS80/580焊机中的SWEP-06可以输入( )个不同的焊接工艺规范。
(A)20 (B)30 (C)15 (D)25
答案：D
122.>GAAS80/700焊机实际预热短路通电时间总是( )预置时间。
(A)大于 (B)小于 (C)等于 (D)以上都不对
答案：A
123.>GAAS80/580焊机上的键盘中( )红色发光二极管亮，表示外部控制指令送到SWEP-06中，可以起动焊机。
(A)[RDY] (B)[STEP]
(C)[EXT] (D)[CODE]
答案：A
124.>表面接触疲劳点蚀是( )主要失效形式。
(A)带传动 (B)滚动轴承 (C)链传动 (D)键联接
答案：B
125.>许多半导体二极管都是由一个( )加上相应的电极引线和管壳封装制成的。
(A)PNP结 (B)NPN结 (C)PN结 (D)NP结
答案：C
126.>超声波的实质是机械振动在弹性介质中的一种传播过程，因此超声波是( )波的一种。
(A)机械 (B)电磁 (C)光 (D)无线电
答案：A
127.>钢轨中的化学成分中( )元素含量最多。
(A)碳 (B)硅 (C)锰 (D)铁
答案：D
128.>灰口铸铁中的碳全部或大部分以( )形式存在，断口常常呈暗灰色。
(A)片状石墨 (B)球状石墨 (C)渗碳体 (D)麻点
答案：A
129.>纯铁在912℃以下为体心立方晶格，在912～1394℃为面心立方晶格，这种转变叫做( )转变。
(A)共晶 (B)同素异构 (C)包晶 (D)缺陷性
答案：B
130.>GAAS80/580型焊机的推瘤机构装有带( )的走行轮，使整个推瘤刀架在一定范围内上下移动，进行调节。
(A)同心轴 (B)长直轨道 (C)偏心轴 (D)行程阀
答案：C
131.>马氏体是高温奥氏体快速冷却，在抑制其( )条件下形成的。
(A)碳析出 (B)相变 (C)凝固分解 (D)扩散性分解
答案：D
132.>超声波是由超声波探伤仪产生( )并施加于探头，利用其晶片的压电效应而获得。
(A)反射 (B)衍射 (C)电振荡 (D)衰减
答案：C
133.>钢轨闪光焊时，端面( )的特性对去除和破坏氧化膜有很大影响。
(A)氧化物化学成分 (B)物理变化 (C)塑性变形 (D)脆性
答案：C
134.>钢轨闪光焊，在一定条件下用( )来防止杂质析出是比较容易的。
(A)加速冷却 (B)加速升温
(C)增加最高温度 (D)延长加温时间
答案：A
135.>珠光体组织中的铁素体和渗碳体呈片状分布，塑性变形主要集中在( )中。
(A)渗碳体 (B)铁素体 (C)贝氏体 (D)奥氏体
答案：B
136.>钢轨焊后正火处理，从根本上是改变了焊缝的( )，以改善钢轨焊缝性能。
(A)内部组织结构 (B)晶粒大小
(C)化学成分 (D)内部缺陷
答案：A
137.>焊接钢轨的弯曲试验时，破断都沿( )发生，因为这个区域的金属强度比相邻区降低，塑性比母材差。
(A)正火区 (B)熔合线 (C)过热区 (D)半熔化区
答案：B
138.>钢轨闪光焊时，端面间隙取决于端面的宏观不平度，当它平整且焊件送进速度高时，( )就减小。
(A)烧化量 (B)液体过梁 (C)烧化周期 (D)顶锻速度
答案：A
139.>钢轨闪光焊产生的焊接缺陷中( )主要出现在钢轨轨底与导电钳口接触的表面上。
(A)灰斑 (B)表面烧伤 (C)疏松 (D)夹渣和夹杂
答案：B
140.>钢轨闪光焊的钢轨接头中，( )部位因几何尺寸较小，闪光保护差，易出现过烧缺陷。
(A)轨底角 (B)轨顶角 (C)轨腰 (D)轨顶中心
答案：A
141.>在钢轨闪光焊的焊缝处的轨颚下具有较大的( )残余拉应力，是焊缝的薄弱环节，容易造成钟形裂纹的产生和发展。
(A)纵向 (B)纵向和竖向 (C)竖向 (D)横向
答案：B
142.>钢轨闪光焊的焊接接头的( )在焊接过程中，由于高温作用产生氧化，使碳烧损，含量减少。
(A)正火区 (B)熔合线 (C)热影响区 (D)不完全重结晶区
答案：B
143.>闪光焊最终闪光速度大时，钢轨端面的火口大而深，顶锻时很难排除而形成焊缝的“灰斑”，使焊接接头的( )降低。
(A)冲击韧性 (B)硬度 (C)脆性 (D)含碳量
答案：A
144.>线路上的钢轨主要经受机车车辆通过时所产生的( )。
(A)负荷 (B)静负荷 (C)冲击负荷 (D)交变负荷
答案：D
145.>钢轨闪光焊，当钢轨端部温度梯度大时，塑性变形集中于( )，可使该处金属更多的被挤走。
(A)近缝区 (B)接口处 (C)正火区 (D)不完全重结晶
答案：B
146.>钢轨闪光焊的焊缝熔合线上的冲击韧性总是低于母材，这是因为( )所致。
(A)过热区晶粒粗大 (B)不完全重结晶区成分不均
(C)过热 (D)焊缝硬度高
答案：A
147.>钢轨闪光焊时，当钢轨加热区扩大时，要使接口处产生一定程度的塑性变形，应当使( )增大。
(A)顶锻速度 (B)顶锻加速度 (C)顶锻量 (D)顶锻时间
答案：C
148.>要保证闪光结束时端面完全不氧化是不可能的，而可靠的途径是使那些在闪光阶段氧化的金属，利用( )随液体金属尽量排挤到毛刺中去。
(A)预热 (B)烧化 (C)顶锻 (D)闪平
答案：C
149.>钢在临界温度以上奥氏体形成刚结束，其晶粒边界刚刚相互接触时的晶粒大小称为奥氏体的( )晶粒度。
(A)起始 (B)一般 (C)本质 (D)实际
答案：A
150.>钢轨中的含碳量是0.68%时，其组织在室温下一般应为( )。
(A)马氏体+铁素体 (B)渗碳体+铁素体 (C)珠光体 (D)珠光体+铁素体
答案：D
　　更多铁路评论请登陆 中国铁道论坛(
