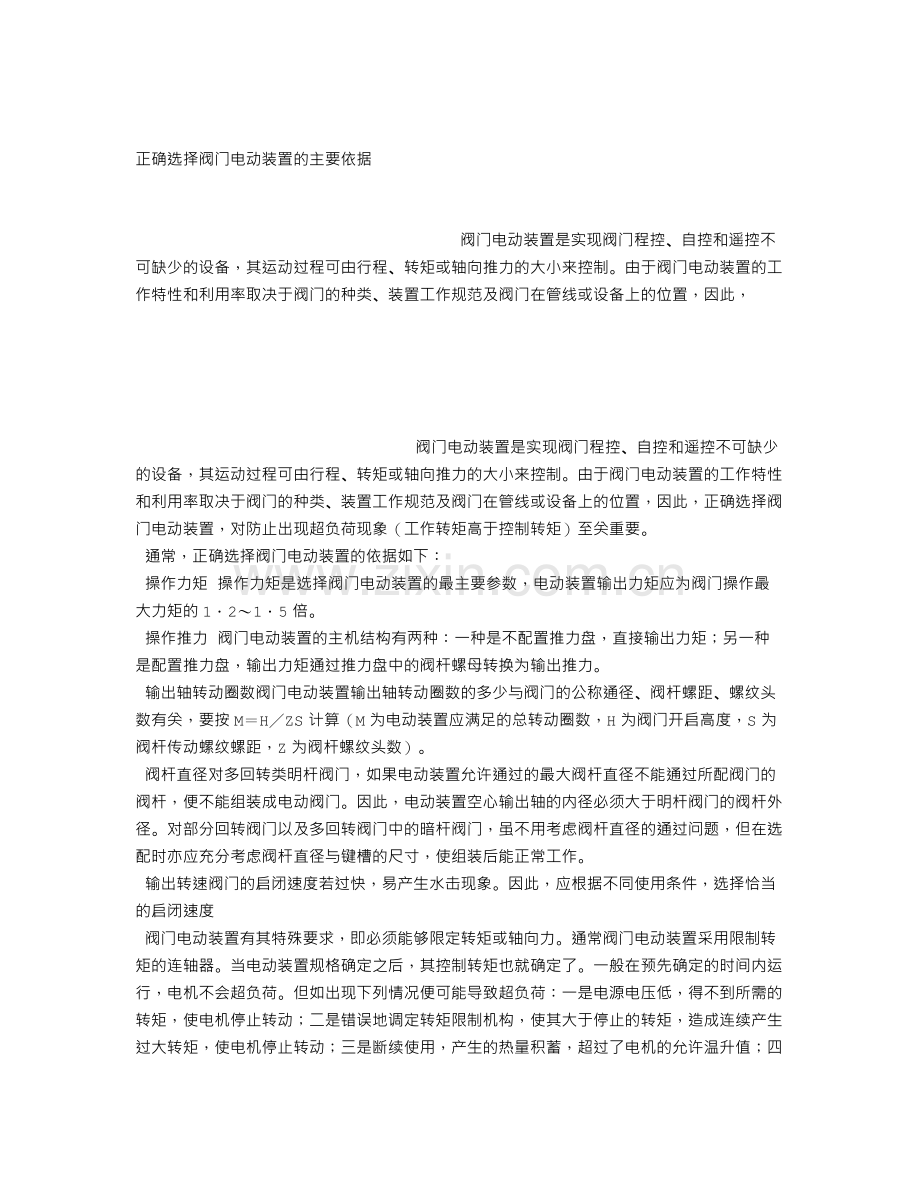

正确选择阀门电动装置的主要依据

阀门电动装置是实现阀门程控、自控和遥控不可缺少的设备，其运动过程可由行程、转矩或轴向推力的大小来控制。由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置，因此，

阀门电动装置是实现阀门程控、自控和遥控不可缺少的设备，其运动过程可由行程、转矩或轴向推力的大小来控制。由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置，因此，正确选择阀门电动装置，对防止出现超负荷现象（工作转矩高于控制转矩）至关重要。
通常，正确选择阀门电动装置的依据如下：
操作力矩 操作力矩是选择阀门电动装置的最主要参数，电动装置输出力矩应为阀门操作最大力矩的1．2～1．5倍。
操作推力 阀门电动装置的主机结构有两种：一种是不配置推力盘，直接输出力矩；另一种是配置推力盘，输出力矩通过推力盘中的阀杆螺母转换为输出推力。
输出轴转动圈数阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关，要按M＝H／ZS计算（M为电动装置应满足的总转动圈数，H为阀门开启高度，S为阀杆传动螺纹螺距，Z为阀杆螺纹头数）。
阀杆直径对多回转类明杆阀门，如果电动装置允许通过的最大阀杆直径不能通过所配阀门的阀杆，便不能组装成电动阀门。因此，电动装置空心输出轴的内径必须大于明杆阀门的阀杆外径。对部分回转阀门以及多回转阀门中的暗杆阀门，虽不用考虑阀杆直径的通过问题，但在选配时亦应充分考虑阀杆直径与键槽的尺寸，使组装后能正常工作。
输出转速阀门的启闭速度若过快，易产生水击现象。因此，应根据不同使用条件，选择恰当的启闭速度
阀门电动装置有其特殊要求，即必须能够限定转矩或轴向力。通常阀门电动装置采用限制转矩的连轴器。当电动装置规格确定之后，其控制转矩也就确定了。一般在预先确定的时间内运行，电机不会超负荷。但如出现下列情况便可能导致超负荷：一是电源电压低，得不到所需的转矩，使电机停止转动；二是错误地调定转矩限制机构，使其大于停止的转矩，造成连续产生过大转矩，使电机停止转动；三是断续使用，产生的热量积蓄，超过了电机的允许温升值；四是因某种原因转矩限制机构电路发生故障，使转矩过大；五是使用环境温度过高，相对使电机热容量下降。
过去对电机进行保护的办法是使用熔断器、过流继电器、热继电器、恒温器等，但这些办法各有利弊。对电动装置这种变负荷设备，绝对可靠的保护办法是没有的。因此，必须采取各种组合方式，归纳起来有两种：一是对电机输入电流的增减进行判断；二是对电机本身发热情况进行判断。这两种方式，无论那种都要考虑电机热容量给定的时间余量。
通常，过负荷的基本保护方法是：对电机连续运转或点动操作的过负荷保护，采用恒温器；对电机堵转的保护，采用热继电器；对短路事故，采用熔断器或过流继电器。


采购前阀门选型的步骤和依据：

在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。

阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。

阀门承压件材质铸铜、铸铁、球墨铸铁、高硅铸铁、铸钢、锻钢、高、低合金钢、不锈耐酸钢、哈氏合金、因科镍尔、蒙乃尔合金、双相不锈钢、钛合金等。并且能够生产各种电动、气动、液动阀门驱动装置。面对如此众多的阀门品种和如此复杂的各种工况，要选择管道系统最适合安装的阀门产品，我以为，首先应了解阀门的特性；其次应掌握选择阀门的步骤和依据；再者应遵循选择阀门的原则。

1．阀门的特性一般有两种，使用特性和结构特性。

使用特性：它确定了阀门的主要使用性能和使用范围，属于阀门使用特性的有：阀门的类别（闭路阀门、调节阀门、安全阀门等）；产品类型（闸阀、截止阀、蝶阀、球阀等）；阀门主要零件（阀体、阀盖、阀杆、阀瓣、密封面）的材料；阀门传动方式等。结构特性：它确定了阀门的安装、维修、保养等方法的一些结构特性，属于结构特性的有：阀门的结构长度和总体高度、与管道的连接形式（法兰连接、螺纹连接、夹箍连接、外螺纹连接、焊接端连接等）；密封面的形式（镶圈、螺纹圈、堆焊、喷焊、阀体本体）；阀杆结构形式（旋转杆、升降杆）等。

2．选择阀门的步骤和依据大体如下：

⑴选择步骤

1. 明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2. 确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3. 确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4. 根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5. 确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6. 确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7. 确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8. 利用现有的资料：阀门产品目录、阀门产品样本等选择适当的阀门产品。

⑵选择阀门的依据在了解掌握选择阀门步骤的同时，还应进一步了解选择阀门的依据。

1. 所选用阀门的用途、使用工况条件和操纵控制方式。

2. 工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3. 对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4. 安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。）根据上述选择阀门的依据和步骤，合理、正确地选择阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。管道的最终控制是阀门。阀门启闭件控制着介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流量特性，在选择管道系统最适合安装的阀门时必须考虑到这一点。

如下为选择阀门应遵循的原则：

⑴截止和开放介质用的阀门流道为直通式的阀门，其流阻较小，通常选择作为截止和开放介质用的阀门。向下闭合式阀门（截止阀、柱塞阀）由于其流道曲折，流阻比其他阀门高，故较少选用。在允许有较高流阻的场合，可选用闭合式阀门。

⑵控制流量用的阀门通常选择易于调节流量的阀门作为控制流量用。向下闭合式阀门（如截止阀）适于这一用途，因为它的阀座尺寸与关闭件的行程之间成正比关系。旋转式阀门（旋塞阀、蝶阀、球阀）和挠曲阀体式阀门（夹紧阀、隔膜阀）也可用于节流控制，但通常只能在有限的阀门口径范围内适用。闸阀是以圆盘形闸板对圆形阀座口做横切运动，它只有在接近关闭位置时，才能较好地控制流量，故通常不用于流量控制。

⑶换向分流用的阀门根据换向分流的需要，这种阀门可有三个或更多的通道。旋塞阀和球阀较适用于这一目的，因此，大部分用于换向分流的阀门都选取这类阀门中的一种。但是在有些情况下，其他类型的阀门，只要把两个或更多个阀门适当地相互连接起来，也可作换向分流用。

⑷带有悬浮颗粒的介质用阀门当介质中带有悬浮颗粒时，最适于采用其关闭件沿密封面的滑动带有擦拭作用的阀门。如果关闭件对阀座的来回运动是竖直的，那末就可能夹持颗粒，因此这种阀门除非密封面材料可以允许嵌入颗粒，否则只适用于基本清洁的介质。球阀和旋塞阀在启闭过程中对密封面均有擦拭作用，故适宜用在带有悬浮颗粒的介质中。目前，无论在石油、化工，还是在别的行业的管道系统，阀门应用、操作频率和服务千变万化，要控制或杜绝那怕是低微的泄漏，最重要、最关键的设备还数阀门。管道的最终控制是阀门，阀门在各个领域的服务和可靠表现是独一无二的。

采购后阀门检查及维修保养

阀门维修保养不及时，造成阀门失修渗漏或开关不灵;阀门未定期检修试压，甚至使用多年未进行清洗、试压和技术鉴定，致使杂物沉积于阀内，关闭不严，严重渗油、窜油;阀门检修后未关闭，或者拆除阀门后未封堵管口;阀门尘兰垫片使用了不耐油不耐压材料等。因此，要加强对阀门的检查，力争做到防患于未然。

阀门检查的主要内容：

1、阀杆动密封及法兰垫片静密封处是否渗漏
2、启闭状态是否正常

3、阀体有无损伤及渗漏等异常现象4、将平时常开或常闭的阀门转动1～2圈或做1次升降试验

5、对常开或常闭阀门阀杆部位润滑
6、检查和调试气动阀门的动力头及电气系统
