基于GPRS+GPS的货运车辆远程追踪监控系统

天津XX电子技术有限公司
V 3.5

一、需求背景
在货物运输过程中为了降低成本、提高工作效率以保证货物的安全，管理人员迫切需要能够及时、准确地掌握运输车辆的运行信息，对货运车辆实现实时货仓数据检测、货车的位置定位、货仓车门异常打开检测等。
本方案利用成熟的GPRS、GPS、传感器检测、GIS地理位置软件系统、图像采集等技术实现对货运车辆的全面、及时、准确的检测，实现对货运车辆的高效管理。
二、系统概述及组成
系统主要由集成GPS功能的GPRS测控车载终端、货仓检测传感器、货仓门设防设备、网络摄像头、数据中心平台、客户端监控软件等部分组成。
移动网络
互联网
数据中心服务器
数据库
客户端
防火墙

GPRS定位测控终端

图像
货仓门检测
定位
湿度
温度

货运车辆

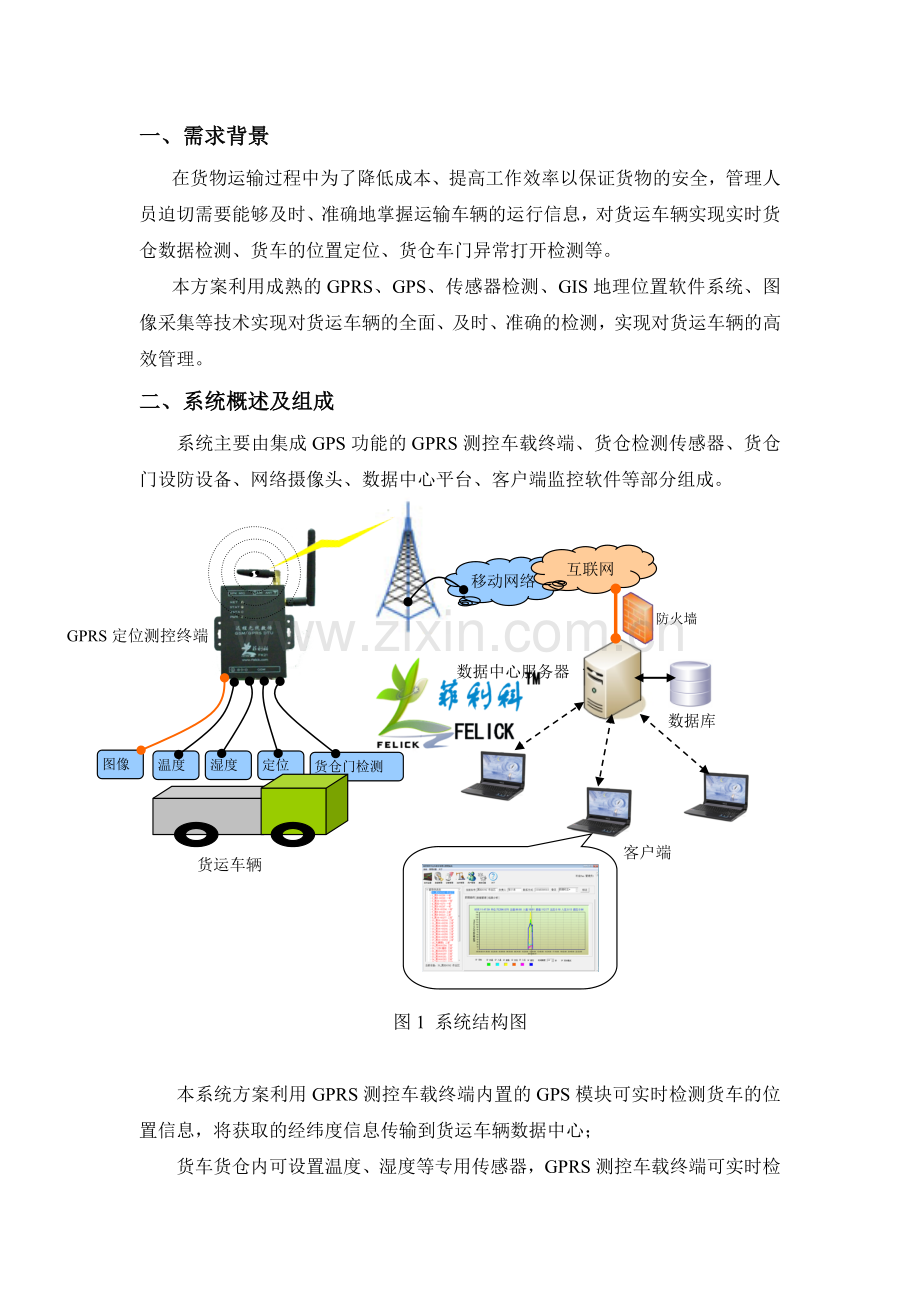

图1 系统结构图

本系统方案利用GPRS测控车载终端内置的GPS模块可实时检测货车的位置信息，将获取的经纬度信息传输到货运车辆数据中心；
货车货仓内可设置温度、湿度等专用传感器，GPRS测控车载终端可实时检测货物环境参数数据，并将数据传输到数据中心进行分析处理。
可用专用设备对货仓门进行设防，当在运输途中货仓门异常打开时，可及时通过GPRS测控车载终端向指定用户手机进行短信或语音报警，并将此记录信息存储于数据中心。
GPRS测控车载终端可接摄像头，当出现异常情况时可触发摄像头抓拍图像功能，GPRS测控车载终端会以彩信形式将采集图像传输到指定的手机或邮箱中，也可存储于GPRS测控车载终端中的SD卡中。

三、系统功能介绍
3.1 GPRS测控车载终端功能
GPRS测控车载终端支持各种模拟量（如温度、湿度、压力、液位）数据的采集，并通过GPRS网络将采集的数据发送至远程的数据中心；也支持开关量的检测，如货仓门异常打开时，GPRS测控车载终端会检测到此异常状态，触发报警或数据发送等功能。GPRS测控车载终端还带有工业标准RS232或RS485通信接口，可以读取车载的对应仪表的检测数据，并将其传输至数据中心。
本GPRS测控车载终端功能可扩展为：
l 开关量控制：设备内部可集成继电器，根据用户的指令直接控制货运车辆的运转，或控制货车货仓中相关设备的工作状态；
l 异常报警：当检测到数据异常时，可触发报警功能，如给预设号码发送预设的短信；或将抓拍的图像以彩信形式发送给指定手机号码；给预设号码拨打电话号，语音可预设；声音提示报警；触发异常数据上传数据中心等报警功能；
l 语音通信：扩展为监看用户与货车人员进行语音通信；

图2 GPRS定位测控车载终端

3.2 客户端监控软件功能
客户端监控软件可以统一对各货运车辆进行跟踪、数据检测、定位和管理，具体有以下功能：
（1） 定位跟踪 具有GIS地理位置功能，可在电子地图中实时显示各车辆的位置、可查询各车辆的当前位置
（2） 运行轨迹查询 可在电子地图中查询显示各货运车辆的运行轨迹；
（3） 实时数据监控 可查看每辆货运车辆的实时的货仓内数据或曲线，若数据出现异常，会向用户进行报警提示；
（4） 异常检测 当货车出现异常，如货车内环境异常、仓门异常打开等情况下，可向用户报警提示；
（5） 历史数据查询 可查看每辆货运车辆的历史货仓内数据和曲线；
（6） 结果评判 可对货运车辆数据进行结果评判，给出“优”、“良”、“差”等评判结果；
（7） 在线提示 作业车辆具有上线提供功能，若正在作业的车辆会以不同的颜色标识；
（8） 远程设备配置 可对每辆车对应的GPRS设备的参数进行在线配置；
（9） 数据导出存储 具有历史记录保存、导出与查看功能；
（10） 安全保护 采用分权限的账号密码保护机制，权限分为管理员和普通用户，管理员具有数据查看、录入、评判参数设置、设备管理等权限；于普通用户，只有数据查看的权限；
（11） 分组查询 各车辆的GPRS设备基于分组机制，可以为某个账号设置为只访问查看特定某个或某几个组，实现让不同用户查看不同的设备组的车辆数据。
客户端监控软件功能可扩展为：
l 货运车辆运行路线偏离或异常时报警；
l 显示货运车辆现场的图片信息；
l 远程智能调度功能：
》自动双向传输调度信息；
》司机可手动反馈信息；
》车辆远程控制；
》车辆监控控制：在车辆超出事先设定的控制区域、控制路径、控制速度时自动告警，自动弹出报警窗口，监控中心声光提示。

四、系统性能参数
l n工作环境温度：-20℃~75℃
l n数据传输时延：一般情况下少于 2 秒，原则不超过 5 秒
l n系统功耗：< 5W
l n工作电压：12 ~24 V DC
l n无线系统通信方式：全球移动通信 GSM 、GPRS 业务
l n设备天线：外置高频天线
l n通信 SIM 卡业务要求：开通 GPRS 业务与语音通话业务
l n服务器端通信配置需求：具有固定独立外网独立IP地址主机
