盲管施工技术交底.doc

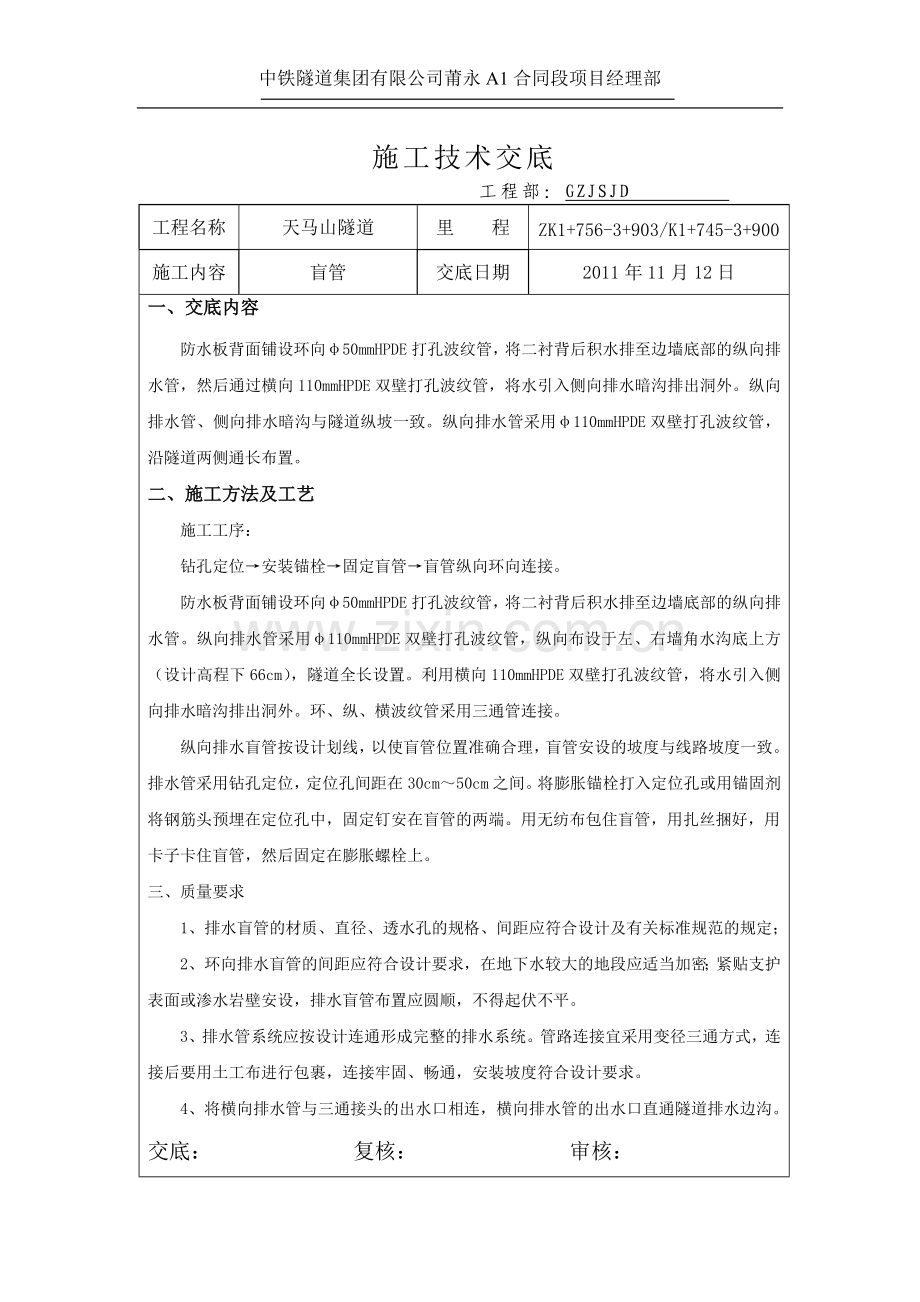

中铁隧道集团有限公司莆永A1合同段项目经理部

施工技术交底
工程部：GZJSJD
工程名称
天马山隧道
里 程
ZK1+756-3+903/K1+745-3+900
施工内容
盲管
交底日期
2011年11月12日
一、交底内容
防水板背面铺设环向φ50mmHPDE打孔波纹管，将二衬背后积水排至边墙底部的纵向排水管，然后通过横向110mmHPDE双壁打孔波纹管，将水引入侧向排水暗沟排出洞外。纵向排水管、侧向排水暗沟与隧道纵坡一致。纵向排水管采用φ110mmHPDE双壁打孔波纹管，沿隧道两侧通长布置。
二、施工方法及工艺
施工工序：
钻孔定位→安装锚栓→固定盲管→盲管纵向环向连接。
防水板背面铺设环向φ50mmHPDE打孔波纹管，将二衬背后积水排至边墙底部的纵向排水管。纵向排水管采用φ110mmHPDE双壁打孔波纹管，纵向布设于左、右墙角水沟底上方（设计高程下66cm），隧道全长设置。利用横向110mmHPDE双壁打孔波纹管，将水引入侧向排水暗沟排出洞外。环、纵、横波纹管采用三通管连接。
纵向排水盲管按设计划线，以使盲管位置准确合理，盲管安设的坡度与线路坡度一致。排水管采用钻孔定位，定位孔间距在30cm～50cm之间。将膨胀锚栓打入定位孔或用锚固剂将钢筋头预埋在定位孔中，固定钉安在盲管的两端。用无纺布包住盲管，用扎丝捆好，用卡子卡住盲管，然后固定在膨胀螺栓上。
三、质量要求
1、排水盲管的材质、直径、透水孔的规格、间距应符合设计及有关标准规范的规定；
2、环向排水盲管的间距应符合设计要求，在地下水较大的地段应适当加密；紧贴支护表面或渗水岩壁安设，排水盲管布置应圆顺，不得起伏不平。
3、排水管系统应按设计连通形成完整的排水系统。管路连接宜采用变径三通方式，连接后要用土工布进行包裹，连接牢固、畅通，安装坡度符合设计要求。
4、将横向排水管与三通接头的出水口相连，横向排水管的出水口直通隧道排水边沟。
交底： 复核： 审核：

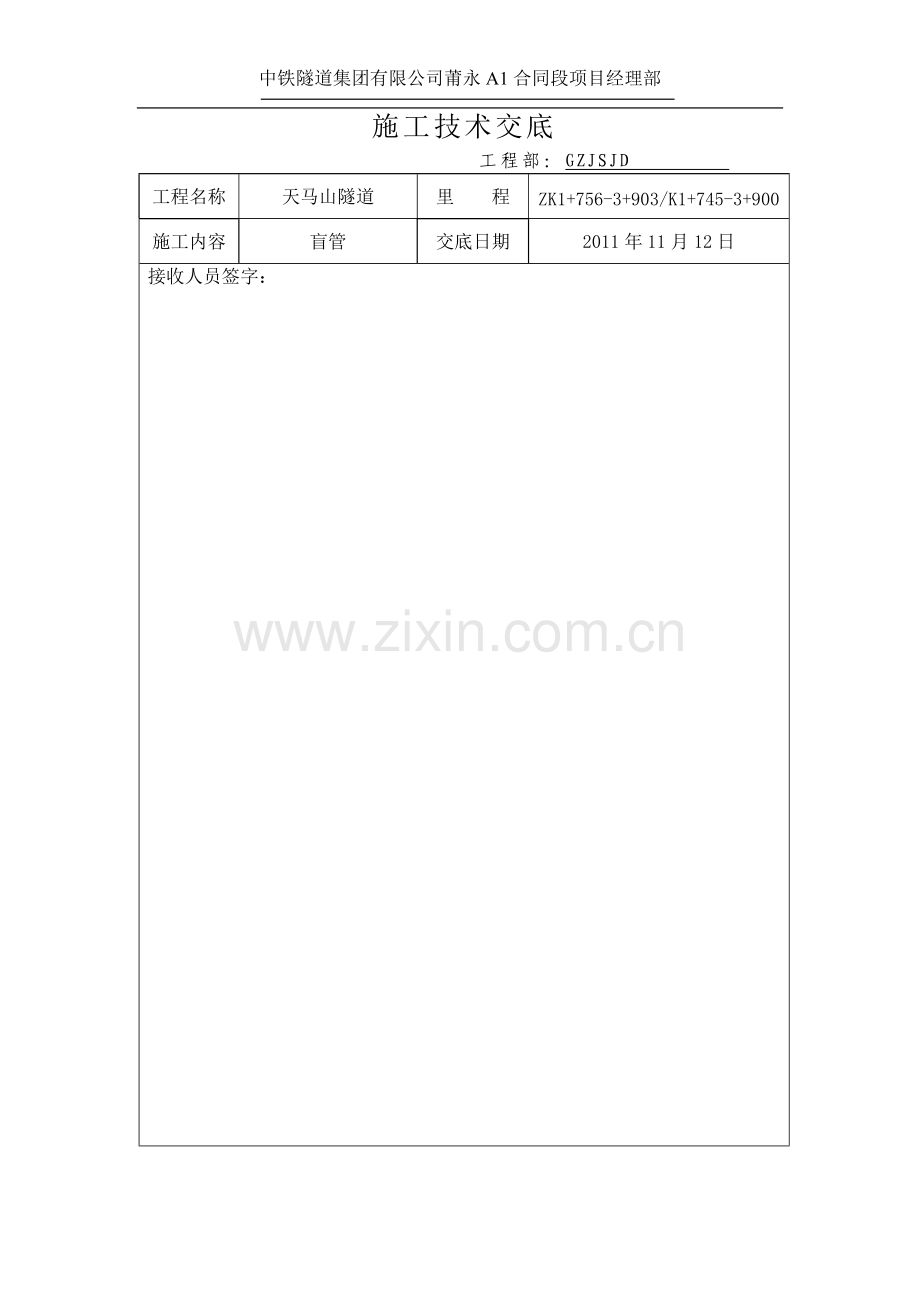

接收人员签字：
