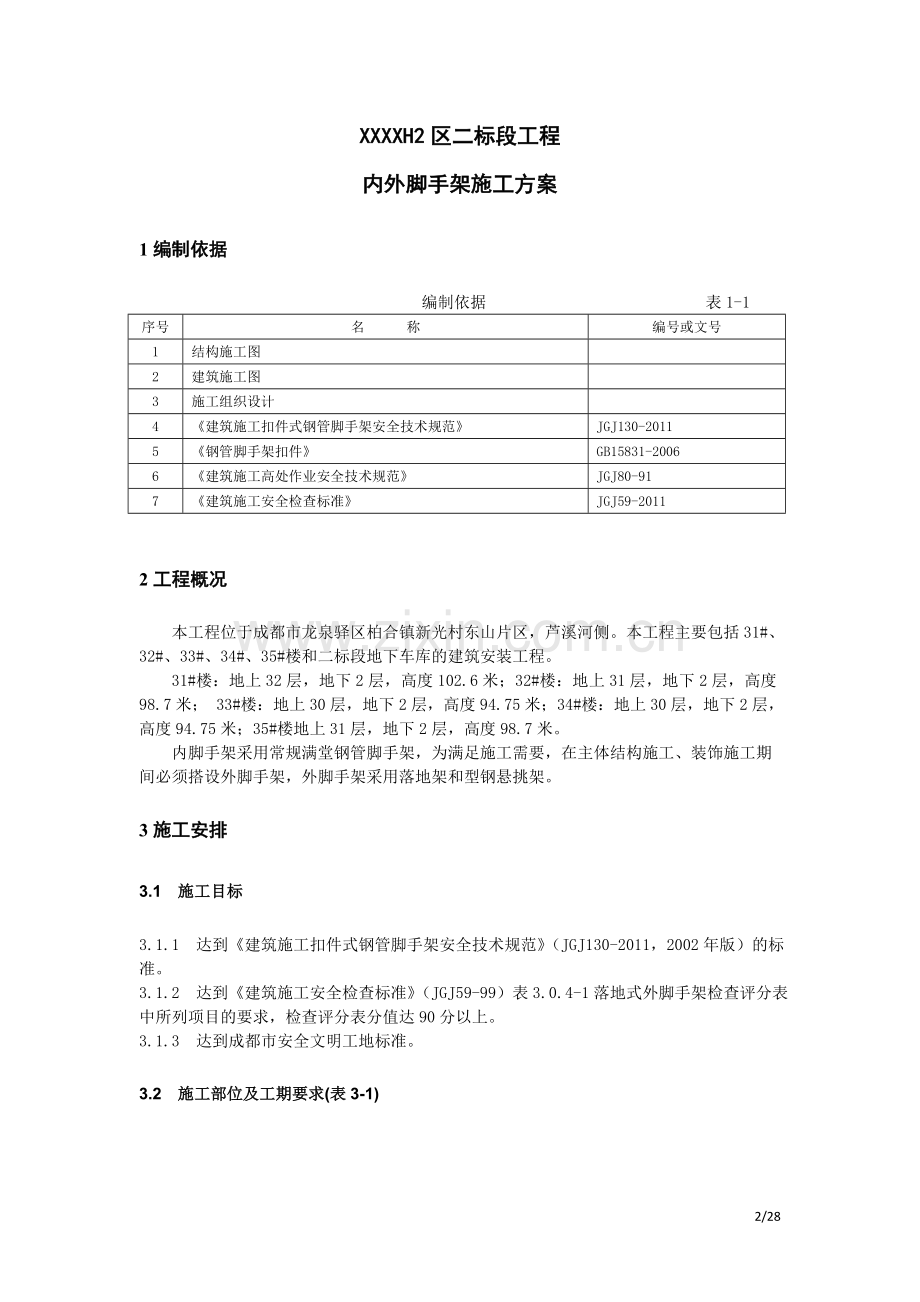

XXXXH2区二标段工程
内外脚手架施工方案
1编制依据
编制依据 表1-1
序号
名　　　称
编号或文号
1
结构施工图

2
建筑施工图

3
施工组织设计

4
《建筑施工扣件式钢管脚手架安全技术规范》
JGJ130-2011
5
《钢管脚手架扣件》
GB15831-2006
6
《建筑施工高处作业安全技术规范》
JGJ80-91
7
《建筑施工安全检查标准》
JGJ59-2011

2工程概况
本工程位于成都市龙泉驿区柏合镇新光村东山片区，芦溪河侧。本工程主要包括31#、32#、33#、34#、35#楼和二标段地下车库的建筑安装工程。
31#楼：地上32层，地下2层，高度102.6米；32#楼：地上31层，地下2层，高度98.7米； 33#楼：地上30层，地下2层，高度94.75米；34#楼：地上30层，地下2层，高度94.75米；35#楼地上31层，地下2层，高度98.7米。
内脚手架采用常规满堂钢管脚手架，为满足施工需要，在主体结构施工、装饰施工期间必须搭设外脚手架，外脚手架采用落地架和型钢悬挑架。
3施工安排
3.1 施工目标
3.1.1 达到《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011，2002年版）的标准。
3.1.2 达到《建筑施工安全检查标准》（JGJ59-99）表3.0.4-1落地式外脚手架检查评分表中所列项目的要求，检查评分表分值达90分以上。
3.1.3 达到成都市安全文明工地标准。
3.2 施工部位及工期要求(表3-1)

表3-1
序号
分项工程
楼栋
计划开工时间
单项工程最迟完工时间
1
地下室地板浇筑完成
35、31
已于2012-1-26开工
2013-4-24
33、34
2013-4-15
2013-8-3
32
2013-5-01
2013-8-4
2
纯地下室封顶
35
2013-6-10
2013-8-10
33、34
2013-9-20
2013-11-20
31
2013-6-10
2013-8-10
32
2013-9-30
2013-11-30
3
楼栋地下室封顶
35 、31

2013-6-01
33、34

2013-9-10　
32

2013-9-11
4
主体结构封顶
35、31
2013-1-26
2014-1-12
33、34
2013-4-15
2014-4-23
32
2013-5-1
2014-4-24
5
内部初装、外立面完工落架
35、31
2014-5-13
2014-8-21
33、34
2013-8-22
2014-12-10
32
2014-8-23
2014-12-1
6
为景观提供工作面时间
35

2014-12-5
33、34、31

2015-1-30
32

2015-3-30
7
质检站参与的工程五方责任主体竣工验收
35、34、33、32、31
2015-7-16
2015-8-15
8
工程接受验收

2015-8-16
2015-10-30
9
备注：楼栋施工电梯最早拆除时间：35#楼为2014年12月30日，33#、34#、31#、32#楼为2015年3月30日。

3.3 内外脚手架设计的总体思路
3.3.1 设计原则要求：
脚手架搭设应满足安全、经济、适用、美观的原则要求。故在选择方案时，应充分考虑以下几点：
3.3.1.1 架体的结构设计，力求做到安全可靠、造价经济合理。
3.3.1.2 在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
3.3.1.3 选用材料时，力求做到常见通用、可周转利用，便于保养维修。
3.3.1.4 结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。
3.3.1.5 脚手架的搭设，必须符合《建筑施工安全检查标准》要求，符合文明工地有关标准。
3.3.2 脚手架选型
本工程地上主体结构施工、外装修施工工期较紧。根据本工程结构类型、现场施工特点，结合以上脚手架设计原则，同时结合我公司现有的技术条件、施工经验及公司现有的物资资源状况等因素，对本工程脚手架选型作如下考虑：
3.3.2.1 内脚手架采用满堂架，立杆间距0.8m,纵向水平杆步距1.8m，楼板面起200mm起为第一道扫地杆，且梁高大于650时，在梁底部需加设一排支撑杆，支撑杆间距为1000mm一道。
3.3.2.2 外架子采用落地架和型钢悬挑架两种方案。在地下室施工时搭设落地式双排脚手架，待地下室外墙防水及防水保护砖施工完成，地下室剪力墙达到回填所要求的强度后将地下室落地架拆除。各楼栋主楼一至七层施工时在地下室顶板处搭设落地式脚手架，在第7层顶板处、第13层顶板处、第19层顶板处、第25层顶板处用16号工字钢作为支撑，搭设悬挑式双排外脚手架。每间距1.5米设工字钢一道，埋设∮18钢筋锚环两道进行固定，工字钢作为悬挑外架的支撑点；中间楼层局部有结构线条的，结构线条应随同层主体一起浇筑，浇筑完成后外架的内排架架立在线条上；由于34#楼有副楼，且副楼高度到34#楼主楼的七层，所以34#楼在靠副楼一侧7-13层选用落地架，13层以上选用悬挑架；落地架和悬挑架立杆纵距1.5m,横距0.8m,纵向水平杆步距1.8m,内立杆距结构混凝土外皮0.3m，除沿脚手架两端或转角处必须设置剪刀撑外，每隔7根立杆且不大于10.5米应增设一道剪刀撑。
3.3.3 脚手架材料选择
3.3.3.1 脚手架钢管选用规格φ48×3.5，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。
3.3.3.2 本工程钢管脚手架的搭设使用可锻铸造扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB 15831-2006）的规定，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。扣件在螺栓拧紧扭力矩达65N·m时，不得发生破坏。
3.3.3.3 搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间颜色。
3.3.3.4 脚手板采用松木制作，材质应符合现行国家标准《木结构设计规范》（GB50005-2003）中Ⅱ级材质的规定。脚手板厚度不应小于50mm，两端应各设直径为4mm的镀锌钢丝箍两道。
3.3.3.5 安全网的选用应符合《密目式安全网》（GB5725-2009）的规定。密目式安全网网目密度应满足不低于800目／100cm2，做耐贯穿试验不穿透，1.6m×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。安全网必须具有阻燃性,其续燃、阻燃时间均不得大于4s。安全网必须有产品生产许可证和质量合格证，以及由市建筑安全监督管理部门发放的准用证。
3.3.3.6 连墙件采用钢管，其材质应符合现行国家标准《碳素结构钢》（GB/T 700-2006）中Q235-A级钢的规定。
3.4 外脚手架设计
3.4.1 总体设计
外脚手架立杆纵距1.5m,横距0.8m,纵向水平杆步距1.8m,外排架在每道纵向水平杆起0.9m位置增设一道栏杆，内立杆距结构混凝土外皮0.3m,连墙件设置根据结构特点，设置在框架柱处和楼板处，连墙杆竖距3.6m，横距4.2m,落地脚手架搭设高度约为11~30m,型钢悬挑架每跨搭设高度约为21m，在悬挑层的上一层于工字钢对应的位置预埋∮18的吊环，采用∮16钢丝拉绳与每根工字钢软拉。外架每3层设置一道硬防护，之外每层均设置水平兜网。
3.4.2 外脚手架基础设计
由于落地式双排脚手架在地下室高度为建筑地下室高度（约为11m），地基承载能力能够满足外脚手架的搭设要求，可直接在基础土层上垫方木然后搭设脚手架。
底座在已硬化的地基表面设置通长木垫板，木垫板规格为4000mm×200mm×50mm，扁铁支座按脚手架立杆纵距和横距铺放在木垫板上。

图3-1 基础做法
落地架搭设侧面示意见图3-2：

图3-2 落地架搭设侧面示意图
3.4.3 型钢悬挑端构造
其悬挑端的构造如图3-3：

图3-3 型钢悬挑端做法

3.4.4 悬挑架转角处的构造
型钢悬挑在转角处的构造详图3-4。

图3-4 转角处大样图
3.4.4 外脚手架立杆的构造
(1）采用双排单立杆，立杆下设置底座，并平行于墙面铺设4000mm×250mm×50mm通长硬木垫板。
(2）立杆除顶层顶部可采用搭接外，其余各层各步必须采用对接扣件连接。
(3）立杆与大横杆采用直角扣件连接，立杆上的对接扣件交错布置，两根相邻立杆的接头不设置在同步内，两个相邻立杆接头避免出现在同步同跨内，且在高度方向错开的距离不小于500mm，各接头中心至主节点的距离不大于步距的1/3，本工程为不大于600mm。见图3-5。

图3-5 立杆接头布置
(4）搭接长度不小于1m，采用等间距三个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于100mm。
(5）内立杆距结构外皮300mm。
(6）立杆必须用连墙杆与建筑物可靠连接。
(7）立杆顶端高出女儿墙1m。
3.4.5 外脚手架纵、横向扫地杆的构造
（1）纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。建筑物北侧西半部分车库顶板存在较大高差（高差约0.6～0.8m），造成脚手架基础不在同一高度上，应将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m。靠边坡上方的立杆轴线到边坡的距离不小于500mm。见图3-6。

图3-6 不同基础高度纵、横向扫地杆构造
（2)脚手架底层步距为不大于2m。
3.4.6 外脚手架纵向水平杆的构造
（1）纵向水平杆设置在横向水平杆之下，立杆的内侧，长度不小于3跨。采用直角扣件与立杆扣紧。
（2）纵向水平杆采用对接扣件连接，其接头交错布置，两根相邻纵向水平杆的接头不在同步或同跨内，两个相邻接头在水平方向错开的距离不小于500mm，各接头中心至最近主接点的距离不大于纵距的1/3，本工程各接头距最近立杆的距离不大于500mm。，见图3-7（a）、图3-7（b）。

（a）接头不在同步内（立面） （b）接头不在同跨内（平面）
图3-7 纵向水平杆对接接头布置
3.4.7 外脚手架横向水平杆的构造
（1）每一主节点处必须设置一根横向水平杆，用直角扣件扣紧在纵向水平杆上，严禁拆除。
（2）作业层上非主节点处的横向水平杆，宜根据作业层脚手板铺设的需要，在两根立杆之间等间距设置一根小横杆，最大间距不大于纵距的1/2。本工程不超过750mm。
（3）横向水平杆靠墙一端外伸长度为300mm，以满足铺一块脚手板的要求。
（4）横向水平杆轴线偏离主节点的距离不大于150mm。
（5）上下层小横杆在立杆处错开布置，同层相邻的小横杆，在立杆处相向布置。见图3-8。

图3-8 横向水平杆布置
（6）小横杆伸出外立杆长度不小于100mm。
3.4.8 外脚手架脚手板设置要求
本工程采用木脚手板，自重不超过0.35kN/㎡。
（1）脚手板采用松木，厚50mm，宽250mm，长4000mm的硬木板，两端设直径为4mm的镀锌钢丝箍两道。
（2）作业层脚手板应铺满、铺稳，离开墙面120～150mm。
（3）木脚手板应设置在三根横向水平杆上。
（4）脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长度取130～150mm，两块脚手板外伸长度的和不应大于300mm，靠墙一侧脚手板离墙距离不应大于150mm。拐角处两个方向的脚手板应重叠放置，避免出现探头板及空档现象，见图3-9（a）。
（5）脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm，见图3-9（b）。
（6）作业层端部脚手板探头长度取150mm。脚手板探头采用直径3.2mm（10#）的镀锌铁丝固定在支承杆件上。
（7）脚手板在作业层及其下一层铺设并随层上翻周转。整个架体上作业层不超过2层，在一层板顶悬挑脚手架位置满铺一层脚手板。

(a)脚手板搭接构造 (b)脚手板对接构造
图3-9 平脚手板连接构造

3.4.9 外脚手架连墙件
为了增强脚手架的侧向刚度及稳定性，在外脚手架与建筑物之间设置连墙件，设置说明如下：
连墙件采用刚性连接，墙件按二步三跨设置, 垂直间距为3.6m(隔步设置)，水平间距为4.2m。连墙杆用ф48×3.5的钢管，它与脚手架、建筑物的连接采用直角扣件双扣件与结构连接。在结构每一框架处设一组双杆箍柱式拉杆与框架柱拉结，如图3-10；在顶板上两框架柱间中点处，距结构外皮1.2m处预埋连墙件预埋件，用ф48×3.5的钢管与脚手架可靠拉结，如图3-11。
在脚手架的转角处，于框架柱上双向设置上述箍柱式拉杆。在建筑物的首层设置两道连墙杆。
连墙件横竖向顺序排列、均匀布置，与架体和结构立面垂直，并尽量靠近主节点（距主节点的距离不大于30㎝）。连墙杆伸出扣件的距离应大于10㎝。底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接作连墙杆用。

图3-10 连墙件与框架柱的拉结

图3-11 连墙件与楼板的拉结

3.4.10 门洞
（1）脚手架在安全通道出入口处设置门洞，设在3～12轴之间，出入口门洞尺寸为4.5m×3.6m 、3m×3.6m，门洞采用上升斜杆、平行弦杆桁架结构形式，挑空1～2根立杆，斜杆与地面的倾角α在45°～60°之间。门洞桁架的形式见图3-12(a)、 图3-12(b)。

挑空一根立杆（B型） 挑空二根立杆（B型）
图3-12 门洞桁架构造
（2）双排脚手架门洞处的空间桁架，除下弦平面外，在其余5个平面内的图示节间设置一根斜腹杆。
（3）斜腹杆采用旋转扣件固定在与之相交的横向水平杆伸出端上，旋转扣件中心线距中心节点的距离不大于150mm。当斜腹杆在1跨内跨越2个步距时，在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上。
（4）斜腹杆采用通长杆件，当必须接长使用时，采用对接扣件连接。
（5）安全通道处门洞桁架下的两侧立杆应为双管立杆，副立杆高度应高于门洞口1～2步。
（6）门洞桁架中伸出上、下弦的杆件端头，均应增设一个防滑扣件，该扣件宜紧靠主节点处的扣件。
在出入口两侧的内、外排单立杆分别增设一根辅立杆，并高于门洞口1～2步，立柱用短管斜撑相互联系。上方悬空立柱处增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离在150mm内。当斜腹杆在一跨内跨越两个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上；宜采用通长杆件，必须接长时用对接扣件连接。
3.4.11 剪刀撑与横向斜撑
（1）双排脚手架需设剪刀撑与横向斜撑。
（2）每道剪刀撑跨越立杆的根数按表3-2的规定确定。每道剪刀撑宽度不小于4跨，且不小于6m，斜杆与地面的倾角宜在45°～60°之间。
剪刀撑跨越立杆的最多根数 表3-2
剪刀撑斜杆与地面的倾角α
45°
50°
60°
剪刀撑跨越立杆的最多根数n
7
6
5

（3）脚手架沿外侧立面整个长度和高度上连续设置单杆剪刀撑，斜杆与地面的倾角按50°控制。
（4）剪刀撑斜杆的接长采用搭接。搭接长度不小于1m，应等间距设置3个旋转扣件固定。端部扣件盖板边缘至杆端距离不小于100mm。
（5）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于150mm。
（6）横向斜撑应在同一节间，由底至顶层呈之字形连续布置，在里外排立杆之间上下连续布置，斜杆采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上。
（7）脚手架除拐角应设置横向斜撑外，中间应每隔6跨设置一道。
剪刀撑设计见图3-13。

图3-13 剪刀撑布置
3.4.12 扣件
（1）螺栓拧紧扭力矩不应小于40N·m，且不应大于65 N·m。
（2）主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。
（3）对接扣件开口应朝上或朝内。
（4）各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
3.4.13 安全网架设
（1）脚手架外侧采用满挂全封闭式的密目安全网。密目网采用1.8m×6m的规格，用网绳绑扎在大横杆外立杆里侧，上下网之间的拼接要严密。
（2）在架内高度1.8m处设首层平网（大眼网）为双层，往上每隔4步距设隔层平网，施工层应设随层网。作业层网应高于平台1.2m，并在作业层下步架处设一道水平兜网，随作业层上升。
（3）脚手架外围悬挂安全网（大眼挑网），使用双层安全网，首层及上部结构每3层采用钢管搭设水平挑网，第一道网挑出6m，第二道以上挑出3m。
3.4.14 作业层栏杆、挡脚板设置要求
（1）栏杆、挡脚板均搭设在外立杆的内侧，用扣件扣牢。
（2）上栏杆上皮高度为1.2m。
（3）挡脚板高度不小于180mm。
（4）中栏杆应居中设置。
栏杆、挡脚板构造，见图3-14。

图3-14 栏杆、挡脚板构造
3.4.15 防电避雷措施
（1)在高、低压线下方均不得搭设脚手架。脚手架的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。最小安全操作距离应不小于表3-3的规定。当条件限制达不到下表规定的最小距离时，必须采取防护措施。
脚手架周边与架空线路的边线之间的最小安全距离 表3-3
外电线路电压等级（kv）
小于1
1～10
35～110
220
330～500
最小安全操作距离（m）
4.0
6.0
8.0
10
15

（2）采用避雷针与大横杆连通、接地线与整幢建筑物楼层内避雷系统连成一体的措施。
（3）安装防雷装置，防雷装置的冲击接地电阻值不得大于30Ω。
（4）避雷针共设置4根，避雷针用直径为25mm,壁厚3mm的镀锌钢管制作，设在房屋四角脚手架的立杆上，高度为1.5m，并将所有最上层的大横杆全部接通，形成避雷网络。
（5）接地线采用ф8圆钢，将立杆与建筑物楼层内避雷系统连成一体。接地线的连接应保证接触可靠。在脚手架的下部与立杆连接时，应用两道螺栓卡箍连接，并加设弹簧垫圈，以防松动，保证接触面不小于10㎝2。连接时将接触表面的油漆及氧化层清除，使其有金属光泽，并涂以中性凡士林。
（6）接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置1个，本工程脚手架南北侧各设置3个,共6 个。位置不得选在人员经常走到的地方以避免跨步电压的危害和防止接地线遭机械损伤。同时应注意与其他金属物或电缆之间保持一定距离（一般不小于3m），以免发生击穿事故。
（7）接地线的焊接长度应大于接地线直径的6倍。接地装置完成后，要用电阻表测定电阻是否符合要求。
3.4.2.16 脚手架出入口通道的构造
在建筑物南立面设置两个出入口，出入口大小为3m×3.6m（宽×高）、4.5m×3.6m（宽×高），在出入口处再分别搭设6.0m×3m×4.1m（长×宽×高）、6.0m×4.5m×4.1m（长×宽×高）双层防护棚，上铺50mm厚的双层脚手板。防护棚两侧采用密目网封闭，见图3-15（a）、（b）。

（a）

（b）
图3-15 入口防护侧面构造
3.4.17 外脚手架平面布置
外脚手架搭设平面图见图3-16。

图3-16 脚手架搭设平面图
3.4.17 悬挑式卸料平台
本工程中卸料平台均采用16号工字钢作为主梁进行悬挑支撑，悬挑长度4米；次梁采用16号工字钢，水平间距1米，宽度2.5米；卸料平台采用2道Φ25预埋吊环及2道16号钢丝绳进行斜拉，外侧钢丝绳距离平台边缘0.1米，内外侧钢绳间的距离0.9米，上部拉绳点与悬挑梁墙支点的垂直距离2.90，拉绳与上部预埋Φ25的拉环固定；平台设1.5米高防护栏，如图3-17。

图3-17 悬挑式卸料平台剖面图

悬挑式卸料平台安全要求:
(1）卸料平台的上部拉结点，必须设于建筑物上，不得设置在脚手架等施工设备上；
(2）卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角口围系钢丝绳处应加 补软垫物，平台外口应略高于内口；
(3）卸料平台左右两侧必须装置固定的防护栏；
(4）卸料平台吊装，需要横梁支撑点电焊固定，接好钢丝绳，经过检验后才能松卸起重吊钩；
(5）卸料平台使用时，应有专人负责检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复；
(6）操作平台上应显著标明容许荷载，人员和物料总重量严禁超过设计容许荷载，配专人监督。
(6）卸料平台外密目网上需悬挂限重牌。

3.5 内脚手架设计
3.5.1 总体设计
内脚手架采用满堂架，立杆间距0.8m,纵向水平杆步距1.8m，楼板面起200mm起为第一道扫地杆，且梁高大于650时，在梁底部需加设一排支撑杆，支撑杆间距为1000mm一道。
3.5.2 内脚手架
如图3-19（a）、3-19（b），内脚手架采用满堂架，立杆间距0.8m,纵向水平杆步距1.8m，楼板面起200mm起为第一道扫地杆。

图3-19（a） 满堂架搭设示意图(楼板长向)

图3-19（b） 满堂架搭设示意图(楼板宽向)

梁高大于650时，在梁底部需加设一排支撑杆，支撑杆间距为1000mm一道，如图3-20。
图3-20 梁底加设支撑杆

3.6 劳动组织
3.6.1 管理层负责人及职责分工（表3-4）
管理层负责人及职责分工表 表3-4
序 号
姓 名
职 务
职 责
1
周才全
生产经理
生产总协调
2
邓茂春
工区长
技术总协调
3
李韬
技术员
方案编制、技术交底
4
张怀德
安全员
安全监督
5
周俊华
资料员
资料上报
6
曾强、庞良杰、曹财华
施工员
现场施工管理
3.6.2工人数量及分工
根据本工程的结构特征、外脚手架的工程量及施工进度计划，劳动力安排如下:
(1）架子工
设架子工长一名，具体负责外墙脚手架的搭拆，需配备架子工80人。
(2）配合用工
外墙脚手架的搭设时，必须配备有足够的辅助人员和必要的工具。需配备测量放线工2人，负责脚手架垂直度控制。
4 施工准备与物资配置计划
4.1 技术准备
4.1.1 技术培训
脚手架施工前，项目技术部、安全部组织架子班长、架子工学习脚手架工程的有关规范规定，对架子工进行安全教育和技术培训，并按现行国家标准《特种作业人员安全技术考核管理规则》（GB5036-85）进行考核，合格后方可持证上岗。
4.1.2 技术交底
脚手架搭拆前，项目技术部门应按脚手架专项施工方案的要求对架子工长等相关人员进行技术交底。工长应对架子工班组操作人员进行口头和书面的技术交底。施工中如有人员变动，应重新交底。
4.2 机具准备
搭、拆架子所需主要机具配备见表4-1，其他工具如架子扳手、吊线等由架子工自备。
主要机具配置计划表 表4-1
序号
名称
单位
数量
用 途
进场日期
1
架子扳手
把
50
架子工搭设和拆除架子用
2013年3月15日
2
力矩扳手
把
4
检查扣件拧紧力度是否达到要求
2013年3月15日
3
卡尺
把
4
检查钢管外径和壁厚
2013年3月15日
4
塞尺
把
4
检查钢管两端面切钭偏差
2013年3月15日
5
水平尺
把
4
检查水平杆高差
2013年3月15日
6
钢卷尺
把
4
检查钢管弯曲程度和搭设中的距离或长度
2013年3月15日

4.3 物资准备
4.3.1 根据施工方案，进行材料分析，根据施工进度计划的要求，编制材料配置计划，按计划组织材料分阶段进场。架子钢管由租赁公司提供，扣件、脚手板等材料由项目部自行采购。
4.3.2 钢管、扣件、脚手板等材料按JGJ 130-2011（2002版）第8.1.1～8.1.5条的规定和施工组织设计的要求进行检查验收，不合格的材料不得使用。脚手架所用构配件材料必须有合格证。
4.4 现场准备
4.4.1 规划好脚手架材料临时堆放场地。
4.4.2 脚手架搭设前，基坑积水清理干净并将基坑周边土压平。
5 施工方法及工艺要求
5.1 外脚手架的搭设
5.1.1 搭设总体要求
横平竖直，整齐清晰，图形一致，平竖通顺，连接牢固，受荷安全，有安全操作空间，不变形，不摇晃。
5.1.2 搭设顺序
搭设准备→定位设置通长垫木→放置纵向扫地杆→立杆→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→连墙杆→第二步纵向水平杆→第二步横向水平杆→……→→剪刀撑→铺脚手板→挡脚板及防护栏杆→立挂安全网。
5.1.3 搭设要求及注意事项
5.1.3.1 搭设准备
在搭设前，对脚手架基础部位要夯实、平整和进行混凝土硬化，并进行基础承载力试验，脚手架基础经验收达到合格标准。准备好搭设需要的材料。
5.1.3.2 搭设进度
脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。
5.1.3.3 放线铺垫板
（1）按立杆间距、排距要求放线、定位。根据构造要求在建筑物四周用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，做好立杆标记。
（2）底座、垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。
5.1.3.4 搭一步架
（1）自角部起依次向两边竖立杆，底端与纵向扫地杆扣接固定后，装设横向扫地杆并与立杆固定，每边竖起3～4根立杆后，随即装设第一步大横杆（与立杆扣接固定）和小横杆（靠近立杆并与大横杆扣接固定），校正立杆垂直和平杆水平使其符合要求后，按40～60N·m力矩拧紧扣件螺栓，形成构架的起始段。
（2）每搭完一步脚手架后，应校正步距、纵距、横距及立杆的垂直度。
（3）按以上的作业程序和要求向上搭设脚手架。
（4）在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。
5.1.3.5 立杆搭设
（1）外径48mm与51mm的钢管严禁混合使用。
（2）相邻立杆的对接扣件不得在同一高度内，错开距离应不小于500mm。
（3）先搭内立杆后搭外立杆。每排立杆先立两头，再立中间的一根，互相看齐后，立中间部分各立杆，内外立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。
（4）底部第一排立杆应按立杆搭设要求选择，不同长度的钢管交错设置，至少有6m、3m两种不同长度的钢管作立杆。
（5）开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。
（6）当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件，不得滞后超过两个步距。
（7）顶层立杆的搭接长度不小于1m,采用三个旋转扣件固定，端部扣件盖板的边缘至杆端不小于100mm。立杆顶端应高出建筑物女儿墙顶1m。
5.1.3.6 纵向水平杆和横向水平杆搭设
（1）搭设纵向、横向水平杆应满足本施工方案3.3.5、3.3.6的构造规定。
（2）同一步纵向水平杆必须四周交圈，用直角扣件与内外角部立杆固定。
（3）横向水平杆的靠墙一端至墙装饰面的距离不大于100mm。
5.1.3.7 纵向、横向扫地杆搭设
纵向、横向扫地杆搭设应符合本施工方案3.3.4的构造规定。
5.1.3.8 剪刀撑、横向斜撑搭设
（1）剪刀撑搭设应符合本施工方案3.3.10的构造规定，并随立杆、纵向、横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。
（2）剪刀撑采用6m长的钢管，一根与立杆扣上，一根与小横杆扣上。
（3）连墙杆和剪刀撑应及时设置，不得滞后超过两个步距。
5.1.3.9 连墙件
（1）连墙件的搭设应满足本施工方案3.3.8的构造规定。
（2）当施工操作层高出连墙件二步时，应采取临时稳定措施，直到上一层连墙件搭设完后方可根据情况拆除。
（3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。
（4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。
5.1.3.10 建筑物出入口处脚手架的搭设
在出入口两侧的内、外排开口处要采用双立杆，并高于门洞口1～2步，立柱用短管斜撑相互联系。上方悬空立杆下要设安全扣件，此处连接要加密，每步设置，同时在洞口边及其上设置剪刀撑。出入口处安全通道防护棚的搭设应符合建筑物出入口处脚手架的构造要求。
5.1.3.11 扣件安装
（1）扣件规格必须与钢管外径相同。
（2）螺栓拧紧扭力矩不应小于40N·m，且不应大于65 N·m。
（3）主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。
（4）对接扣件开口应朝上或朝内。
（5）各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
5.1.3.12 作业层的栏杆和挡脚板的搭设
栏杆和挡脚板的搭设应符合本施工方案3.3.13的构造规定。
5.1.3.13 脚手板的铺设
（1）脚手板铺设应符合本施工方案3.3.7的构造规定。
（2）脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆应满铺脚手板，无探头板。
（3）纵向对接搭设脚手板时，对接处的两侧必须设置横杆，并且绑扎牢固。
（4）脚手板探头应用直径3.2mm的镀锌钢丝固定在小横杆
（5)脚手板要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手板，发现有破损的要及时更换。
（6）自顶层作业层的脚手板往下计，每隔12m(3层)满铺一层脚手板。
5.1.3.14 防护设施要求
（1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。
（2)选用18号铅丝张挂密目安全网，绑扎在大横杆外立杆里侧，要求严密、平整。作业层网高于平台1.2m，并在作业层下步架处设一道水平网。在架内高度1.8m处设首层平网,往上每隔4步距设隔层平网,施工层随设层网。
首层及上部结构每3层采用钢管搭设水平挑网(大眼网)，第一道网挑出6m，第二道以上挑出3m。
5.1.3.15 其它要求
其它组件搭设要求见构造要求。
5.2 外脚手架的拆除
5.2.1 拆除前的准备工作
5.2.1.1 脚手架拆除前，应全面检查脚手架的扣件连接、连墙件和支撑体系等是否符合要求。
5.2.1.2 应根据检查结果，补充完善施工组织设计及脚手架专项施工方案中的拆除顺序和措施，经主管部门批准后方可实施。
5.2.1.3 脚手架拆除前，由项目技术部进行拆除安全技术交底。
5.2.1.4 脚手架拆除前，应清除架上杂物及地面障碍物。
5.2.2 脚手架的拆除施工工艺
5.2.2.1 拆除原则
由上而下，后搭先拆，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、钭撑，后拆小横杆、大横杆、立杆等。
5.2.2.2 拆除顺序
安全网→栏杆→脚手板→剪刀撑→横向水平杆→纵向水平杆→立杆。
5.2.3 拆除要求及注意事项
5.2.3.1 拆除顺序应由上而下逐层进行，不准分立面拆架，严禁上下同时进行拆架作业。做到一步一清、一杆一清。
5.2.3.2 拆除立杆时，先抱住立杆，再拆开最后两个扣件。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。
5.2.3.3 所有连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架。分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。
5.2.3.4 当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。
5.2.4 卸料要求
5.2.4.1 各构配件应及时分段集中运送到地面，严禁抛掷。
5.2.4.2 运至地面的构配件应及时检查、整修与保养，并按品种、规格随时码堆存放。
5.3 内脚手架的搭设
5.3.1 搭设顺序：
安放垫板一→安立杆一→安扫地杆一→安横杆一→铺临时脚手板一→安上层立杆一→安上层横杆一→逐层支设到楼板底
5.3.2 脚手架搭设：
5.3.2.1 在楼板上按立杆位置安放立杆(下面垫木方)，其上交错安装3．0m和1．8m长立杆，使接头错开。纵向扫地杆采用直角扣件固定在距离底座上皮20cm 的立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
5.3.2.1 立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm。
5.3.2.2 大横杆：
大横杆置于小横杆之下，
