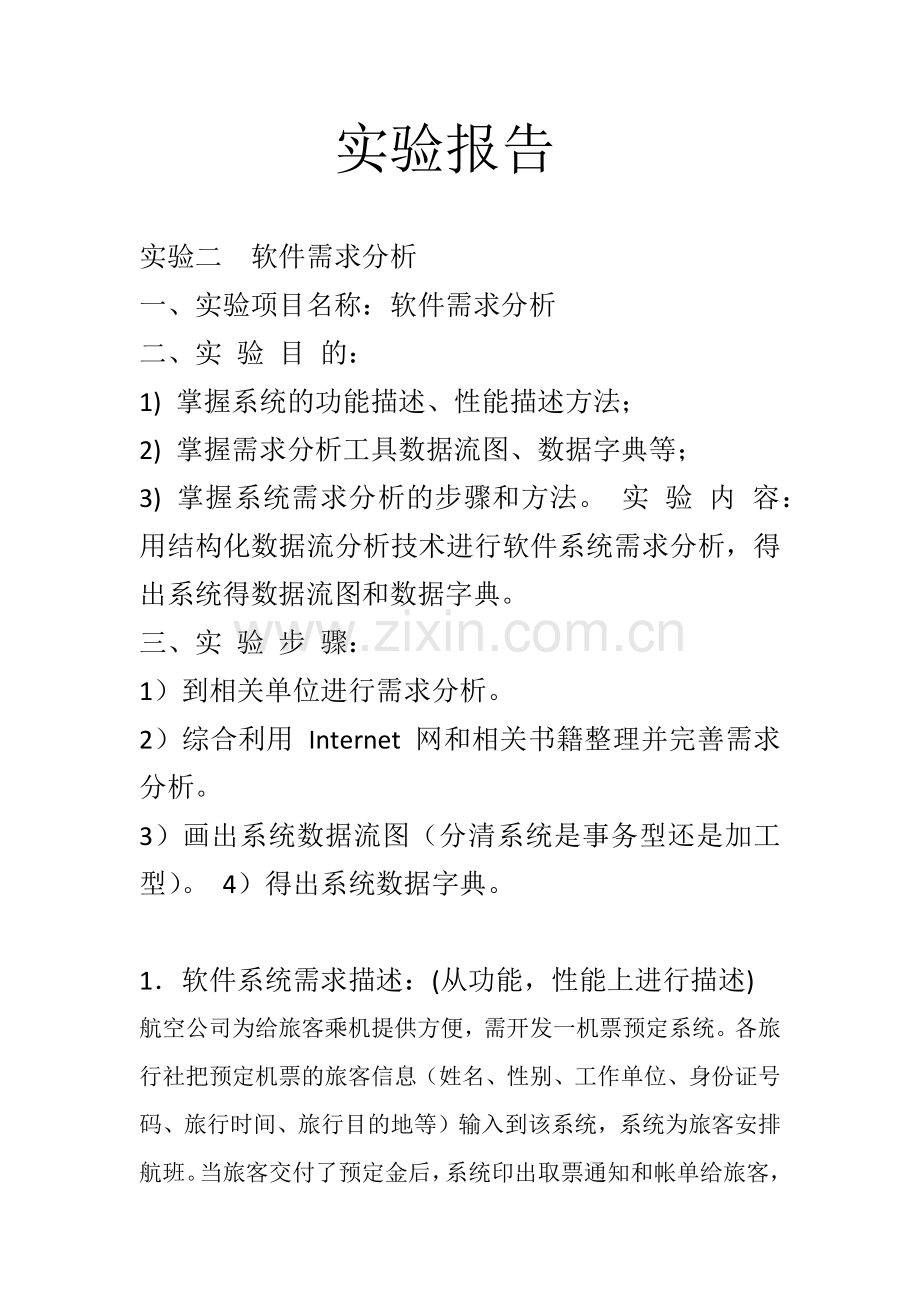

实验报告实验二软件需求分析一、实验项目名称：软件需求分析二、实验目的： 1) 掌握系统的功能描述、性能描述方法； 2) 掌握需求分析工具数据流图、数据字典等； 3) 掌握系统需求分析的步骤和方法。实验内容：用结构化数据流分析技术进行软件系统需求分析，得出系统得数据流图和数据字典。三、实验步骤： 1）到相关单位进行需求分析。 2）综合利用 Internet 网和相关书籍整理并完善需求分析。 3）画出系统数据流图（分清系统是事务型还是加工型）。 4）得出系统数据字典。 1．软件系统需求描述：(从功能，性能上进行描述) 航空公司为给旅客乘机提供方便，需开发一机票预定系统。各旅行社把预定机票的旅客信息（姓名、性别、工作单位、身份证号码、旅行时间、旅行目的地等）输入到该系统，系统为旅客安排航班。当旅客交付了预定金后，系统印出取票通知和帐单给旅客，旅客在飞机起飞的前一天凭取票通知和帐单交款取票，系统核对无误即印出机票给旅客。此外航空公司为随时掌握各航向飞机的乘载情况，需定期进行查询统计，以便适当调整。功能需求机票预定系统的功能是：在计算机网络，数据库和先进的开发平台上，利用现有的软件，配置一定的硬件，开发一个具有开放体系结构的、易扩充的、易维护的、具有良好人机交互界面的机票预定系统，实现航空公司的机票销售的自动化的计算机系统，为企业的决策层提供准确、精细、迅速的机票销售信息性能需求为了保证系统能够长期、安全、稳定、可靠、高效的运行，机票预定系统应该满足以下的性能需求： (1)系统的开放性和系统的可扩充性 (2)系统的易用性和易维护性 (3)系统处理的准确性和及时性 (4)系统的先进性 (5)系统的标准性 (6)系统的响应速度 2．软件系统数据流图（由加工、数据流、文件、源点和终点四种元素组成）： 1)顶层数据流图 2) 1 层数据流图 2) 2 层数据流图 3．软件系统数据字典：一、数据流条目（1）数据流名：旅客信息简述：订票旅客基本信息及订票要求组成：旅客姓名、性别、工作单位、身份证号码、旅行时间、旅行目的地来源：旅客确定订票后，由订票管理人员编码整理后，输入计算机去向：加工2.1安排航班，该加工将录入的数据存入数据库(订票信息表) 流通量： 0次/天峰值：1500人/天（2）数据流名：订票信息简述：航班安排结果来源：旅客信息和航班信息去向：加工2.2，打印取票通知单组成：身旅客姓名、性别、工作单位、身份证号码、班次、航班起飞时间、航班到达时间、航班目的地、票价流通量：0次/天峰值：1500次/天（3）数据流名：账单信息简述：返回给旅客的航班安排结果来源：旅客信息和航班信息去向：加工3.2，打印账单组成：身旅客姓名、性别、工作单位、身份证号码、班次、航班起飞时间、航班到达时间、航班目的地、票价流通量：0次/天峰值：1500次/天二、加工条目（1）加工名：机票查询编号：2.1 简述：接收旅客信息的录入，并检查有无错误，如果没有错误，将数据存入订票信息表表，并在航班信息表里查找符合旅客订票信息的相应航班，生成订票信息输入：旅客信息输出：订票信息（2）加工名：打印取票通知单编号：2.2 简述：由生成的订票信息，打印取票通知单输入：订票信息输出：账单信息（3）加工名：审核机票信息编号：1.2 简述：对旅客订票信息进行核对输入：无输出：“订票信息正确”的信息（4）加工名：付款编号：3.1 简述：对订票信息核对正确的旅客进行收费，收费后生成收费信息输入：交费信息输出：打印机票信息（5）加工名：打印机票编号：3.2 简述：由打印机票信息打印机票输入：无输出：机票 3．文件条目（1）文件名：订票信息表简述：存储旅客详细信息及订票要求组成：身旅客姓名、性别、工作单位、身份证号码、班次、航班起飞时间、航班到达时间、航班目的地、票价输入：机票信息输出：机票信息存储方式：以旅客身份证号为关键字存储频率：1500次\天（2）文件名：账单信息文件简述：存储旅客的航班安排结果组成：身旅客姓名、性别、工作单位、身份证号码、班次、航班起飞时间、航班到达时间、航班目的地、票价输入：账单信息输出：账单信息存储方式：以旅客身份证号为关键字存储频率：1500次\天 4. 实验小结：一开始看到实验题目时，真不知道从哪里下手，后来参考了一下老师给的案例，结合课本，一步一步做下来了，在做数据字典的时候又卡住了，后来翻了一下课本，发现有详细的解释说明，根据课本，终于成功地将实验完成，通过这次作业，我对软件工程这门课有了更加深刻的了解，相信通过不断努力，对这方面也会越来越熟悉的。
