停车场管理系统设计方案.doc

上传人:仙人****88 文档编号:9453569 上传时间:2025-03-26 格式:DOC 页数:58 大小:1.05MB
下载 相关 举报
停车场管理系统设计方案.doc_第1页
第1页 / 共58页

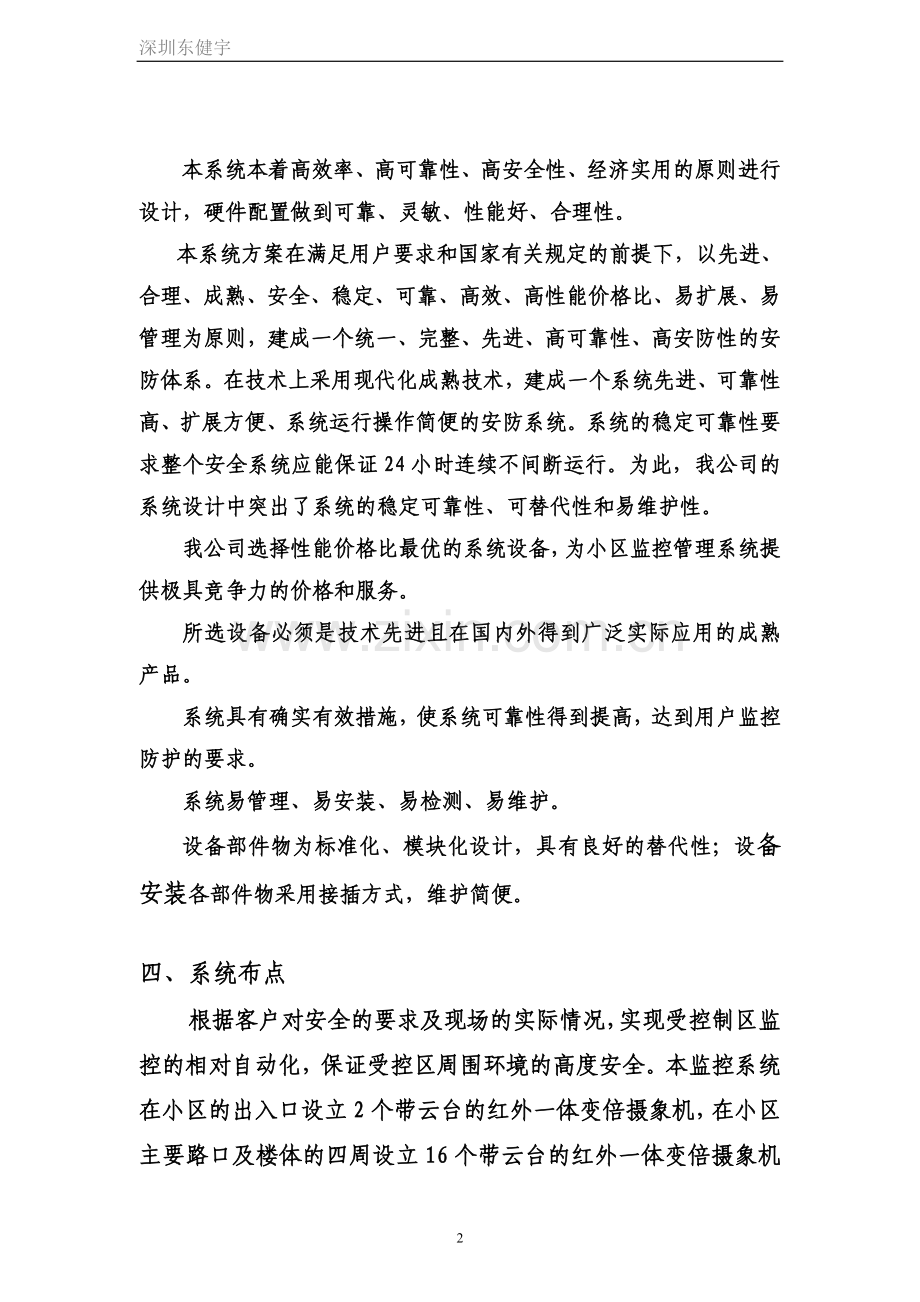

停车场管理系统设计方案.doc_第2页
第2页 / 共58页
点击查看更多>>
资源描述
深圳东健宇 停车场管理系统设计方案 第一部分 保安监控系统 一、系统简介 从直观意义上讲,监控系统就是人的视觉的延伸,通过几年的发展,监控系统已经得到普及。对一些面积较大的小区来说,单纯增加保安人数,并不能达到预期的安全效果,即便是疲于奔命,也不能有效的抑制事故的发生。监控系统不但可以把需要监视的区域监控起来,而且信息可及时的反馈到主控室,保安人员通过画面就可知道事故的发生地,可及时赶到现场进行处理。同时还可和报警系统连接起来,进行联动,做到双重保险。这样,不但人数不用增加,而且能达到事半功倍的效果。 二、设计依据 ☆ 《安全防范工程工序与要求》(GA/T)75 ☆ 《民用建筑电气设计技术规范》(JGJ/T16-92) ☆ 《民用建筑闭路电视系统工程设计规范》(GB50198-94) ☆ 《智能建筑设计》(EBD-03-95) ☆ 《电气装置安装工程施工及验收规范》(GBJ232-90/92) ☆ 《安全防范系统通用图形符号》(GA/T75-94) ☆ XXX小区平面图 三、设计思想 本系统本着高效率、高可靠性、高安全性、经济实用的原则进行设计,硬件配置做到可靠、灵敏、性能好、合理性。 本系统方案在满足用户要求和国家有关规定的前提下,以先进、合理、成熟、安全、稳定、可靠、高效、高性能价格比、易扩展、易管理为原则,建成一个统一、完整、先进、高可靠性、高安防性的安防体系。在技术上采用现代化成熟技术,建成一个系统先进、可靠性高、扩展方便、系统运行操作简便的安防系统。系统的稳定可靠性要求整个安全系统应能保证24小时连续不间断运行。为此,我公司的系统设计中突出了系统的稳定可靠性、可替代性和易维护性。 我公司选择性能价格比最优的系统设备,为小区监控管理系统提供极具竞争力的价格和服务。 所选设备必须是技术先进且在国内外得到广泛实际应用的成熟产品。 系统具有确实有效措施,使系统可靠性得到提高,达到用户监控防护的要求。 系统易管理、易安装、易检测、易维护。 设备部件物为标准化、模块化设计,具有良好的替代性;设备安装各部件物采用接插方式,维护简便。 四、系统布点 根据客户对安全的要求及现场的实际情况,实现受控制区监控的相对自动化,保证受控区周围环境的高度安全。本监控系统在小区的出入口设立2个带云台的红外一体变倍摄象机,在小区主要路口及楼体的四周设立16个带云台的红外一体变倍摄象机分布小区四周,每个电梯设1个专用摄象机共计4台,停车场设立14个球型云台。 五、系统功能说明 1、前端设备 根据要求,所有图像质量主观评价都应达到4级以上。 产品编号 EST-160S 制式 PAL/NTSC 成像器件 1/4" SONY CCD 线数 480 TV Lines 镜头 22X Zoom,F=3.9~85.8mm 照度 0.5LUX /0LUX(IR ON) 信噪比 More than 52dB 红外距离 50 Meter 角度 45° 红外灯波长 84 unit 850Nm Infrared LED 寿命 20000hrs,warranty life:6000hrs 防水等级 IP65 视频信号 Composite Video Output(1Vp-p 75ΩTerminated) 聚焦方式 Auto 菜单 Function/Zoom MAG/User Title 工作温度 -20°C to +50°C 电源 DC 12V /1000mA(+/-10%)或AC220V 产品编号 EST-2022 制式 PAL/NTSC 成像器件 1/4"SONY CCD 线数 420 TV Lines 镜头 22XZoom F=3.9~85.8mm 照度 0.5LUX in Normal Mode,0.01LUX Lowlight Mode 信噪比 More than 52dB 背光补偿 ON/OFF 自动增益控制 ON/OFF 电子快门 1/50(1/60)-1/100,000(sec) 同步系统 Internal/External 光圈驱动方式 Auto 视频信号 Composite Video Output(1Vp-p 75ΩTerminated) 聚焦方式 Auto 工作温度 -20°C to +50°C 电源 DC 12V(+/-10%) 产品编号 EST-914Q 制式 PAL 成像器件 1/3"SONY CCD 线数 480 TVL 镜头 内置镜头4,6,8mm 照度 0.1LUX / F1.2 信噪比 More than 52dB 背光补偿 ON/OFF 自动增益控制 ON/OFF 电子快门 1/50(1/60)-1/100,000(sec) 同步系统 Internal/External 视频信号 Composite Video Output(1Vp-p 75ΩTerminated) 工作温度 -20°C to +50°C 电源 DC 12V/AC24V 2、控制室系统 控制室由硬盘录像机完成云台控制、监控布防、录像(流逝记录)等一系列控制管理功能。控制室的设备主要有: 16路硬盘录像机 2台 17″纯平彩色显示器 2台 系统控制主机简介 1、进入系统操作 1.1 打开主机计算机电源开关 1.2 按显示画面提示登录 按“Ctrl + Alt + Del”键登录。 1.3 输入用户名和密码后,按“确认”键 1.4 按TYT服务器快捷键,显示屏上出现图1所示密码确认对话界面。输入姓名和密码,按回车键,系统进入主操作界面。 1.5 多媒体系统主操作界面 2、系统设置操作 2.1 按“系统设置”键 当按下“系统设置”键,键上符号变为红色,系统进入设置操作界面。 2.2 “系统配置设置”操作 2.2.1 鼠标选中“系统配置”,点击出现图3所示系统配置操作界面。 2.2.2 多媒体监控系统配置操作包括: (1)设置多媒体监控系统摄像机路数(4、6、8、12或16路); 注意:客户端和服务器端路数必须一致。 (2)设置本机类型,包括服务器或客户端; (3)设置多媒体监控视频卡配置,包括Thakral 1000ssI、Thakral 2000XD(双路)、Thakral 2000XS(单路)和黑金刚双路几种型号,每种卡的数量,键入其右边的框内; 注意:客户端和服务器端卡类型和数量必须一致,以便调整亮度、对比度、色度、饱和度和云台。 (4)设置报警点输入数量,键入其右边框内; (5)设置报警点输出数量,键入其右边框内; (6)系统总容量右边框内的数字,代表本多媒体监控系统可接纳的摄像机数量,它是根据视频板卡设置的数量自动生成的; (7)网络设置,包括本地端口、网络IP地址和远程端口;如果在客户端要控制云台,必须进行如下设置: 例如:服务器的IP‘100.100.100.1’ 客户端1的IP‘100.100.100.18’ 客户端2的IP‘100.100.100.20’ 必须进行如下设置: 在服务器端,配置如下: a. 本机类型:设置为“服务器”; b. 服务器地址无效; c. 副控云台IP设置。 IP地址 本地端口 远端端口 100.100.100.18 81 91 100.100.100.20 82 92 副控云台IP设置是为了给客户端1和客户端2授权。 在客户端1(IP为“100.100.100.18”),配置如下: a. 本机类型:设置为“客户端”; b. 服务器地址设置为“100.100.100.1”; c. 副控云台IP设置。 IP地址 本地端口 远端端口 100.100.100.1 91 81 在客户端2(IP为“100.100.100.20”),配置如下: a. 本机类型:设置为“客户端”; b. 服务器地址设置为“100.100.100.1”; c. 副控云台IP设置。 IP地址 本地端口 远端端口 100.100.100.1 92 82 注意:如果客户端只需浏览图像,不需控制云台,只需设置本机类型和服务器地址即可。分别设置完成后,客户端1、客户端2即可进行云台控制,并且可以对每个摄像机监视图像的亮度,对比度等进行调整。 (8)图3下方列表中,键入报警解码器和云台解码器资料,包括类型、型号、设备号、串口号、串口设置、特殊位、特殊设置、报警输入点数和报警输出点数; (9)系统维护包括:系统退出时关机;设定工作到“××∶××”时自动关机;设定系统退出时进入Windows系统。日志维护时间设置,可通过键盘“上”“下”键选择设定,比如设定30天,即表示系统工作30天时重新刷新一次系统工作程序; (10)按“保存修改”键,保存系统设置资料。 系统提示:非专业人员,请勿修改系统参数! 2.3 通道参数设置操作 鼠标选中“通道参数设置”,点击出现图4所示通道参数设置操作界面。 2.3.2 通道参数设置操作包括: (1)选定需要进行参数设置的摄像机,并在“名称”和“对应云台编号”栏中,自动显示被选中的摄像机名称和云台编号; (2)进行亮度、对比度、色度、色调、饱和度参数调整; (3)录像质量参数调整 · 录音/录像控制,可选择“视频、音频同步”录像,“只录视频”或“只录音频”; · 音频录像采样率,可选32k , 48k , 56k , 64k , 80k或96k; · 录像质量,可选2小时/1G硬盘、3小时/1G、4 小时/1G、4.4小时/1G、4.6小时/1G、4.8小时/1G、5小时/1G、5.5小时/1G、6小时/1G或7小时/1G。当某一路摄像机录像质量选定后,点击“音视频录像质量参数拷贝”键,即将监控系统全部摄像机设置为相同的录像质量; · 录像空间选择,可选择除系统盘以外的任何硬盘空间; · 一般情况下按25帧/秒进行适时录像,如果不需要或为了节省硬盘录像空间,可采用抽帧录像方式进行录像,这时点击录像帧选择键,通过键盘上的“上”或“下”键,选择1、6或12帧抽帧录像; · 录像起停设置包括人工、计划和不录像三种方式; · 保存天数; · 按“保存”键,保存录像质量设置参数; (4)录像空间选择 根据某监视现场录像空间要求和录像质量设置要求,在选择录像硬盘时,如果一个硬盘分区录像空间不够,可以选择两个或更多个硬盘分区,进行录像; (5)保存天数设置:设置保存天数; (4)和(5)的功能 可以使一套系统兼容安防和柜员制。根据每个摄像机所在位置及重要性不同,灵活调整录像保留 时间;当空间容量不够时,系统自动告警! (6)移动侦测报警区域设置 移动侦测报警灵敏度调整; 点击“全屏”键,即设定摄像机整个监视区移动侦测报警灵敏度; 点击“区域报警”键,即可在摄像机整个监视区域内,即设定一个局部区域移动侦测报警灵敏度; 点击“删除已设区域”键,即删除已设定的区域移动侦测报警灵敏度。 (7)点击“保存修改”键,保存通道参数设置资料。 2.4 报警输入设置操作 2.4.1 鼠标选中“报警输入设置”,点击出现图5所示报警输入操作界面。 2.4.2 报警输入设置操作包括: (1)选择各报警点,对各报警点进行参数设置(包括联动录像控制、联动输出控制及报警解除后联动控制); (2)参数设置 ·摄像机联动录像控制选择,在选中的摄像机名称前的方框中打 ,可以多台联动录像,也可按“全选”键,全部摄像机报警联动录像; ·输出联动控制选择,在选中的输出联动点名称前的方框中打 ,可以多点联动报警,也可以按“全选”键,全部警铃、警灯联动; ·报警解除后,报警控制选择,可以选择“立即消失”、一直保持或延时若干秒后消失。选中时,在选中参数前圆圈内出现黑点⊙; 2.4.3 按“保存修改”键,保存报警输入设置资料。 2.5 报警输出设置操作 2.5.1 鼠标选中“报警输出设置”,点击出现图6所示报警输出操作界面。 2.5.2 报警输出设置操作包括: 2.5.3 按“保存修改”键,保存报警输出设置资料。 2.6 录像计划设置操作 2.6.1 鼠标选中“录像计划设置”,点击出现图7所示录像计划设置操作界面。 2.6.2 录像计划设置操作包括: (1)用鼠标点击选中需要制订录像计划的摄像机名称; (2)可以制定该摄像机一周内的录像计划,在图7的表中,列出从0~23点计划表,比如计划在星期三上午8点到18点进行录像,用鼠标左键点住星期三8点框,一直拖到18点放开,被拖过的框变为兰色,然后按“保存”键,即制订好该摄像机星期三8点到18点的录像计划。如果在一周内每天都是这样(也可不同),就把每天8~18点的框变为兰色,并保存。如果发现有错,可按“取消”键,也可按“全删除”键将计划全部删除,然后重新制订录像计划。计划时间间隔为15分钟,可点击鼠标右键,在弹出菜单上选择15分钟、30分钟或45分钟。 (3)当某路摄像机某天的录像计划设定好以后,如果在一周内每一天录像计划一样时,可在“计划拷贝”栏中,先点击“复制某天的计划至本周”键,再点击“拷贝”键,即可制定好该摄像机本周内的全部录像计划;如果系统全部摄像机的录像计划相同,可在“计划拷贝”栏中,先点击“复制本摄像机至所有摄像机”键,再点击“拷贝”键,即可制定好系统中全部摄像机本周的录像计划。 (4)如果要删除某路摄像机一周内的录像计划,先点击选中需要删除录像计划的摄像机,再在“删除选择”栏中点击“本摄像机所有计划”键,再点击“删除”键,即可删除该摄像机一周的录像计划;如果要删除某一天的录像计划,先点击“本摄像机某天计划”键,再用键盘“上”“下”键选定某天,再点击删除键,即可删除某一天的录像计划;如果要重新制定录像计划,需要删除所有摄像机原制定的录像计划时,在“删除选择”栏中点击“所有摄像机所有计划”键,再点击“删除”键,即可删除所有摄像机的原制定的全部录像计划。 2.6.3 点击“保存修改”键,保存录像计划设置资料。 2.7 移动侦测计划设置操作 2.7.1 鼠标选中“移动侦测计划”,点击出现图8所示移动侦测计划操作界面。 2.7.2 移动侦测计划设置操作包括: (1)用鼠标点击选中需要制订移动侦测计划的摄像机名称; (2)可以制定一周内的移动侦测计划,在图9的表中,列出从0~23点计划表,比如计划在星期三上午8点到18点进行录像,用鼠标左键点住星期三8点框,一直拖到18点放开,被拖过的框变为兰色,然后按“保存”键,即制订好该摄像机星期三8点到18点的移动侦测计划。如果在一周内每天都是这样(也可不同),就把每天8~18点的框变为兰色,并保存。如果发现有错,可按“取消”键,也可按“全删除”键将计划全部删除,然后重新制订移动侦测计划。计划时间间隔为15分钟,可点击鼠标右键,在弹出菜单上选择15分钟、30分钟或45分钟。 (3)在“计划拷贝”对话栏中,可以复制一周内某一天的移动侦测计划,也可以复制全部摄像机的移动侦测计划。 2.7.3 点击“保存修改”键,保存移动侦测计划设置资料。 2.8 报警输入计划设置操作 2.8.1 鼠标选中“报警输入计划”,点击出现图9所示报警输入计划设置操作界面。 2.8.2 报警输入计划设置操作包括: (1)用鼠标点击选中需要制订报警输入计划的摄像机名称; (2)可以制定一周内的报警输入计划,在图8的表中,列出从0~23点计划表,比如计划在星期三上午8点到18点进行自动报警设置,用鼠标左键点住星期三8点框,一直拖到18点放开,被拖过的框变为兰色,然后按“保存”键,即制订好该点星期三8点到18点的报警输入计划。如果在一周内每天都是这样(也可不同),就把每天8~18点的框变为兰色,并保存。如果发现有错,可按“取消”键,也可按“全删除”键将计划全部删除,然后重新制订报警输入计划。计划时间间隔为15分钟,可点击鼠标右键,在弹出菜单上选择15分钟、30分钟或45分钟。 (3)在“计划拷贝”对话栏中,可以复制一周内某一天的录像计划,也可以复制全部摄像机的录像计划。 2.8.3 点击“保存修改”键,保存报警输入计划设置资料。 2.9 密码管理设置操作 2.9.1 鼠标选中“密码管理”,点击出现图10所示密码管理设置界面。 2.9.2 密码管理设置操作包括: (1)用户管理分三级,分别为系统管理员(最高权限)、管理员和操作员; (2)首先设置系统管理员,按图10所示界面,输入姓名、密码、设定使用权限(系统管理员)、使用标志(允许使用) (3)按“增加”键 ,按图10所示增加一栏,再输入管理员姓名、密码、选定使用权 限(管理员)、使用标志(禁止使用或允许使用); (4)按“增加”键,可增加一栏,按“放弃”键,既取消增加的一栏; 2.9.3 按“保存”键,保存密码管理设置资料。 2.10 退出系统设置操作 当“系统设置”各项设置完毕后,按“Exit”键,即退回图3所示主监视操作界面。 智能检索操作 鼠标点击“智能检索”键,该键上符号变为红色,并出现“密码对话框”,键入密码后在显示屏上出现如图11所示智能检索选择操作界面。 3.1 录像检索操作 3.1.1 鼠标点击“录像检索”,该键上的符号变为红色,并在显示屏上出现如图12所示录像检索操作界面。 3.1.2 检索条件操作 (1) 选择检索年月 在检索条件框上方用鼠标点击 ,年月逐次减少;点击 ,年月逐次增加,最后选定检索某年某月的录像资料; (2) 选择检索日期 待年月选定后,再在下边月份日历中,选定某日(用鼠标点击)的录像资料; (3)如果选“条件检索”,先选择“起始时间”,即选定某年、某月、某日,从某时刻开始的录像资料;再选择“结束时间,即选定某年、某月、某日,从某时刻开始,至某时刻结束的录像资料; (4)如果选“全部检索“,即选定检索某年、某月、某日的全部录像资料。 3.1.3 录像检索文件列表和回放操作 (1)鼠标点击选择某路摄像机的名称,即将所选择检索条件内的录像资料全部列在右边栏中; (2)用鼠标选中你要检索的录像资料文件。并在“选中“栏中自动列出检索录像资料文件名; (3)按“打开文件“键,显示屏将选中录像资料回放,显示屏出现如图13所示回放界面,按鼠标右键,根据提示框进行回放资料控制。包括亮度、音量、回放录像时间区间选择控制、播放、暂停、前进、后退、按帧播放、抓图和静音控制等。 3.1.4 文件备份操作 如果检索的录像资料比较重要,可作备份文件保存。 (1)选择备份文件存放区域(默认存在C盘); (2)按“文件备份“键,即将该文件备份存在选择的存放区域。 3.2 移动侦测报警检索操作 3.2.1 鼠标选中“移动侦测报警检索”,该键上的符号变为红色,并在显示屏上出现图14所示移动侦测报警检索操作界面。 3.2.2 移动侦测报警检索条件操作 (1)检索年月 在检索条件框上方用鼠标点击 ,年月逐次减少;点击 ,年月逐次增加,最后选定检索某年某月的录像资料; (2)检索日期 待年月选定后,再在下边月份日历中,选定某日(用鼠标点击)的录像资料; (3)如果选“条件检索”,先选择“起始时间”,即选定某年、某月、某日,从某时刻开始的录像资料;再选择“结束时间,即选定某年、某月、某日,从某时刻开始,至某时刻结束的录像资料; (3) 如果选“全部检索“,即选定检索某年、某月、某日的全部录像资料。 3.2.3 移动侦测报警信息列表和回放操作 (1)鼠标点击选择某路摄像机的名称,即将所选择检索条件内的视频报警录像资料全部列在右边表中; (2)用鼠标选中要检索的视频报警录像资料文件。并在“选中”栏中自动列出移动侦测报警检索录像资料文件名; (3)双击选中的文件名,显示屏将该移动侦测录像资料回放,显示屏出现图14所示回放界面,按鼠标右键,根据提示框进行回放资料控制。包括亮度、音量、回放录像时间区间选择控制、播放、暂停、前进、后退、按帧播放、抓图和静音控制等。 3.2.4 文件备份操作 如果检索的录像资料比较重要,可作备份文件保存。 (1) 选择备份文件存放区域(默认存在C盘); (2) 按“文件备份”键,即将该文件备份存在选择的存放区域。 3.3 探头报警检索操作 鼠标点击“探头报警检索”,该键符号变为红色,并在显示屏上出现图15所示探头报警检索操作界面。 3.3.1 探头报警检索条件操作 (1)选择检索年月 在检索条件框上方用鼠标点击 ,年月逐次减少;点击 ,年月逐次增加,最后选定检索某年某月的探头报警资料; (2)选择检索日期 待年月选定后,再在下边月份日历中,选定某日(用鼠标点击)的探头报警资料; (3)如果选“条件检索”,先选择“起始时间”,即选定某年、某月、某日,从某时刻开始的探头报警资料;再选择“结束时间,即选定某年、某月、某日,从某时刻开始,至某时刻结束的探头报警资料; (4)如果选“全部检索“,即选定检索某年、某月、某日的全部探头报警资料。 3.3.2 报警点选择 在需要检索报警点名称前的白方框内,用鼠标点击出现 ,表示已选中。 3.3.3按条件检索 根据3.4.1选择的年、月、日、起始时间和结束时间,用鼠标点击“按条件检索”,即可在右边方框内列出所选时间段内的探头报警资料。 3.3.4 全部检索 用鼠标点击“检索所有”,即可在右边方框内列出以往全部探头报警资料。 3.4 交接班检索操作 鼠标点击“交接班检索”,该键上的符号变为红色,并在显示屏上出现图16所示交接班检索操作界面。 3.4.1交接班检索条件操作 (1)选择检索年月 在检索条件框上方用鼠标点击 ,年月逐次减少;点击 ,年月逐次增加,最后选定检索某年某月的交接班资料; (2)选择检索日期 待年月选定后,再在下边月份日历中,选定某日(用鼠标点击)的交接班资料;(3)如果选“条件检索”,先选择“起始时间”,即选定某年、某月、某日,从某时刻开始的交接班资料;再选择“结束时间,即选定某年、某月、某日,从某时刻开始,至某时刻结束的交接班资料; (4)如果选“全部检索“,即选定检索某年、某月、某日的全部交接班资料。 3.4.2 按条件检索操作 根据3.5.1选择的年、月、日、起始时间和结束时间,用鼠标点击“按条件检索”,即可在右边方框内列出所选时间段内的交接班资料。 3.4.3 全部检索操作 用鼠标点击“检索所有全部”,即可在右边方框内列出以往全部交接班资料。 3.5 值班操作日志检索操作 鼠标点击“值班操作日志”,该键上的符号变为红色,并在显示屏上出现图17所示值班操作日志检索操作界面。 3.5.1 值班操作日志检索条件操作 (1)选择检索年月 在检索条件框上方用鼠标点击 ,年月逐次减少;点击 ,年月逐次增加,最后选定检索某年某月的值班操作日志资料; (2)选择检索日期 待年月选定后,再在下边月份日历中,选定某日(用鼠标点击)的值班操作日志资料; (3) 如果选“条件检索”,先选择“起始时间”,即选定某年、某月、某日,从某时刻开始的录像资料;再选择“结束时间,即选定某年、某月、某日,从某时刻开始,某时刻结束的值班操作日志资料; (4)如果选“全部检索“,即选定检索某年、某月、某日的全部值班操作日志资料。 3.5.2 按条件检索操作 根据3.5.1选择的年、月、日、起始时间和结束时间,用鼠标点击“按条件检索”,即可在右边方框内列出所选时间段内的值班操作日志资料。 3.5.3 全部检索操作 用鼠标点击“检索所有全部”,即可在右边方框内列出以往全部值班操作日志资料。 3.6 退出“智能检索选择”操作 用鼠标点击“Exit”键,系统退回多媒体监控主界面。 交接班操作 鼠标点击“交接班”,该键上符号变为红色,同时在显示屏上出现“交接班”操作界面, 如图18所示。 4.1 交接人操作 值班人员在下边框内,输入当班时发生的情况,然后按“交班”键,此时“面板锁”上的符号变为红色,表示主界面上所有键均不能操作。待接班人接班后,重新打开系统。 4.2 接班人操作 接班人接班后,鼠标点击“面板锁”,在显示屏上出现“密码确认”对话框,待接班人输入密码后,按回车键,系统重新回到主界面,同时,“面板锁”由红色变为白色,即解锁,这时接班人可以对多媒体监控系统进行操作。 4.3 “取消”键操作 如果因故不能交班,这时用鼠标点击“取消”键,系统重新退回到系统主界面。 面板锁操作 当值班人员临时有事离开操作台,可用鼠标点击“面板锁”键,该键由白色变为红色,即系统主界面所有键均锁定,以防闲杂人等误操作。 当值班人员回来后,用鼠标点击“面板锁”键,在显示屏上出现“密码确认”对话框,待值班人输入密码后,按回车键,系统重新回到主界面,同时“面板锁”由红色变为白色,即解锁,这时,系统仍进行正常操作。 录像操作 当值班人员临时需要对某个(也可多个或全部)监控现场进行录像时,用鼠标点击该监视现场摄像机编号键,该键由紫色变为红色,表示录像开始。 当需要停止录像时,再用鼠标点击正在录像的摄像机编号,并由红色变为紫色,即停止录像。 在对一路、多路或全部监视现场制定录像计划后,当到达计划录像开始时刻时,则计划录像摄像机编号键自动由紫色变为红色,即开始录像。当到达计划录像结束时刻时,则计划录像摄像机编号键自动由红色变为紫色,即停止录像。 移动侦测报警操作 当值班人员临时需要对某个(也可多个或全部)监视现场设置视频报警时,用鼠标点击该监视现场摄像机编号键,该键由紫色变为绿色,同时选定的监视现场画面四周为蓝色方框,表示移动侦测报警打开,如果发生移动侦测报警时,该键变为红色,同时选定的监视现场画面四周为红色方框。当撤消移动侦测报警时,再用鼠标点击移动侦测报警的摄像机编号,并由绿色变为紫色,即停止移动侦测报警。 探头报警操作 当值班人员临时需要对某个(也可多个或全部)探头设置报警时,用鼠标点击该报警探头编号键,该键由紫色变为绿色,表示打开探头报警。如果发生探头报警,该键变为红色。当撤消探头报警时,再用鼠标点击报警探头编号,并由绿色变为紫色,即停止探头报警。 在对一路、多路或全部探头设置计划报警后,当到达计划探头报警开始时刻时,则探头报警编号键由紫色变为绿色即开始探头报警,如果发生探头报警,该键变为红色。当到达计划探头报警结束时刻时,则探头报警编号键,由绿色变为紫色,即停止探头报警。 9.1 四画面分割显示 用鼠标点击“四画面分割”键,该键上符号由白色线框变为红色线框,显示屏出现四画面分割显示。假定多媒体监控系统配有16台摄像机,点击一次“四画面分割”键,该键上红线框内显示出四画面图像的摄像机编2号;再点击一次“四画面分割”键,换另外四画面图像的摄像机编号,一直到全部画面选择一遍。 9.2 所有画面分割显示 用鼠标点击“所有画面”键,该键上的符号由白色变为红色,显示屏出现系统配置的所有画面分割显示。 当某路摄像机显示区上方的文字为蓝色时,表示该路摄像机正常监视状态;当为绿色时,表示该路摄像机正在进行现场录像;在正常监视过程中,当某路摄像机显示区上方的文字为红色时,表示该路摄像机图像丢失,这时,操作人员点击该区,蜂鸣器发出“嘟”叫声,表示操作人员已知,应立即进行相应的检查和处理。 9.3 画面放大操作 在现场监视过程中,用鼠标左键连击两次某个摄像机图像显示区,即将该摄像机的监视区域的图像,放大显示在主操作界面的右下方,同时其余全部摄像机的监视图像仍然在放大图像的左侧和上侧分割显示,如图19所示;再连击左键两次,该画面变为单画面显示;再连击左键两次,画面变为全屏九分割显示;再点击左键两次,该画面变为全屏单画面显示。当点击鼠标右键,即恢复正常画面分割显示。 9.4 监视现场抓图操作 在正常监视过程中,操作员点击“抓拍当前摄像机图像”键,即可将选中摄像机监视现场抓图,并直接存入指定的硬盘区域中。如果需要,可以通过移动侦测报警检索进行查询和回放。如果需要抓拍在屏上显示的全部显示画面,点击“抓拍所有摄像机”键,即可将全部摄像机监视现场抓图,并直接存入指定的硬盘区域中。如果需要,可以通过移动侦测报警检索进行查询和回放。 9.5 图像显示控制操作 当操作员对某路显示图像不满意时,用鼠标点击该路图像显示区域,该区域上摄像机名称由兰色变为红色,表示已经选中该路图像,然后,用鼠标分别点住“亮度”、“对比度”、“色调”和“色饱和度”的白色“游标,并上下拖动,即可对该路图像的亮度、对比度、色调和色饱和度进行调整,以达到最佳图像显示目的。为了简化图像质量操作,在对某一路图像进行亮度、对比度、色度、色调、饱和度等参数调整到最佳状态后,点击“音视频质量拷贝”键,即将全部摄像机图像质量设置到已调整好的最佳状态。 9.6 摄像机控制操作 (1) 用鼠标点击需要进行控制的摄像机,这时该摄像机名称由兰色变为红色; (2) 用鼠标点击“光圈”左键 ,光圈逐渐变小,点击“光圈”右键 ,光圈逐渐变大; (3)用鼠标点击“焦距”左键 , 图像逐渐变小,点击“焦距”右键 ,图像逐渐变大; (4)用鼠标点击“聚焦”左键 ,图像逐渐模糊,点击“聚焦”右键 ,图像逐渐清晰; (5)用鼠标点击“云台”控制左键,摄像机水平云台向左运动,点击“云台”控制右键,摄像机水平云台向右运动。点击“云台”控制上键,摄像机俯仰云台向上运动,点击“云台”控制下键,摄像机俯仰云台向下运动。 9.7摄像机电源控制操作 当需要打开某路摄像机电源进行现场监视时,先用鼠标点击选中该路摄像机显示区,这时该摄像机显示区上边的名称变为红色,表示已选中。再用鼠标点击“摄像机电源”键,该键上的符号由白变红,表示该路摄像机电源已打开。 当需要关掉某路摄像机电源时,同上,先用鼠标点击选中该路摄像机显示区,这时该摄像机显示区上边的名称变为红色,表示已选中。再用鼠标点击“摄像机电源”键,该键上的符号由红变白,表示该路摄像机电源已关闭。 时间显示 监控设备配置清单 9寸红外球型云台 匀速11度/秒,12个预置位。 1/4” SONY SUPER HAD CCD 540线 内置22倍镜头 彩色转黑白一体机 最低照度0.1LUX 自动高速聚焦 感应红外线 1/4” SHARP CCD 420线 内置3.7MM针孔镜头 最低照度1.0LUX/F1.2 36颗Ф8大红外灯 16mm镜头 1/3” SONY CCD 420 线 红外投射距离50米 36颗ф5灯3. 6mm镜头 1/3” SONY CCD 420线 室内红外距离30米 录像回放全实时,可远程监控及录像 24小时录像可存储15天 根据距离另许 根据距离另许 根据距离另许 六、系统报价 CCTV电视监视系统报价表 点位说明 名称 型号 数量 单位 单价 金额 前端监控设备             外围周边 9寸球型云台 PL-9000H 8 套 1300.00 10400.00 22倍变焦一体机 PL-3800 8 台 1050.00 8400.00 电梯专用小型摄像机 微型摄像机 PL-8008 4 台 180.00 720.00 专用适配器 12V1A 4 个 15.00 60.00 停车场监控设备 长焦红外一体机 PL-5800 14 台 400.00 5600.00 室外支架 YF2771 14 个 40.00 560.00 开关电源 12V3A 14 个 55.00 770.00 电梯门口 红外枪击 PL-2228 4 台 280.00 1120.00 室内支架 Y14C 4 个 10.00 40.00 专用适配器 12V2A 4 个 30.00 120.00 后端录像设备 16路数字硬盘录像机 DS-8016 2 台 4000.00 8000.00   扩展硬盘 ST500 11 块 680.00 7480.00   三星显示器 19寸纯平 2 台 1100.00 2200.00 传输线材 视频线 SYV-75-5   米 1.50 0.00   电源线 RVV2*1.0   米 1.75 0.00   控制线 RVVP2*0.5   米 1.75 0.00 第五部分 关于施工和售后服务 1、关于施工 ①施工人员组成 项目负责人 项目总监 项目主管 维护主管 质检工程师 硬件工程师 安装工程师 软件装件工 ②工程执行流程图 现场施工设计 签订合同研 业务确认及图纸 现场调研 调试工程 设备安装 布线基础 设备材料到位 交付正式验收 交验技术资料 公司验收 试运行 ③工程安装调试计划 为使我们能更好地提供优质、高效服务,就本系统项目,我们将按如下进程开展安装调试工作: 1)我方业务员及项目负责人与客户就正式的系统方案书和工程进度等问题进行洽谈,并形成书面文件。 2)我方工程人员到达施工现场,勘察研究具体网络布线方式,为客户提供《系统方案书》。 3)建议方案获得客户确认后,工程人员按下式的《系统方案书》进场施工。 4)整个系统工程安装完成后,进入系统调试期,调试工作分为: A.单点调试 B.网线调试 C.系统调试 三部分,由我方工程人员按序逐步进行。 5)第统进入试运行期,通常为期一个月。由我方工程安装人员负责系统的维护与调试。 ④工程验收检测计划 整个系统一程安装调试完成、试运行期结束后,由客户方项目负责人与我方项目负责人亲临现场,共同进行项目验收工作,验收标准按合同附件所列条款运行: 1)验收分为: A设备验收 B单点验收 C网线验收 D系统验收 四部分,在我方项目负责人陪同下,由客户项目负责按序逐一验收。 2)系统工程完全经客户方验收合格后,双主签定《项目验收报告书》。 3)进入系统工程正式运行期 2、售后服务 ① 服务内容 ★ 根据用户提出的要求对系统进行分析,提出可行性报告。 ★ 提出系统设计及解决方案。 ★ 系统的配套、安装、调试、施工。 ★ 针对系统特点,对用户进行培训
