传输管线勘察设计施工通用规范

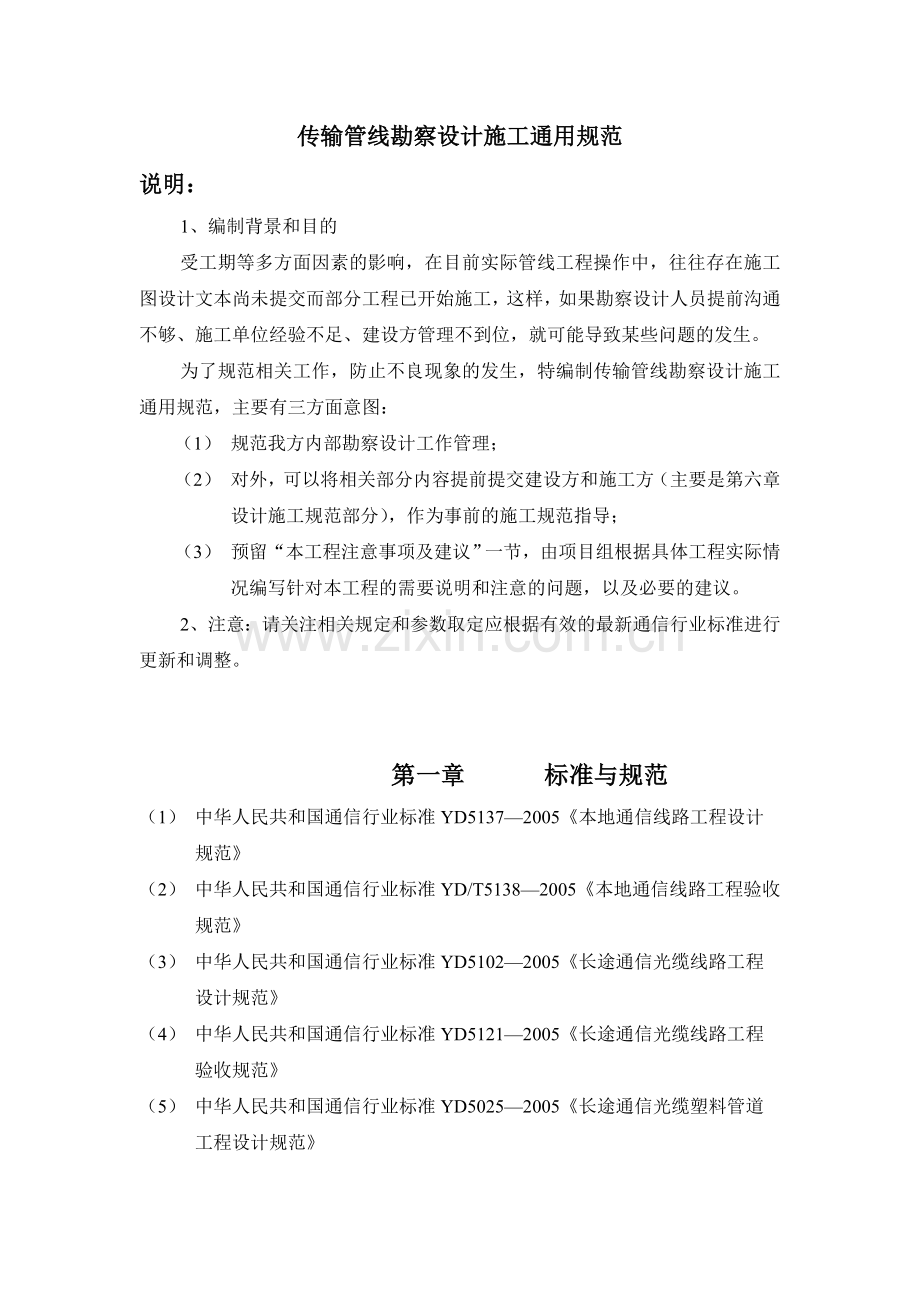

说明：
1、编制背景和目的
受工期等多方面因素的影响，在目前实际管线工程操作中，往往存在施工图设计文本尚未提交而部分工程已开始施工，这样，如果勘察设计人员提前沟通不够、施工单位经验不足、建设方管理不到位，就可能导致某些问题的发生。
为了规范相关工作，防止不良现象的发生，特编制传输管线勘察设计施工通用规范，主要有三方面意图：
（1） 规范我方内部勘察设计工作管理；
（2） 对外，可以将相关部分内容提前提交建设方和施工方（主要是第六章 设计施工规范部分），作为事前的施工规范指导；
（3） 预留“本工程注意事项及建议”一节，由项目组根据具体工程实际情况编写针对本工程的需要说明和注意的问题，以及必要的建议。
2、注意：请关注相关规定和参数取定应根据有效的最新通信行业标准进行更新和调整。

第一章 标准与规范
（1） 中华人民共和国通信行业标准YD5137—2005《本地通信线路工程设计规范》
（2） 中华人民共和国通信行业标准YD/T5138—2005《本地通信线路工程验收规范》
（3） 中华人民共和国通信行业标准YD5102—2005《长途通信光缆线路工程设计规范》
（4） 中华人民共和国通信行业标准YD5121—2005《长途通信光缆线路工程验收规范》
（5） 中华人民共和国通信行业标准YD5025—2005《长途通信光缆塑料管道工程设计规范》
（6） 中华人民共和国通信行业标准YD5043—2005《长途通信光缆塑料管道工程验收规范》
（7） 中华人民共和国通信行业标准 YD 5007-2003《通信管道与通道工程设计规范》
（8） 中华人民共和国通信行业标准 YD 5103-2003《通信管道工程施工及验收技术规范》

第二章 管线勘察设计一般流程
1、概述
传输管线是指传输用的管道和线路，线路包括光缆和电缆（这里主要以光缆为主），其敷设方式主要有采用管道敷设、架空和直埋。
需要说明的是，传输管道的模式有水泥管、蜂窝管、PVC管等，由于水泥管不便于运输、施工，蜂窝管施工要求较髙，因此，目前大规模采用的方式是PVC管方式；另外，由于直埋光缆不便于维护、改造，直埋方式也越来越少被采用。
电缆传输在接入网中被采用，通常是指ONU经过MDF、交接箱等到用户端设备的一段路由。
对于管线，我院目前的操作方式如下：在可研和初设阶段，基本是由设备设计人员统一负责，可能需要管线人员协助核实部分路由（通常是车测方式，采用1：50000地图做图，并不做详细勘察）；而在施工图设计或一阶段设计时，管线由管线设计人员负责，可能需要设备设计人员协助做路由确认和工作协调。
2、传输管线规划设计流程

流程图

3、工作过程说明
工作过程说明
序号
工程过程（中文）
内容说明
承担人员
1
项目启动
了解客户需求，确定工作范围，验收标准，建立项目团队，仪表工具及配套
三级工程师
2
基础资料获取及资源调研
标准规范、地理环境气候信息、现有管线资源及存在问题
二级工程师
3
局站设置获取及分析
设置位置、相互关系
一级工程师（可直接采用设备专业成果）
4
路由方案
根据设备组网方案和建设方的要求、建议制订路由方案，并根据后面的勘察落实和优化
二、三级工程师
5
站址路由勘察
根据初步路由方案勘察落实
一、二级工程师
6
敷设方式落实
根据具体的地理环境、投资计划，落实线缆（主要是光缆和电缆）的敷设方式
一、二级工程师
7
线缆选型
根据路由方案、组网要求，选择线缆类型（电缆工程要做距离核算）
一、二级工程师
8
详细方案及保护措施落实
具体到某段路由的详细方案，尤其是过桥、过河（沟）、跨越障碍、顶管、过弯等等特殊路段及保护措施等
二、三级工程师
9
绘制工程图纸
根据勘测的资料绘制图纸，统计工程量
一、二级工程师
10
编制概预算
根据统计的工程量及费用单价编制
二、三级工程师（有概预算证）
11
编制文件
按设计院要求编制
二、三级工程师

4、输入输出
输入输出
序号
工程过程（中文）
输入
输出
1
项目启动
工作任务书及要求，验收标准等
策划书
2
基础资料获取及资源调研
网络现状及相关资料、信息等
资源调研报告
3
局站设置获取及分析
局站规模及分布
新站分布
4
路由方案
相关资料
路由方案
5
站址路由勘察
勘察、测量，绘制草图、记录等
路由方案草图及相关记录
6
敷设方式落实
具体路由勘察记录
合理的敷设方式
7
线缆选型
路由方案及环境特征
线缆的型号及用量（电缆要给出距离预算结果）
8
详细方案及保护措施落实
路由方案
具体路由工程方案
9
绘制工程图纸
具体路由工程方案
图纸
10
编制概预算
统计工程量及费用单价
概预算
11
编制文件
工程情况
文件

说明：本章节具体内容可参见我院内部相应作业指导书。

第三章 管线勘察
管线的勘察工作是一个繁重的工作，费时费力，要做好这个工作，需要掌握相应的规范、标准要求，需要协调、配合，需要相关的工作经验积累，还需要很好的组织安排。这是一项很注重实际的工作，但这里我们只是给予一般性的工作指导。
1、线路勘察的具体任务
1.1选定线路路由
（1） 选定光缆线路与沿线的城镇、公路、铁路、河流、水库、桥梁等地形、地物的相对位置；
（2） 选定线路进入城区所占用街道的位置；
（3） 利用现有通信专用管道或需新建管道的位置；
（4） 选定光缆在特殊地段通过的具体位置；
（5） 确定线路进入局站的路由方案。
1.2选定终端站及中间站（转接站、中继站、光放大站）的站址
配合设备、电力、土建等相关专业的工程技术人员，根据设计任务书的要求，选定站址，并商定有关站内的平面布局和线缆的进线方式、走向。
1.3拟定有人段内各系统的配置方案。
1.4拟定无人站的具体位置、建筑结构和施工要求，确定中继设备的供电方式和业务联络方式。
1.5拟定线路路由上采用直埋、管道、架空、过桥、水底敷设时各段落所用光缆的规格和型号。
1.6拟定线路上需要防护的地段和防护措施。
1.7拟定维护方式和维护任务的划分，提出维护工具、仪表及交通工具的配置。
1.8协同建设单位与线路上特殊地段（如穿越的公路、铁路、重要河流、堤坝及进入城区等）的主管单位进行协商，确定穿越地点、保护措施等，必要时应向沿途有关单位发函备案，并从有关部门收集相关资料。

2、初步设计线路勘察
2.1现场勘察
（1） 勘察人员按分工进行现场勘察；
（2） 核对在1：5000、1：10000或1：50000地形图上初步标定方案的位置；
（3） 核实向有关单位、部门收集了解到的资料内容的可靠性、准确性；
（4） 核实地形、地物、其他建筑设施等的实际情况，对初拟路由中地形不稳固或对其他建筑有影响的地段进行修正，通过现场勘察比较，选择最佳路由方案。
（5） 会同维护人员在现场确定线路进入市区利用现有管道的长度，需新建管道的地段和管孔的配置，计划安装制作接头的人孔位置；
（6） 根据现场地形，研究确定利用桥梁附挂的方式和采用架空敷设的地段；
（7） 确定线路穿越河流、铁路、公路的具体位置，并提出相应的施工方案和保护措施。

2.2图纸资料整理
（1） 通过现场勘察和先期收集资料的整理、加工，形成初步设计图纸；
（2） 将线路路由两侧一定范围内（200m）的有关设施，如军事重地、矿区范围、水利设施、接近的铁路、公路、输电线路、输油管线、输气管线、供排水管线、居民区等以及其他重要的建筑设施（包括地下隐蔽工程）准确地标绘在地形图上；
（3） 需要整理并提供的图纸有：光缆线路路由图、路由方案比较图、系统配置图、管道系统图、主要河流敷设水底光缆线路平面图和断面图、光缆进入城市规划区路由图；
（4） 整理绘制图纸时应使用专业符号；
（5） 在图纸上计取路由总长度、各站间的距离、线路与重大军事目标和重要建筑设施的距离、各种规格的线缆长度；
（6） 按相应条目统计主要工作量；
（7） 编制工程概算及说明。

2.3总结汇报
勘察组全体人员对选定的路由、站址、系统配置、各项防护措施及维护措施等具体内容进行全面总结，并形成勘察报告，向建设单位报告；对于暂时不能解决的问题以及超出设计任务书范围的问题，形成专案报请主管部门审定。

3、施工图测量
3.1任务
施工图测量是光缆线路施工安装图纸的具体测绘工作，也是对初步设计审核中修改部分的补充测量。通过施工图测量，使线路敷设的路由位置、安装工艺、各项防护、保护措施进一步具体化，为编制工程预算提供准确的资料。

3.2要求
（1） 根据测量工作和进度要求，确定参加测量的人员数量，指定出测量进度计划，按专业进行工作；
（2） 测量前，设计者应全面、准确地了解：
l 设计方案、设计标准和各项技术措施；
l 明确初步设计会审后的修改方案；
l 了解现场实际情况以及初步设计勘察时的变化，如因路由调整而影响站址等；
l 穿越公路、铁路、河流的位置；
l 进站路由等。

3.3 需要协助建设方完成的工作
邀请建设单位相关人员一起深入现场，对有关单位进行更详细的调查研究，以解决在初步设计中遗留的问题：
（1） 在初步设计勘察中已与有关单位谈成意向但尚未正式签订的协议；
（2） 邀请当地政府有关部门的领导深入现场，介绍并核查有关农田、河流、渠道等设施的整治规划，以便测量时考虑避让或采取相应的保护措施；
（3） 按有关政策及规定，有有关单位或个人洽谈需要迁移电杆、少量砍伐树木、迁移坟墓、青苗损坏等的赔偿问题，并签订书面协议；
（4） 了解施工队伍的住宿和施工用工（器）具、机械、材料的屯放及沿途可能提供劳力的情况。

4、管线勘察细则
详见附件一：《管线勘察细则》

注意：
1、 需要说明的是，施工图测量与光缆路由复测是两个不同的概念，不要混为一谈，两者的目的是不同的，路由复测是施工队的任务，我们不要越俎代庖，替人受过，认真完成自己的本份工作即可，为了让大家了解路由复测的概念，下面第三者对此做出说明；
2、 另外需要跟大家说明的是，光缆配盘也是施工队的任务，是根据路由复测结果与光缆进货情况进行配置，我们在设计中做的光缆配置包括文字和图纸，建议最好不要脚光缆配盘，文字可以写成光缆配置，图就叫线路系统图，深度是达不到配盘要求的。

第四章 光缆路由的复测
2.1 一般要求：
2.1.1 复测的主要任务
（1） 根据设计核定光缆（或硅芯管）路由走向及敷设位置。
（2） 核定和丈量中继段距离，其中包括直埋、管道、水线所处段落和进局距离。
（3） 核定光缆穿越铁路、公路、河流、湖泊及大型水渠、地下管线等障碍物的具体位置和处理措施。
（4） 核定防护地段及处理措施。
（5） 核定沟坎保护的地点和数量。
（6） 核定管道光缆占用管孔的位置。
（7） 为中继段光缆的配盘、光缆的运输提供资料。
（8） 修改、补充施工图。
2.1.2 复测小组的组成。
（1） 复测小组应由施工单位组织，施工、设计、监理、建设（维护）单位的人员参加。
（2） 复测前应做好准备工作，拟订计划，复测应在光缆配盘和挖沟前完成。
2.2 路由复测的原则：
2.2.1 路由的选定：
（1） 复测时应严格按照设计路由，如遇特殊情况不能按设计路由时应与设计、建设单位协商确定。
（2） 市区内光缆埋设路由及在市郊规划线内穿越公路、铁路位置如发生变动时应报当地相关部门审批后确定。
2.2.2 满足光缆与其他建筑物的平行或交越时的净距（见规范）
2.3 路由复测的方法：
2.3.1 定线
（1） 根据设计施工图，在前方三角定位桩或转角桩上竖起大标旗，始标点至大标旗间插入二根以上花杆，始标、花杆和大标旗成一直线，以此画线和丈量距离。
（2） 复测中需改变路由时，如遇有新路由比原路由增加长度超过100米、连续变更路由超过2公里或改变水线路由等情况应报上级主管单位审批后方可修改。
2.3.2 测距：
（1） 测地面距离时一般使用100米地链。地链应每天用皮尺校正以免由于地链变化而造成测量误差。
（2） 测距时拉前后链人员应保持在始标至大标旗的直线上，地链应拉直，平行于地面。
（3） 穿越较大的障碍物〈铁路、河流、一、二级公路等〉时，如位置变更应测绘出新的断面图。
（4） 每隔100米打一计数桩，在转角点穿越障碍处应打定位桩。桩号应随时与绘图、记录者核对。
（5） 在前后桩之间把地链拉直沿地链用白灰画线，沿途预留处应划出，余留长度应记入距离数之内。
2.3.3 绘图
（1） 核实复测的路由与设计施工图有无差异，路由变动部分应按施工图的比例绘出路由位置及路由左右50米以内的地形和主要建筑物。
（2） 核实施工图上的各种障碍及“防护”段落。
（3） 提供配盘及光缆运输、施工车辆进入通路的资料〈障碍分布及沿途交通情况等〉。
第五章 ODF架安装及中继段测试
1、ODF安装的一般要求：
（1） 站内（半地下室）光缆进线孔堵塞应严密，不渗水、不潮湿。
（2） ODF架安装方式、位置应符合设计要求；安装牢固、安全。
（3） 光缆、尾巴光缆布放排列整齐，余留合理，尽量不交叉；光缆弯曲半径应符合规定；光缆预留应在进线室盘留固定好。
（4） 光缆、过渡管及光纤、尾纤等走向合理，整体美观。
（5） 光缆、尾纤、接地线等都应标识醒目清楚。
2、中继段测试
中继段测试由施工队负责，下面列出供大家了解：
（1） 中继段光纤衰耗，接头损耗及中继段光纤长度的测试要双方向进行。若中继段较长或测试仪表的精度、分辩率不够高，可以从中继段的中间接头点往两个方向测试，然后接中间接头，最后测试中间接头。
（2） 中继段电气性能的测试：
根据设计要求，某些项目可在施工过程中测，某些项目要在中继段或一个省（市）区段完成后测，某些项目也可不测。
2.1中继段光电指标：
2.1.1 光特性指标：
（1） 单模光纤光缆指标见下表：
序号
指 标 名 称
指标
说 明
1
中继段光纤接头损耗
（平均dB/个）
≤0.1
光纤指标应满足CCITT相关建议。按中继段每根光纤分别计算
2
中继段光纤衰减
1310nm波长(dB/km)
≤0.40
包括接头损耗但应根据光纤衰减而定
1550nm波长
≤0.26
包括接头损耗但应根据光纤衰减而定

（2） 多模光纤光缆。
序号
指 标 名 称
指 标
说 明
1
中继段光纤接头损耗
（dB）
按中继段每纤分别计算。
850nm（平均）
≤0.2
1300nm（平均）
≤0.2
2
中继段光纤衰耗
DB/Km
包括接头损耗光纤指标应满足CCITT相关建议。
850nm波长
≤2
1300nm波长
≤0.8
2.1.2 电特性指标：
金属护层对地绝缘电阻在布放后72小时后单盘测试指标≥500MΩ。一个中继段内允许10%的对地绝缘≤10MΩ。
2.2 测试内容：
2.2.1 光特性
（1） 光纤接头损耗；
（2） 光纤线路衰耗；
（3） 光纤后向散射信号曲线。
2.2.2 电特性
（1） 铜线直流电阻及不平衡电阻(如果有)；
（2） 铜线间绝缘电阻(如果有)；
（3） 金属护层对地绝缘电阻；
（4） 地线电阻。
2.3 测试用机具、仪表及材料
2.3.1 电性能测试
序号
名 称
数 量
说 明
1
联络话机
3部

2
电桥
1

3
高阻计
1

4
摇表
1
低于500 MΩ
5
万用表
1

6
地阻仪
1

7
电工工具
2套

8
喷灯
1把

9
热可缩套管
若干

10
自粘胶带
若干

11
塑料胶带
若干

2.3.2 光性能测试：
序号
名称
数量
说明
1
OTDR
1部

2
光源
1

3
光功率计
2

4
带有双连接器的测试线
4根

5
联络话机
3部

6
汽车
1台

7
带有单连接的测试线
2根
终
端
接
续
未
完
成
时
测
试
用
8
光纤适配器
2个
9
活动连接器
2个
10
匹配液
若干
11
汽油
若干
12
棉纱
若干
13
光纤剥线钳
2把
14
光纤切断钳
2把
15
酒精
若干
16
丙酮
若干
17
纱布
若干

第六章 设计及施工规范
见附件二：《本地传输网管道、直埋、架空工程设计及施工规范》（试行）
见附件三：线路公共图

第七章 本工程注意事项及建议
预留，由项目组根据工程具体特点进行编制。

第八章 其他问题补充说明
1、施工、监理单位与设计院的接口及分工
（1） 设计院的工作主要是围绕“顺利完成工程设计”这个中心任务展开的，其他工作主要是配合角色；
（2） 管线勘察与路由复测是不同概念，前者是设计人员要完成的，后者是施工队的范围；
（3） 可以说监理是设计与施工之间的一种桥梁关系，是依据设计文件来监理施工质量；
（4） 具体的角色和工作范畴请参阅上面的相关规范要求。

2、施工中报建、变更、施工遇到问题时的解决途径
（1） 报建是建设方在设计方的协助下要在施工前完成的工作；
（2） 报建的资料来源：勘察资料（包括与相关方的咨询和协调资料）、规划部门的资料；
（3） 设计必须依据国家或行业的现行有效标准或规范的相关规定，在特殊情况下，由于条件限制，要某种程度突破这些规定时，要做具体的方案论证、多方协商，做出具体的方案说明（如规定要求怎么做？受什么条件限制只能怎么做？有什么样的可能后果？哪方或是哪几方最后对方案进行认可或批复？有什么需要说明的或补救措施或建议等等？）
（4） 对有可能引发责任的问题，要以文字或邮件为准，最好有日期、有签字，还要向相关负责人报告，建立相应备忘录，不能只是说，这个事是某某说的；
（5） 勘察人员要对勘察数据负责，不能想当然，去估计、去认为，往往小数据惹出大事件；
（6） 有变更是正常的，小的变更通常不影响操作，无需特殊操作，大的变更可能需要做设计变更。（按建设方的相关规定和流程办）
（7） 关于竣工图，参照以下要求：
项目竣工图是项目竣工验收，以及项目今后进行维修、改扩建等的重要依据。因此，项目竣工图编制必须真实、准确地反映项目竣工时实际情况，要做到图物相符、技术数据可靠、签字手续完备、整理符合档案管理的要求。根据《国家基本建设委员会关于编制基本建设工程竣工图的几项暂行规定》，对项目竣工图的编制有如下要求：
l 凡按图施工没有变动的，由竣工图的编制单位在原施工图上加盖、签署“竣工图”印章后，即可作为竣工图；
l 凡在施工中虽有一般性设计变更，但能将原施工图加以修改、补充即可反映工程实际情况，并符合技术图样杠改或划改要求的，可不重新绘制竣工图，由编制单位负责在原施工图上修改，加盖修改专用章和加盖、签署“竣工图”印章后，即可作为竣工图（或在修改部位说明设计变更单编号，同时在图的空白位置汇总标出设计变 更的各编号，附上设计变更通知单和施工说明等，经施工单位或设计单位与工程实际核对无误，加盖“竣工图”印章后，即可作为竣工图）；
l 凡结构形式改变、工艺改变、平面布置改变、项目改变或其他重大修改的，以及图面变更面积超过35%的，不宜在原施工图上修改、补充内容，应重新绘制竣工图，经施工单位或设计单位与工程实际核对无误后，按原图编号，末尾加注“竣”字，或在新图图标内注明“竣工阶段”，加盖“竣工图”印章后，方可作为竣工图；
l 引进工程的竣工图，应在外商提供的最终版施工图上按实际修改，经外商审核后加盖“竣工图”章，方可作为竣工图；
l 重大改建、扩建工程涉及原有工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷内增补必要的说明一起归档。
（8） 施工中碰到问题应遵循以下的基本原则：
l 不要慌神，尽快响应；
l 不要急于分清责任，要急于找解决办法，急建设方所急；
l 对具体问题具体分析，找具体数据、规范和资料；
l 不要一味推卸责任，要以理服人，拿出具体的数据、具体的标准规范；
l 注意维持相关方的关系，有理有据，不卑不亢；
l 对事件的处理提交正式报告；
l 需要总结经验教训，防止类似事件的再次发生。
