第三章 总体施工组织布置及规划
3.l施工组织机构
中铁十一局集团第三工程有限公司
虎山隧道项目部

项目经理:×××

总工程师: ×××

书记: ×××

副总工程师: ×××

项目副经理: ×××

质检部:×××
物资部:×××
财务部:×××
合同部:×××

安保部:×××
综合办:×××
工程部: ×××
试验室:×××

隧道一队:×××

砼搅拌站:×××

隧道二队:×××

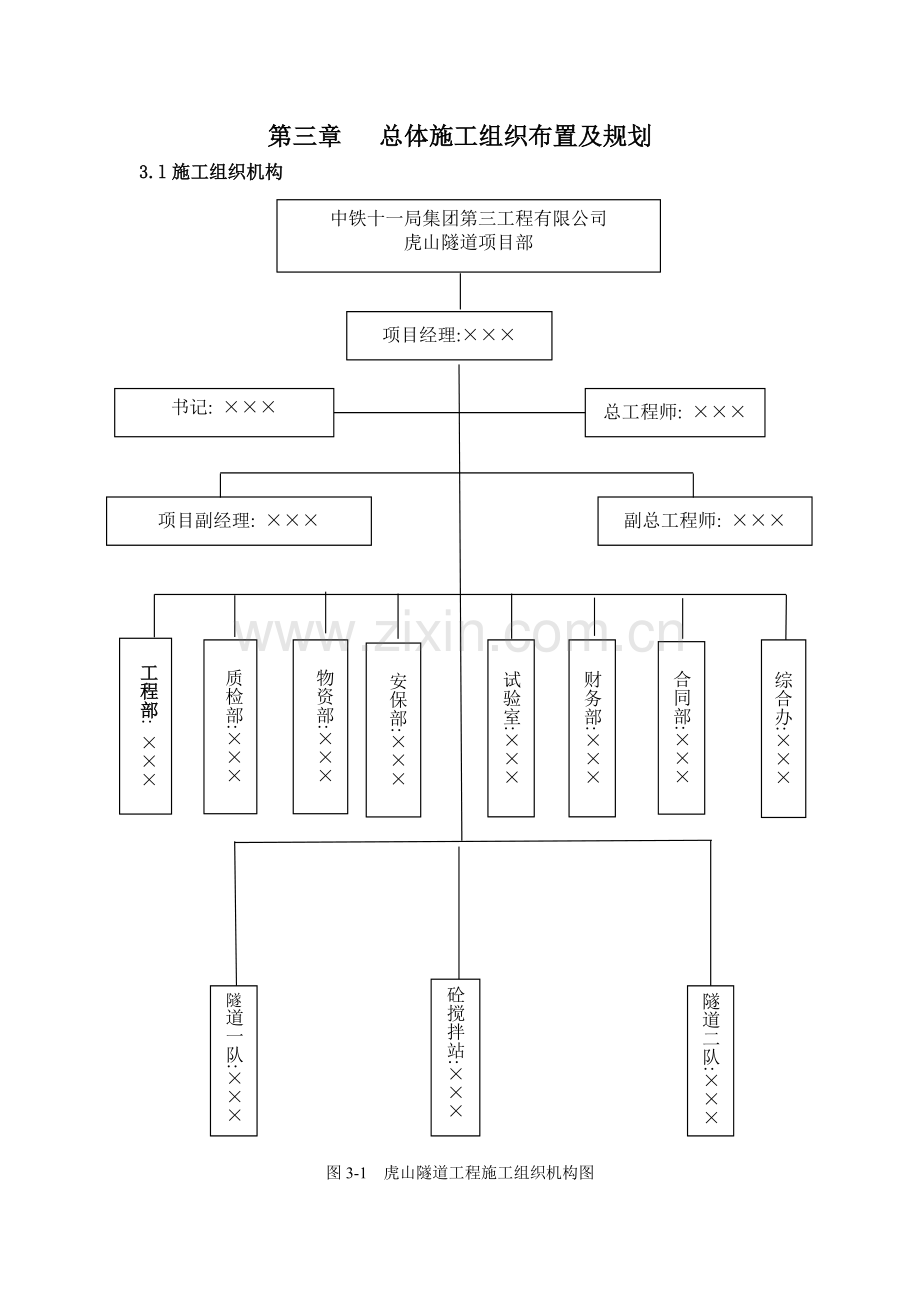

图3-1 虎山隧道工程施工组织机构图

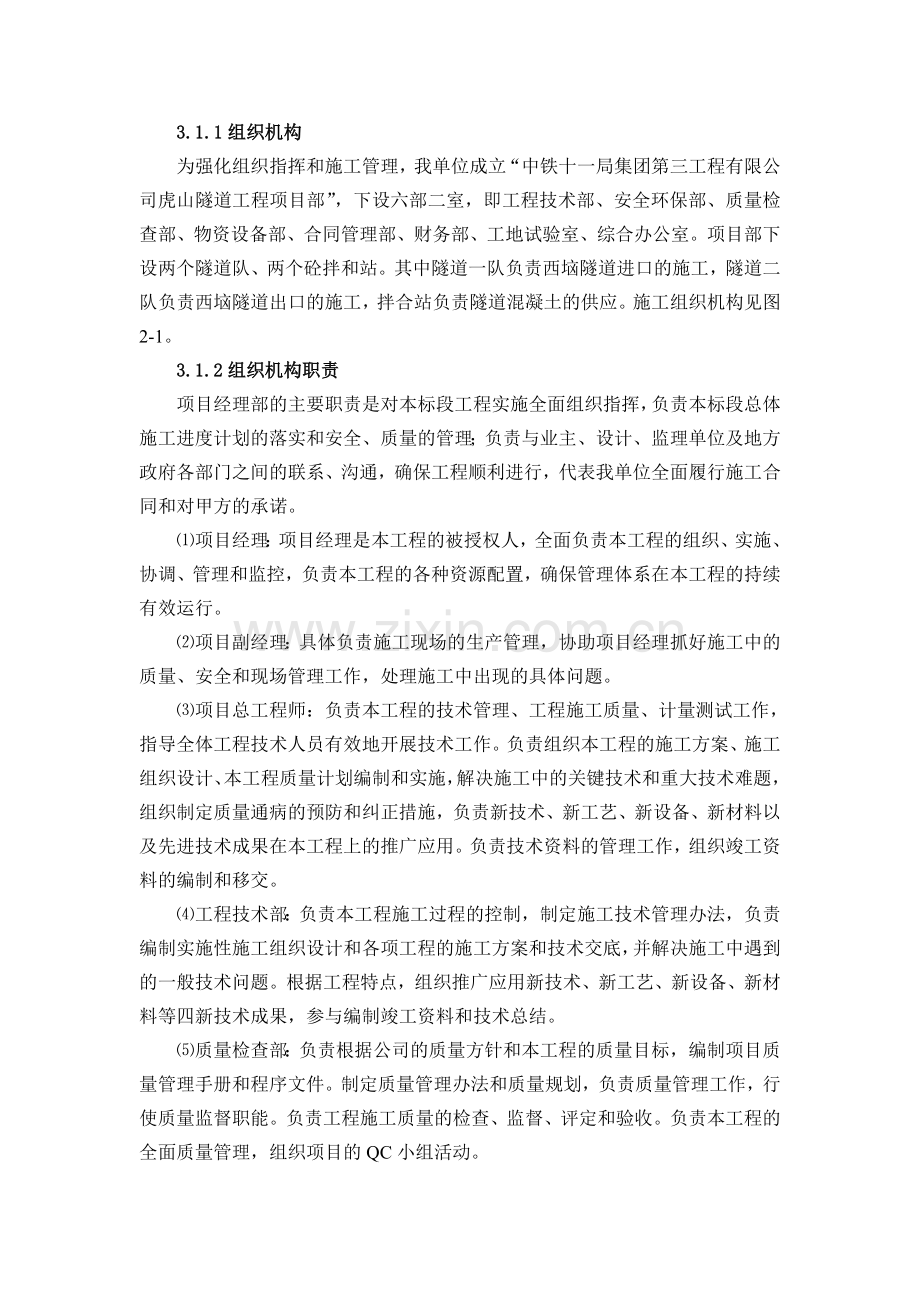

3.1.1组织机构
为强化组织指挥和施工管理，我单位成立“中铁十一局集团第三工程有限公司虎山隧道工程项目部”，下设六部二室，即工程技术部、安全环保部、质量检查部、物资设备部、合同管理部、财务部、工地试验室、综合办公室。项目部下设两个隧道队、两个砼拌和站。其中隧道一队负责西垴隧道进口的施工，隧道二队负责西垴隧道出口的施工，拌合站负责隧道混凝土的供应。施工组织机构见图2-1。
3.1.2组织机构职责
项目经理部的主要职责是对本标段工程实施全面组织指挥，负责本标段总体施工进度计划的落实和安全、质量的管理；负责与业主、设计、监理单位及地方政府各部门之间的联系、沟通，确保工程顺利进行，代表我单位全面履行施工合同和对甲方的承诺。
⑴项目经理：项目经理是本工程的被授权人，全面负责本工程的组织、实施、协调、管理和监控，负责本工程的各种资源配置，确保管理体系在本工程的持续有效运行。
⑵项目副经理：具体负责施工现场的生产管理，协助项目经理抓好施工中的质量、安全和现场管理工作，处理施工中出现的具体问题。
⑶项目总工程师：负责本工程的技术管理、工程施工质量、计量测试工作，指导全体工程技术人员有效地开展技术工作。负责组织本工程的施工方案、施工组织设计、本工程质量计划编制和实施，解决施工中的关键技术和重大技术难题，组织制定质量通病的预防和纠正措施，负责新技术、新工艺、新设备、新材料以及先进技术成果在本工程上的推广应用。负责技术资料的管理工作，组织竣工资料的编制和移交。
⑷工程技术部：负责本工程施工过程的控制，制定施工技术管理办法，负责编制实施性施工组织设计和各项工程的施工方案和技术交底，并解决施工中遇到的一般技术问题。根据工程特点，组织推广应用新技术、新工艺、新设备、新材料等四新技术成果，参与编制竣工资料和技术总结。
⑸质量检查部：负责根据公司的质量方针和本工程的质量目标，编制项目质量管理手册和程序文件。制定质量管理办法和质量规划，负责质量管理工作，行使质量监督职能。负责工程施工质量的检查、监督、评定和验收。负责本工程的全面质量管理，组织项目的QC小组活动。
⑹安全环保部：负责本工程的安全环保管理。负责制定安全环保生产目标、安全环保管理办法安全环保生产计划、安全环保保证措施、安全环保检查制度，针对施工特点制定相应的安全环保措施，建立安全环保监控保证体系，负责组织安全培训和进行安全技术交底，确保安全环保目标的实现。负责定期和日常的监督、检查，组织安全环保的检查评审，组织开展安全环保生产活动和安全环保标准工地建设，负责安全事故的调查和处理，制定纠正和预防措施。
⑺物资设备部：制定物资设备管理办法，做好施工设备的维修保养及工程物资设备的采购、验收工作，控制材料消耗并做好标识和记录。
⑻合同管理部：负责本工程的合同管理、计划统计工作。制定施工计划，开展成本核算和控制考核工作，负责验工计价，按时报送有关报表和资料。检查指导各施工队的计划统计和成本核算工作。
⑼财务部：负责本工程的财务管理。制定资金计划，按时报送有关报表和资料。检查指导各施工队的资金管理工作。
⑽试验室：试验室设在项目经理部驻地，由项目经理部总工程师领导。项目试验室具体负责本管段范围现场地材的验收、检验和混凝土、砂浆试块的强度试验、路基压实度检测以及现场的质量验收试验。
⑾综合办公室：负责项目部的日常管理工作，负责党政、文秘、宣传、接待以及内外协调等工作。
3.2施工准备
施工准备的总体原则是：突出重点、合理布局、全面展开，边准备、边安家，做到进场快、安家快、开工块。
虎山隧道主要工程量表
围岩级别
长度（m）
开挖方式
Ⅴ
210
台阶法（预加固）
Ⅳ
300
台阶法
Ⅲ
330
全断面法
工程特点：该工程地质复杂，不良地质多，施工难度大，任务重，工期紧。隧道处于深山中，交通及通讯不便，施工生活条件差。
3.2.1技术准备
1、施工技术设计文件的复核及技术资料的准备
根据现场勘察，调查情况，对工程进行图纸对照、复核、会审，发现问题及时向监理工程师、建设单位书面汇报。并认真编制实施性施工组织设计，呈报监理工程师和建设单位审批。
2、交接桩的复测工作
根据建设单位、设计部门安排的交接桩日期，我方组织测量人员同设计人员进行接桩，并办理交桩手续。随后立即组织人员进行复测工作，如发现问题及时反映，以便尽早解决。
3、测量仪器及试验设备准备
开工前对测量班和实验室配齐所需的测量仪器及试验设备，并且保证仪器性能良好，能满足施工需要。
4、岗前培训
对有关技术人员和特殊工种工人进行上岗前培训，并进行考核,成绩合格者才可上岗。
3.2.2施工现场准备
施工现场是施工生产的必要条件，合理安排施工现场，是确保施工顺利进行的前提。施工现场的布置应遵循方便、经济、高效、安全的原则进行，尽量做到少占地、短运输、少搬运。施工现场准备详见施工现场平面布置图。

根据施工现场平面布置图，对施工现场进行平整，并做好施工现场防排水设施及生产、生活临时设施的建立。炸药库的建立应远离生产和生活区。施工现场周围根据地形情况设置排水沟，确保施工现场排水畅通。
（1）、临时施工便道准备
1）场外交通条件
本隧道工程施工的施工道路主要用于隧道出渣和隧道衬砌原材料的运输。施工主干线利用施工便道，到达隧洞洞口。施工采用施工便道运输。
2）场内交通条件
本隧道工程的施工进场道路以及各施工工区内的道路、至弃渣场道路均需修建。指定的场外公共道路至施工区的施工干线公路以及至各施工点的全部临时道路、停车场，并在合同实施期间负责管理、维修和养护道路。
根据设计图纸反映，隧道进口工区均需修建施工便道。因此我方将根据设计图纸和实际地形情况修建进口施工便道一条。为了保证材料及构件的运输畅通无阻，修建便道为双车道，宽度4.5米，路面达到公路四级路面要求。并结合地形情况在道路两侧设排水沟，防止雨水冲坏施工便道。
（2）、供水
施工及生活用水可就近考虑。该段地表水较丰富，即水源充足，并对水质进行分析，该水对普通砼无侵蚀性，因此可作为施工用水的水源。我方在洞口附近的山沟内将修建集水坝，并在隧道洞口一定高度修建蓄水池，通过水泵和上水管道将集水坝中的水抽到高位蓄水池中，再通过下水管道把水输送到各个用水点。生活用水可取地下水，并经水质分析符合生活用水标准后，才可作为生活用水。
1）施工供水
招标文件规定承包人自行解决并负责提供本工程施工和生活用水，施工用水水质应符合《混凝土拌和用水标准》（JGJ63—89）的规定，修建为保证正常供水的引水、储水、水处理和抽排水设施等。
施工供水项目包括：施工用水、拌和用水、机械用水、附属企业用水及生活用水等。
施工用水主要为隧洞开挖用水、空压机冷却用水和混凝土生产用水。
隧道开挖用水和空压机冷却用水可以利用山坳里的小溪水作为水源，经过现场实地考察，完全可以满足生产需要。
混凝土生产用水拟从混凝土拌合站附近的生活区将饮用水接至混凝土拌合站。
a． 生活区及其拌和系统用水
由高山水池提供生活区及其拌和系统供水，可满足生活区及其拌和系统施工高峰期用水量。
b． 施工供水
c． 由高山水池向隧洞提供施工供水，可满足隧洞施工高峰期用水量。该主供水管路φ100钢管沿隧洞铺设，每隔100m设一接头，供各作业面接引。在隧洞开挖阶段，管路与掌子面保持30m的距离，随着隧洞的进尺管路跟随往前焊接。
高山水池为砖混结构，供水管路隧洞外沿地面铺设，隧洞内沿洞壁铺设。
供水设备、材料用量表
序号
项目名称
规格型号
单位
数量
备注
1
钢 管
φ100
m
900

2
蓄水池
6.0m3
座
3

（3）、供电
施工及生活用电依靠建设单位提供的施工用电专线，通过我方的变压器及配电盘，将建设单位提供的高压电经变压器变为施工所需要的电压，通过电线或电缆引入所需电处。
隧道施工用电主干线由业主提供的10KV高压线路，拟在空压机房附近安设一台500kvA的变压器，将低压线路引至隧洞内，以满足隧道工程的施工用电。
混凝土拌合系统和钢筋加工厂用电也由变压器接出来。
隧洞施工用电、附属企业及生活区用电负荷见下表。
隧洞施工生产用电负荷表
序号
用电设备名称
单位
数量
额定功率（KW）
总功率
（KW）
利用
系数
设计负荷（KW）
1
砼喷射机
台
2
30
60
0.4
24
2
通风机
台
2
55
110
0.8
88
3
水泵
台
5
2.5~5
25
0.6
15
4
混凝土泵
台
1
60
60
0.4
24
5
电焊机
台
4
23
92
0.4
36.8
6
照明

20
附属企业和生活区用电负荷表
序号
用电设备名称
用电负荷（KW）
1
混凝土拌合系统
30
2
钢筋加工厂
40
3
木材加工厂
20
4
机械修理厂
20
5
水泵房
10
6
生活、管理区
20

（4）、临时通讯
因为该工程地处山中，通讯较为不便，为了便于指挥工程施工，我方将接市电到每个洞口，保证与建设单位、监理单位和有关部门以及施工队伍通讯畅通。
本标工程施工通讯将在隧道施工队办公室设移动座机电话一台，用于对外的工程信息联系，施工通讯采用移动电话相互联系
（5）、施工高压风准备
为了满足隧道内施工所需要的高压风，我方将根据实际情况在隧道洞口设立高压供风站。
本工程用风部位主要为石方洞挖、喷混凝土施工作业等用风。
虎山隧道受地理位置的限制，施工场地相对紧张，拟在隧道洞口附近利用开挖时的剥离料填筑一个施工场地，作为空压机房。施工供风采用5台20m3/min集中供给。
空压房设在隧洞的进口处，主供风管路使用φ100钢管，供风设备及材料用量见下表。
供风设备、材料用量
序号
项目名称
规格型号
单位
数量
备注
1
空压机
20m3/min
台
5

2
主供风管
φ100钢管
m
500

3
供风胶管
2〃
m
100

4
空压机房
5×9m2＝45m2
座
1

（6）施工通风
施工通风主要为隧洞施工排出爆破产生的炮烟、粉尘及车辆排出的废气，以及满足施工人员在洞内施工时所需风量。
采用压入式通风，在隧洞进口设55kw型轴流风机一台，一条直径1.00m的通风筒安吊在支洞洞顶中心，向工作面供风。
通风临时设施材料用量表
序号
项目
规格、型号
单位
数量
备注
1
通风机
55kw
台
1

2
风管
Φ100 cm
m
100

（7）施工排水
施工排水包括：隧洞进口明挖施工排水和洞挖排水。
① 进口明挖排水
明挖排水采用截水及排水相结合的方式。在明挖设计开挖线以外挖截水沟，将开挖线以外的雨水及地表水截至截水沟内，排至周边排水系统内。
② 洞挖排水
洞挖排水主要包括施工弃水和洞内小量滴水。
掌子面的水先由2c寸水泵排至隧道侧面的集水井，由排水沟排至洞口的沉淀池内，经沉淀处理后，排至洞口前的河中。
排水管采用φ100的钢管，沿洞壁铺设。
施工排水设备及材料表
序号
名称
规格及型号
单位
数量
备注
1
水泵
2″
台
2
一台备用
2
水泵
IS50-32-200（扬程：50m）
台
4
一台备用
3
排水管
φ100
m
200
钢管
4
排水管
2″
m
100
胶管
5
水箱
2m3
个
3
钢结构 δ＝6mm
3.3 物资准备
根据《铁路建设项目物资设备管理办法》（铁建设[2006]83号）、《铁路建设项目甲供物资设备采购供应暂行办法》(铁建设〔2006〕217号)、关于印发《铁路建设项目甲供甲控物资设备目录》的通知（铁建设〔2008〕179号）等文件规定，本工程物资设备分为甲供物资设备、甲控物资设备和施工单位自购物资设备。
物资设备实行业主统一管理、分类采购供应。甲供物资设备由业主按招标结果与供货商签订并履行采购合同；甲控物资设备和施工单位自购物资设备由施工单位与供货商签订并负责履行采购合同。施工单位接受建设单位的监督、检查和指导。施工单位应建立物资供应管理机构，并按施工组织的物资设备供应设置材料库。
甲供主要物资包括防水板、止水带、长途光电缆导线、钢轨扣配件、等，甲控主要物资包括钢材、水泥、部分轨道材料、混凝土外加剂、粉煤灰等；甲控材料由建设单位和施工共同组织招标采购，施工单位接受建设单位的监督、检查和指导，最终确定供货厂家，组织供应。
除甲供、甲控材料以外的其它材料属于自购材料设备，自购材料设备严格按施工合同《采购控制程序》执行，保证使用合格材料。所用主要材料招标采够，同时接受建设单位的监督、检查和指导。其他材料严格按物资部门下发的《合格分供方册》选择供应商。
3.4 机械、设备准备
根据本合同段的工程特点和工期要求，我公司将本着“先进、适用、合理、配套”的原则配置本合同段的机械设备，现有设备大部分能满足要求，少量不足部分新购。施工机械设备将全部是经过认真维修、保养完好率达到100%。根据工程进展按计划日期采用火车、汽车运输进场。做好设备调配进场准备，部分设备先期到达施工现场，进行施工营地、料场等临时工程的修建。近距离调运的设备采用拖车直接运至工地，需远运的设备采用火车、汽车运至工地。
投入本工程主要施工机械见《投入本工程的主要施工机械表》。
投入本工程的机械设备汇总表
机械名称
规格
型号
厂牌
及出厂
时 间
数量（台）
新旧
程度
（％）
小计
其中
拥有
新购
租赁
钢模台车
９米
自制
2
２

80
　轴流通风机
SDF(A)-NO6.5
候马
2
2

90
手风钻
YT28
湖北
40
40

95
风镐

湖北
30
30

95
挖掘机
PC200
日本
１
１

１
80
侧翻装载机
ZL-50
厦工
2

2

100
混凝土干喷机
TK-961
郑州
5

5

100
注桨泵
KGY-50/7
河北
１

１
85
多功能作业平台

自制
２
2

80
空压机
4L-20/8
湖北
5
5

90
自卸运输汽车
斯太尔
重庆
8
8

90
钢拱弯曲机
液压
自制
1
1

90
抽水机
3吋
山西
6
6

95
变压器
KS7-１０００/10
山西
1

1
90
全站仪
徕卡-402
日本
１
１

90

3.5 混凝土拌和系统
(1)概述
混凝土拌和系统主要承担隧洞喷浆料及少量混凝土的拌制任务，根据施工进度安排的混凝土高峰月施工强度，选择1台JQ—500型强制式混凝土搅拌机，生产能力为40m3/h，，可满足其施工要求。其性能见表2－13。
JQ500型混凝土搅拌机技术性能表
序号
1
2
3
5
6
7
指标
额定功率
进料容量
出料容量
每小时循环工作次数
骨料最大粒径
搅拌筒转速
单位
KW
L
m3
次/h
mm
R/min
数量
30
800
0.5
30
60
24
(2) 拌和系统的设置
根据项目部的总体安排和施工需要，确定在杨家岭隧道广元端前面的200m修建隧道工程的临时混凝土拌合系统和钢筋加工厂。包括：粗骨料堆放场、细骨料堆放场、水泥库、工地实验室及拌和站等。
骨料堆放场地全部硬化，其占地面积为：细骨料堆放场200m2。
水泥库建在拌和站旁，采用棚建结构，水泥库底部用10×10cm方木作条带，上铺5cm木板防潮。水泥采用人工拆包人工到入拌和机进料斗内。
混凝土试验室主要承担混凝土试验块的预制及暂时养护，混凝土试块的强度试验由项目部试验室来完成。监理实验室和业主中心实验室抽验。实验室布置在拌和站旁边，采用砖混结构，建筑面积为30m2，占地面积为100 m2。
拌和站设有JS500型拌和机一台、6.0m3钢板水箱一个、水泥和骨料暂存处。拌和机的出料高度3.8m。混凝土拌制上料采用PLD1200型集料斗，由1.2m3装载机上料，水泥由人工拆包直接倒入拌和机提升斗，砂石骨料的称量由集料斗的配套电子称进行称量。存料量以5天为准，上料系统采用人工配料。拌和站结构形式：半开敞式结构，立柱为6″钢管，工作间高度为8m，屋顶结构为轻型钢架，屋面为板皮、油毡、石棉瓦。
3.6 其他施工临时设施
本标段工程施工临时设施按照招标文件要求和现场条件主要包括：综合加工厂（钢筋加工厂、木模加工厂）、机械修配厂、混凝土试验室以及材料库等。
（1）综合加工厂
主要包括：钢筋加工厂、钢木加工厂、机械修配厂。
① 钢筋加工厂
钢筋加工厂主要承担隧洞的钢筋加工任务，钢筋加工厂内设有：钢筋弯曲机、切断机冷弯机、电焊机各一台。用于隧道工程的钢筋、拱架的加工与制作。
②钢木加工厂
钢木加工厂主要承担本工程的模板加工任务。
（2）钢筋堆放场和钢木堆放场
钢筋堆放场布置在钢筋加工厂旁，占地面积为：100m2；钢木堆放场布置在钢木加工场旁，占地面积为：80m2。
（3）机械修配厂
主要承担本工程的机械设备修理、零部件加工制作及车辆保养等工作。检修的主要施工设备为砼喷射机、装载机、自卸汽车、混凝土输送车等。机械设备停放场布置在机械修配厂区域内。整个占地面积：200m2。
（4）炸药库
本标段工程所需的火工材料由承包人采购、管理，炸药库的位置待工程开工后，由监理工程师指定合适的位置建炸药库一处。炸药的采购、运输、保管、使用按国家民用爆破器材管理规定及当地公安部门的规定执行。
（5）警卫室、厕所、油库、工地值班室
警卫室、厕所、油库、工地值班室的位置在隧洞进口处，其结构形式、占地面积和建筑面积见下表。
施工附属系统用房一览表
序号
项目
建筑面积（m2）
占地面积（m2）
结构形式
备注
1
钢筋加工厂
100
100
棚建

2
木材加工厂
80
80
棚建

3
钢筋堆放场

100
场地平整

4
木材堆放场

100
场地平整

5
机械修配厂
200
200
棚建
含车辆停放场
6
混凝土实验室
30
100
砖混

7
细骨料堆放场

500
场地平整

8
水泥库
100
300
棚建

9
空压机房
45
100
棚建

10
拌和站
100
250
棚建

11
警卫室
15
50
简易结构

12
工地厕所
40
100
砖混

13
工地值班室
120
300
砖混

合计
830
2280

3.7 临时生活设施
临时生活设施布置在隧洞口附近，具体布置见隧洞施工总平面布置示意图。本工程的临时生活设施主要布置有职工宿舍、食堂等。办公室租用当地民房。生活设施及办公设施面积计算标准如下：
职工宿舍按4.0 m2/人；
办公室按施工总人数8％，6.0 m2/人；
职工食堂按0.4 m2/人；
其它附属设施适当考虑，具体见下表。
临时生活设施一览表
序号
项 目
建筑面积（m2）
结构形式
1
职工宿舍
400
板房
2
办公室
48
砖混
3
食 堂
40
砖混
4
浴池
40
砖混
5
营地厕所
40
砖混

合计
568

3.8 劳动力组织计划
我单位接到进场通知书后，保证在业主规定时间内立即组织施工队迅速上场，确保在接到进场通知书后在规定时间内所有管理人员、施工人员和机械设备全部到场并开工。
施工队伍主要来源于我单位现有队伍，人员不足时可雇佣当地部分剩余劳动力。
根据该工程特点，具体施工队伍、人员数量及劳力安排详见《拟投入本合同项目的劳动力安排表》
拟投入本工程项目的劳动力计划表
序号
工种
人数
备注
1
管理人员
5

2
技术人员
4

3
混凝土工
8

4
钢筋工
10

5
电焊工
4

6
电工
2

7
架子工
20

8
木工
4

9
风枪工
24

10
爆破工
2

11
各种司机
15

12
修理工
3

13
普工
20

合　　　计
120

3.9 人员、设备、材料的进场方法
人员、设备到达现场的原则是根据工程进度需要和监理工程师的要求，分期分批进入现场，并依据具体情况随时加以调整，机械设备进场的方法是近处走行机械可以上路行驶，直接开进现场，不便上路行驶的用平板拖车拖运。
1、利用我施工队在附近有多项项目即将完工的有利条件，就近用汽车调运设备、人员、材料直接至施工现场。
2、用于平整场地和修建便道的设备、开工必需的设备材料、活动房、生活设施等及时购买、修建，直接运至施工现场。
3、当地采购材料用汽车直接运至工地仓库和材料场。
4、从外地调进的施工设备和外购材料用汽车、拖车运至施工现场。
5、施工人员乘火车或汽车到达工地，机械设备操作人员随机械设备直接进场。

3.10、施工进度总体安排
根据业主要求和初步拟定的施工方案、劳动力和设备安排情况，对本
工程进度安排如下：
隧道开挖掘进按照设计文件明洞及棚洞采用明挖法、暗洞按照围岩级别由强到弱依次Ⅳ、Ⅴ级围岩采用台阶法、Ⅲ级围岩采用大全断面法施工，特殊地段，如洞口采用CD法开挖。
Ⅳ/Ⅴ级围岩台阶法开挖作业循环时间表　
（循环进尺1.5m）
Ⅴ级围岩施工作业循环安排
Ⅴ级围岩台阶法（预加固）掘进支护施工，按每16h一个循环作业进行安排。每循环进尺0.8～1.6米,按每月工作25.5天计，每月进尺45米,施工作业时，需要合理安排各工序的相互衔接。
Ⅳ级围岩开挖作业循环时间表
工
时间(min)

90
180
270
360
450
540
630
720
810
900
990
测量放样
30

钻孔
260

爆破
90

通风排烟
30

清危初喷砼
50

出碴
240

初期支护
260

Ⅳ级围岩采用台阶法施工，钻孔深度2.2m，循环进尺约2.0m。每月开挖进度安排86米。
(1).每循环时间：16h；
(2).每天循环：24h/16h/循环=1.5个；每循环进尺2.25米。
(3).每天开挖进度：2.25m/循环×1.5循环=3.37m；
(4).每月开挖进度，按每月实工作25.5天（考虑4.5天机械检修等时间影响），3.37m/天×25.5天=86m。
正洞Ⅲ级围岩掘进循环时间表
工 序
时间(min)
循环时间（min）
60
120
180
240
300
360
420
480
540
600
660
720
测量放样
30

钻孔
172

爆破
90

通风排烟
30

清危初喷砼
30

出碴
231

初期支护
127

Ⅲ级围岩每月开挖进度安排120米。
(1).每循环时间：12h；
(2).每天循环：24h/12h/循环=2个；每循环进尺2.35米。
(3).每天开挖进度：2.35m/循环×2循环=4.7m；
(4).每月开挖进度，按每月实工作25.5天（考虑4.5天机械检修
等时间影响），4.7m/天×25.5天=120m。
洞身采用钻爆法，人工风枪钻眼打孔，人工装药，非电导爆系统起爆，ITC312H4型挖装机装砟，自卸汽车运输。
