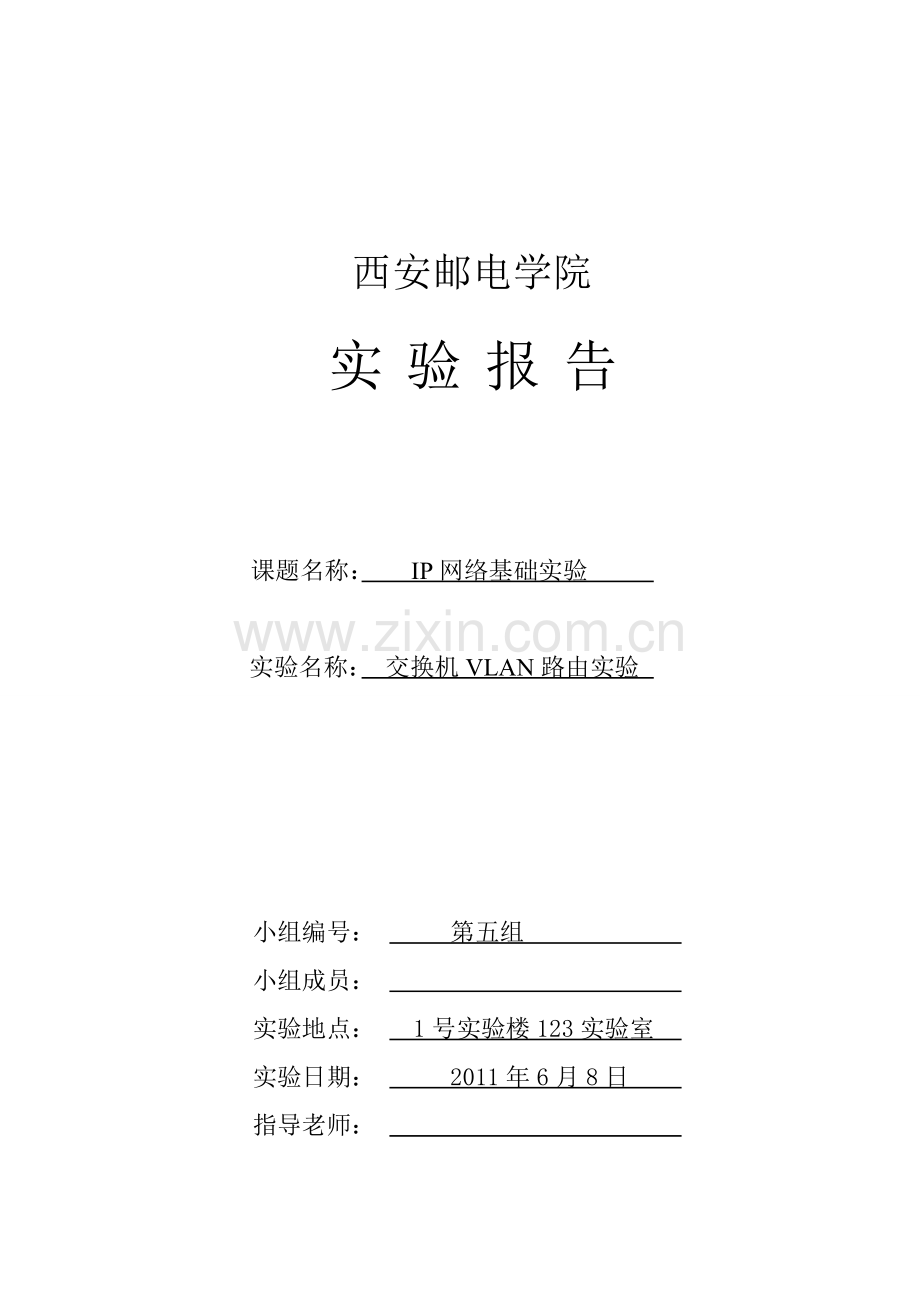

西安邮电学院

实 验 报 告

课题名称： IP网络基础实验

实验名称： 交换机VLAN路由实验

小组编号： 第五组
小组成员：
实验地点： 1号实验楼123实验室
实验日期： 2011年6月8日
指导老师：

1 实验目的
1. 通过路由器实现VLAN路由，掌握路由器实现VLAN路由的原理和配置方法，进行单臂路由方式的VLAN路由配置。
2. 通过三层交换机实现VLAN路由，进一步掌握VLAN路由的原理，掌握使用三层交换机实现VLAN路由的配置方法。
2 实验拓扑图
Trunk Vlan 10、20 vlan 10
fei_1/3 fei_1/1
PC1
gei_0/1 fei_1/2 IP:192.168.1.2/24
gei_0/1.1 vlan 10 192.168.1.1/24 vlan 20 GW:192.168.1.1/24
gei_0/1.2 vlan 20 192.168.3.1/24

PC2
IP:192.168.3.2/24
GW:192.168.3.1/24

三层交换机vlan：

Vlan 10: 10.40.50.1 fei_1/1
PC1
fei_1/2 IP:10.40.50.2/24
GW:10.40.50.1/24
Vlan 20: 10.40.60.1

PC2
IP: 10.40.60.2/24
GW: 10.40.60.1/24

3 实验主要步骤及内容
一．单臂路由
（1)如图连接好拓扑图。
（2）在交换机上配置VLAN,分别将fei_1/1、fei_1/2划分在VLAN 10和VLAN 20内，并将fei_1/3设置为Trunk类型，对VLAN 10和VLAN 20的帧进行透明传输。
（3）在路由器上使用VLAN子接口，开启802.1q封装功能，实现VLAN之间的通信。
对交换机的配置参照交换机VLAN配置，对路由器的配合如下
ZXR10(config)#interface fei_0/1.1
ZXR10(config-subif)#encapsulation dot1Q 1
ZXR10(config-subif)#ip add 192.168.1.1 255.255.255.0

ZXR10(config)#interface fei_0/1.2
ZXR10(config-subif)#encapsulation dot1Q 2
ZXR10(config-subif)#ip add 192.168.3.1 255.255.255.0

二．三层交换机
（1）如图连接好拓扑图。
（2）在交换机上划分VLAN 10和VLAN 20，将两台PC所连接口加入VLAN 10和VLAN 20。
（3）创建VLAN接口，配置IP地址。
ZXR10(config)#vlan 10
ZXR10(config-vlan)#switchport pvid gei1/1

ZXR10(config)#vlan20
ZXR10(config-vlan)#switchport pvid gei1/2

ZXR10(config)#interface vlan 10
ZXR10(config-subif)#ip add 10.40.50.1 255.255.255.0

ZXR10(config)#interface vlan 20
ZXR10(config-subif)#ip add 10.40.60.1 255.255.255.0

4 思考题

执笔人：
