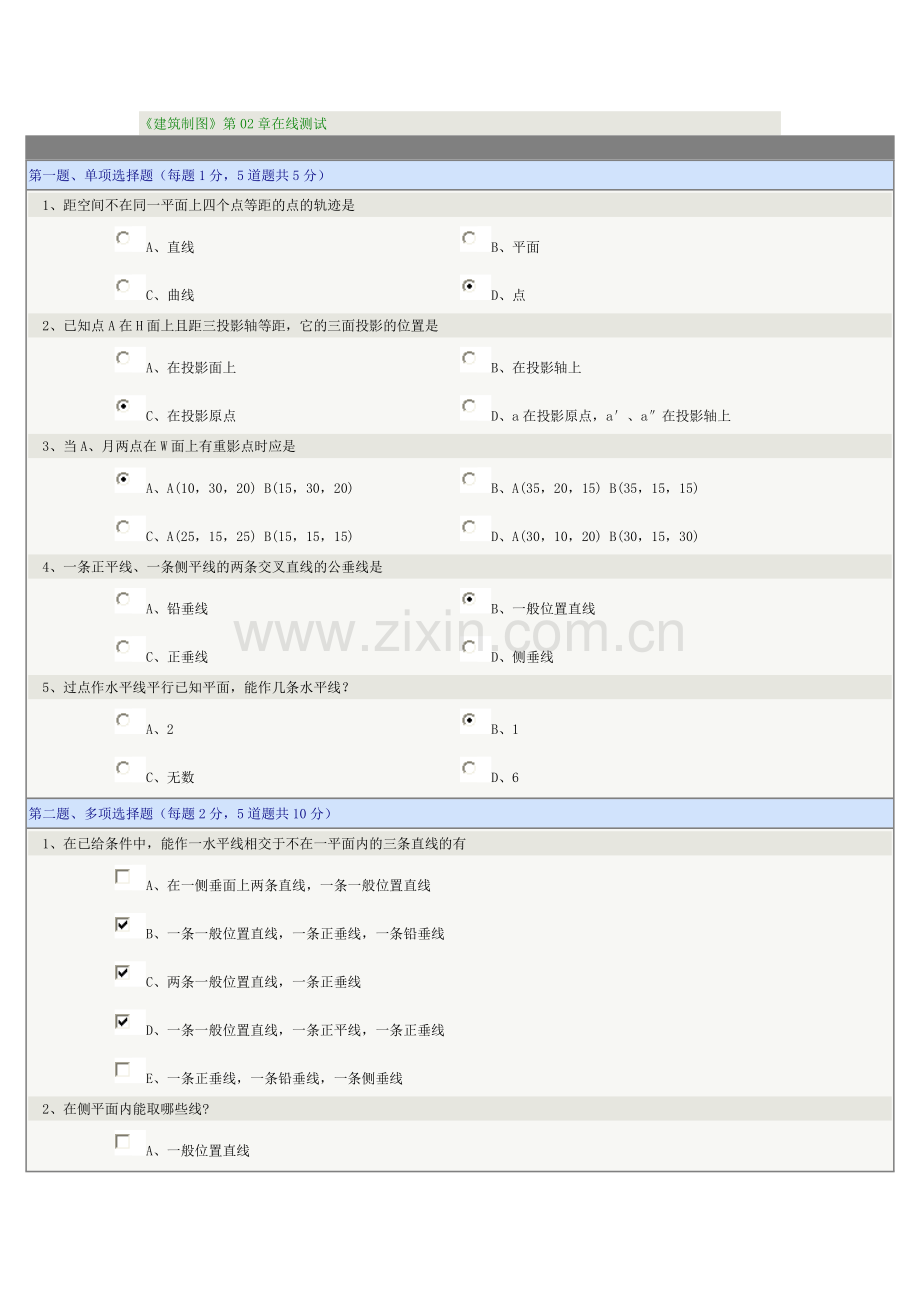

《建筑制图》第02章在线测试

窗体顶端
第一题、单项选择题（每题1分，5道题共5分）
 1、距空间不在同一平面上四个点等距的点的轨迹是
A、直线
B、平面
C、曲线
D、点

 2、已知点A在H面上且距三投影轴等距，它的三面投影的位置是
A、在投影面上
B、在投影轴上
C、在投影原点
D、a在投影原点，a′、a″在投影轴上

 3、当A、月两点在W面上有重影点时应是
A、A(10，30，20) B(15，30，20)
B、A(35，20，15) B(35，15，15)
C、A(25，15，25) B(15，15，15)
D、A(30，10，20) B(30，15，30)

 4、一条正平线、一条侧平线的两条交叉直线的公垂线是
A、铅垂线
B、一般位置直线
C、正垂线
D、侧垂线

 5、过点作水平线平行已知平面，能作几条水平线？
A、2
B、1
C、无数
D、6

第二题、多项选择题（每题2分，5道题共10分）
 1、在已给条件中，能作一水平线相交于不在一平面内的三条直线的有
A、在一侧垂面上两条直线，一条一般位置直线
B、一条一般位置直线，一条正垂线，一条铅垂线
C、两条一般位置直线，一条正垂线
D、一条一般位置直线，一条正平线，一条正垂线
E、一条正垂线，一条铅垂线，一条侧垂线

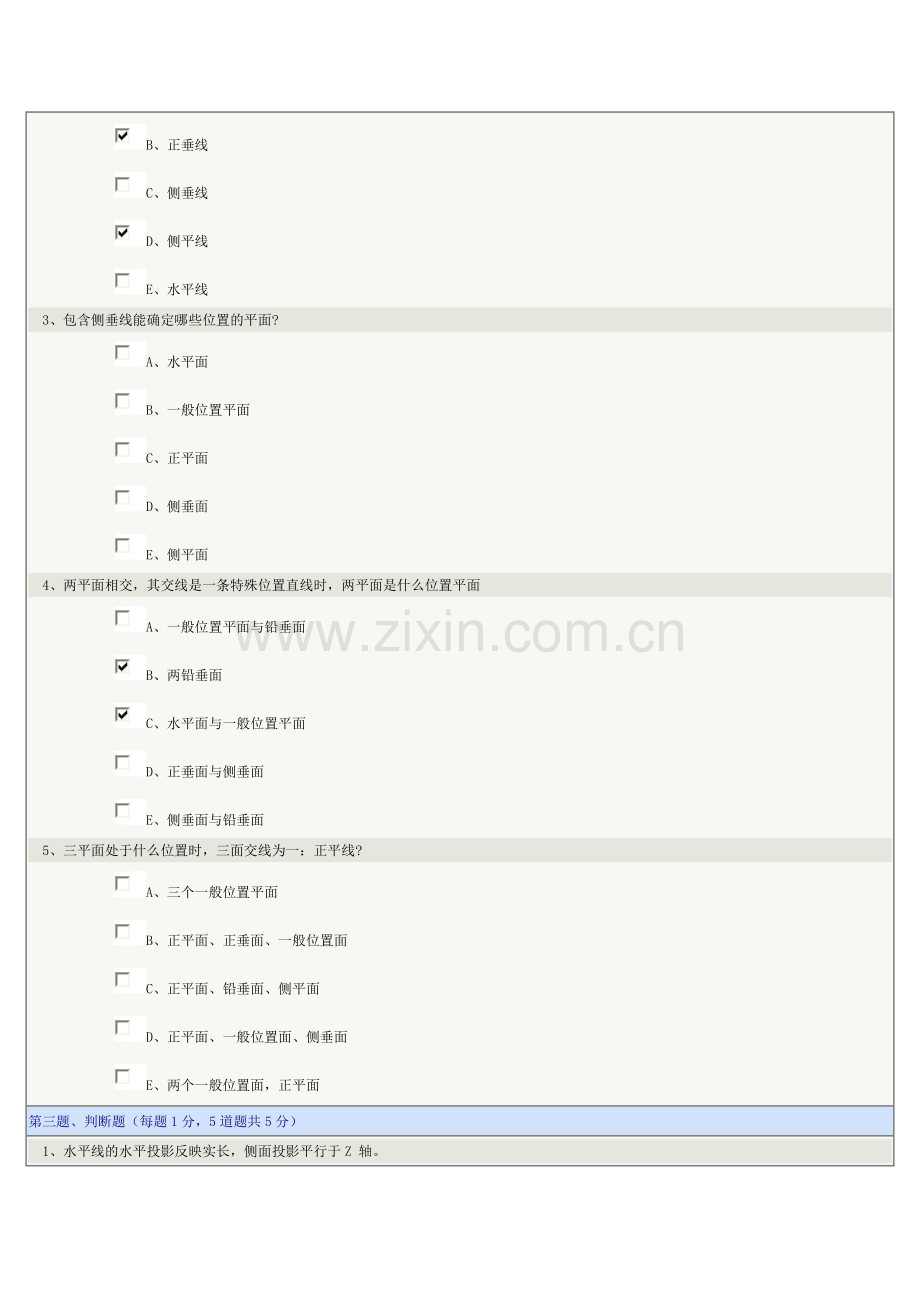

 2、在侧平面内能取哪些线?
A、一般位置直线
B、正垂线
C、侧垂线
D、侧平线
E、水平线

 3、包含侧垂线能确定哪些位置的平面?
A、水平面
B、一般位置平面
C、正平面
D、侧垂面
E、侧平面

 4、两平面相交，其交线是一条特殊位置直线时，两平面是什么位置平面
A、一般位置平面与铅垂面
B、两铅垂面
C、水平面与一般位置平面
D、正垂面与侧垂面
E、侧垂面与铅垂面

 5、三平面处于什么位置时，三面交线为一：正平线?
A、三个一般位置平面
B、正平面、正垂面、一般位置面
C、正平面、铅垂面、侧平面
D、正平面、一般位置面、侧垂面
E、两个一般位置面，正平面

第三题、判断题（每题1分，5道题共5分）
 1、水平线的水平投影反映实长，侧面投影平行于Z 轴。
正确
错误

 2、三面投影体系中点的投影规律为长对正、高平齐、宽相等。
正确
错误

 3、形成重影点的条件为 空间两点有一个坐标相等。
正确
错误

 4、平面在三面投影体系中的位置，可分为投影面垂直面、投影面平行面、一般位置平面。
正确
错误

 5、若直线垂直于一平面,则该直线必垂直于平面内的一切直线。
正确
错误

窗体底端
