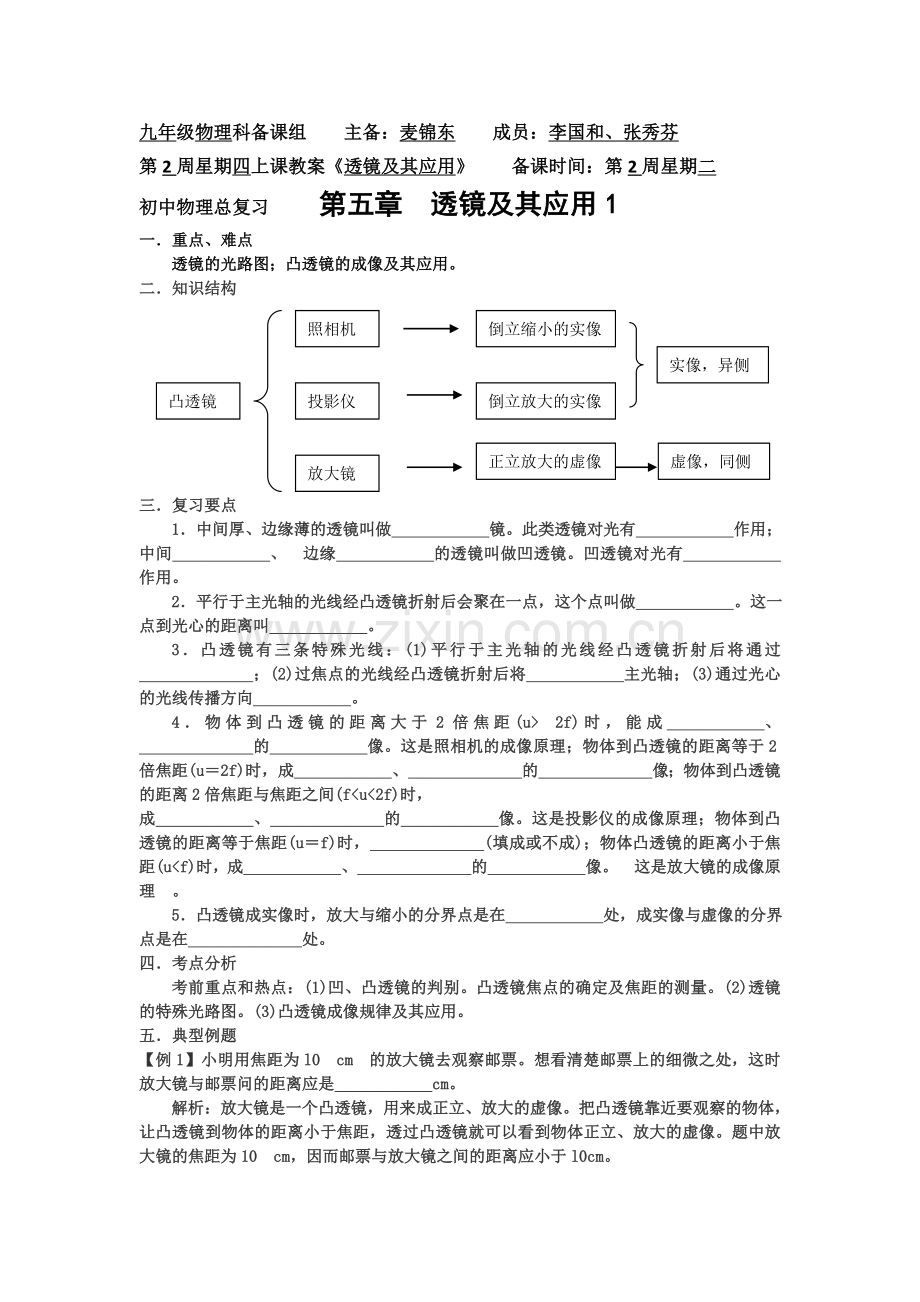

九年级物理科备课组 主备：麦锦东 成员：李国和、张秀芬
第2周星期四上课教案《透镜及其应用》 备课时间：第2周星期二
初中物理总复习 第五章 透镜及其应用1
一．重点、难点
透镜的光路图；凸透镜的成像及其应用。
二．知识结构
照相机
倒立缩小的实像

实像，异侧

凸透镜
倒立放大的实像
投影仪

虚像，同侧
正立放大的虚像

放大镜

三．复习要点
1．中间厚、边缘薄的透镜叫做      镜。此类透镜对光有      作用；中间      、 边缘      的透镜叫做凹透镜。凹透镜对光有      作用。
2．平行于主光轴的光线经凸透镜折射后会聚在一点，这个点叫做      。这一点到光心的距离叫      。
3．凸透镜有三条特殊光线：(1)平行于主光轴的光线经凸透镜折射后将通过       ；(2)过焦点的光线经凸透镜折射后将      主光轴；(3)通过光心的光线传播方向      。
4．物体到凸透镜的距离大于2倍焦距(u> 2f)时，能成      、       的      像。这是照相机的成像原理；物体到凸透镜的距离等于2倍焦距(u＝2f)时，成      、       的       像；物体到凸透镜的距离2倍焦距与焦距之间(f<u<2f)时，
成      、       的      像。这是投影仪的成像原理；物体到凸透镜的距离等于焦距(u＝f)时，       (填成或不成)；物体凸透镜的距离小于焦距(u<f)时，成      、       的      像。 这是放大镜的成像原理 。
5．凸透镜成实像时，放大与缩小的分界点是在      处，成实像与虚像的分界点是在       处。
四．考点分析
考前重点和热点：(1)凹、凸透镜的判别。凸透镜焦点的确定及焦距的测量。(2)透镜的特殊光路图。(3)凸透镜成像规律及其应用。
五．典型例题
【例1】小明用焦距为l0 cm 的放大镜去观察邮票。想看清楚邮票上的细微之处，这时放大镜与邮票问的距离应是      cm。
解析：放大镜是一个凸透镜，用来成正立、放大的虚像。把凸透镜靠近要观察的物体，让凸透镜到物体的距离小于焦距，透过凸透镜就可以看到物体正立、放大的虚像。题中放大镜的焦距为10 cm，因而邮票与放大镜之间的距离应小于l0cm。
启迪：本题考查光学仪器之一的放大镜的应用，解答这类光学仪器应用题时，应密切联系相关的光学知识进行分析。

六．巩固练习
1.完成下列光路图：
·
·
·
·

2. 在下面各图中填入适当的透镜：

3.一个焦距为10cm的凸透镜,当物体从离透镜30cm处逐渐移到离透镜20cm处的过程中,像与像距的变化为( )
　　A.像逐渐变小,像距逐渐变小 B.像逐渐增大,像距逐渐增大
　　C.像先小后大,像距逐渐增大 D.像逐渐增大,像距逐渐变小
4.一物体放在凸透镜前18cm处，在透镜另一侧20cm处成一清晰像，则此透镜的焦距 ( )
　　A.一定大于20 cm B.一定小于9 cm
C.一定在10 cm到8 cm之间 D.一定在9 cm到10 cm之间
5.在观察凸透镜成像的实验中，把物体从距凸透镜2倍焦距之外逐渐向凸透镜靠拢的过程中，光屏上所成的像将( )
A. 一直变大 B.一直变小 C.先变大后变小 D.先变小后变大
6.一个物体在凸透镜前主光轴上，在另一侧的光屏上形成该物体明亮、清晰的实像，当用不透光的物体遮住凸透镜的上半部分后，物体此时在光屏上形成的像是( )
　　A.只有上半部分，亮度不变 B.只有下半部分，亮度不变
C.与原来相同，亮度不变 D.与原来相同，亮度变暗
