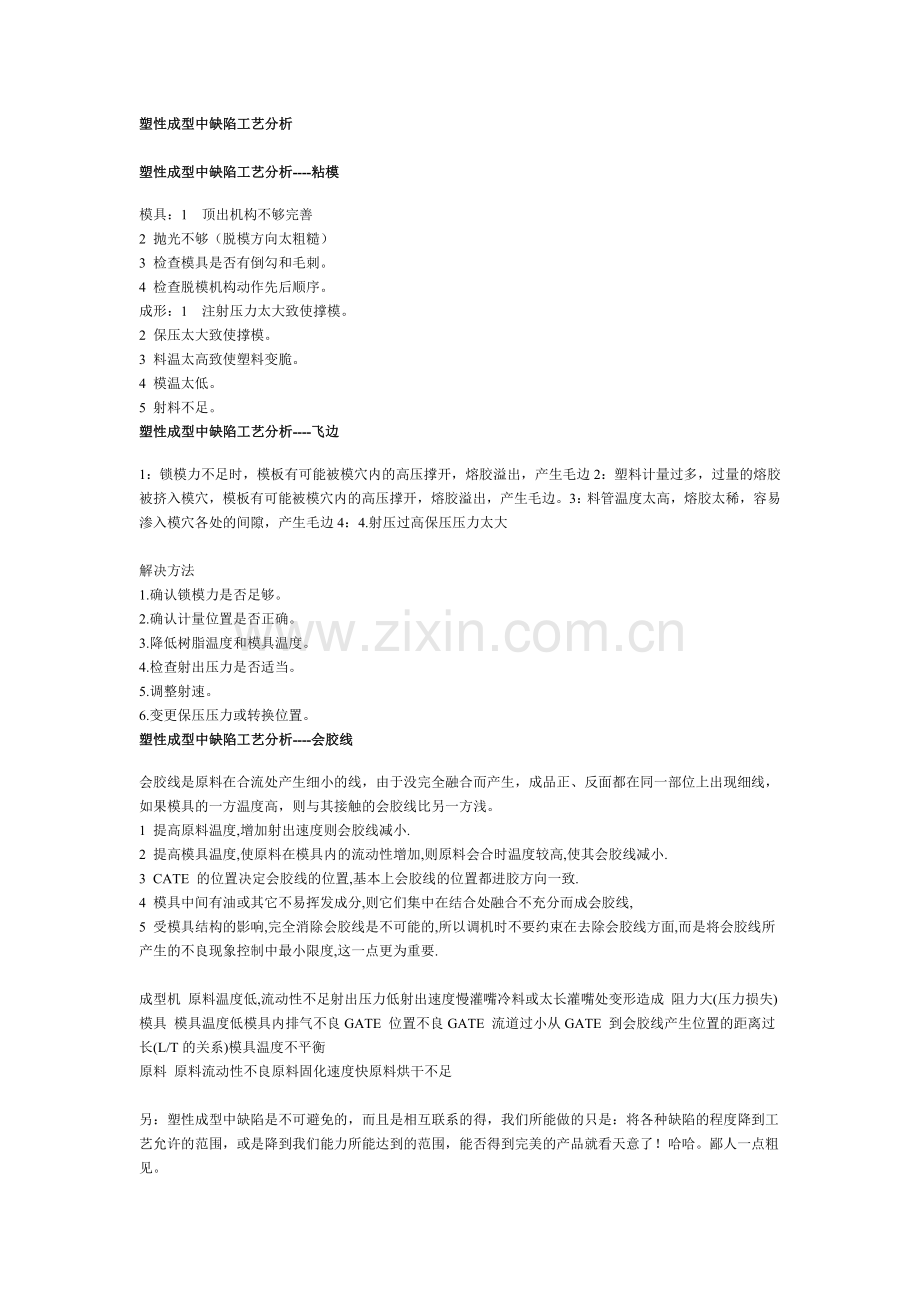

塑性成型中缺陷工艺分析

塑性成型中缺陷工艺分析----粘模
模具：1　顶出机构不够完善　
2 抛光不够（脱模方向太粗糙）
3 检查模具是否有倒勾和毛刺。
4 检查脱模机构动作先后顺序。
成形：1　注射压力太大致使撑模。
2 保压太大致使撑模。
3 料温太高致使塑料变脆。
4 模温太低。
5 射料不足。
塑性成型中缺陷工艺分析----飞边
1：锁模力不足时，模板有可能被模穴内的高压撑开，熔胶溢出，产生毛边2：塑料计量过多，过量的熔胶被挤入模穴，模板有可能被模穴内的高压撑开，熔胶溢出，产生毛边。3：料管温度太高，熔胶太稀，容易渗入模穴各处的间隙，产生毛边4：4.射压过高保压压力太大

解决方法
1.确认锁模力是否足够。
2.确认计量位置是否正确。
3.降低树脂温度和模具温度。
4.检查射出压力是否适当。
5.调整射速。
6.变更保压压力或转换位置。
塑性成型中缺陷工艺分析----会胶线
会胶线是原料在合流处产生细小的线，由于没完全融合而产生，成品正、反面都在同一部位上出现细线，如果模具的一方温度高，则与其接触的会胶线比另一方浅。
1 提高原料温度,增加射出速度则会胶线减小.
2 提高模具温度,使原料在模具内的流动性增加,则原料会合时温度较高,使其会胶线减小.
3 CATE 的位置决定会胶线的位置,基本上会胶线的位置都进胶方向一致.
4 模具中间有油或其它不易挥发成分,则它们集中在结合处融合不充分而成会胶线,
5 受模具结构的影响,完全消除会胶线是不可能的,所以调机时不要约束在去除会胶线方面,而是将会胶线所产生的不良现象控制中最小限度,这一点更为重要.

成型机 原料温度低,流动性不足射出压力低射出速度慢灌嘴冷料或太长灌嘴处变形造成 阻力大(压力损失)
模具 模具温度低模具内排气不良GATE 位置不良GATE 流道过小从GATE 到会胶线产生位置的距离过长(L/T的关系)模具温度不平衡
原料 原料流动性不良原料固化速度快原料烘干不足

另：塑性成型中缺陷是不可避免的，而且是相互联系的得，我们所能做的只是：将各种缺陷的程度降到工艺允许的范围，或是降到我们能力所能达到的范围，能否得到完美的产品就看天意了！哈哈。鄙人一点粗见。
塑性成型中缺陷工艺分析----注塑不满
注塑不满的主要原因是计量不够及熔体因冷却或流动性（熔融指数低）的原因。
解决主要是从以下方面着手：
材料
提高材料的流动性，根据流动比选择适当的熔融指数材料
模具
1.浇口加大及抛光流道，减小进胶阻力。
2.增加排气。
3.冷却水道设计预防有过冷部份
产品
1.预防有过薄的结构
工艺
1.尽可能提高注塑温度及模具温度，增加材料的流动性
2.尽可能提高注塑速度和压力，缩短产品填充时间
3.稍增加保压时间和压力，以利二次补料
4.稍增加背压（作用不太）
注塑机
检查是否堵塞。

注塑不满，主要是如何提高材料的流动性，其中温度对它的影响最大，速度次之，压力再次之，从这方面考虑，定能解决此问题。
塑性成型中缺陷工艺分析----熔接痕
产品接痕通常是由于在拼缝处温度低、压力小造成。
⑴温度问题：
①料筒温度太低；
②喷嘴温度太低；
③模温太低；
④ 拼缝处模温太低；
⑤ 塑料熔体温度不均。
⑵注塑问题：
① 注射压力太低：
② 注射速度太慢。
(3)模具问题：
<1>拼缝处排气不良；
<2>部件排气不良；
<3>分流道太小；
<4>浇口太小；
<5>三流道进口直径太小；
<6>喷嘴孔太小；
<7>浇口离拼缝处太远，可增加辅助浇口；
<8>制品壁厚太薄，造成过早固化；
<9>型芯偏移，造成单边薄；
<10>模子偏移，造成单边薄
<11>制件在拼缝处太薄，加厚；
<12>充模速率不等；
<13>充模料流中断。
(4)设备问题：
①塑化容量太小；
②料筒中压力损失太大（柱塞式注压机）。
⑹物料问题：
①物料污染；
②物料流动性太差，加润滑剂改善流动性。
塑性成型中缺陷工艺分析----翘曲
射出时，模具内树脂受到高压而产生内部应力，脱模后，成品两旁出现变形弯曲，薄壳成型的产品容易产生变形。
1 成型品还没有充分冷却时，进行顶出，通过顶针对表面施加压力，所以会造成翘曲或变形。
2 成型品各部冷却速度不均匀时，冷却慢收缩量加大，薄壁部分的原料冷却迅速，粘度提高，引起翘曲。
3 模具冷却水路位置分配不均匀，须变更温度或使用多部模温机调节。
4 模具水路配置较多的模具，最好用模温机分段控制，已过到理想温度。

成型机 原料温度低，流动性差，保压高，保压时间长，射出压力高，射出速- 度慢， 冷却时间短
模具 模具温度低，模具上有温差，模具冷却不均匀不充分，脱模不良
原料 原料的流动性不够
塑性成型中缺陷工艺分析----产品发脆
产品发脆往往由于物料在注塑过程中降解或其他原因。
⑴注塑问题：
<1>料筒温度低，提高料筒温度；
<2>喷嘴温度低，提高它；
<3>如果物料容易热降解，则降低料筒喷嘴温度；
<4>提高注射速度；
<5>提高注射压力；
<6>增加注射时间；
<7>增加全压时间；
<8>模温太低，提高它；
<9>制件内应力大，减少内应力；
<10>制件有拼缝线，设法减少或消除；
<11>螺杆转速太高因而降解物料。
⑵模具问题：
①制品设计太薄；
②浇口太小；
③分流道太小；
④制品增加加强筋、圆内角。
⑶物料问题：
①物料污染；
②物料未干燥好；
③物料中有挥发物；
④物料中回料太多或回料次数太多；
⑤物料强度低。
⑷设备问题：
①塑化容量太小；
②料筒中有障碍物促使物料降解
塑性成型中缺陷工艺分析----尺寸不准
原因一：成型用胶料
胶料的流动性过强，向上收缩率有差异

原因二：注塑机及注塑条件
1.射胶压力太低
2.保压太低
3.模温不适当
4.冷却时间太短
5.锁模力不足够

原因三：产品及模具设计
1.产品的尺寸公差太严格
2.模具不够刚硬
3.入水形式和位置不当
塑性成型中缺陷工艺分析---注射不足（缺料）
1）注射不足（缺料）
解决方法：
1. 提高最大射出压力和射出速度，提高模具温度和树脂温度。
2. 提高背压，提高料管温度。
3. 减慢射速、减小锁模力。
