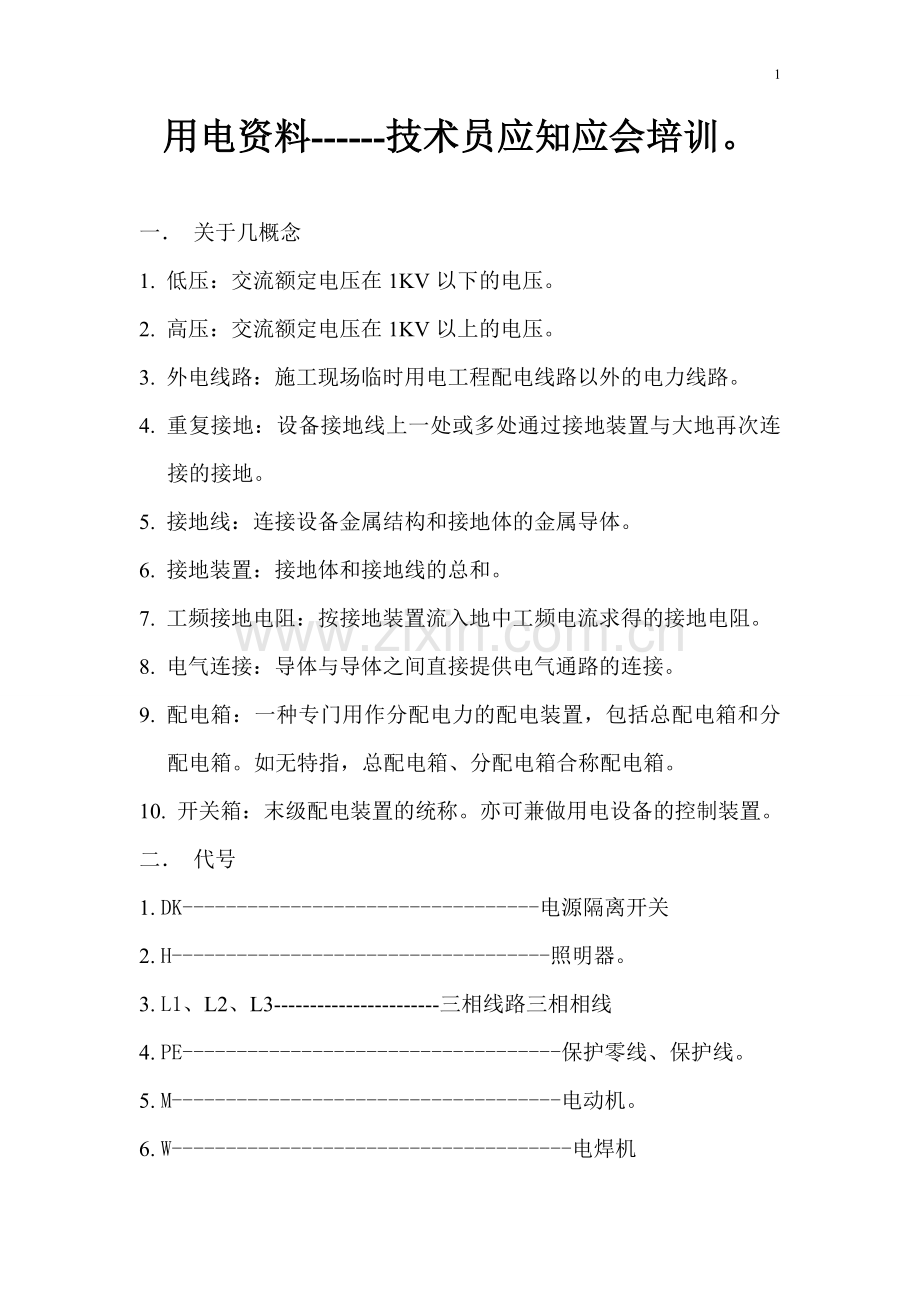

用电资料------技术员应知应会培训。

一． 关于几概念
1. 低压：交流额定电压在1KV以下的电压。
2. 高压：交流额定电压在1KV以上的电压。
3. 外电线路：施工现场临时用电工程配电线路以外的电力线路。
4. 重复接地：设备接地线上一处或多处通过接地装置与大地再次连接的接地。
5. 接地线：连接设备金属结构和接地体的金属导体。
6. 接地装置：接地体和接地线的总和。
7. 工频接地电阻：按接地装置流入地中工频电流求得的接地电阻。
8. 电气连接：导体与导体之间直接提供电气通路的连接。
9. 配电箱：一种专门用作分配电力的配电装置，包括总配电箱和分配电箱。如无特指，总配电箱、分配电箱合称配电箱。
10. 开关箱：末级配电装置的统称。亦可兼做用电设备的控制装置。
二． 代号
1. DK---------------------------------电源隔离开关
2. H-----------------------------------照明器。
3. L1、L2、L3-----------------------三相线路三相相线
4. PE-----------------------------------保护零线、保护线。
5. M------------------------------------电动机。
6. W-------------------------------------电焊机
7. TN-S----------------------------------工作零线和保护零线分开设置的接零保护系统。
三．“临时用电组织设计”的格式
1.现场勘测：工程简介；位置左邻右舍。（了解建筑物所在位置，待建与已建工程的关系。测绘地形、地貌；确定地下有无上下水管道或其他管线，周围有无外电架空线路，临建线路与外电线路的安全距离是否满足规范要求；弄清高压侧电压等级）。
2.确定电源进线，配电室，用电设备位置置及电线走向。（根据建设方提供的全套图纸，我们要按建筑物的栋数、建筑面积、层数、结构类型来确定用电设备的数量。如果用电设备较少，可与甲方共用其单位的变压器；弄清甲方供电系统是三相四线还是三相五线制；电源线路是架空或是地埋；供电方向、位置等。如果用电量大，就要弄清高压侧电压等级，计算出报装容量到电业局批准后，再做临电设计。但施工区域范围内的高压线路电压等级要弄清楚，以便于将来安装塔吊施工考虑防护。）
3.工地所有用电设备功率、台数以及室外施工照明和室内照明用电等用电一览表。（统计时可以按机械的用途分类顺序填写：起重机，龙门架，搅拌机，木工机具，钢筋机具，振捣机具，夯实机具，水泵，电焊机具和施工照明生活用电，这样有利于计算。）
4.用电设备的额定功率确定：
建筑施工机具铭牌都标有额定功率，但由于各设备工作条件不同，我们不能简单地把铭牌上规定的额定功率相加，必须首先把额定功率换算到统一规定的工作制下才能相加。
怎样换算？
▲长期连续工作制：指在规定环境温度下连续运行，就是其铭牌上的额定功率。
▲短时工作制：是指运行时间短而停歇时间长，就是其铭牌上的额定功率。
▲反复短时工作制：指设备以断续方式反复进行工作，工作时间与停歇时间相互交替重复。设备的功率就是将设备在某一暂载率下铭牌上的功率统一换算到一个标准暂载率下的功率。如：塔吊电动机规定统一换算到Jc=25%KW
Pe=2Pn×(KW)
Jc---------铭牌暂载率
Pn-----------铭牌额定功率
Sn-----------铭牌额定视在功率（交流焊机）KW
▲白炽灯，碘钨灯容量等于灯泡额定功率。
高压汞灯，金属、卤化物灯的设备等于灯泡额定功率1.1倍。
Pe=各种白炽灯功率+1·1倍卤灯
5. 计算负荷：
▲计算负荷的确定方法较多，目前我国常采用需要系数法和二项式法。需要系数法一般适用于计算用电设备容量相差不大的情况。采用需要系数法就是用电设备组在最大负荷时需要的有功功率与其设备容量的比值。
用电设备组名称

Kx
Cos中

混凝土搅拌机砂浆搅拌机
10台以上
10台以下
0.7
0.6
0.68
0.65

提升级、起重机
10台以下
0.3
0.7

电焊机
10台以下
0.45
0.45

▲计算：
Pjs (各用电设备的有功功率) =======Kx(需要系数)×∑Pe(所有用电设备有功计算荷载)
Pjz（总的计算负荷）=============== Kx(需要系数) ×∑Pjs(各用电设备的有功功率)

充分理解：cos中
视在功率↘
⊿←无功功率
有功功率↗

▲公式：
Pjz（总的计算负荷）===============1.05（0.7×∑Pjs×(各用电设备的有功功率)+0.45×∑Pjs(各用电焊机的有功功率)+照明功率。
6. 导线选择：
为了保证安全供电选择导线必须满足四个条件：
① 导线能承受最低的机械强度；《施工现场临时用电安全技术规范》（JGJ46-2005）中规定：“架空线路必须采用绝缘导线。按机械强度要求，绝缘铜线截面不小于10m㎡,绝缘铝线截面不小于16m㎡,在跨越铁路，公路，河流，电力线路挡距内，绝缘铜线截面不小于16m㎡，绝缘铝线截面不小于25m㎡.
② 导线负荷电流不大于其长期连续负荷允许载流量。同一截面的导线，在不同的敷设条件下，安全载流量是不一样的。同一截面的导线，架空敷设就比穿管敷设载流量大。
计算方法是先求出负载实际电流，再查绝缘导线安全载流量表

可得到导线截面值。负载计算电流公式：
Ijs=Kx∑P(各负载铭牌功率总和KW)
√3×Cos中（平均功率因数）×U（线电压）A
各种导线在不同条件下长期载流量表：
导线截面
在空气中塑料铝线
在空气中橡套铜线
穿铁管中塑料铝线4芯
穿铁管中塑料铜线4芯
穿塑料管塑料铝线4芯
穿塑料管塑料铜线4芯
穿塑料管橡套铜线4芯
1.5
19
24
12
17

14
13
2.0
22
28
13
18

16
15
2.5
26
32
19
26
16
20
19
4
34
43
26
34
20
28
27
6
44
56
32
42
27
35
33
10
62
80
42
55
35
47
45
16
85
105
45
73
48
62
59
25
110
140
74
96
65
85
80
35
140
170
93
120
84
96
100
50
175
210
100
125
90
107
110
70
225
270
140
183
128
163
155
出自《内外线电工必读》
③ 按容许电压降选择导线截面：一般电网规定容许电压降为±5%，临时供电线路可降到±8%
④ 单相线路的零线截面与相线截面相同，三相四线的工作零线和保护零线截面不小于相线截面的50%。
7.低压电器选择：
▲国产塑壳式自动空气开关保护特性主要分为过流保护、过载保护、和欠压保护。
▲按电压选择：主要用在380V,220V供电线路中，现场施工中额定电压要大于或等于线路额定电压。
▲按电流选择：国产塑壳式自动空气开关，额定电流分10，20，50，100，200，400现场施工中额定电流要大于或等于线路计算电流或实际电流
▲按瞬时或短时过电流脱扣器的整定电流选择瞬时或短时过流脱扣器的整定电流，应能躲开线路的尖峰电流。
▲瞬时脱扣器一般做短路保护。
短延时脱扣器既可作短路保护，也可作过载保护。
长延时脱扣器只能做过载保护。
▲一般情况下，本级动作电流整定值应大于或等于下一级自动空气开关短延时或瞬时动作整定值的1.2倍。
漏电保护选择：总配电箱中漏电保护器额定漏电动作电流应大于30mA，额定漏电 动作时间应大于0.1S。
开关箱中漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1S。
7. 接地装置：
▲不得采用铝导体和螺纹钢做接地体或地下接地线。垂直接地体宜采用角钢、圆钢或光面圆钢。
做防雷接地的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。
▲接地体采用钢管、圆钢、角铁长度2.5M垂直埋设后，顶端离地面应不小于0.8M；水平埋设应离地面0.8~1M。 自《内外线电工必读》
8. 绘制临时用电工程图：
▲电工系统图形符号：
▲临时供电施工图是组织设计的具体表现。进行计算后的导线截面及各种电气设备都要体现在施工图中。施工人员依照施工图，布置配电箱，按照施工图敷设线路。主要分施工平面图和供电系统图。
▲施工平面图内容包括：
①、临舍与原建筑物位置；
②电源进线位置、方向及各供电线路导线敷设方式、截面、根数、走向；
③变压器、配电室、总配电箱、分配电箱及开关箱的位置、之间的电气连接关系。
④施工场现照明及临建内照明；
⑤工作接地，重复接地，保护接地，防雷接地的位置及接地及材料做法。
▲供电系统图内容：
①标明变压器高压侧电压等级，导线截面进线方式低压侧继电保护及仪表型号容量；
②低压侧供电系统形式TN-C-S；TN-S
③各箱体电气联系；
④配电线路导线截面、型号、PE线截面、敷设方式及走向；
⑤电器开关型号、容量；
⑥标明各用电设备名称、容量。
9. 制定安全用电措施：
安全用电技术措施包括两方面：安全用电技术措施和为了保证安全用电和供电的可靠性在组织上采取的各项措施(各种制度的建立、组织管理)。
安全用电技术措施
①TN-S 供电系统：把工作零线N和专用保护零线PE在供电电源严格分开的供电系统。是三相五线供电。它的优点是，专用保护零线PE上无电流，PE线专门承接故障电流，确保其保护装置动作。应特别指出，PE线不许断线。在供电末端应做重复接地。
②TN-C-S供电系统：供电系统在变压器处未接PE线，是三相四线制供电。可在施工现场总闸箱的总漏保一次进线端的工作零线N处引出一根专用PE线，这种系统为TN-C-S系统。保护零线PE上无电流，PE线专门承接故障电流，确保其保护装置动作。应特别指出，PE线不许断线、不许安装开关、不准进入漏电保护器（因为线路末端漏电保护动作，会使前级漏电保护器动作）。在供电末端应做重复接地。
③三级用电两极保护。
④设置漏电保护器：
总配电箱中漏电保护器额定漏电动作电流应大于30mA，额定漏电 动作时间应大于0.1S。
开关箱中漏电保护器的额定漏电动作电流不应大于30Ma,额定漏电动作时间不应大于0.1S。使用潮湿和有腐蚀介质场所的漏电保护应采用防溅型产品，其额定漏电动作电流应不大于15mA,额定漏电动作时间应小于0.1S.
⑤依据工作环境，潮湿，隧道使用安全电压
⑥电气设备的设置应符合下列要求：
略
﹛闸箱高度，与设备距离，开关箱一机一闸一箱，闸箱的要求。短路、过载、接地（零）防雷等﹜
⑦电气设备的安装要求：
略
（电气设备应安装在金属或非木质的绝缘底板上；电器安装不得歪斜和松动、电器之间距及与四周距离；导线接头不得松动，绝缘导线不得外露带电部分；导线剥削不可过长）
⑧电气设备的防护：
略
（在建工程不得在高压线下，不得搭设作业棚；域外电的安全距离；设备绝缘措施;条件恶劣时的采取措施（防静电荷电磁感应等)；警告标示牌；派监护人员等）
⑨ 电工、维修人员的要求：
略
（培训，上岗证 ，劳动用品，锁闸箱，发现问题及时解决或上报；填写记录检查等）
⑩施工现场的配电线路：（规范要求）
施工现场电缆线路：（规范要求）
室内导线的敷设及照明装置： （规范要求）
⑾触电急救措施
施工用电技术措施的核心内容是用电组织设计，它使用电更加科学，合理，安全，经济，可靠。安全技术措施的重点是三相技术原则：即三级配电、两级漏电保护、TN-S接零保护系统。
组织措施：
建立临时用电施工组织设计和技术措施的编制、审批、并存档；
①建立技术交底制度；（附内容）
②建立安全检测制度；（附内容）
③建立电气维修制度；（附内容）
④建立工程拆除制度；（附内容）
⑤建立安全检查和评估制度；（附内容）
⑥建立安全用电责任制；
⑦建立安全培训制度；（附内容）
⑧预防电气火灾措施；(合理配置用电系统的短路、过载、漏电保护电器；确保PE线连接可靠。电器设备和线路周围不堆放并清除易燃易爆物品或做隔离。不得在电器设备周围使用火源。用电设备场所配置灭电火灾的灭火器材。按规范设置防雷装置。）
应急救援预案（急救措施）

施工现场管理层用电安全管理什么？
1.现场勘测：左邻右舍位置。（了解建筑物所在位置，待建与已建工程的关系。测绘地形、地貌；确定地下有无上下水管道或其他管线，周围有无外电架空线路，临建线路与外电线路的安全距离是否满足规范要求；弄清高压侧电压等级）。
2.确定电源进线，配电室，用电设备位置置及电线走向。（根据建设方提供的全套图纸，我们要按建筑物的栋数、建筑面积、层数、结构类型来确定用电设备的数量。如果用电设备较少，可与甲方共用其单位的变压器；弄清甲方供电系统是三相四线还是三相五线制；电源线路是架空或是地埋；供电方向、位置等。如果用电量大，就要弄清高压侧电压等级，计算出报装容量到电业局批准后，再做临电设计。但施工区域范围内的高压线路电压等级要弄清楚，以便于将来安装塔吊施工考虑防护。）
⒊编制临时用电施工组织设计。
⒋绘制临时用电平面布置图和安全技术交底及其下达。
⒌安装完毕项目经理组织技术负责人、安全员及相关人员进行验收。 验收注意事项：
①总闸箱应有配电室或防护棚；其进户门应朝外开。
②架设线路应高出地面4M，平顺松紧一致。地埋电缆地面应有方位标识，以防以后工作中挖断电缆，造成事故。地埋电缆要穿管并与电闸箱进线口相接。
③塔吊等大型设备要在其开关箱处做PE线重复接地和高于30M设备要做2点符合规范的防雷接地线。
④所有电闸箱必须有门和搭扣，上锁。
⑤塔吊电缆要每3M用木杆挑出分担荷载。
⑥工人宿舍、食堂要按规范安装灯口（2·4M）、插座（1·2M）；拉线开关要正规安装在离门口15cm，高至少2·5M处。不准随意用电线悬挂在钢管架上。
⒍每周组织用电安全检查，开会并记录。平时特别注意电缆或单相电线拖地、拖在水中问题，架空线路与架管相碰磨檫问题。各级漏电保护灵敏问题，应及时检查修复或更换。
⒎加强安全保卫，防止电器或电缆丢失。
