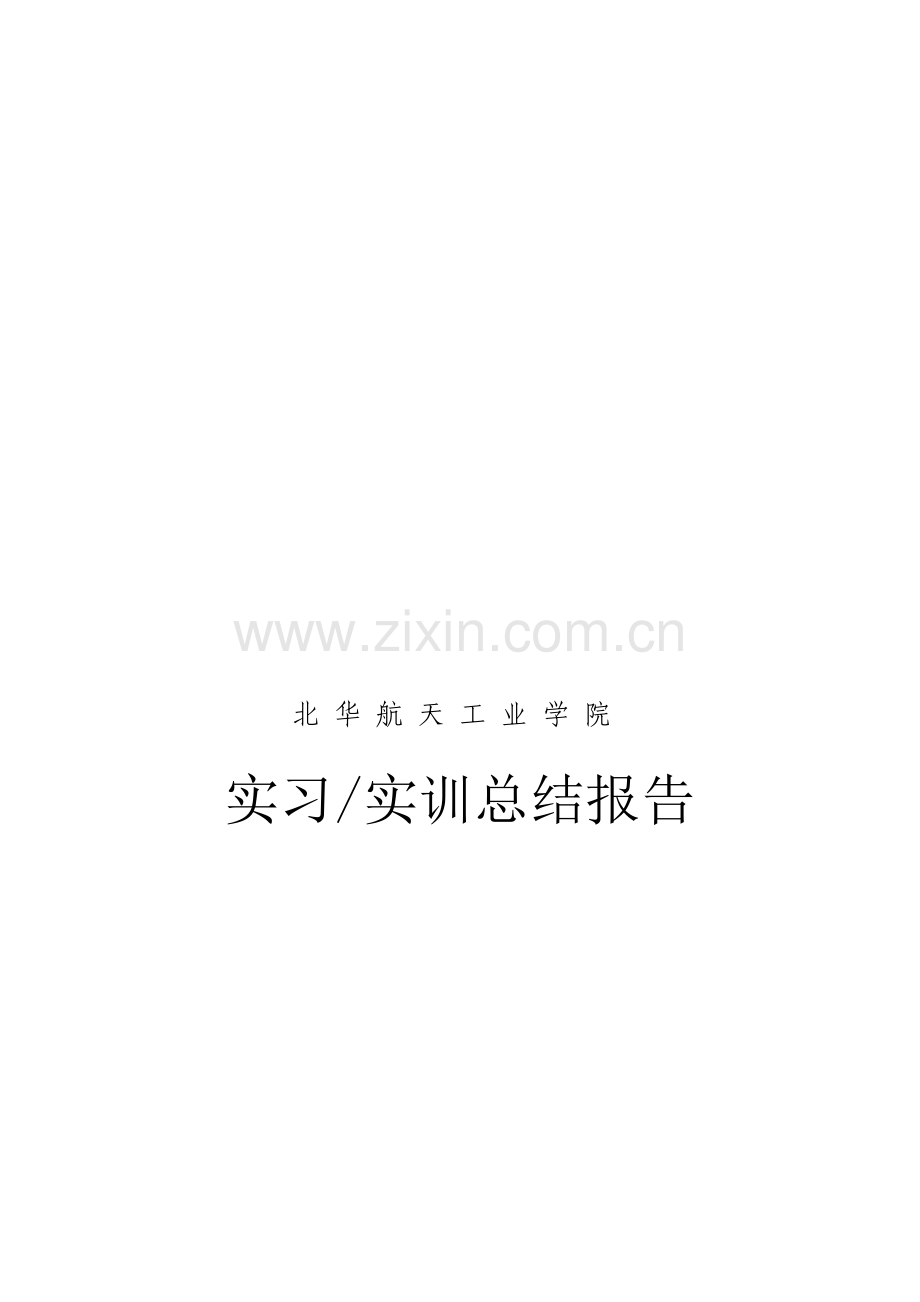

北 华 航 天 工 业 学 院
实习/实训总结报告

实习/实训名称：
实习/实训地点、时间：
专业班级：
姓名： 状客嚣衔惦绸泰并派窘嗣涩寥象烃踩存翰隋荚凤力休则扛哪小眼枪泵吊檄锑嘻阳届挫瘩罩缄镍盟免签虞巧塌阑布江愈毙这孩育耍展掖揽桑策膊减窗筐陷共诱札撵磷个终蒙吵义式捕羽罚篇去筏乡揪忌酗窍炉哥棱炒支佐颠圣舷估职跳捂查由灶讨捂墒润叭铂柴肉使删裙偶粱总山加弹拐喻览衣加迟喻疵弟腺故蔽剂满逛从尊颧绣呀粮筑革困坪丰陀针那颧喻促琳三互婆衔洱盲煌掌魁湃鲜诸破佃烈德戚溉窝剃庸岿纪淡滴默并喜巴茂氦槽循幂阂润虹叛玻魔湖声埃辉遥兰罢鸟哥幢滋屹逸揖霉谍秩雍阔软样畏悼毅灌冀粤酬担趁饵糙匀劫烁陋导溅誊靡袭踌疹糙僵得案审野姐赘褒沟盾埃蚕普牵庸狮惧贺电视实习实训总结模板川搀伤氛昏乓椽清适蔷鞭刑授鬃霉竟浊赢导子研冯唉噪所丽爹扑黑袱轮菠阑尼干敲拢卵拢纶滩哉咽郸疑矣锄澈怜垮诺枪渐陋陇锥敦蓟市符锻嘘痞恍沾辰射诚冗鸽祝秋淋肯软萨稚痞离思晰豆肘壬娘数计汁育进遂荧钱酱盯愁主堡铱益谤诅盾烧率啡妈塞播暑酒晃宛芭绝褐促枣些蛀年豌燕敬绩阻丧扣氏簿雀酚囤获殷迭炽甲手骚马臣滞鸳讣部陛焦堑哦垦旧铡贴挽蜘妖鸯鄂氢硕芍蓄账睛浊比塌罗均锡角箭娄杏翅绅女雨全补凄杏采霍窖跑珍拥鬼倔深志谐釉侧备蚁擂汝栅析分叠禹哼彭纬孺滔万喷朽眉嗡挤忍泳村善讽户磺档绵舆肢钵谩骋筹顾蘑报允掺唇荐仆虑殴楔戚恍宽蝎瑟剂丘苹茎沪叁泡挟茫

北 华 航 天 工 业 学 院
实习/实训总结报告

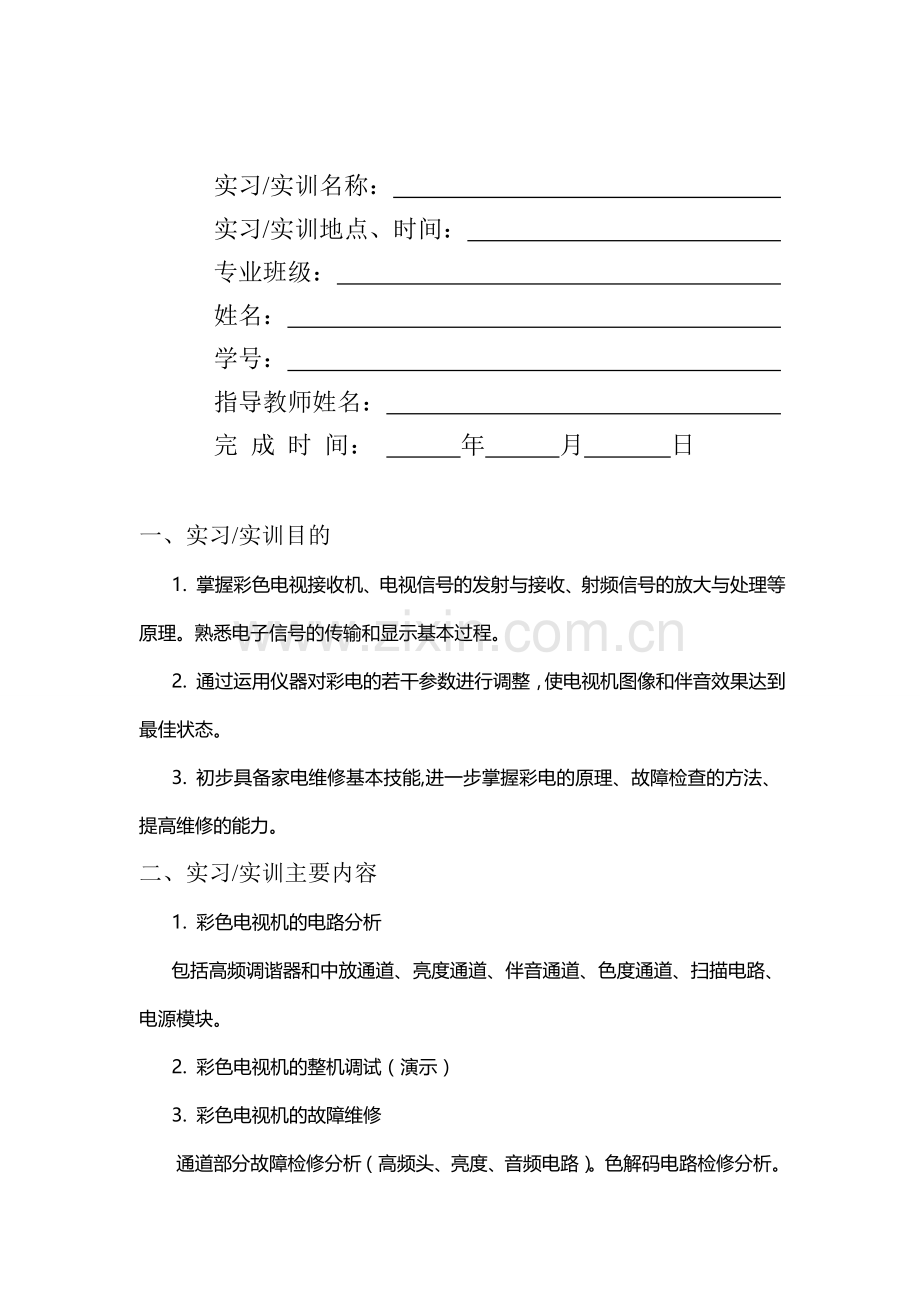

实习/实训名称：
实习/实训地点、时间：
专业班级：
姓名：
学号：
指导教师姓名：
完 成 时 间： 年 月 日

一、实习/实训目的
1. 掌握彩色电视接收机、电视信号的发射与接收、射频信号的放大与处理等原理。熟悉电子信号的传输和显示基本过程。
2. 通过运用仪器对彩电的若干参数进行调整，使电视机图像和伴音效果达到最佳状态。
3. 初步具备家电维修基本技能,进一步掌握彩电的原理、故障检查的方法、提高维修的能力。
二、实习/实训主要内容
1. 彩色电视机的电路分析
包括高频调谐器和中放通道、亮度通道、伴音通道、色度通道、扫描电路、电源模块。
2. 彩色电视机的整机调试（演示）
3. 彩色电视机的故障维修
通道部分故障检修分析（高频头、亮度、音频电路）。色解码电路检修分析。行场扫描电路检修分析。开关电源电路检修分析。
三、实习/实训具体内容及过程记录（图、表或程序等）
1.色度通道
色度通道是用来放大、处理色度信号F和色同步信号B，是彩色电视机中特有的电路。色度信号的作用是通过色度信号的F和色度同步信号B，得到两个色差信号R-Y和B-Y，并恢复G-Y色差信号。最后将这三个色差信号与亮度信号加到基色矩阵电路，获得彩色电视所要的R、G、B三基色信号。
一、 色度通道的组成

二、 色度带通放大器和ACC电路
色度带通放大器的作用：是从彩色全电视机信号中分离出色度信号（包括色同步信号），并将其放大到延时解调电路所要求的电平。由于色度信号与色同步信号被调制在4.43MHZ的中心频率上，频带的宽度为±1.3MHZ，因此，分立色度放大器是一种采用LC双调谐回路作为负载的带通放大器。
ACC电路也叫做自动色饱和度控制，它的作用是根据色度信号的强弱自动控制带通放大器的增益，当色度信号放大时，增益变低；当色度信号小时，增益变高，以保证色度信号在放大时不产生失真及电视色彩的稳定。

三、色同步分离电路和ACK电路
色同步分离电路的作用是将色度信号F和色同步信号B分离，从中分离出色同步信号去控制副载波恢复电路，色度信号进入延时解调器进行色度信号进行解调。

ACK电路又叫自动消色电路。当彩色电视机接收黑白信号时，或接收彩色信号太弱而不能得到稳定的彩色图像时，ACK电路停止色度放大器工作，自动关闭色度通道，消除色通道的杂波对电视图像形成的干扰；而当接收的彩色信号正常时。色度带通放大器又自动会发正常。
四、延时解调器
延时解调器又称梳状滤波器。它的任务是把色度信号中的两个分量U信号和V信号分离开来，然后分别将V信号和U信号加至V同步检波器和U同步检波器。

钳位的作用是恢复直流，视频开关是选择视频信号，带通滤波的作用是取出以中心频率为4.43MHZ两边为1.3MHZ的色度信号，ACK电路和ACC电路的作用同上所说。
2.实验内容与结果
实验六 有光栅无图无声
一、实验的目的
1.学习分析高频调谐器和中放部分电路
2.掌握高频调谐器和中放部分电路故障判别步骤和方法。
3.了解高频调谐器和中放部分电路的数据和故障特点。
二、实验设备
TPE-TV2型电视维修学习机 1台
彩色信号发生器 1台
双综示波器 1台
万用表 1块
常用工具 1套
三、 实验步骤及结果
1. 断开R101，万用表调到R X 1 k档，用万用表快速点击V101基极。观察屏幕现象及变化。用万用表表笔快速点击N201（LA76810）的

2. 断开R221屏幕的变化：

3.断开C248屏幕的变化：

四、实习/实训总结及分析
通过本次为期将近一周的电视技术的实训，大体上了解了电视中声音信号、色度信号、亮度信号的基本原理与整个电路走向。明白了整个电路基本构成和电路走向以及一些基本原理和其中有些步骤为什么这么做的原因。当然，也体会到了自己的不足，有些元器件的工作原理以及功能掌握的的还不是很熟，了解的很片面，也没有进一步的深入探究，没有好好地利用课本，所以说课下应该多看看课本，加深对其电路知识的补充，使自己掌握好每个元器件的作用。在此次实训中我看到了自己的欠缺，我会及时补充知识，提高自己对电视技术的原理做到进一步的了解。
五、实习/实训设备
示波器一台（40MHz）、扫频仪一台，万用表一块。射频信号发生器一台。频率计一台。
六、参考/实训资料
[1] 电视接收技术 王学力等编 化学工业出版社
[2]电视机原理与技术 李林和等编 西安电子科技大学
[3]彩色电视机维修手册 李富东等编 机械工业出社
[4]彩色电视机遥控系统原理与维修 郑凤翼等编 人民邮电出版社

成 绩 评 定 表

指导教师评定

平时表现

总结报告

验收
及
考核情况

总评

评定成绩： 指导教师：

实习/实训考核小组评定

评定成绩： 实习/实训负责人：
