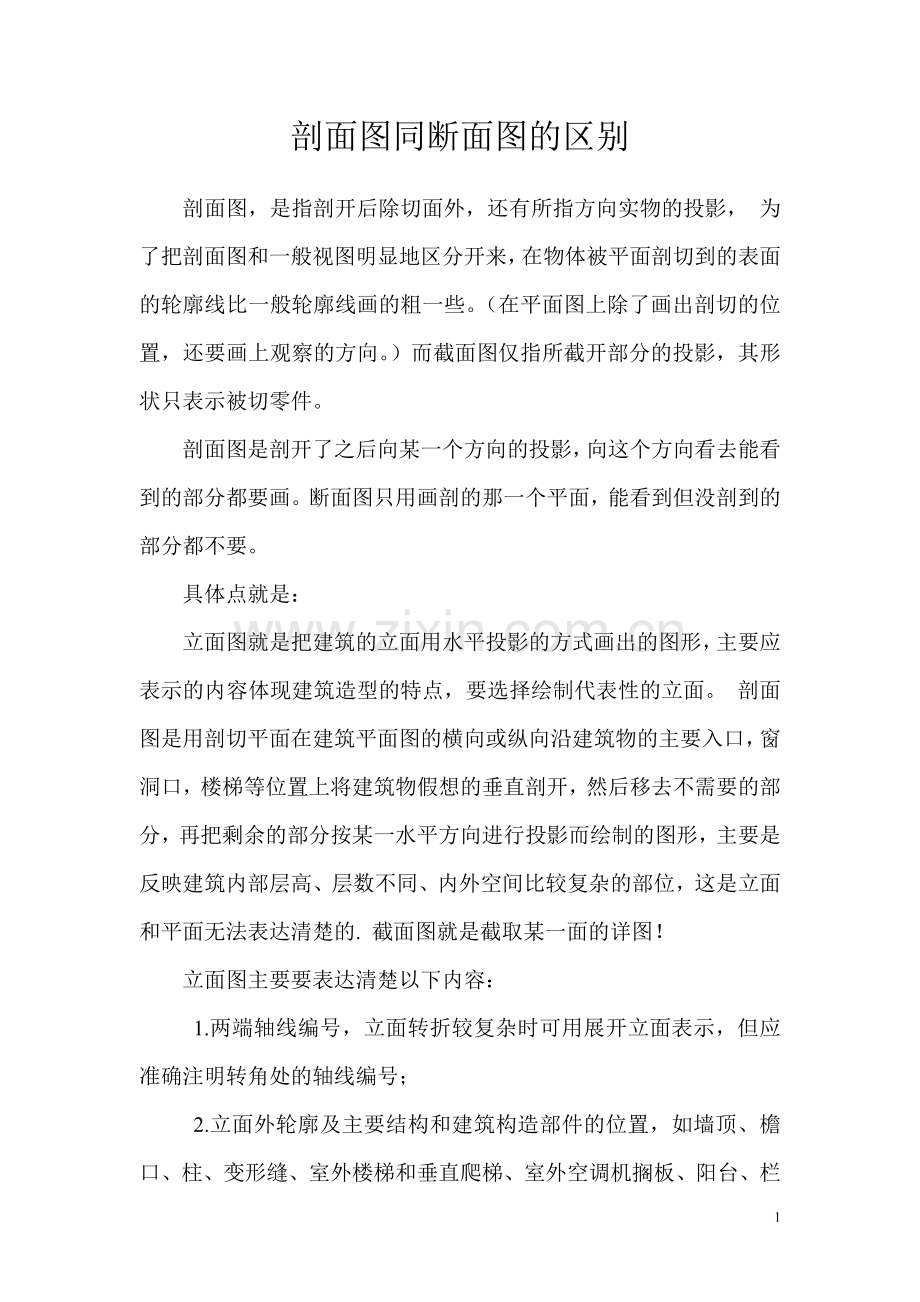

剖面图同断面图的区别

剖面图，是指剖开后除切面外，还有所指方向实物的投影， 为了把剖面图和一般视图明显地区分开来，在物体被平面剖切到的表面的轮廓线比一般轮廓线画的粗一些。（在平面图上除了画出剖切的位置，还要画上观察的方向。）而截面图仅指所截开部分的投影，其形状只表示被切零件。
剖面图是剖开了之后向某一个方向的投影，向这个方向看去能看到的部分都要画。断面图只用画剖的那一个平面，能看到但没剖到的部分都不要。
具体点就是：
立面图就是把建筑的立面用水平投影的方式画出的图形，主要应表示的内容体现建筑造型的特点，要选择绘制代表性的立面。 剖面图是用剖切平面在建筑平面图的横向或纵向沿建筑物的主要入口，窗洞口，楼梯等位置上将建筑物假想的垂直剖开，然后移去不需要的部分，再把剩余的部分按某一水平方向进行投影而绘制的图形，主要是反映建筑内部层高、层数不同、内外空间比较复杂的部位，这是立面和平面无法表达清楚的. 截面图就是截取某一面的详图！
立面图主要要表达清楚以下内容：
1.两端轴线编号，立面转折较复杂时可用展开立面表示，但应准确注明转角处的轴线编号；
2.立面外轮廓及主要结构和建筑构造部件的位置，如墙顶、檐口、柱、变形缝、室外楼梯和垂直爬梯、室外空调机搁板、阳台、栏杆、台阶、坡道、花台、雨篷、勒脚、门窗、洞口、门头、雨水管，以及其他装饰构件、线脚和粉刷分格线等，以及关键控制标高的标注等；外墙的留洞应注尺寸与标高或高度尺寸(宽X高X深及定位关系尺寸)；
3.平、剖面未能表示出来的屋顶、檐口、女儿墙、窗台以及其他装饰构件、线脚等的标高或高度；
4.在平面图上表达不清的窗编号；
5.各部分装饰用料名称或代号，构造节点详图索引；
6.图纸名称、比例；
7.各个方向的立面应绘齐全，但差异小、左右对称的立面或部分不难推定的立面可简略；内部院落或看不到的局部立面，可在相关剖面图上表示，若剖面图未能表示完全时，则需单独绘出。
剖面图主要要表达清楚以下内容：
1.剖视位置应选在层高不同、层数不同、内外部空间比较复杂，具有代表性的部位；建筑空间局部不同处以及平面、立面均表达不清的部位，可绘制局部剖面。
2.墙、柱、轴线和轴线编号；
3.剖切到或可见的主要结构和建筑构造部件，如室外地面、底层地(楼)面、地坑、地沟、各层楼板、夹层、平台、吊顶、屋架、屋顶、天窗、挡风板、檐口、女儿墙、爬梯、门、窗、楼梯、台阶、坡道、散水、平台、雨篷、洞口及其他装修等可见的内容；
4.高度尺寸外部尺寸：门、窗、洞口高度、层间高度、室内外高差、女儿墙高度、总高度；内部尺寸：地坑(沟)深度、隔断、内窗、洞口、平台、等；
5.标高主要结构和建筑构造部件的标高，如地面、楼面(含地下室)、平台、吊顶、屋面板、屋面檐口、女儿墙顶、高出屋面的建筑物、构筑物及其他屋面特殊构件等的标高，室外地面标高；
6.节点构造详图索引号；
7.图纸名称、比例
