数字式测量投影仪设备操作规程.doc

文件编号：QY-JL- SWP011 作业指导书 版本号：A/00

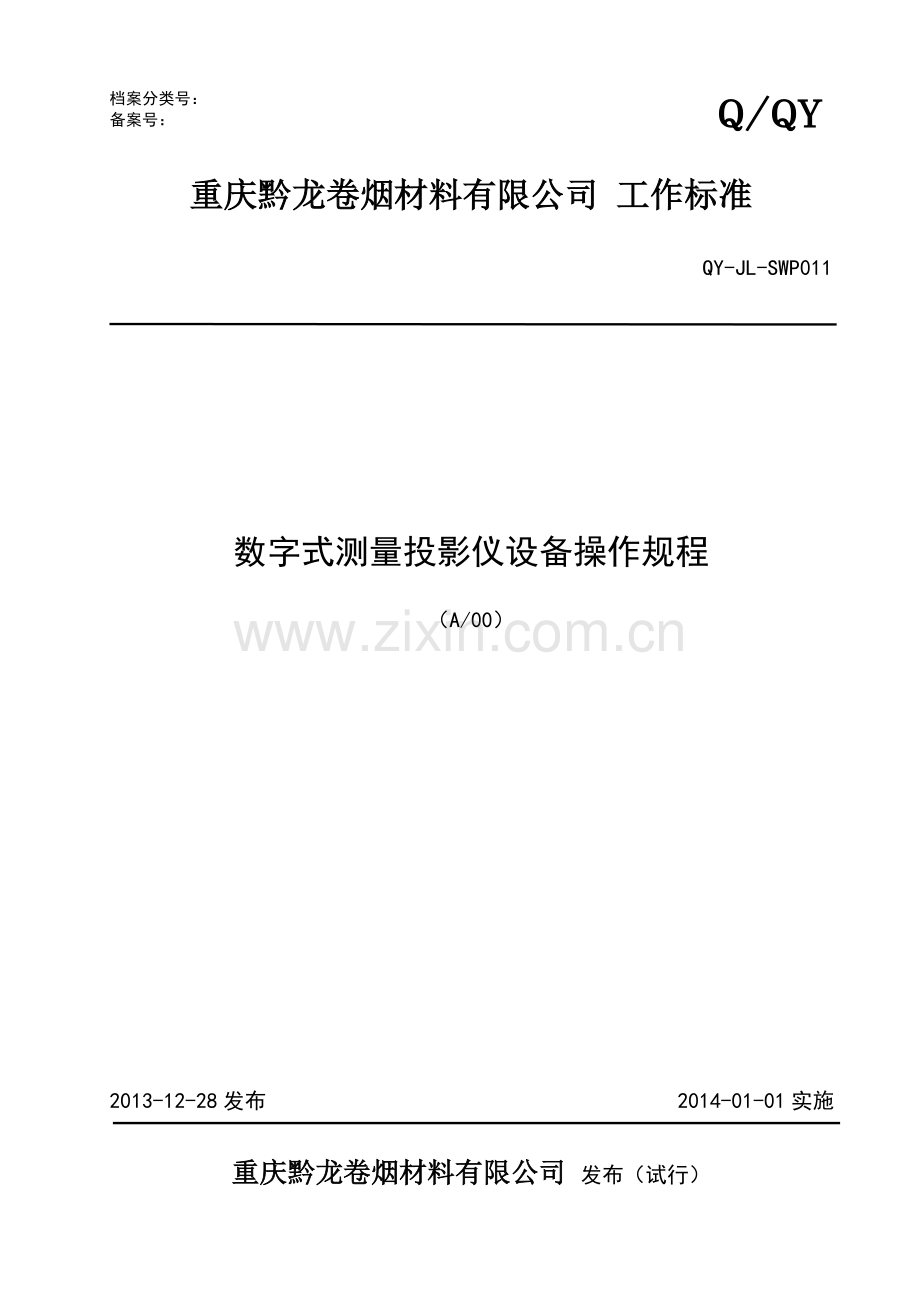

Q/QY

重庆黔龙卷烟材料有限公司 工作标准

QY-JL-SWP011

数字式测量投影仪设备操作规程
（A/00）

2013-12-28发布 2014-01-01实施

重庆黔龙卷烟材料有限公司 发布（试行）

第 4 页 重庆黔龙卷烟材料有限公司 共 4 页

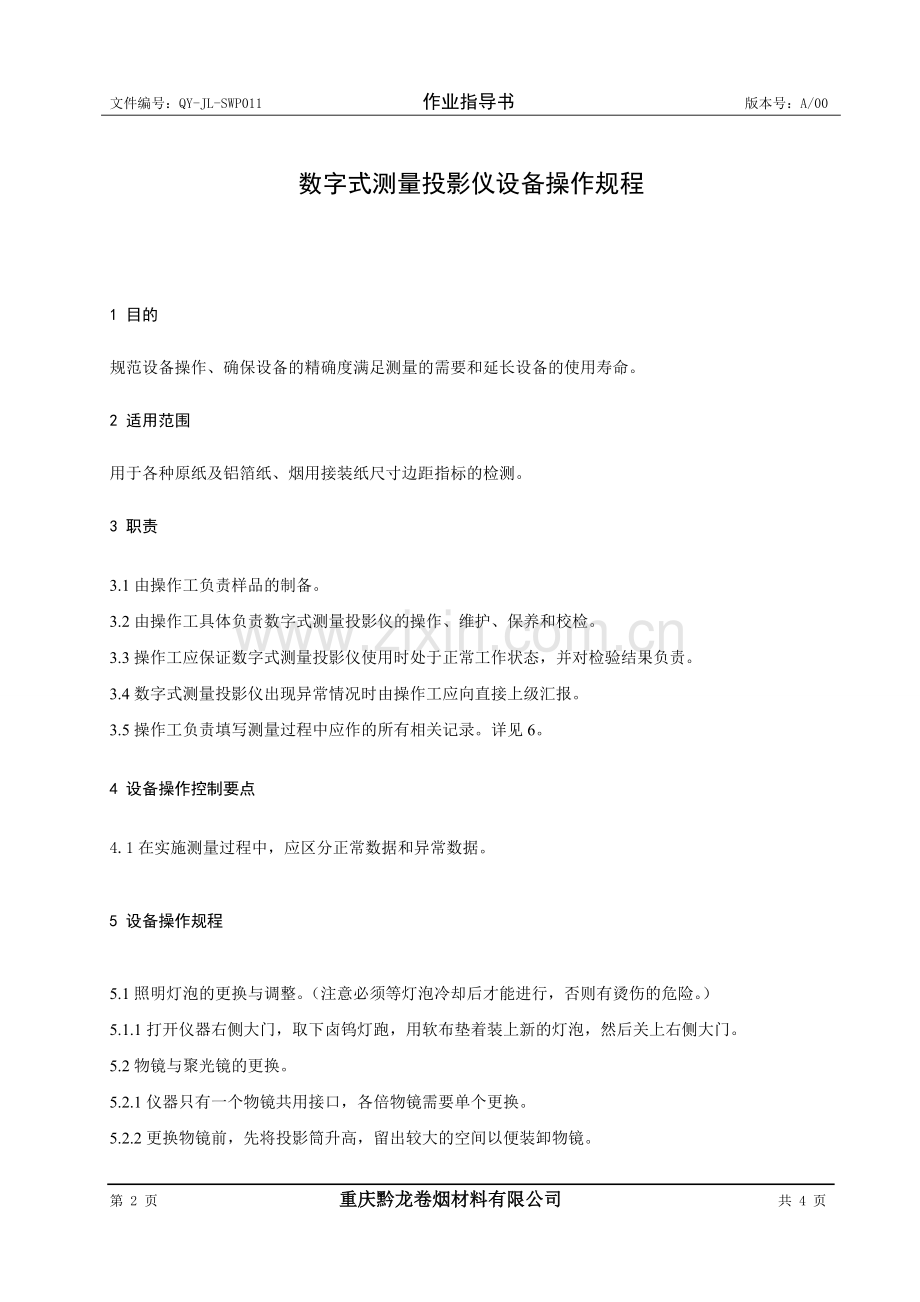

数字式测量投影仪设备操作规程

1 目的
规范设备操作、确保设备的精确度满足测量的需要和延长设备的使用寿命。
2 适用范围
用于各种原纸及铝箔纸、烟用接装纸尺寸边距指标的检测。
3 职责
3.1由操作工负责样品的制备。
3.2由操作工具体负责数字式测量投影仪的操作、维护、保养和校检。
3.3操作工应保证数字式测量投影仪使用时处于正常工作状态，并对检验结果负责。
3.4数字式测量投影仪出现异常情况时由操作工应向直接上级汇报。
3.5操作工负责填写测量过程中应作的所有相关记录。详见6。
4 设备操作控制要点
4.1在实施测量过程中，应区分正常数据和异常数据。
5 设备操作规程
5.1照明灯泡的更换与调整。（注意必须等灯泡冷却后才能进行，否则有烫伤的危险。）
5.1.1打开仪器右侧大门，取下卤钨灯跑，用软布垫着装上新的灯泡，然后关上右侧大门。
5.2物镜与聚光镜的更换。
5.2.1仪器只有一个物镜共用接口，各倍物镜需要单个更换。
5.2.2更换物镜前，先将投影筒升高，留出较大的空间以便装卸物镜。
5.2.3用10×、20×或50×、100×时透射照明要作相应的调整。
5.2.4物镜用透射光作测量时，不要将半反半透镜套在物镜上，否则会影响轮廓测量精度及影屏照度。
5.3工作台的使用
5.3.1仪器总电源打开后，工作台的X、Y坐标值就在DC-3000多功能数据处理电箱上显示出来了。随着工作台的运动而不断变化。
5.3.2X、Y坐标值的正负可以通过DC-3000的内部设置进行设定。
5.3.3X、Y坐标的传动：X、Y坐标除手轮传动外，还可以通过手柄快速拉动。工作台的升降及调焦都用手轮传动。
5.3.4用X、Y坐标测量时，要用手轮传动，动作要平缓，用力不能过大。当工件调好焦后，先作几次来回运动，使工作台由静止状态进入测量状态，有利于测量工作。
5.3.5测量工作完毕后，把X、Y工作台回复到对称位置。
5.4投影屏的使用
5.4.1仪器总电源打开后，投影屏旋转角度值在DC-3000上显示出来，可通过DC-3000内部设置进行度、分与白进制转换。
5.4.2当锁紧手轮松开后，可用投影屏框上的小手柄快速转动投影屏，也可用微调手轮作慢速转动。
5.4.3当投影屏框上的白色短线对准零位标记板上的白色短线时，屏上的水平刻线就与X坐标行程平行了，将零件的被测边影像调整到与它相切（平行）后就可以作X坐标测量了。
5.5坐标测量
5.5.1单坐标测量
5.5.1.1工件置于工作台上，选用倍率较高的物镜，调好焦。
5.5.1.2投影屏旋转零位对准，即屏框上的短白线对准零位标记。
5.5.1.3调整工件被测方向与测量轴平行。
5.5.1.4移动工作台，将被测长度的一个端面对准屏上的垂直刻线，X坐标值清零。
5.5.1.5移动X轴，使工件另一端面对准垂直刻线。X轴显示值即工件的测量尺寸。
5.5.1.6测量完成后关闭电源并清理设备卫生。
5.5.2双坐标测量
5.5.2.1投影屏旋转零位线对准零位标记。
5.5.2.2工件置于工作台上，选用较高倍率物镜，调好焦。
5.5.2.3调整工件被测方向分别于X、Y轴平行。
5.5.2.4移动工作台，使工件影像的一端点对准屏上刻线交点，X、Y数值清零。
5.5.2.5再次移动工作台，使工件影像上的另一端面的端点对准刻线交点。这时的X、Y值即为测量值。
5.5.2.6测量完成后关闭电源并清理设备卫生。
5.6维护保养
5.6.1仪器应放在室温20℃±5℃、湿度低于60％的干燥房间里，避免光学零件表面发霉、金属零件生锈、尘埃杂物落到仪器导轨里，影响光学系统成像质量和仪器的测量精度。
5.6.2光学零件表面要保持清洁，不能用手触摸，上面有灰尘用软毛笔拂去。
5.6.3仪器金属裸露面用毕或定期用航空汽油擦干净，再涂上防锈油脂，以防生锈。
5.6.4经常检查仪器冷却风扇工作是否正常。
5.6.5仪器不用时，随手关闭光源。使用时，透射、反射照明除外，尽量不要同时打开。
6 相关文件记录
6.1测量数据记录。
6.2数字式测量投影仪校检记录。
6.3数字式测量投影仪保养记录。

编制/日期： 审核/日期： 批准/日期：
