机械制图理论试卷
一、名词解释：
1.比例：图中图形与其实物相应要素的线性尺寸之比。
2.投影法：投射线通过物体向选定的面投射，并在该面上得到图形的方法，称为投影法。
3.斜投影：相互平行的投影线与投影面倾斜时的投影，称为斜投影。
4.真实性：当直线段或平面形平行于投影面时，其投影反映线段实长或平面实形。
5.积聚性：当直线段或平面形垂直于投影面时，直线段的投影积聚成点，平面形的投影积聚成线段。
6.类似形：当直线或平面形倾斜于投影面时，直线段投影变短，平面形的投影为原形的类似形。
7.组合体：由两个或两个以上基本几何体所组成的形体，称为组合体。
8.叠加：两形体如以平面方式接触，就叫叠加。
9.定形尺寸：确定组合体组成部分的长、宽、高三个方向的大小尺寸。
11.定位尺寸：确定组合体各组成部分相对位置的尺寸。
12.基本视图：物体向基本投影面投射所得的视图称为基本视图。

二、填空题：
1.在图纸上必须用　　 画出图框，其格式分为　　
和 　　 　　两种。（粗实线）（不留装订边）（留有装订边）
2.每张图纸上都必须画出　　 。（标题栏）
3.标题栏应位于图纸的　　 。（右下角）

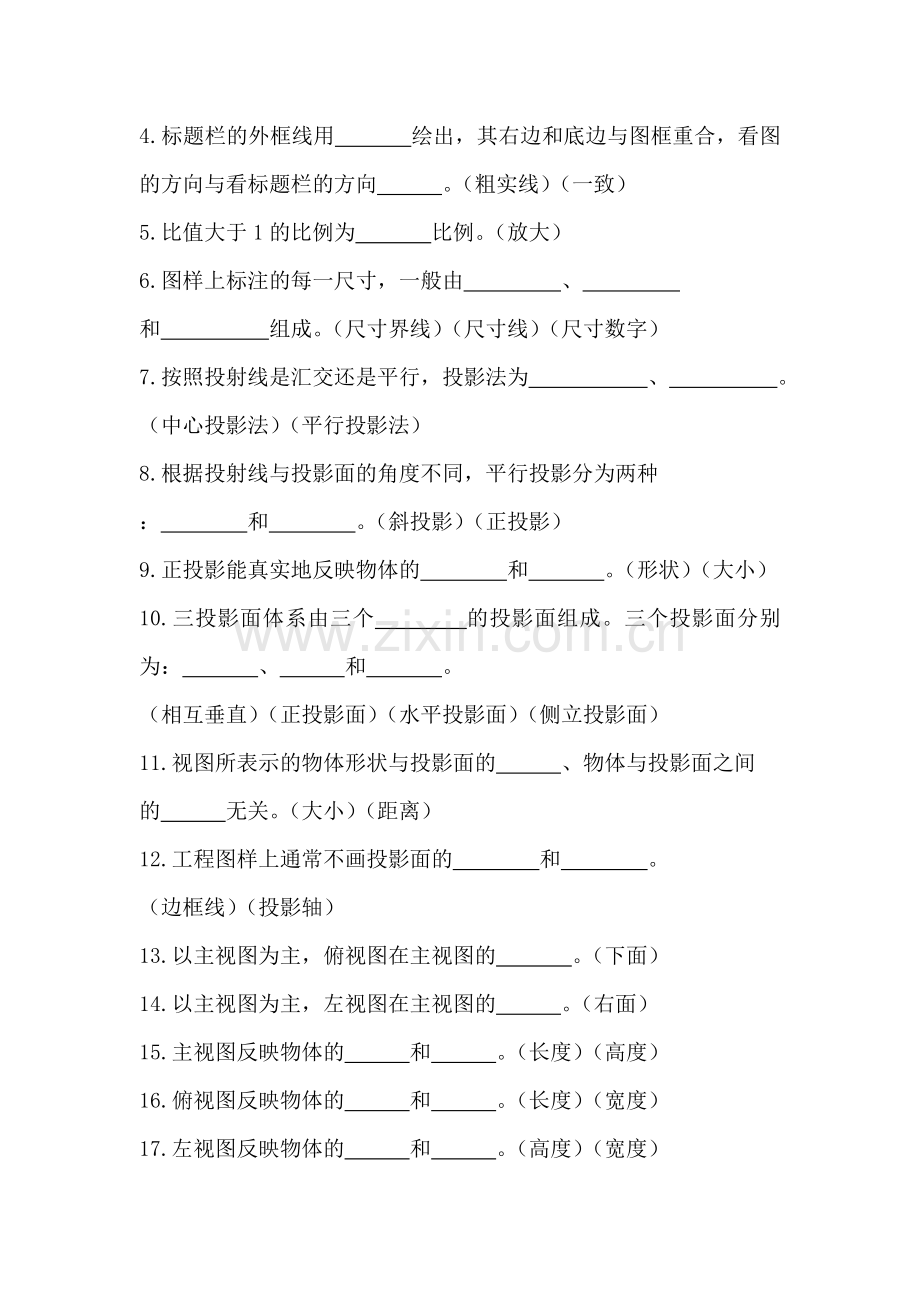

4.标题栏的外框线用　　 绘出，其右边和底边与图框重合，看图的方向与看标题栏的方向　　 。（粗实线）（一致）
5.比值大于1的比例为　　 比例。（放大）
6.图样上标注的每一尺寸，一般由　　 、　　
和　　 组成。（尺寸界线）（尺寸线）（尺寸数字）
7.按照投射线是汇交还是平行，投影法为　　 、　 。（中心投影法）（平行投影法）
8.根据投射线与投影面的角度不同，平行投影分为两种
：　　 和　　 。（斜投影）（正投影）
9.正投影能真实地反映物体的　　　 和　　 。（形状）（大小）
10.三投影面体系由三个　　 的投影面组成。三个投影面分别为：　　 、　　 和　　 。
（相互垂直）（正投影面）（水平投影面）（侧立投影面）
11.视图所表示的物体形状与投影面的　　 、物体与投影面之间
的　　 无关。（大小）（距离）
12.工程图样上通常不画投影面的　　 和　　 。
（边框线）（投影轴）
13.以主视图为主，俯视图在主视图的　　 。（下面）
14.以主视图为主，左视图在主视图的　　 。（右面）
15.主视图反映物体的　　 和　　 。（长度）（高度）
16.俯视图反映物体的　　 和　　 。（长度）（宽度）
17.左视图反映物体的　　 和　　 。（高度）（宽度）
18.组合体的组合形式一般分为　　 、　　 、　　
及　　 等几种。（叠加）（相切）（切割）（相贯）
19.主视图是一组视图的核心，应选取最能反映组合体　　
各组成部分　 　的视图作为主视图。
（形状结构特征）（相对位置）
20.视图要布置匀称。应以对称　　 、　　 和　　 作为
基准，确定出各视图的位置。（中心线）（轴线）（较大的平面）
21.视图只能表达物体的形状，而要表示它的大小，则不仅需要注
出尺寸，而且尺寸必须注得　　 、　　 、　　 。
（正确）（完整）（清晰）
22.连续的几个尺寸标注应尽量　　 。（处在同一条线上）
23.除后视图外，其它视图靠近主视图的一边是物体的　　 ，远
离主视图的一边是物体的　　 。（后面）（前面）
三、选择题
1．相互平行的投射线与投影面成垂直状所得的投影称为（A）。
A 正投影 B 垂直投影 C 中心投影 D 正等侧投影
2．投射线汇交于一点的投影方法称为（A）。
A 中心投影法 B 平行投影法 C 正等侧投影法 D 斜二侧投影法
3．在平行投影法中，根据投射线与投影面的角度不同，分为（B）。
A 正等侧和斜二侧投影 B 斜投影和正投影
C 正投影和正等侧投影 D 斜投影和斜二侧投影
4．由正投影得到物体的投影图（D）。
A 只能表达空间物体的形状 B 只能表达空间物体的大小
C 不能表达空间物体的形状和大小
D 能如实表达空间物体的形状和大小
5．正投影时，物体上的平面或直线，对投影面所处的位置有（D）3
种情况。
A 平行、垂直和相交 B 垂直、倾斜和相交
C 平行、倾斜和相交 D 平行、垂直和倾斜
6．正投影不具有（B）
A 真实性 B 放大性 C 收缩性 D 积聚性
7．为了完整而确切地表示物体的形状和大小、工程图纸上最常见的
是（D），简称三视图。
A 主视图、俯视图、右视图 B 主视图、仰视图、左视图
C 后视图、俯视图、左视图 D 主视图、俯视图、左视图
8．用于表达物体外形的视图叫（C）视图。
A 局部视图B 旋转视图C 基本视图D 斜视图
9．为了表明物体上、下、左、右、前、后6个方位的位置关系，至
少要将（A）个视图联系起来。
A 2 B 3 C 4 D 6
11．主、俯视图之间的关系是（B）。
A 高平齐 B 长对正 C 宽相等 D 厚相同
12．左视图反映了物体（C）的方位关系。
A 上、下、左、右 B 前、后、左、右 C 上、下、前、后 D 上、下
13．将机件的某一部分向基本投影面投影所得到的视图称为（C）视
图。
A 剖 B 斜 C 局部 D 旋转
14．机械图中，可见轮廓线应用（B）绘制。
A 细实线 B 粗实线 C 细点划线 D 粗点划线
15．细点划线可以用于表示（A）。
A 对称中心线 B 不可见轮廓线 C 中断线 D 分界线
四、判断题
1.中心投影法得到的图形立体感强。（√）
2.平行投影法中的斜投影是机械制图采用的基本方法。（×）
3.由于正投影具有收缩性，所以当物体上的平面与投影面倾斜时，其
投影缩小，并产生变形，且与平面的形状有很大区别。（×）
4.正投影时，如果物体上的直线与投影面垂直，其投影积聚为一点。
（√）
5.主视图是由前向后投影所得到的视图。（√）
6.由上向下投影所得到的视图称为仰视图。（×）
7.主视图反映了物体的长和高。（√）
8.左视图在主视图的左方。（×）
9.尺寸线和尺寸界线应用双点划线绘制。（×）
10.零件图多用A4图纸。（√）
11.在标注同一方向尺寸时，应该小尺寸在内、大尺寸在外。（√）
12.轴线用粗实线绘制。（×）
13.画图时,两形体接触处，若两形体的表面不平齐，中间不应该画线。
（×）
14.表示物体时，应根据物体的结构特点，按实际需要选择视图的数
量。（√）
五、简答题：
1．图线画法的注意事项有哪些？
答：（1） 图线相交时，都应以线段相交,而不应该是点或间隔。
（2） 虚线、实线在实线延长线上相接时，虚线应留出间隔;虚线
圆弧与实线相切时，虚线圆弧应留出间隔。
（3） 实际绘图时，图线的首末端应是线段,不应是点。点画线的
两端应超过轮廓线2～5mm。
（4） 画圆的中心线时，圆心应是线段交点；
（5） 计算机绘图时，圆心处的中心线可以用圆心符号代替。
（6） 当两种或更多种图线重合时，通常应按照图线所表达对象
的重要程度优先选择绘制顺序：可见轮廓线→不可见轮廓线→尺
寸线→各种用途的细实线→轴线和对称中心线→假想线。
2．尺寸注法的基本规则是什么？
答：（1）物体的真实大小应以图样上所注的尺寸数值为依据，与图形
的大小及绘图的准确度无关。
（2）图样中(包括技术要求和其它说明)的尺寸，以mm 为单位时，
不需标注计量单位的代号或名称；如采用其它单位，则必须注明相应计量单位的代号或名称。
（3）物体的每一尺寸，一般只标注一次，并应标注在反映该结
构最清晰的图形上。
3．三视图是怎么形成的？
答：将物体置于三投影面体系中，按正投影法分别向三个投影面投射，
由前向后投射在V面上得到的视图叫主视图，由上向下投射在H面上
得到的视图叫俯视图，由左向右投射在W面上得到的视图叫左视图。
4．三投影面展开的方法是什么？
答：为了在同一张图纸上画出三视图，需将三个投影面展开到同一平
面。其展开方法是：V面不动，H面绕OX轴向下旋转90°，W面绕
OZ轴向右旋转90°，都转到与V面处在同一平面上。
5．视图与物体的方位关系是怎样的？
答：主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。主
视图反映物体的上、下和左、右，俯视图反映物体的左、右和前、后，
左视图反映物体的前、后和上、下。这样，俯、左视图中，靠近主视
图的一边表示物体的后面；远离主视图的一边表示物体的前面
6．画图时,对两形体之间的接触处，应注意哪两点？
答：（1） 当两形体的表面不平齐时，中间应该画线；
（2） 当两形体的表面平齐时，中间不应画线。
7．视图上相切处的画法有哪些规定？
答：（1） 二面相切处不画线；
（2） 相邻平面(如耳板的上表面)的投影应画至切点处。

六、补画视图或补视图缺线（12分，每题4分）
1、补画俯视图：

2、看懂视图，补齐缺线。

3、补画左视图：

4、棱柱表面上取点
· a¢
(b’)
C’
