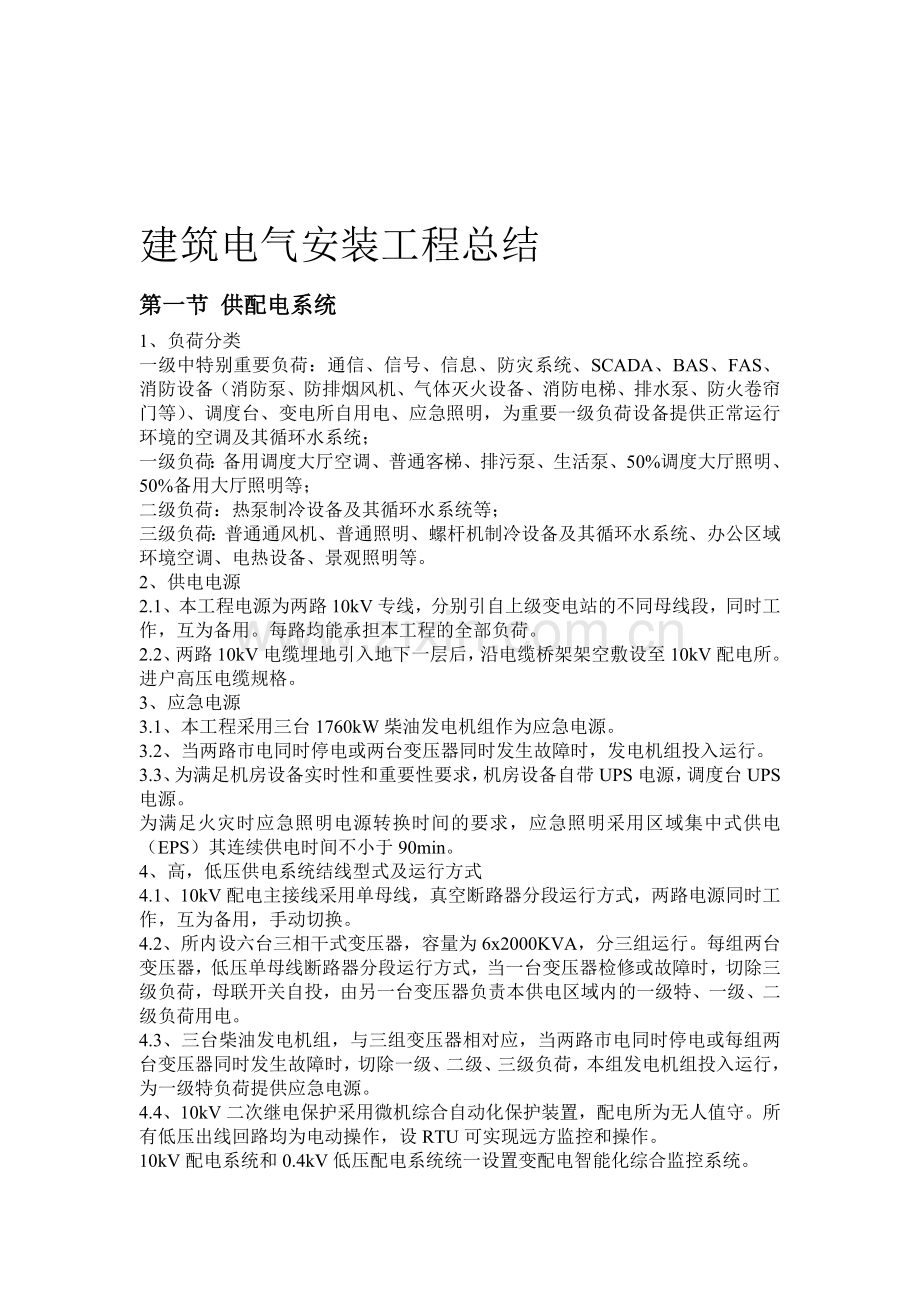

建筑电气安装工程总结
第一节 供配电系统
1、 负荷分类
一级中特别重要负荷：通信、信号、信息、防灾系统、SCADA、BAS、FAS、消防设备（消防泵、防排烟风机、气体灭火设备、消防电梯、排水泵、防火卷帘门等）、调度台、变电所自用电、应急照明，为重要一级负荷设备提供正常运行环境的空调及其循环水系统；
一级负荷：备用调度大厅空调、普通客梯、排污泵、生活泵、50%调度大厅照明、50%备用大厅照明等；
二级负荷：热泵制冷设备及其循环水系统等；
三级负荷：普通通风机、普通照明、螺杆机制冷设备及其循环水系统、办公区域环境空调、电热设备、景观照明等。
2、 供电电源
2.1、本工程电源为两路10kV专线，分别引自上级变电站的不同母线段，同时工作，互为备用。每路均能承担本工程的全部负荷。
2.2、两路10kV电缆埋地引入地下一层后，沿电缆桥架架空敷设至10kV配电所。进户高压电缆规格。
3、应急电源
3.1、本工程采用三台1760kW柴油发电机组作为应急电源。
3.2、当两路市电同时停电或两台变压器同时发生故障时，发电机组投入运行。
3.3、为满足机房设备实时性和重要性要求，机房设备自带UPS电源，调度台UPS电源。
为满足火灾时应急照明电源转换时间的要求，应急照明采用区域集中式供电（EPS）其连续供电时间不小于90min。
4、高，低压供电系统结线型式及运行方式
4.1、10kV配电主接线采用单母线，真空断路器分段运行方式，两路电源同时工作，互为备用，手动切换。
4.2、所内设六台三相干式变压器，容量为6x2000KVA，分三组运行。每组两台变压器，低压单母线断路器分段运行方式，当一台变压器检修或故障时，切除三级负荷，母联开关自投，由另一台变压器负责本供电区域内的一级特、一级、二级负荷用电。
4.3、三台柴油发电机组，与三组变压器相对应，当两路市电同时停电或每组两台变压器同时发生故障时，切除一级、二级、三级负荷，本组发电机组投入运行，为一级特负荷提供应急电源。
4.4、10kV二次继电保护采用微机综合自动化保护装置，配电所为无人值守。所有低压出线回路均为电动操作，设RTU可实现远方监控和操作。
10kV配电系统和0.4kV低压配电系统统一设置变配电智能化综合监控系统。

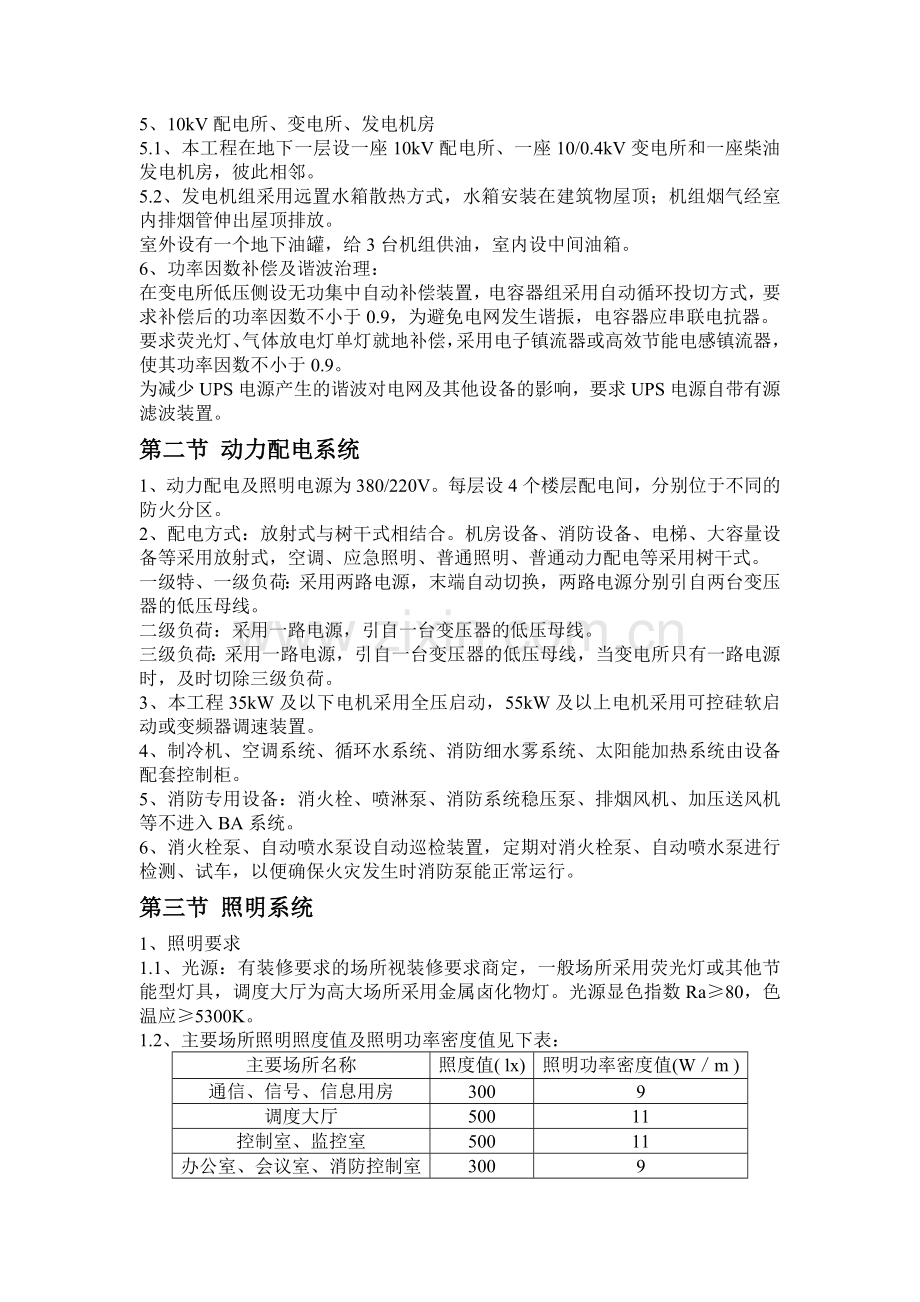

5、10kV配电所、变电所、发电机房
5.1、本工程在地下一层设一座10kV配电所、一座10/0.4kV变电所和一座柴油发电机房，彼此相邻。
5.2、发电机组采用远置水箱散热方式，水箱安装在建筑物屋顶；机组烟气经室内排烟管伸出屋顶排放。
室外设有一个地下油罐，给3台机组供油，室内设中间油箱。
6、功率因数补偿及谐波治理：
在变电所低压侧设无功集中自动补偿装置，电容器组采用自动循环投切方式，要求补偿后的功率因数不小于0.9，为避免电网发生谐振，电容器应串联电抗器。
要求荧光灯、气体放电灯单灯就地补偿，采用电子镇流器或高效节能电感镇流器，使其功率因数不小于0.9。
为减少UPS电源产生的谐波对电网及其他设备的影响，要求UPS电源自带有源滤波装置。
第二节 动力配电系统
1、动力配电及照明电源为380/220V。每层设4个楼层配电间，分别位于不同的防火分区。
2、配电方式：放射式与树干式相结合。机房设备、消防设备、电梯、大容量设备等采用放射式，空调、应急照明、普通照明、普通动力配电等采用树干式。
一级特、一级负荷：采用两路电源，末端自动切换，两路电源分别引自两台变压器的低压母线。
二级负荷：采用一路电源，引自一台变压器的低压母线。
三级负荷：采用一路电源，引自一台变压器的低压母线，当变电所只有一路电源时，及时切除三级负荷。
3、本工程35kW及以下电机采用全压启动，55kW及以上电机采用可控硅软启动或变频器调速装置。
4、制冷机、空调系统、循环水系统、消防细水雾系统、太阳能加热系统由设备配套控制柜。
5、消防专用设备：消火栓、喷淋泵、消防系统稳压泵、排烟风机、加压送风机等不进入BA系统。
6、消火栓泵、自动喷水泵设自动巡检装置，定期对消火栓泵、自动喷水泵进行检测、试车，以便确保火灾发生时消防泵能正常运行。
第三节 照明系统
1、照明要求
1.1、光源：有装修要求的场所视装修要求商定，一般场所采用荧光灯或其他节能型灯具，调度大厅为高大场所采用金属卤化物灯。光源显色指数Ra≥80，色温应≥5300K。
1.2、主要场所照明照度值及照明功率密度值见下表：
主要场所名称
照度值( lx)
照明功率密度值(W／m )
通信、信号、信息用房
300
9
调度大厅
500
11
控制室、监控室
500
11
办公室、会议室、消防控制室
300
9
备用调度大厅、门厅
300
8.5
配电所、变电所、发电机房
200
7
制冷站
150
6
暖通用房、空调机房、水泵房
100
4.5
更衣室、卫生间、走道、库房
100
5
楼梯间
50
2
汽车房
100
4
1.3、照明，插座分别由不同的支路供电；所有插座回路(2.2m以上空调插座除外)、电开水器回路、卫生器具回路、室外照明回路均设漏电保护。
2、应急照明
2.1、应急照明场所、供电持续时间及照度要求
名称
灯具
主要场所
照度值
供电时间
备用工作照明
火灾专用
照明灯具
配电所、变电所、发电机房、消防控制室、消防水泵房、防排烟风机房、配电间
正常照度
120min
备用照明
火灾专用
照明灯具
通信、信号、信息用房、调度大厅、控制、办公、会议、配线间、无外窗房间等
不少于10%正常照度
90min
疏散备用照明
火灾专用
照明灯具
防烟楼梯间及其前室、疏散走道、消防电梯间及其前室
不低于5Lx
90min
疏散照明
安全出口
标志灯
疏散指示
标志灯
安全出口、疏散走道、主要疏散路线
不低于0.5Lx
90min
3、景观照明及园林照明
大楼景观照明采用投光灯及LED轮廓灯带，园林照明采用草坪灯、路灯及围墙灯。
4、照明控制
4.1、一般场所照明采用照明开关就地控制，公共场所照明如地下车库、走道、门厅等采用I-BUS总线在消防及设备监控室集中控制。

第四节 智能疏散系统
1、智能疏散系统采用集中控制型，发生火灾时，系统根据火灾报警系统的联动信息，系统自动执行以下动作：（1）集中控制型消防应急灯具转入应急状态，按照系统指示的疏散预案执行命令。（2）智能集中控制型消防应急标志灯启动频闪功能，对危险区域的灯具表示进行调整，通向危险区域的出口灯关闭，点亮通向安全区域的出口灯并进行中英文语音提示"这里是安全出口"，原指向危险区域的应急标志灯调整为指向安全区域。（3）消防报警系统的消防前室须设置独立地址的温感探头。
第五节 线路的选型及敷设
1、10kV线路采用阻燃交联绝缘电缆沿电缆桥架敷设，电缆桥架采用托盘式。
2、低压配电干线采用插接母线，线路电流为500A及以上的采用馈电母线，500A以下的采用交联绝缘电缆，照明支线、小容量动力支线采用塑料导线。母线采用三相五线密集型铜制母线，低压电线、电缆全部采用低烟无卤型，一般线路采用阻燃型，火灾时需继续工作的线路如机房、空调设备配电线路采用耐火型（母线也为耐火型），消防线路、应急照明线路采用矿物绝缘电缆。
3、低压线路由变电所引出后引至各楼层配电间，沿楼层配电间垂直引上引下至各层后，再水平敷设至各用电点。同一负荷的双电源线路分别沿不同楼层配电间敷设，在同一桥架时，中间加金属隔板分开敷设。
4、导线集中的地方设置金属线槽，电缆集中的地方设置电缆桥架，除暖通、空调、给排水设备房间外其他房间线路保护管为SC25以上时改用电缆桥架。
5、耐火电缆采用钢质密闭防火电缆桥架敷设，消防线路及其他线路分别采用梯级电缆桥架敷设。电缆按蛇形状敷设，每回路的多根单芯电缆平行敷设，矿物绝缘电缆在厂家指导下施工。
6、不采用桥架的线路采用穿钢管保护，地下部分钢管沿顶棚、墙明敷，地上部分有吊顶处沿顶棚明敷，其余处沿顶棚暗敷，地上部分均沿墙暗敷。
7、电缆桥架为2m一段热镀锌加强型大跨距桥架，楼板下吊装，固定间距为2m，垂直段加盖板（配电间除外），固定间距2m。每隔30m及建筑物伸缩缝处加膨胀节。
8、封闭母线水平敷设，楼板下吊装，固定间距1.5m。垂直敷设时，应在通过楼板处采用专用附件支承并以支架沿墙支持，支持点间距不大于2m。 垂直敷设的封闭式母线，当进线盒及末端悬空时，应采用支架固定。
9、插接母线在每层配电间内除已设计的插孔外再预留2个插孔。所有母线的分段、弯头、终端盖等均由母线厂家现场测绘后制作安装，根据产品要求在适当部位及建筑物伸缩缝处加膨胀节。
10、引至屋面空调器、风机的配电线路在穿越屋面处应做好防水和防渗漏处理，用屋面胶把穿线管四周缝隙严密堵塞。穿线管在屋面上制作成弯形，弯头向下，管口用阻燃材料堵塞。
11、敷设矿物绝缘电缆、耐火电缆的桥架、支吊架及钢管须做防火处理。
12、照明支线采用WDZB-BYJ-0.45/0.75 2.5mm型穿管根数为：1~3根穿SC15，4~5根穿SC20，6~7根穿SC25。
13、管路较长或有弯时，可加装拉线盒，两拉线点距离如下：（1）对无弯的管路，不超过30米。（2）有一个弯时，不超过20米，（3）有二个弯时，不超过15米，（4）有三个弯时，不超过8米。
14、电气桥架、管线严禁安装在喷淋管的正下方，与其它管道交叉时，应在其上方通过。电气管线与其他管道的间距须满足规范要求，并避免与其它管道相碰。
15、通向变电所、发电机房、配电间的所有孔、洞及穿越防火墙、楼板处的管线均应做好防火封堵。楼层间隔离措施如下：封闭式母线、电缆桥架、金属线槽、预制分支电缆及矿物绝缘电缆在穿过楼板处采用防火隔板及防火堵料隔离。电缆和绝缘电线穿钢管布线时，应在楼层间预埋钢管，布线后两端管口空隙应以防火堵料做密封隔离。

第六节 建筑物防雷
1、本建筑物属于二类防雷等级，采取相应的防直击雷、防侧击和雷电波侵入的措施。建筑物电子信息系统采取防雷击电磁脉冲措施。
2、防直击雷：采用Ф12镀锌圆钢作避雷带，利用建筑物钢筋作引下线、接地体，具体要求详屋顶防雷平面图。
3、防侧击雷：
（1）建筑物内钢构架和钢筋混凝土的钢筋应相互连接。
（2）每层结构圈梁中的两根主筋（>Ф16圆钢）连成闭合回路作均压环，要求此两根主筋通长焊接、绑扎，并同防雷引下线连接。
（3）建筑物45m及以上外墙上的栏杆、门窗等金属物均应与均压环相连。
（4）垂直敷设的金属管道及金属物每层用Ф12圆钢与均压环连接，并在底端及顶端应与防雷装置连接。
4、防雷电波侵入
（1）所有进出建筑物的各种线路及金属管道全线埋地引入，并将电缆的金属外皮、钢管及金属管道在进出户处与接地装置连接。
（2）在配电变压器高压侧的各相装设避雷器。
（3）在建筑物上安装的用电设备，其配电线路穿钢管敷设，钢管应可靠连通，且两端分别与配电箱及设备金属外壳相连，并就近与防雷装置相连，在配电箱内安装过电压保护器。
5、电子信息系统防雷击电磁脉冲采取等电位联结、共用接地系统、屏蔽、合理布线及安装浪涌保护器措施。
（1）建筑物金属屋顶；立面金属表面；钢柱、钢梁；混凝土内钢筋和金属门窗框架等大尺寸金属件都应作等电位联结并与防雷装置相连。
（2）屏蔽电缆的屏蔽层应在两端及在防雷区交界处做等电位联结。当系统要求只在一端做等电位联结时，应采用两层屏蔽，外层屏蔽按前述要求处理。
（3）进出建筑物或房间的各种金属管道、导电金属物、电力线、通信线应就近做等电位联结。
（4）建筑物金属立面、钢筋等屏蔽构件每隔5m与环形接地体和内部环形导体连接一次。
（5）等电位联结端子板与钢筋或其他屏蔽构件做多点联结。
（6）电子信息系统的各种箱体、壳体、机架等金属组件应与建筑物的共用接地系统组成等电位联结网络。
（7）在低压配电系统中采用3~4级电涌保护器保护。在变电所低压母线上装设第一级SPD保护，在分配电柜上装设第二级SPD保护，在电子信息设备电源进线端装设第三级SPD保护，直流电源的电子信息设备，选用适配的直流电源SPD作为末级保护，第三、四级SPD由电子设备配套。
6、发电机房、储油间内的设备、管道、构架等金属物就近接至接地装置上。平行敷设的管道、构架和封闭母线等长金属物，其净距小于100mm时，应采用金属线跨接；交叉净距小于100mm时，其交叉处亦应跨接。
7、建筑物的所有结构钢筋体、金属构件应相互连通，建筑物内外所有装饰金属材料、钢构件、窗框等金属构件必须与建筑物结构钢筋体、金属构件可靠连接。

第七节 接地及安全
1、本工程防雷接地、变压器中性点接地、安全保护接地、信号电路接地、防静电接地等共用统一接地极，要求接地电阻不大于0.5欧姆，实测不满足要求时，增设人工接地极。
2、低压配电的接地保护采用TN-S型式。所有用配电设备正常情况下不带电的金属部分(包括穿线钢管、电缆金属外皮、母线外壳、电梯轨道、电缆桥架、金属线槽、变配电设备底座等）均应与PE线可靠连接。电缆桥架及其支架全长应不少于两处与接地干线连接。矿物绝缘电缆铜皮作接地线。
3、设防静电地板的房间、发电机房作好防静电接地。
4、低压配电柜PE母排、进出电气物的水管、压缩空气管、燃气管、空调管道等金属管道；建筑物内金属构件等导电体；入户处的电缆金属外皮、强弱电进户管等做总等电位连接。
总等电位联结线采用WDZB-0.45/0.75 1x25mm2 PC32。
5、机房、分配电箱、易燃易爆场所、各种金属管道、通信线出入户等处采用局部等电位联结，设LEB端子板。可同时触及的固定设备的外露可导电部分，水管、空调管道、输油管道等金属管道，建筑物金属构件等外露可导电部分以及PE线等用局部等电位联结线相连接。
