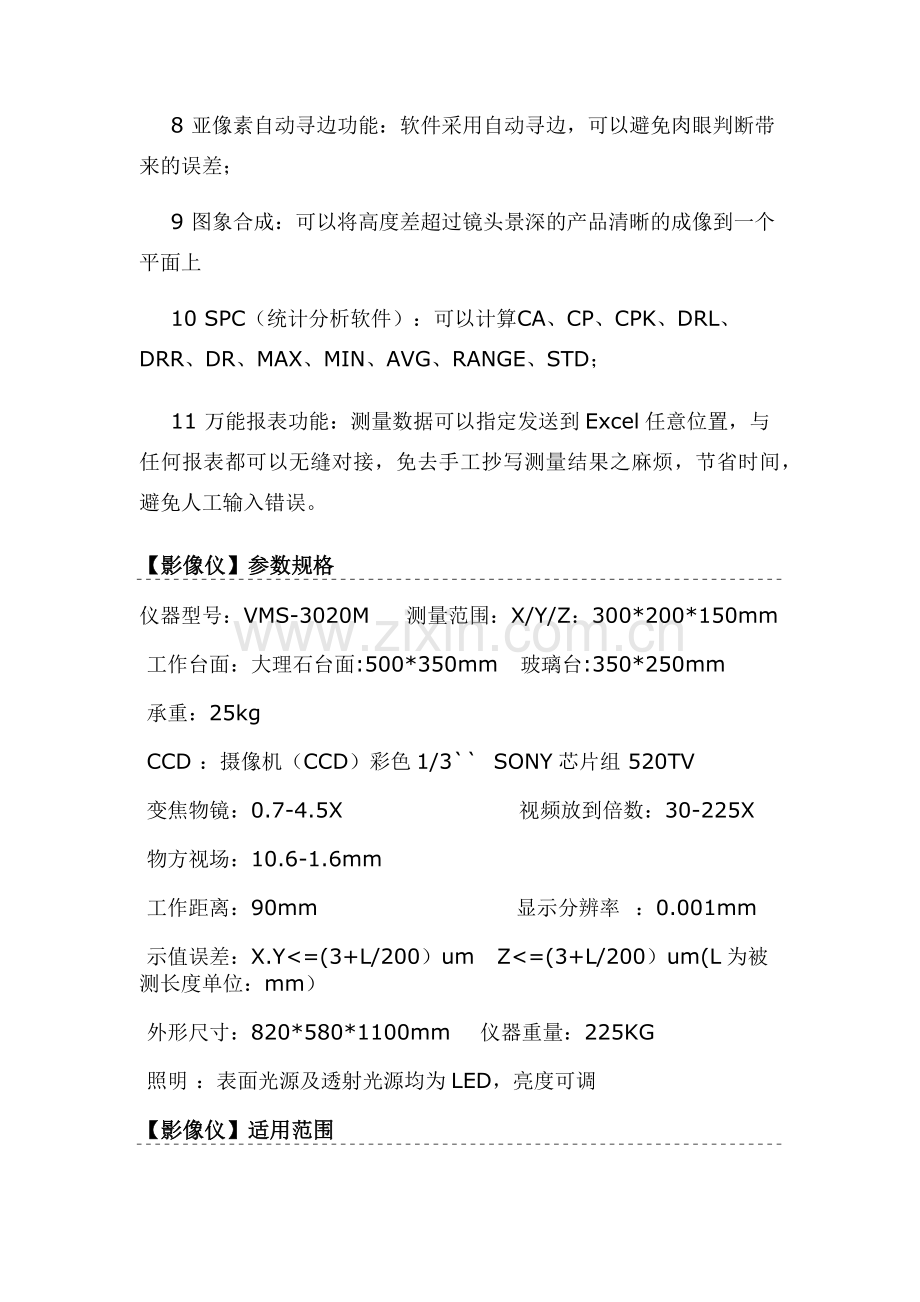

二次元技术资料.docx_第2页
第2页 / 共3页


点击查看更多>>
资源描述
【影像仪】基本说明 VMS-3020M二次元影像式测量仪器,手动测量仪器,测量精度高,稳定性好,软件功能强大,易学易懂,操作简单 【影像仪】产品特点 1. 仪器机身及立柱是天然大理石结构,热膨胀系数小,仪器精度和稳定性受环境影响小 2. 两层天然大理石工作台设计,减少环境对精度影响,精密级V型导轨,保证拥有极高的 机械精度。 3. 三轴摩擦精密传动,灵敏度高、无间隙,并可精确移动和快速移动 4. 配备LED环形表面冷光源及下光源,使用寿命长且亮度可调 5. 专业测量软件,功能强大操作方便易学 6. 配备进口Renishaw接触探头及探针可实现三维测量功能 7、软件基本测量功能:      1 基本测量:点、线、圆、弧、椭圆的测量;     2 抄数:CV曲线、曲线、二维抄数     3 标注:半径标注、直径标注、角度标注、线性标注、对齐标注: 文本标注、坐标标注     4 几何测量:两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线     5 辅助功能:复制、全选、删除、移动、镜像、旋转     6 坐标系:设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转;     7 形位公差:平面度、直线度、同心度、垂直度、真圆度 8 亚像素自动寻边功能:软件采用自动寻边,可以避免肉眼判断带来的误差; 9 图象合成:可以将高度差超过镜头景深的产品清晰的成像到一个平面上 10 SPC(统计分析软件):可以计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD; 11 万能报表功能:测量数据可以指定发送到Excel任意位置,与任何报表都可以无缝对接,免去手工抄写测量结果之麻烦,节省时间,避免人工输入错误。 【影像仪】参数规格 仪器型号:VMS-3020M     测量范围:X/Y/Z:300*200*150mm  工作台面:大理石台面:500*350mm   玻璃台:350*250mm    承重:25kg  CCD :摄像机(CCD)彩色1/3``  SONY芯片组 520TV  变焦物镜:0.7-4.5X    视频放到倍数:30-225X    物方视场:10.6-1.6mm  工作距离:90mm        显示分辨率  :0.001mm  示值误差:X.Y<=(3+L/200)um   Z<=(3+L/200)um(L为被测长度单位:mm)  外形尺寸:820*580*1100mm    仪器重量:225KG  照明 :表面光源及透射光源均为LED,亮度可调 【影像仪】适用范围 二次元测量仪广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表、螺丝、弹簧、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、冲压件、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。  【影像仪】包装说明 木箱 【影像仪】售后服务 保修24个月,售后服务4小时内响应,24小时内到场,48小时内解决问题 保质期结束后的一切售后服务只按成本价收取  【影像仪】检测认证 我公司仪器由各地计量研究院计量通过,仪器质量和测量精度有保证 【影像仪】工作原理 二次元影像仪通过的CCD光学传感器将光信号转化为数字信号记录影像和光栅尺记录位移参数,再利用视频采集处理器和数据采集处理器将数字型号传输至电脑,之后经过影像测量仪软件在电脑上由操作人员逆向绘图并测量。影像仪之所以被称之为二次元是因为它实际绘制测量出来的只是当时产品放在仪器工作台上的俯视图,只能完成x和y方向上的二维尺寸测量或z方向上的高度测量。由于接触测量技术的发展,二次元也可以配上接触测量探针,这种配探针的复合二次元可以取代三坐标测量机的部分测量功能。
