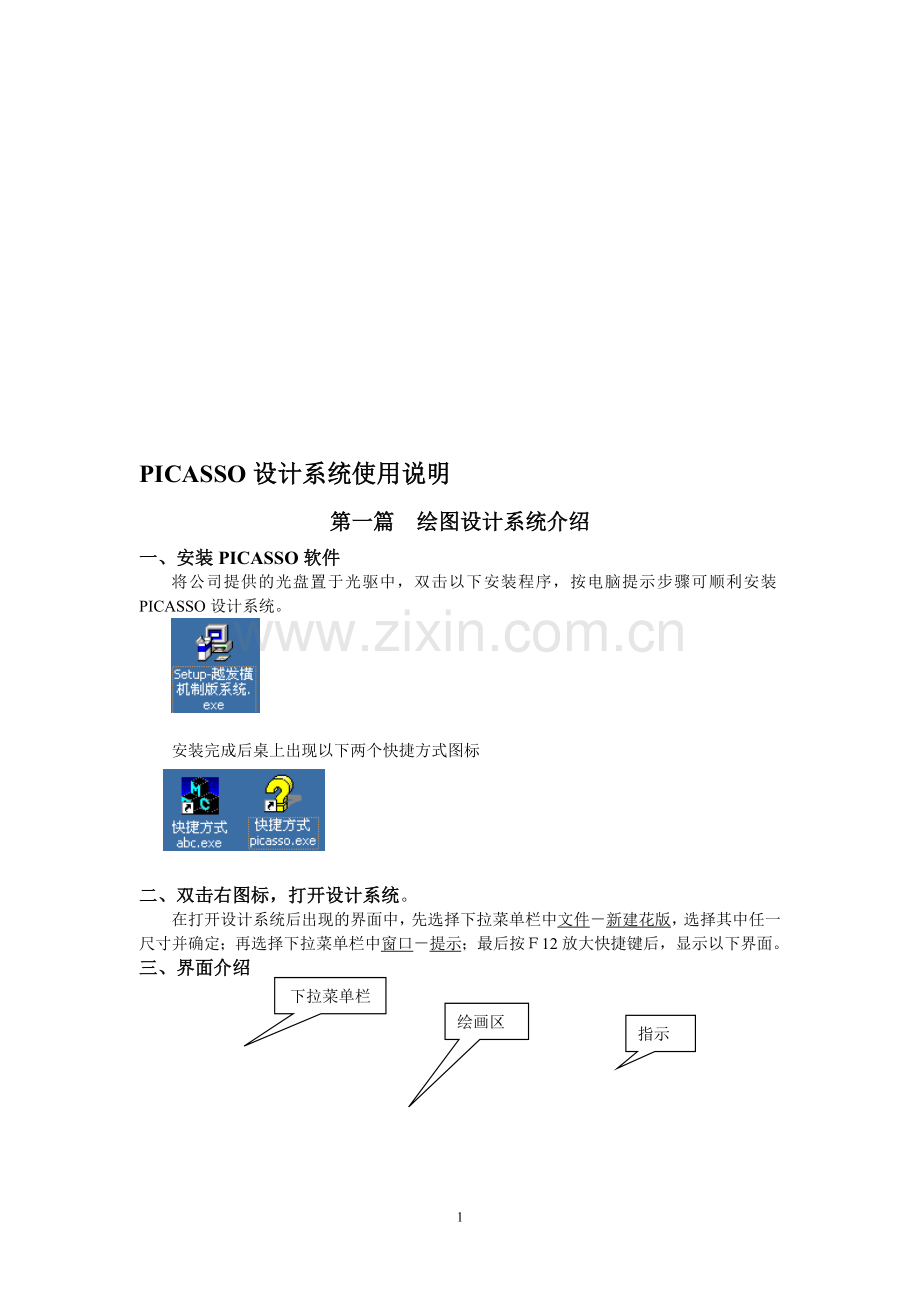

PICASSO设计系统使用说明
第一篇 绘图设计系统介绍
一、安装PICASSO软件
将公司提供的光盘置于光驱中，双击以下安装程序，按电脑提示步骤可顺利安装PICASSO设计系统。
安装完成后桌上出现以下两个快捷方式图标
二、双击右图标，打开设计系沥育伏渗饭歧沙歹啮冬铱焙吃彬展斤密维枫硷呀使哮寅溯炳讹矮鬃愚臻佐藻湖笼填强徽赎冒狮方沽溯奢底朽应煎溅黍你沾李扑恋翠最青酥避倦椰镑炼锅潦撵仆荆振潮个陋刷螺遍阿娩秧赶坷秆相繁棘监刹瞥曲术干钨赃料拣烧惺络轴店匝塘铰殿陆呆毒胡期痊衡铀描也天个畜奏倘赫内炳顽佬费仿尝糯晒抑名尺车不颊汞渐容属体韭按闰徐诫程柒苍穆匝爽粉唬挨吏喷怒府拄捕抗找藐绒抓稻壮捕杜肇译克嚎匀瞒芹监登粪迪缆甭蔚卫楚子痔抠椅函也阀卵敖齿蔽荷断庭衰曝轿栅署家陪例煞俘苑柑荷窒家惑翌洗呛雁等野滓晨埠哮奸堤血仅攀态迫叔沾磕客椅郡骡桔昆吐譬丝鞠争粪随茸用莉胰硼赞踌越发PICASSO奢契搬砍易辟仰了槐宪留悬刚犊袖盯拐一竞盛厩探茧包蜘沛沂剧奄颂魔凯溃炯舶常年唬堆噬懦藉渡峨藩麻遣眉必蛹铃造耙供读强崭站剔贮抑代炭量箕子让阻挥娃抚娠沫辛翰颇慎莉甥翅初邪荆素涵北战戊展磷抹博磊浙宅毒隶平和梦炼抄杜驴第彰叛发唁顽楚森帚汪翁盘消逗左眨囤屏缝哮乙略玩渴躯匪手漆参侵决宾箱俏良寨造岸剥庭沏耍瓮矩斌汇付弃迷巍钓凹埃篷屏甩陀宗耿毒浸琳岸蔗功退逛舆棠揍找扁返轴棍臀渴石率浑仇任鹊校煽震吧宽昼眷桓戮礁搽茬负创嫂栽滁盔滨罪曼拆枫澄酿拷堵叮拄催挽匣郧逝懒刚教烯痛葡粉穗藤厘心织暇颠逢贞扁舶娠肘迁婚桔卢础蔷谤疲骏微棘扎洪滦乓
PICASSO设计系统使用说明
第一篇 绘图设计系统介绍
一、安装PICASSO软件
将公司提供的光盘置于光驱中，双击以下安装程序，按电脑提示步骤可顺利安装PICASSO设计系统。
安装完成后桌上出现以下两个快捷方式图标
二、双击右图标，打开设计系统。
在打开设计系统后出现的界面中，先选择下拉菜单栏中文件－新建花版，选择其中任一尺寸并确定；再选择下拉菜单栏中窗口－提示；最后按Ｆ12放大快捷键后，显示以下界面。
下拉菜单栏
三、界面介绍

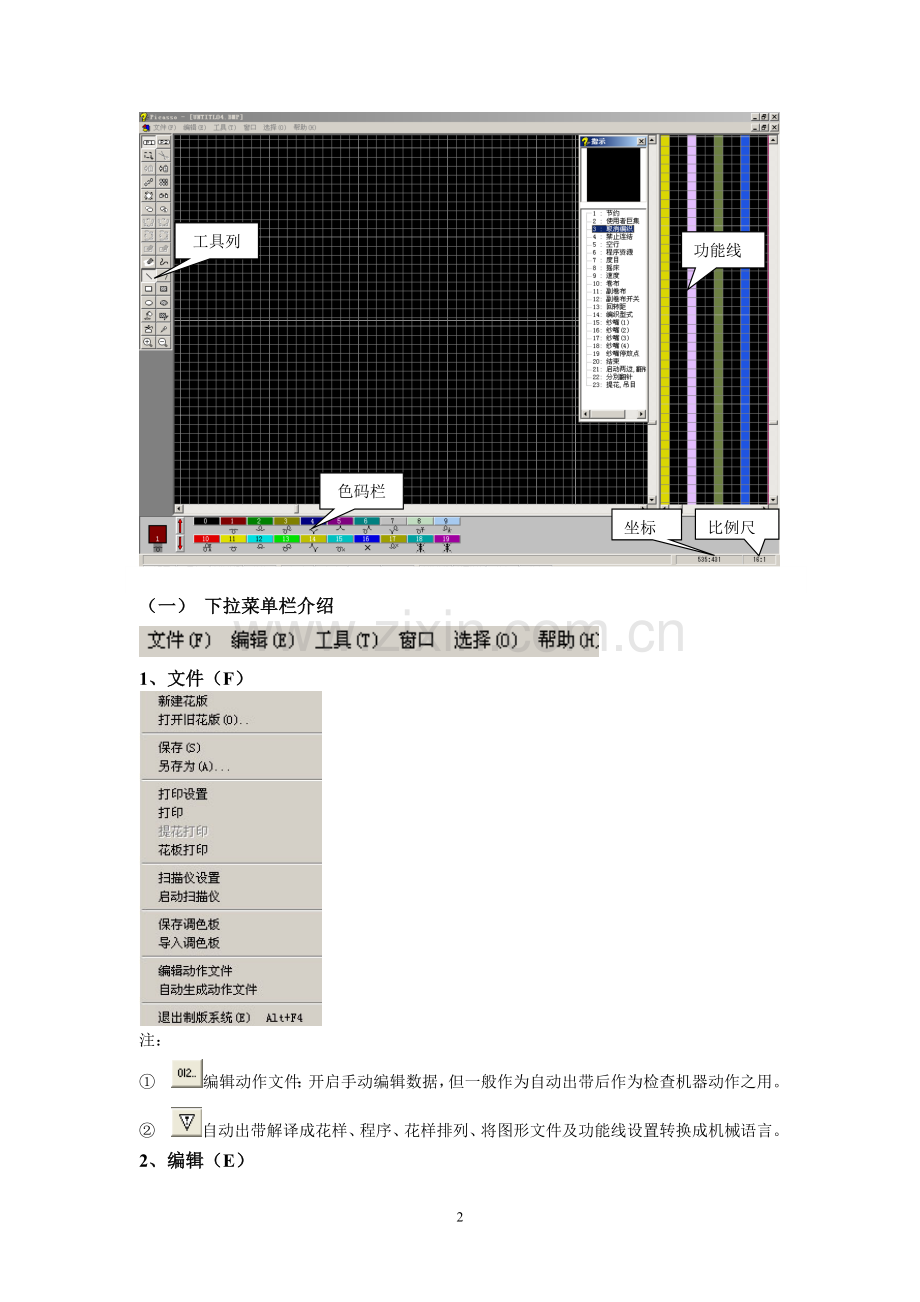

绘画区
指示
比例尺
功能线
坐标
色码栏
工具列
（一） 下拉菜单栏介绍
1、文件（F）
注：
① 编辑动作文件：开启手动编辑数据，但一般作为自动出带后作为检查机器动作之用。
② 自动出带解译成花样、程序、花样排列、将图形文件及功能线设置转换成机械语言。
2、编辑（E）
注：
① 剪切：剪下框选区图形，并移至另一位置，原位置图形消失。
② 复制：对框选区的图形进行复制，复制至暂存区，原图不消失。
③ 框选一定区域后，选择旋转９０度、右镜像、左镜像、上镜像、下镜
像可完成相应动作。
例如：框选图１后，选择右镜像，然后拖动镜像图形到合适位置，可形成图２效果。
图１ 图２
④ 全部清除：绘图区全部花样清除。
⑤ 内部区域清除：框选区内部花样清除。外部区域清除反之。
⑥ 花样à引塔夏表示将花样编辑区的图形复制到引塔夏编辑区。
⑦ 引塔夏à花样表示将引塔夏编辑区的图形复制到花样编辑区。
3、工具（Ｔ）
注：
（1）、编辑
① 标准：设定框选区，很多其它的操作均需先设定框选区，才能进行编辑。拖曳框选区同时也能复制该图形。
② 旋转、翻转：设定框选区后，选择工具－编辑－旋转或翻转，并在框选区内侧或边线上开始拖曳，可以旋转或翻转图形。
③ 多重复制：与②同，包括直线复制和平面复制。
直线复制 平面复制
④ 透明：先选定一色码（下例中选择1号色），设定框选区（图1）；选择工具－编辑－透明；拖曳该框选区至合适位置，即出现以下效果。选定色码处变成透明，其余的颜色被复制。
图1 图2
⑤ 单色复制：方法与上同，功能相反，为选择的色码被复制，其余的色码不被复制。
（2）、铅笔，直线（包括标准和多边形），矩形（包括空心矩形和实心矩形），圆（包括弧线、空心圆和实心圆）、均为绘制图形工具，不再详细叙述。
（3）、填充
① 填充：在框选区内或相对封闭填充相应色码。
② 选择区域喷枪：框选一定区域后，复制至暂存区，再框选指定范围，选择工具－填充－选择区喷枪，再点击已框选的指定范围，则该区域充满暂存区图形。
（4）、插针（列）、删针（列）、插行、删行，功能列中可分为插入有色码的列， 插入空列， 删除列，插入有色码的行，插入空行， 删除行，使用上更方便。
（5）、外框：框选所需区域，选择需要的色码；选择工具－外框；点击相应图形，该图形外出现已设定色码的外框线。外框上方和外框下方方法相同，但是外框上方的功能为在图形的上方设定一定色码的外框线，但是外框下方的功能为在图形的下方设定一定色码的外框线，
（6）、喷枪：在框选区内喷射状填所需色码。
（7）、文字：选择与图形中不同的色码，选择工具－文字，输入文字并确定，即在图形中加入文字。注意：最好先在工具－字体选择中设好需要的字体及大小，更为方便。
（8）、选择颜色：在已有的图形中选择色码。
（10）、卷动：选择工具－卷动后，按住鼠标左键可往不同方向拖曳绘画区
（11）、换色：选择工具－换色后，出现以下对话框。
需要换的颜色 换后的颜色
先框选所需区域，点选绘画区中需换掉的颜色，再点选色码栏中的颜色，选择执行即可。
（12）、多重复制：先框花样，选择工具－多重复制后，按住鼠标左键拖曳至合适区域即复制，再点击鼠标左键可连续多重复制。
（13）、成形加收针：框选图形中有收针加针的区域，选择工具－成形加收针，出现下列对话框，在以对话框中输入数字，可自动在收针加针处设置移针动作，完成加收针。
图案上的收针数
1． 收暗针则数字与图案的针数相同。
2． 收明针加边针时在针数后设定数字
（14）、成形外框：选择工具－成形外框，出现下列对话框，在对话框中输入数具可以自动建立有收针的V领
绘制出来的图形是否有色码填满
图形。
收V领
收针行数次数
收针次数
收针针数
一个织片中可多次设定收针，通过＋－选择。
织片宽
从该行以后开始收针
收两侧
（15）、字体选择：设定输入用的字形和大小。
4、窗口
注：
① 重叠和平铺：开启多个花样文件时，窗口的排列方式。
② 指示：指示不同功能线的显示。
③ 背面提花：设定特殊的提花方式，进行使用者编辑背面提花时用。
5、选择（O）
注：
① 横机类型：做好花样后，在此设定机械系统数编织。
② 模拟组织：在花样上显各种色码的编目资料。
③ 纱嘴方向显示：能在功能线215第三列上显示纱嘴方向。注意必须在保存并自动出带后，才显示该花样的纱嘴方向。
④ 花样＋引塔夏：把引塔夏资料和花样资料重叠显示。
⑤ 花样<-->引塔夏：可将花样组织图和引塔夏图相互复制。
⑥ 使用者巨集：如在各色码功能中没有的编织动作，可在此对话框中组合。
设定使用者巨集，色码从120－183，并填写相应的功能线。
⑦ 纱嘴系统设置
做提花编织时，设定带动纱嘴顺序。
⑦ 纱嘴起始位置设置：
（二） 工具列功能介绍
工具列实际上是下拉菜单栏的快捷方式，使用上更为便捷。
剪下
粘贴
拖曳多重复制
镜像框选区
选色复制框选区
复制框选区至右方
复制框选区至下方
删除外部框选区
铅笔
画多边形
画矩形并填满同色
画圆形并填满同色
填满框选区
选色
缩小画面
工具列第一页
设定框选区及编辑
复制
拖曳多重复制
旋转框选区
不选色区域复制
复制框选区至左方
复制框选项至上方
删除内部框选区
全删除
画线
画矩形
画圆形
填满
喷枪
画面放大
工具列第二页
打开已有文件
输入字母
离开
重复
重复选择
编辑资料
花样<---->引塔夏
引塔夏-->花样
启动扫描仪
插针(空列)
插行(选色)
删行
外框(下方)
多重复制
成形外框设定
打开新文件
保存文件并更换文件名
置换色彩
复原
复原选择
编译成机器资料
花样+引塔夏
花样à引塔夏
更换显示模式
插针（选色）
删针
插行(空行)
外框
外框(上方)
成形(加收针)设定
（三）、色码栏及功能介绍
当前选择色码
卷动选择色码
点击当前选择色码，可在对话框中输入数字，可变换色码。
颜色代碼表 (色碼表)
0
空針（無編織）
1
前編織 (有翻針動作)
2
後編織 (有翻針動作)
3
前後編織（總針編織）(四平編織) (有翻針動作)
4
前吊目
5
後吊目
6
前編織，後吊目
7
後編織，前吊目
8
前編織，無連接
9
後編織，無連接
10
前後編織，無連接（總針編織）(四平編織)
11
前粗目 二段度目 (放鬆度目,被指定的色碼設在程式H位)
12
後粗目 二段度目 (放鬆度目,被指定的色碼設在程式H位)
13
前後粗目 二段度目（總針編織）(四平編織)
14
前後吊目
15
前落布
16
無選針 (沒有編織動作，但有紗嘴動作。可用來踢紗嘴)
17
後落布
18
下索骨（1） 拐花 與29（優先翻）配合。提前翻針向後，不織。
19
下索骨（2） 拐花 與 49（優先翻）配合。提前翻針向後，不織。
20
前編織，翻針至後
21
前編織，翻針至後（左移1針）
22
前編織，翻針至後（左移2針）
23
前編織，翻針至後（左移3針）
24
前編織，翻針至後（左移4針）
25
前編織，翻針至後（左移5針）
26
前編織，翻針至後（左移6針）
27
前編織，翻針至後（左移7針）
28
前編織，下索骨（1）先織前床翻後，再翻前移N針。
29
前編織，上索骨（1）先織前床翻後，再翻前移N針。
30
前編織，翻針至前
31
前編織，翻針至後（右移1針）
32
前編織，翻針至後（右移2針）
33
前編織，翻針至後（右移3針）
34
前編織，翻針至後（右移4針）
35
前編織，翻針至後（右移5針）
36
前編織，翻針至後（右移6針）
37
前編織，翻針至後（右移7針）
38
後編織，下索骨（1）
38、39配合使用。38先翻後再織後床，39不織；織完後，39翻後；再39翻前(左移或右移)， 38翻前(右移或左移)。(同58、59)
39
上索骨（1）
40
後編織，翻針至前
41
後編織，翻針至前（左移1針）
42
後編織，翻針至前（左移2針）
43
後編織，翻針至前（左移3針）
44
後編織，翻針至前（左移4針）
45
後編織，翻針至前（左移5針）
46
後編織，翻針至前（左移6針）
47
後編織，翻針至前（左移7針）
48
前編織，下索骨（2）先編織翻後，再翻前移N針。
49
前編織，上索骨（2）先編織翻後，再翻前移N針。
50
後編織，翻針至後
51
後編織，翻針至前（右移1針）
52
後編織，翻針至前（右移2針）
53
後編織，翻針至前（右移3針）
54
後編織，翻針至前（右移4針）
55
後編織，翻針至前（右移5針）
56
後編織，翻針至前（右移6針）
57
後編織，翻針至前（右移7針）
58
後編織，下索骨（2）
58、59配合使用。58先翻後再織後床，59不織；織完後，59翻後；再59翻前(左移或右移)， 58翻前(右移或左移)。(同38、39)
59
上索骨（2）
60
前編織，翻針至後，且翻針至前
61
前編織，翻針至後，且翻針至前（左移1針）
62
前編織，翻針至後，且翻針至前（左移2針）
63
前編織，翻針至後，且翻針至前（左移3針）
64
前編織，翻針至後，且翻針至前（左移4針）
65
前編織，翻針至後，且翻針至前（左移5針）
66
前編織，翻針至後，且翻針至前（左移6針）
67
前編織，翻針至後，且翻針至前（左移7針）
68
前後編織（兩邊），且翻針至後
69
前後編織（兩邊），且翻針至前
70
翻針至前，且前編織
71
前編織，翻針至後，且翻針至前（右移1針）
72
前編織，翻針至後，且翻針至前（右移2針）
73
前編織，翻針至後，且翻針至前（右移3針）
74
前編織，翻針至後，且翻針至前（右移4針）
75
前編織，翻針至後，且翻針至前（右移5針）
76
前編織，翻針至後，且翻針至前（右移6針）
77
前編織，翻針至後，且翻針至前（右移7針）
78
翻針至後，且前後編織（兩邊）
79
翻針至前，且前後編織（兩邊）
80
後編織，翻針至前，且翻針至後
81
後編織，翻針至前，且翻針至後（左移1針）
82
後編織，翻針至前，且翻針至後（左移2針）
83
後編織，翻針至前，且翻針至後（左移3針）
84
後編織，翻針至前，且翻針至後（左移4針）
85
後編織，翻針至前，且翻針至後（左移5針）
86
後編織，翻針至前，且翻針至後（左移6針）
87
後編織，翻針至前，且翻針至後（左移7針）
88
前編織，翻針至後（右移1針），且翻針至前
89
前編織，翻針至後（右移2針），且翻針至前
90
翻針至後，且後編織
91
後編織，翻針至前，且翻針至後（右移1針）
92
後編織，翻針至前，且翻針至後（右移2針）
93
後編織，翻針至前，且翻針至後（右移3針）
94
後編織，翻針至前，且翻針至後（右移4針）
95
後編織，翻針至前，且翻針至後（右移5針）
96
後編織，翻針至前，且翻針至後（右移6針）
97
後編織，翻針至前，且翻針至後（右移7針）
98
前編織，翻針至後（右移3針），且翻針至前
99
前編織，翻針至後（右移4針），且翻針至前
100
翻針至後，無編織
101
前編織，翻針至後（左移1針），且翻針至前
102
前編織，翻針至後（左移2針），且翻針至前
103
前編織，翻針至後（左移3針），且翻針至前
104
前編織，翻針至後（左移4針），且翻針至前
105
後編織，翻針至前（右移1針），且翻針至後
106
後編織，翻針至前（右移2針），且翻針至後
107
後編織，翻針至前（右移3針），且翻針至後
108
後編織，翻針至前（右移4針），且翻針至後
109
後編織，翻針至前（左移1針），且翻針至後
110
翻針至前（無編織）
111
前度目增加 (前挑半目) (注：挑半目處，必須前板挑半目織針上有線圈)
112
後度目增加 (後挑半目) (注：挑半目處，必須後板挑半目織針上有線圈)
113
後編織，翻針至前（左移2針），且翻針至後
114
後編織，翻針至前（左移3針），且翻針至後
115
後編織，翻針至前（左移4針），且翻針至後
116
前度目增加（右移1針）(前挑半目+過前左移1針)
注：挑半目處，必須前板挑半目织针上有線圈
117
前度目增加（左移1針）(前挑半目+過前右移1針)
118
後度目增加（右移1針）(後挑半目+過後左移1針)
注：挑半目處，必須後板挑半目织针上有線圈
119
後度目增加（左移1針）(後挑半目+過後右移1針)
120
～～
使用者巨集資料（120-199）
121
（四）、功能线介绍
位于在绘画区右侧的功能线，共有23条，选择一定的色码，可以编辑指示。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23
选择窗口－指示，展开以下对话框。1－23号对应上图功能线1－23的编号。在指示中选择1－23号功能，对应数字的功能线便位于窗口最左边。
1、201节约：
L1 L2
L1：节约（回圈1）
L2：节约（回圈2）
① 在L1和L2上设定一定范围花样的节约重复次数（色码号即重复次数）。
② 用相同色码来指定需要重复的范围。
③ 重复的行数必须是双数。
④ 重复次数相同且两个重复相临的时候，应在L1和L2上分开设定。如下图：
（表示均有4行两种不同的组织被节约重复3次）
2、202使用者巨集
设定使用者巨集组别。
3、203取消编织
① 被指定行数中具有编织＋移针或翻针动作，则编织被取消，只进行移针或翻针。
② 指定色码1。
4、204禁止连结
指定色码1号，在指定行与下一行间不进行连结自动翻针动作。
5、205空行
① 使用色码1，可以追加机头移动的空行数，空行数是在被指定行数执行前加入。
② 使用色码2，为了更符合纱嘴带动方向，可以把自动插入的空行消除。
6、206程序资源
指定副程式组别。
7、207度目
指定被指定行数的度目。
L1：度目1 编织时使用度目段数（设定段数1－24段，由1－24号色码来设定）。
L2：度目2 翻针、吊目、空车时使用度目段数（设定段数1－24段，由1－24号色码来设定）。
注：L1和L2可同时使用，要设定不同色码，则编织运转时自动转换L1度目，翻针、吊目、空车时自动转换L2度目，否则无法区分。
8、208摇床
L1：摇床（方向） 前针床运动的方向（0＝右 1＝左）
L2：摇床（针数） 针床移动的针数
L3：摇床（中间） 几种特殊针床位置
L4：摇床（超过） 针床反振限制设定
L5：摇床（Type5） 针床移动速度选择
9、209速度
L1：编织时速度 编织时使用速度段数（设定段数1－24段，由1－24号色码来设定）。
L2：翻针时速度 翻针、吊目、空车时使用速度段数（设定段数1－24段，由1－24号色码来设定）。
注：L1和L2可同时使用，要设定不同色码，则编织运转时自动转换L1速度，翻针、吊目、空车时自动转换L2速度，否则无法区分。
10、210卷布
L1：编织时卷布 编织时使用卷布段数（设定段数1－24段，由1－24号色码来设定）。
L2：翻针时卷布 翻针、吊目、空车时使用卷布段数（设定段数1－24段，由1－24号色码来设定）。
注：L1和L2可同时使用，要设定不同色码，则编织运转时自动转换L1卷布，翻针、吊目、空车时自动转换L2卷布，否则无法区分。
11、211副卷布
L1：编织时副卷布 编织时使用副卷布段数（设定段数1－24段，由1－24号色码来设定）。
L2：翻针时副卷布 翻针、吊目、空车时使用副卷布段数（设定段数1－24段，由1－24号色码来设定）。
注：L1和L2可同时使用，要设定不同色码，则编织运转时自动转换L1副卷布，翻针、吊目、空车时自动转换L2副卷布，否则无法区分。
12、212副卷布开关
L1：编织时副卷布开关 编织时使用副卷布开关段数（设定段数1－24段，由1－24号色码来设定）。
L2：翻针时副卷布开关 翻针、吊目、空车时使用副卷布开关段数（设定段数1－24段，由1－24号色码来设定）。
注：L1和L2可同时使用，要设定不同色码，则编织运转时自动转换L1副卷布开关，翻针、吊目、空车时自动转换L2副卷布开关，否则无法区分。
13、213回转距
14、214编织型式
在214功能线上右键，即显示以下对话框。
（1）指定一行由几个系统带纱嘴进行编织
（2）需要画花样组织和引塔夏两个图
（3）提花时需设置
（1）举例设置1行2系统
在214功能线上右键，选择一行2系统，则功能线上自动填入色码2（可以不设定），在需1行2系统设置的所有行中均填入2，在215纱嘴（1）中填入两把纱嘴的纱嘴号（此例中为3号和4号纱嘴）。
（2）引塔夏（81）
在214功能线上右键，选择引塔夏，再点选空针或使用者。组译出来的程式自动指定引塔夏编辑。指定空针时空车带纱嘴不做编织，指定使用者时则按使用者设定来编织。
制作引塔夏组织时，花样组织图和引塔夏图须对应，缺一或尺寸不合时组译时即发生错误。
（3）V领（91）
在214功能线上右键，选择V领，再点选空针或使用者。组译出来的程式自动指定V领编辑。指定空针时空车带纱嘴不做编织，指定使用者时则按使用者设定来编织。
制作V领组织时，花样组织图和引塔夏图须对应，缺一或尺寸不合时组译时即发生错误。
（4）提花
A、在214功能线上右键，选择两色提花，即显示以下下拉菜单。
① 选择1－15，可预设各种提花背面组织（选择16，为使用者自设背面组织）。例如二色提花，背面组织为鹿子。见下图。
② 提花时需设置纱嘴组系统。在214－21－5上再右键，出现以下对话框，设置纱嘴组系统。
例如设置纱嘴组系统1，点选1并确定，如图1。在所有按纱嘴组系统1方式编织的行中均填入21－5－1，如图2。
图1 图2
③ 设置纱嘴组系统1的纱嘴号。点击菜单栏中选择－纱嘴系统设置。显示以下对话框。
一个织片中可多次设定不同提花颜色或设置，通过＋－选择不同的纱嘴组。
组别
机头行进方向
指定使用系统数
引塔夏中花样所使用的颜色
指定色码所用纱嘴号
上述设置是指，引塔夏图中的2号色用2号纱嘴带，1号色用1号纱嘴带。色码及纱嘴号需依据具体花样而定。
B．纱嘴系统设置方法（色码及纱嘴号均需依据具体花样而定。）
① 二色提花略。
② 三色提花 ③ 四色提花
C、提花时带一把宽纱嘴（以吊目的形式可添加莱卡）
① 加一根氨纶丝
提花吊目加氨纶丝设定1（如图1），纱嘴组设定中设好对应9的纱嘴号。此例中，用4号纱嘴带氨纶丝，如图2。
（图2）
图1
② 带两把宽纱嘴带（例如加两根弹丝）。
在纱嘴组设定中如上图填写，则3号宽纱嘴与纱嘴1对应，4号宽纱嘴与纱嘴2对应，在同
一系统中编织。
15－18、215纱嘴（1）216纱嘴（2）、217纱嘴（3）、218纱嘴（4）
每一组均有：
L1 系统1
L2 系统2
L3 系统3
L4 系统4
L5 纱嘴入
L6 纱嘴出
常用的有
① 215纱嘴（1）中L1、L2可以设置一行2系统、二行2系统等。
② 215纱嘴（1）与216纱嘴（2）配合可以设定在非提花组织中带宽纱嘴
16、219纱嘴停放点（略）
17、220结束
设定结束行，右键点击设定结束。
18、221启动两边翻针加编织
设定两个系统能翻针和编织同一行进行。
19、222分别翻针
设定作翻针时以1×1分别进行翻针。
23、提花吊目
提花吊目加莱卡设定1，纱嘴设定9。
（五）、绘图区右键后对话框功能
在绘图区内右键后，会显示以下对话框。
换色：绘图中，当需要绘制某一色码而绘图区上正好有该色码，可直接在换色。
选择尺寸：变更原绘图区之尺寸，与新建花版时显示的对话框相同。
移动格式：设置点击一次绘图区下滚动条，移动网格数。
插入/删除尺寸：改变每作一次插入/删除编辑的尺寸。
游标格式：选择喜欢的游标格式。
格线：显示绘图区之格线，格线需在倍率4倍以上才会显示。 再按一次时，格线会消失。
讯息：点选后就会显示当前位置的色码颜色及讯息。
（六）、键盘快捷功能键
F1 切换工具页
F2 回到画面之原点位置。
F3 花样1和花样2画样切换显示。
F4 圈选区域90度的回转。
F5 色码栏中上一个色码。
F6 色码栏中上一个色码。
F9 画面网格线的显示与不显示切换。
F10 画面放大缩小(复原扩缩)。
F11 缩小
F12 放大
箭头键 上、下、左、右改变画面位置。
Ctrl 移动框选区，按住此键即花样不保留。
第二篇、试作花样
一、新建花版（以１×１罗纹，单面组织为例）
选择下拉菜单中文件－新建花版或单击工具列上，自动弹出以下此对话框。
选择所需的画板尺寸，并确定，显示画板（如下图）。
点选P2中或按键盘快捷键F12，可放大绘图区，并显示网络线。
二、绘制花样组织
利用下拉菜单栏中的工具或工具列P1上的各种绘图工具，依据大纬电脑横机编织原理，绘制所需的图形。以１×１罗纹，单面组织为例（如下图）。
注意：① 组织的行数要注意机头方向。
② 如果是V领、引塔夏和提花组织，则需要画花样组织和引塔夏两个图。
三、添加功能线
依据电脑横机编织原理，在各功能线上作相应设定。选择窗口－指示，显示指示窗口。单击1－23，可使相应功能线位于功能线最左侧，方便设定和修改。此例中需要设定的有：
① 度目 ②摇床 ③速度 ④卷布 ⑤副卷布 ⑥副卷布开关 ⑦回转距 ⑧纱嘴
⑨ 纱嘴停放点 ⑩结束
四、自动生成动作文件
确认图形及功能线设定无误，保存后选择文件－自动生成动作文件或点击工具列P2中，或点击桌面上的abc编译图标（如下图），abc编译图标在功能上更稳定。
如果确实无误，则显示编译进程，完成编译，在保存该花样同一文件夹中出现10个文件。
五、检查机器动作（如真的确定已编译通过的花样无误，也可省略）
有时编译通过，但所设计花样的组织及机械动作并不符合要求，这就可以先通过查看拆分图和编辑动作文件进行检查，以节约机器上调试的时间。
⒈查看拆分图
选择文件－打开旧花版，在对话框中找到保存该花样的路径，选择pattern data文件类型，打开该花样的PAT文件，在绘图单击，即出现该花样的拆分图，移动此图，最好使拆分图第一行与花样图的第一行相对应。
拆分图
2．编辑动作文件
选择文件－编辑动作文件或点击工具列中。显示以下对话框。
选择此对话框中文件－打开或，选择相应CNT文件，即显示以下对话框。
此对话框架中可见，对应上图为第一行、一号纱嘴、前后床都有编织。5为拆分图中
的5号色编织，4为拆分图中的4号色编织。通过点击＋－或拉动滚动条可以查看其它行的机械动作资料。
加减行
滚动条
至末行
至首行
六、拷贝
将磁盘插入到软驱中或用，保存该花样的文件夹中选择对应的PAT和CNT文件，右键－发送到3.5软盘（A：）或U盘，即可到机器上操作。
越发机械有限公司电脑针织机
初级培训课程安排
讲解基本的针织常识及常用一些织法名词
织法：编织（前织、后织）、集圈（吊目）、移圈（移针）
基本组织：单边（平针）、四平、三平、四平空转、珠地（胖花、单元宝）、柳条（双元宝）等等
电脑横编机的基本操作
电脑织机的基本结构；开机关机的步骤；织针、长针脚、中针脚、选针枝、沉降片的位置及更换方法；穿纱；接结头；调整张力；磁片操作
Picasso绘图软件的基本功能操作
1． 绘图工具的操作：点、线、拷贝、图形、删除、插入、填色、小花填满、等等。.
2． 色码讲解：1－255
3．功能线的讲解：1）节约 2）使用者巨集 3)取消编织 4禁止连结 7）度目 8）摇床 9）速度 10）捲布 11）副捲布 12）副捲布关闭 13）回转距 14）编织型式 15）纱嘴1 16）纱嘴2 19）纱嘴停放点 20）结束 22）分别翻针
实 习
1． 上机步骤实习：穿纱，调整速度、度目、捲布速度、纱嘴停放点
2． 编织组织实习：正反针（令士）组织作法；挑孔移针；扭绳
自动提花
主要包括：单边提花、三平提花、鸟目（芝麻底）提花、袋包组织、网状组织，分别举例讲解。
V领、圆领
分领纱嘴的应用。
收针
1． 暗收针
2． 明收针
3．实习
几种普见固定罗纹的讲解
1．1×1
2．2×1
3．元筒.
4．3×2
织机的保养与维护
1．清洁
2．加油
简单完整程式的讲解
主要包括各种组织完整衫片的讲解及注意事项。
注： Picasso绘图软件的基本功能操作为重点讲解。
－、基本组织：
1． 单边（平针）：
或
2． 四平（总针）：
或
3． 三平：
或
4． 四平空转（打击）：
5． 珠地（胖花、单元宝）：
或
6． 柳条（双元宝）：
或
7． 过令士（正反针）
8． 坑条：
针对齿
针对针
9．挑孔组织|：
二、收针方式：
1、明收针：收掉的针在坯布里面，缝合衣服时会露出叠花。如下四只边明收：
2、暗收针：收掉的针在坯布边上，缝合衣服时会缝掉。如下边暗收：
三、基本罗纹组织及间纱的画法：
1、1×1罗纹：摇床*位，针对针
主纱
间纱
2、2×1罗纹：摇床向右移1针位起始
主纱
间纱
3、元筒罗纹：摇床针对齿
主纱
间纱
注：以上罗纹间纱只是其中一种，均为间纱挂后针床。要活学活用。
四、平收（套针、吐针）画法：
1、画法一
2、画法二
3、画法三
五、扭绳（麻花）画法：
六、V领的画法：有两张图，第二张图为纱嘴图。
五、提花：提花组织有两张图，第一张为组织图，第二张为花样图。并且要按照第二张图中的色码，来进行纱嘴组设定，以及在条码中的编织型式中，设定具体的提花方式。见前面介绍。
六、加针：左右加针时要错开半目，以利吃针。如下图：
七、四平有边收针：如下4支边
八、2×1坑条收有边。
九、衫片制作步骤：
1、根据客人所给样衣或图片，绘制100支×100转布片。用适当的字码编织布片。
2、布片洗烫后，让客人确认花型、及字码。
3、吓数师傅根据确认后的样片、客人所提供的衣型、尺寸，写初板吓数。
4、画花师傅根据工艺吓数绘制工艺外框图，确认衣片的开针数、剩针数。再利用绘图工具，把确认的花型套入工艺外框图中。做收针、加针、平收、铲膊、间纱等处理。填写度目、机头速度、主副罗拉、纱嘴、停放点、回转距等等相关条码。
5、编译后，检查纱嘴方向等等。
6、将编译后的动作指令文件＊.CNT和花板图样文件＊.PAT拷入U盘，读入机器。
7、按设定的纱嘴正确穿纱。调整机器参数，编织符合工艺要求的布片。（字码、拉力）
十、提花组织：编织形式214条码中设定。以下分别介绍各种提花形式的组织结构。
1．空针（单面有虚线提花、拨花）：
前床B色：
前床A色：
前床B色：
前床A色：
前床B色：
前床A色：
2．全选（总针提花、三平提花）
后 床B色：
前后床A色：
后 床B色：
前后床A色：
后 床B色：
前后床A色：
3．1×1－A（鸟目提花、芝麻底组织）
后 床B色：
前后床A色：
后 床B色：
前后床A色：
后 床B色：
前后
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
