国标GB凸面法兰标准.doc

国标GB法兰标准
凸面平焊钢制管法兰 PN 1.0MPa(10bar) MM 公称 通径 DN 管子 外径 A 连接尺寸 密封尺寸 法兰 厚度 C 法兰 内径 B 法兰 理论 重量 kg 法兰管径 D 系列1/系列2 螺栓孔中心圆直径 K 螺栓孔直径 L 系列1/系列2 螺栓、螺柱 d f 数量 n 螺纹Th. 系列1/系列2 10 14

凸面平焊钢制管法兰 PN 1.0MPa(10bar)  MM
公称
通径
DN
管子
外径
A
连接尺寸
密封尺寸
法兰
厚度
C
法兰
内径
B
法兰
理论
重量
kg
法兰管径
D
系列1/系列2
螺栓孔中心圆直径
K
螺栓孔直径
L
系列1/系列2
螺栓、螺柱
d
f
数量
n
螺纹Th.
系列1/系列2
10
14
90
60
14
4
M12
40
2
12
15
0.46
15
18
95
65
14
4
M12
45
2
12
19
0.51
20
25
105
75
14
4
M12
55
2
14
26
0.75
25
32
115
85
14
4
M12
65
2
14
33
0.89
32
38
140/135
100
18
4
M16
78
2
16
39
1.40
40
45
150/145
110
18
4
M16
85
3
18
46
1.71
50
57
165/160
125
18
4
M16
100
3
18
59
2.09
65
73
185/180
145
18
4
M16
120
3
20
75
2.84
80
89
200/195
160
18
4
M16
135
3
20
91
3.24
100
108
220/215
180
18
8
M16
155
3
22
110
4.01
125
133
250/245
210
18
8
M16
185
3
24
135
5.40
150
159
285/280
240
23
8
M20
210
3
24
161
6.67
175
194
310
270
23
8
M20
240
3
24
196
7.44
200
219
340/335
295
23
8
M20
265
3
24
222
8.24
225
245
365
325
23
8
M20
295
3
24
248
9.30
250
273
395/390
350
23
12
M20
320
3
26
276
10.70
300
325
445/440
400
23
12
M20
368
4
28
328
12.90
350
377
505/500
460
23
16
M20
428
4
28
380
16.90
400
426
565
515
26/25
16
M24/M22
482
4
30
430
21.80
450
480
615
565
26/25
20
M24/M22
532
4
30
484
24.40
500
530
670
620
26/25
20
M24/M22
585
4
32
534
27.70
600
630
780
725
30
20
M27
685
5
36
634
39.40
700
720
895
840
30
24
M27
800
5
36
715
53
800
820
1015/1010
950
34
24
M30
905
5
38
817
67
900
920
1115/1110
1050
34
28
M30
1005
5
38
918
76参考
1000
1020
1230/1220
1160
36/34
28
M33/M30
1115
5
38
1020
90参考
1100
1120
1340
1270
36
28
M33
1222
5
40

125参考
1200
1220
1455/1450
1380
39/41
32
M36
1325
5
44
1223
143参考

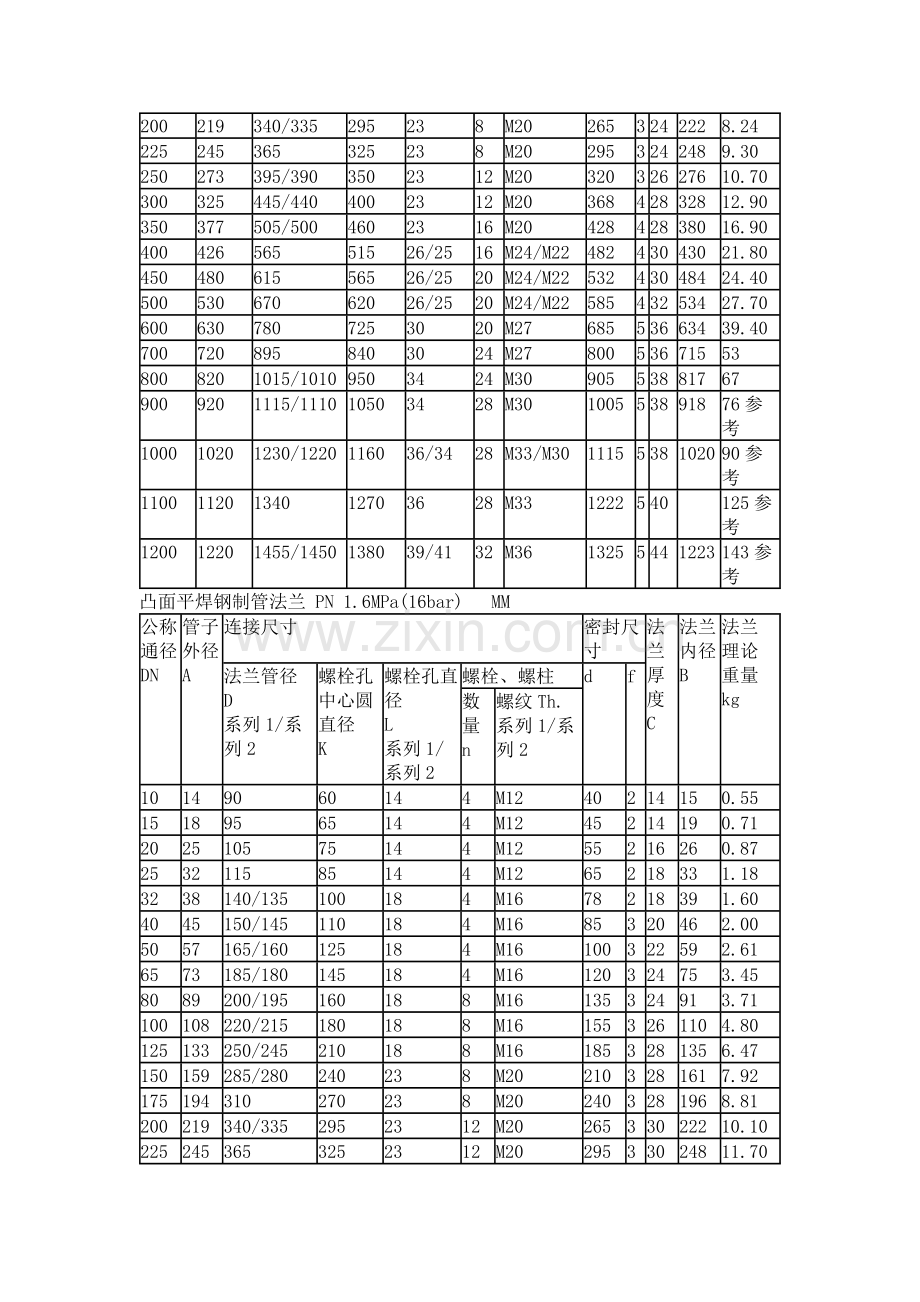

凸面平焊钢制管法兰 PN 1.6MPa(16bar)  MM
公称
通径
DN
管子
外径
A
连接尺寸
密封尺寸
法兰
厚度
C
法兰
内径
B
法兰
理论
重量
kg
法兰管径
D
系列1/系列2
螺栓孔中心圆直径
K
螺栓孔直径
L
系列1/系列2
螺栓、螺柱
d
f
数量
n
螺纹Th.
系列1/系列2
10
14
90
60
14
4
M12
40
2
14
15
0.55
15
18
95
65
14
4
M12
45
2
14
19
0.71
20
25
105
75
14
4
M12
55
2
16
26
0.87
25
32
115
85
14
4
M12
65
2
18
33
1.18
32
38
140/135
100
18
4
M16
78
2
18
39
1.60
40
45
150/145
110
18
4
M16
85
3
20
46
2.00
50
57
165/160
125
18
4
M16
100
3
22
59
2.61
65
73
185/180
145
18
4
M16
120
3
24
75
3.45
80
89
200/195
160
18
8
M16
135
3
24
91
3.71
100
108
220/215
180
18
8
M16
155
3
26
110
4.80
125
133
250/245
210
18
8
M16
185
3
28
135
6.47
150
159
285/280
240
23
8
M20
210
3
28
161
7.92
175
194
310
270
23
8
M20
240
3
28
196
8.81
200
219
340/335
295
23
12
M20
265
3
30
222
10.10
225
245
365
325
23
12
M20
295
3
30
248
11.70
250
273
405
355
26/25
12
M24/M22
320
3
32
276
15.70
300
325
160
410
26/25
12
M24/M22
375
4
32
328
18.10
350
377
520
470
26/25
16
M24/M22
435
4
34
380
23.30
400
426
580
525
30
16
M27
485
4
38
430
31.00
450
480
640
585
30
20
M27
545
4
42
484
40.20
500
530
715/705
650
34
20
M30
608
4
48
534
55.70
600
630
840
770
36/41
20
M33/M36
718
5
50
634
80.80
700
720
910
840
36/41
24
M33/M36
788
5
50
724
106.2
800
820
1025/1020
950
39/41
24
M36
898
5
52
824
130.5
900
920
1125/1120
1050
39/41
28
M36
998
5
44
924
91参考
1000
1020
1255
1170
42/48
28
M39/M42
1110
5
46
1024
127参考
1100
1120
1370
1280
42
28
M39
1222
5
50
1124
160参考
1200
1220
1485
1390
48/54
32
M45/M48
1325
5
52
1224
186参考
凸面平焊钢制管法兰 PN 2.5MPa(25bar)  MM
公称
通径
DN
管子
外径
A
连接尺寸
密封尺寸
法兰
厚度
C
法兰
内径
B
法兰
理论
重量
kg
法兰管径
D
系列1/系列2
螺栓孔中
心圆直径
K
螺栓孔直径
L
系列1/系列2
螺栓、螺柱
d
f
数量
n
螺纹Th.
系列1/系列2
10
14
90
60
14
4
M12
40
2
16
15
0.64
15
18
95
65
14
4
M12
45
2
16
19
0.80
20
25
105
75
14
4
M12
55
2
18
26
0.99
25
32
115
85
14
4
M12
65
2
18
33
1.18
32
38
140/135
100
18
4
M16
78
2
20
39
1.96
40
45
150/145
110
18
4
M16
85
3
22
46
2.60
50
57
165/160
125
18
4
M16
100
3
24
59
2.71
65
73
185/180
145
18
8
M16
120
3
24
75
3.22
80
89
200/195
160
18
8
M16
135
3
26
91
4.06
100
108
235/230
190
23
8
M20
160
3
28
110
6.00
125
133
270
220
26/25
8
M24/M22
188
3
30
135
8.26
150
159
300
250
26/25
8
M24/M22
218
3
30
161
10.40
175
194
330
280
26/25
12
M24/M22
248
3
32
196
11.90
200
219
360
310
26/25
12
M24/M22
278
3
32
222
14.50
225
245
395
340
30
12
M27
302
3
34
248
17.00
250
273
425
370
30
12
M27
332
3
34
276
18.90
300
325
485
430
30
16
M27
390
4
36
328
26.80
350
377
555/550
490
40
16
M30
448
4
42
380
34.35
400
426
620/610
550
36/34
16
M33/M30
505
4
44
430
44.90
450
480
670/660
600
36/34
20
M33/M30
555
4
48
484
51.92
500
530
730
660
36/34
20
M33/M36
610
4
52
534
67.30
600
630
845/840
770
41
20
M36
718
5
56
634
95.20
700
720
960/955
875
42/48
24
M39/M42
815
5
60
724
116
800
820
1085/1070
990
48
24
M45/M42
930
5
64
824
150.2
900
920
1185/1180
1090
48/54
28
M45/M48
1025
5
58
924
160参考
1000
1020
1320/1305
1210
55/58
28
M52
1140
5
62
1024
210参考
1100
1124
1425
1315
55
28
M52
1245
5
66
1124
260参考
1200
1220
1530/1525
1420
55/58
32
M52
1350
5
70
1224
300参考
