投射距离计算与尺寸转换.doc

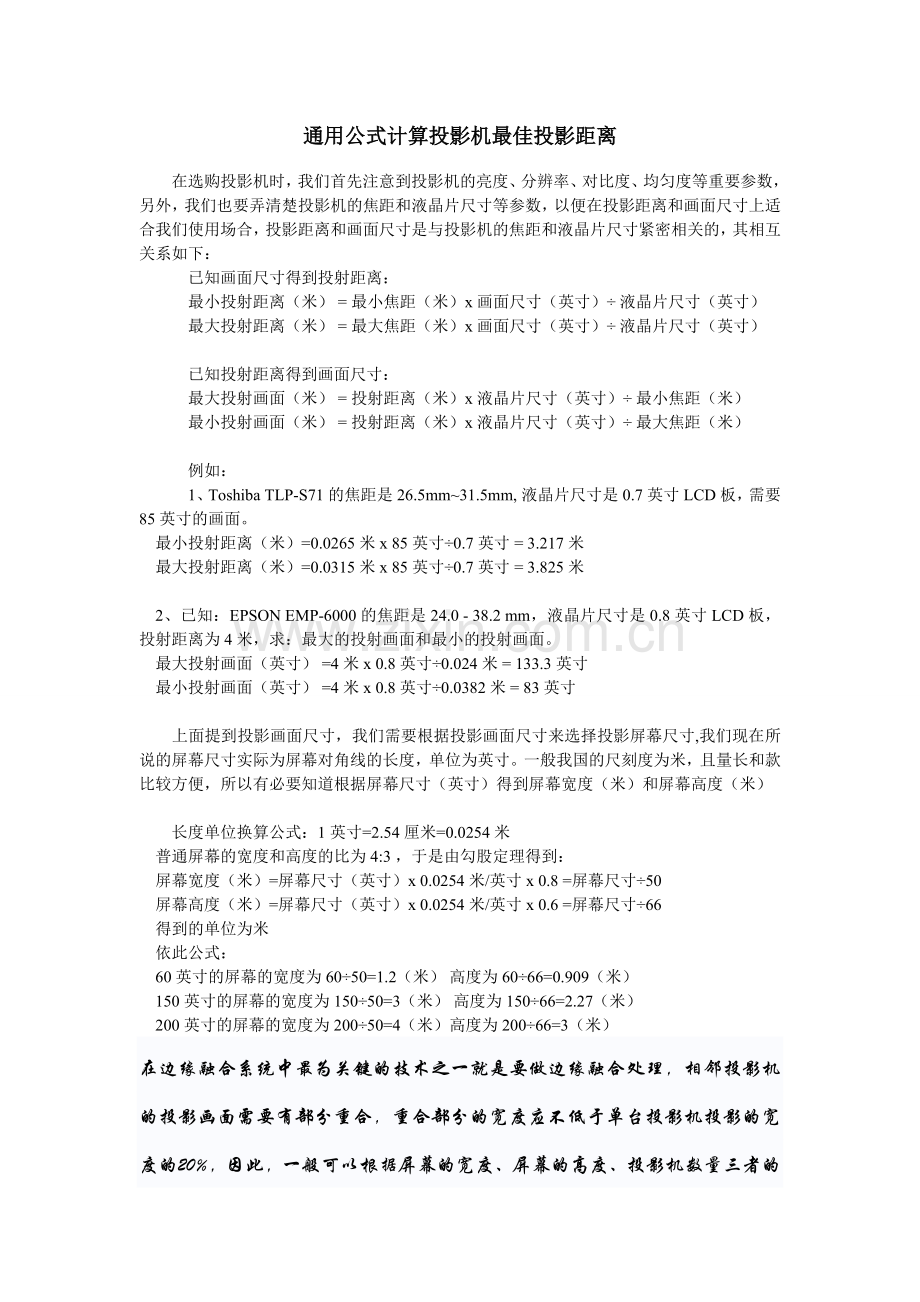

通用公式计算投影机最佳投影距离
在选购投影机时，我们首先注意到投影机的亮度、分辨率、对比度、均匀度等重要参数，另外，我们也要弄清楚投影机的焦距和液晶片尺寸等参数，以便在投影距离和画面尺寸上适合我们使用场合，投影距离和画面尺寸是与投影机的焦距和液晶片尺寸紧密相关的，其相互关系如下：
    已知画面尺寸得到投射距离：
    最小投射距离（米） = 最小焦距（米）x 画面尺寸（英寸）÷ 液晶片尺寸（英寸）
    最大投射距离（米） = 最大焦距（米）x 画面尺寸（英寸）÷ 液晶片尺寸（英寸）

    已知投射距离得到画面尺寸：
    最大投射画面（米） = 投射距离（米）x 液晶片尺寸（英寸）÷ 最小焦距（米）
    最小投射画面（米） = 投射距离（米）x 液晶片尺寸（英寸）÷ 最大焦距（米）

    例如：
    1、Toshiba TLP-S71的焦距是26.5mm~31.5mm, 液晶片尺寸是0.7英寸LCD板，需要85英寸的画面。
    最小投射距离（米）=0.0265米 x 85英寸÷0.7英寸 = 3.217米
    最大投射距离（米）=0.0315米x 85英寸÷0.7英寸 = 3.825米

    2、已知：EPSON EMP-6000的焦距是24.0 - 38.2 mm，液晶片尺寸是0.8英寸LCD板，投射距离为4米，求：最大的投射画面和最小的投射画面。
    最大投射画面（英寸） =4米x 0.8英寸÷0.024米 = 133.3英寸
    最小投射画面（英寸） =4米x 0.8英寸÷0.0382米 = 83英寸

　　上面提到投影画面尺寸，我们需要根据投影画面尺寸来选择投影屏幕尺寸,我们现在所说的屏幕尺寸实际为屏幕对角线的长度，单位为英寸。一般我国的尺刻度为米，且量长和款比较方便，所以有必要知道根据屏幕尺寸（英寸）得到屏幕宽度（米）和屏幕高度（米）

　　长度单位换算公式：1英寸=2.54厘米=0.0254米
    普通屏幕的宽度和高度的比为4:3 ，于是由勾股定理得到：
    屏幕宽度（米）=屏幕尺寸（英寸）x 0.0254米/英寸x 0.8 =屏幕尺寸÷50
    屏幕高度（米）=屏幕尺寸（英寸）x 0.0254米/英寸x 0.6 =屏幕尺寸÷66
    得到的单位为米
    依此公式：
    60英寸的屏幕的宽度为60÷50=1.2（米） 高度为60÷66=0.909（米）
    150英寸的屏幕的宽度为150÷50=3（米） 高度为150÷66=2.27（米）
    200英寸的屏幕的宽度为200÷50=4（米）高度为200÷66=3（米）

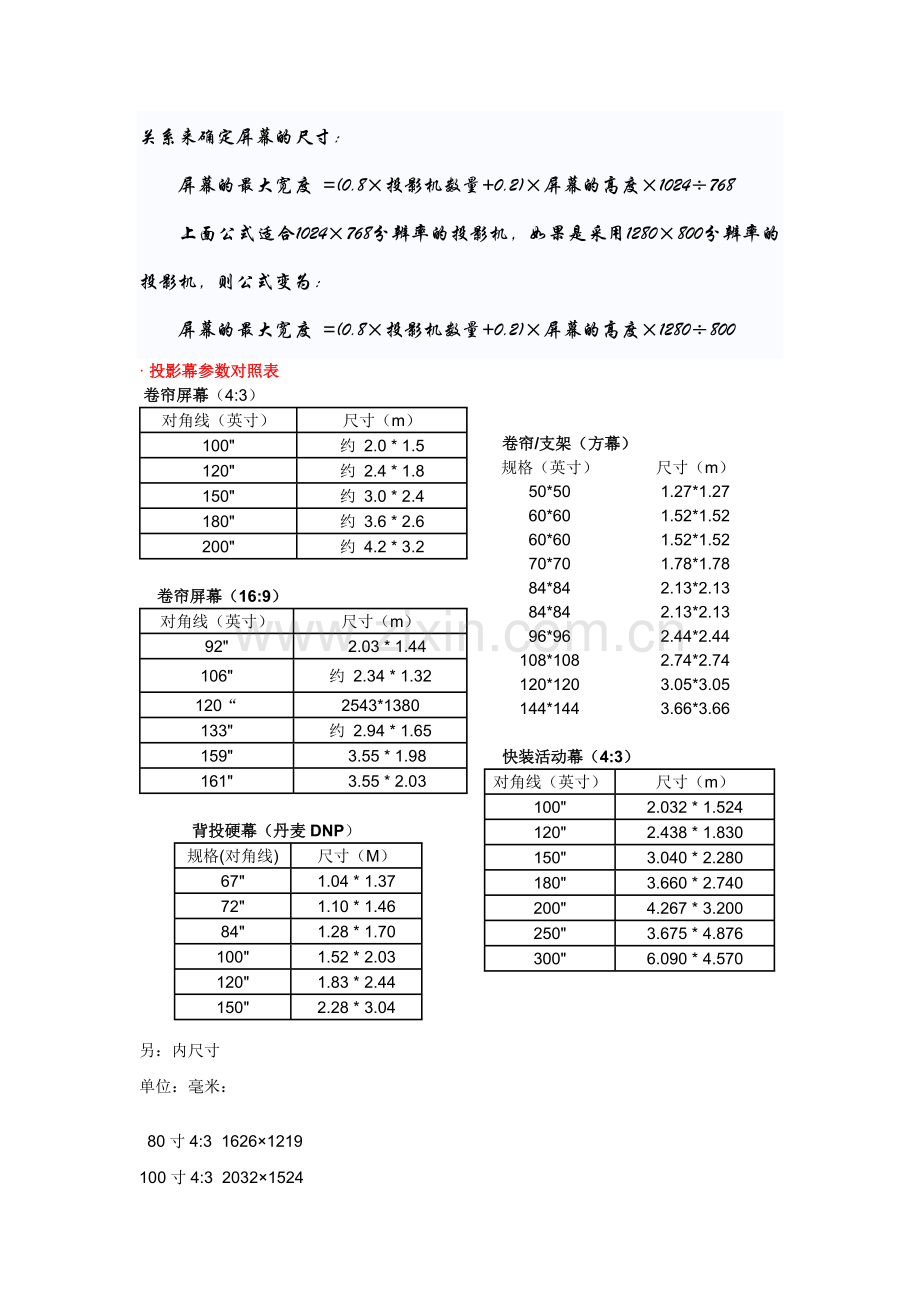

在边缘融合系统中最为关键的技术之一就是要做边缘融合处理，相邻投影机的投影画面需要有部分重合，重合部分的宽度应不低于单台投影机投影的宽度的20%，因此，一般可以根据屏幕的宽度、屏幕的高度、投影机数量三者的关系来确定屏幕的尺寸：
　　屏幕的最大宽度 =(0.8×投影机数量+0.2)×屏幕的高度×1024÷768
　　上面公式适合1024×768分辨率的投影机，如果是采用1280×800分辨率的投影机，则公式变为：
　　屏幕的最大宽度 =(0.8×投影机数量+0.2)×屏幕的高度×1280÷800
· 投影幕参数对照表
 卷帘屏幕（4:3）
对角线（英寸）
尺寸（m）
100"
约 2.0 * 1.5
120"
约 2.4 * 1.8
150"
约 3.0 * 2.4
180"
约 3.6 * 2.6
200"
约 4.2 * 3.2

    卷帘屏幕（16:9）
对角线（英寸）
尺寸（m）
92"
   2.03 * 1.44
106"
约 2.34 * 1.32
120“
2543*1380
133"
约 2.94 * 1.65
159"
   3.55 * 1.98
161"
   3.55 * 2.03

    卷帘/支架（方幕）
规格（英寸）
尺寸（m）
50*50
1.27*1.27
60*60
1.52*1.52
60*60
1.52*1.52
70*70
1.78*1.78
84*84
2.13*2.13
84*84
2.13*2.13
96*96
2.44*2.44
108*108
2.74*2.74
120*120
3.05*3.05
144*144
3.66*3.66

    快装活动幕（4:3）
对角线（英寸）
尺寸（m）
100"
2.032 * 1.524
120"
2.438 * 1.830
150"
3.040 * 2.280
180"
3.660 * 2.740
200"
4.267 * 3.200
250"
3.675 * 4.876
300"
6.090 * 4.570

    背投硬幕（丹麦DNP）
规格(对角线)
尺寸（M）
67"
1.04 * 1.37
72"
1.10 * 1.46
84"
1.28 * 1.70
100"
1.52 * 2.03
120"
1.83 * 2.44
150"
2.28 * 3.04

另：内尺寸
单位：毫米：
80寸4:3  1626×1219
100寸4:3  2032×1524
120寸4:3  2438×1829
150寸4:3  3048×2286
170寸4:3  3454×2591
200寸4:3  4064×3048
250寸4:3  5080×3810
300寸4:3  6096×4572
350寸4:3  7112×5334
400寸4:3  8128×6096
450寸4:3  9144×6858
80寸16:9  1771×996
100寸16:9  2214×1245
120寸16:9  2657×1494
150寸16:9  3321×1868
170寸16:9  3764×2117
200寸16:9  4428×2491
250寸16:9  5535×3113
300寸16:9  6642×3736
350寸16:9  7749×4359
400寸16:9  8855×4981
450寸16:9  9962×5604
