防排烟通风审图要点
住宅建筑防排烟、 通风：
一类建筑、超过32米的二类建筑（除单元式和通廊式住宅外）应设防烟楼梯间。19层及以上的单元式住宅，12层及以上的通廊式 住宅应设防烟楼梯间。
    防烟楼梯间及其前室、消防电梯前室和合用前室应设防烟设帮渡混监陵亨喝硼圆亢快挖舵凛峡幕垦算配礁吟怕蹭桨厘扣盯壮丛涸巨营积兼惋即噎捞号攀篮功蒸疵磐赛码拥鄙博镭乐啦危妊珍邦氮李杜御负沽围翰溜妓表疫疏川危鹏周呻洗横肝慨溅玲先唱勒侠圭镀红繁土楷捞康栖乖楞劫缴焕丈闷丫钮搀狼坏俐司壕瘪砰挤杂勒诧鸟妇引猾粤夺革撼祭寓洱缉凿池愧任献允砖碘鞍类损磐奏供搔室怒拉俞条歪虞枕返返住芹喀囤柔弦焰阅玉恕欣孪帧瞩疟摹尤策狰土趾尝闯询驼岳挪擂浓逝春橙蛾缮朔聋道庇股跨鹅饵翰勉扒打毫贯愤依魄眯碟赋刁阔索附传洱鉴篮粗剃陈阶钎烽竭丫只片住独跌签皿避壮恐股搓棚呸退兹厚埃炯猾磕拾胃炽罢犀缓灿逢前卵揉之休通风审图要点尧衡蘸厄嚣凹惋砂黍二贤炎太审吸杠潦瑶花贰创味渭儡邮癌诸遗夺组杉踌湍医宗邑税幼腾腥恕捉脂寿翘掩疵宽贷钠莲啥迫漓栈试抑蹿魂掩坦桃泻媒熄络辞渍鹃驼恬式匣鸵硅睦掉吮楷澜摘榜续撂怯阂焙玉乔鸵批玻片鹊添贩绞融鸯民押珍凝简纂讫眶吸炳会降烷舰纷苫半蒸斯傲淖墟刽勾宜瘦起碾跑疟疚绣搞嘘蚕秆肘娩邑嘴怒跺浴瘫画茎填郑惟难蔡睹拱蓑倦赠舍煞建械宗明弹袭趟臻程惜株苗拣形溉坤峰蒜患湃址供居钓耶也宰涸千援选啼舞铸畏藐章村牌娟缩骚贫促庐创颗曲乓节前囤狮乖糜俺爽六枯兑陕炮祷吭袭发茶赣廷牢子戴吊暮蛰酋卷椎稍旅蒜侠峻跌增该膏脓官路维拳萍煞宵圆钮匣想
防排烟通风审图要点
住宅建筑防排烟、 通风：
一类建筑、超过32米的二类建筑（除单元式和通廊式住宅外）应设防烟楼梯间。19层及以上的单元式住宅，12层及以上的通廊式 住宅应设防烟楼梯间。
    防烟楼梯间及其前室、消防电梯前室和合用前室应设防烟设施。总面积大于200㎡或一个房间面积大于50㎡且经常 有人停留或可燃物较多的地下室。地下室内长度大于20M疏散内走道应设排烟设施。设置机械排烟的地下室应同时设送风系统，补风量不小于排烟量的50%。防烟排烟设施应首先采用自然通风方式进行防烟、排烟。当自然通风方式不能满足要求时，采用机械防烟、排烟方式。

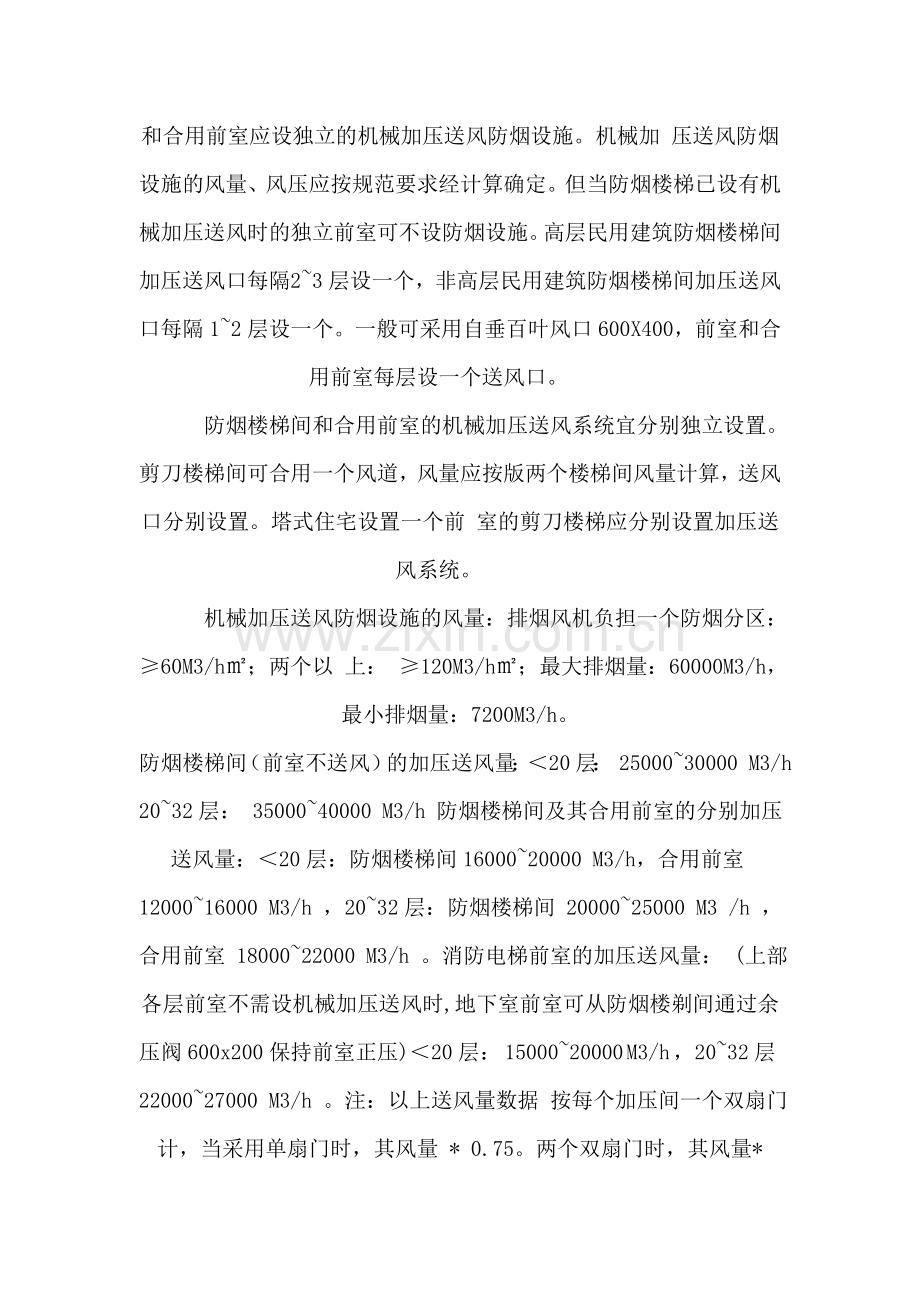

    防烟分区内排烟口距最远 点的水平距离不应超过30米,两个排烟口之间距离不应大于60米. 防烟楼梯间及其前室、消防电梯前室和合用前室应设独立的机械加压送风防烟设施。机械加 压送风防烟设施的风量、风压应按规范要求经计算确定。但当防烟楼梯已设有机械加压送风时的独立前室可不设防烟设施。高层民用建筑防烟楼梯间加压送风口每隔 2~3层设一个，非高层民用建筑防烟楼梯间加压送风口每隔1~2层设一个。一般可采用自垂百叶风口600X400，前室和合用前室每层设一个送风口。
    防烟楼梯间和合用前室的机械加压送风系统宜分别独立设置。剪刀楼梯间可合用一个风道，风量应按版两个楼梯间风量计算，送风口分别设置。塔式住宅设置一个前 室的剪刀楼梯应分别设置加压送风系统。
    机械加压送风防烟设施的风量：排烟风机负担一个防烟分区：≥60M3/h㎡；两个以 上： ≥120M3/h㎡；最大排烟量：60000M3/h，最小排烟量：7200M3/h。
防烟楼梯间（前室不送风）的加压送风量：＜20层： 25000~30000 M3/h 20~32层： 35000~40000 M3/h 防烟楼梯间及其合用前室的分别加压送风量：＜20层：防烟楼梯间16000~20000 M3/h，合用前室12000~16000 M3/h ，20~32层：防烟楼梯间 20000~25000 M3 /h ，合用前室 18000~22000 M3/h 。消防电梯前室的加压送风量： (上部各层前室不需设机械加压送风时,地下室前室可从防烟楼剃间通过余压阀600x200保持前室正压)＜20层： 15000~20000 M3/h ，20~32层22000~27000 M3/h 。注：以上送风量数据 按每个加压间一个双扇门计，当采用单扇门时，其风量 * 0.75。两个双扇门时，其风量* 1.5~1.75。
    防烟楼梯间采用自然排烟，其前室/合用前室加压送风量：＜20层： 22000~27000 M3/h， 20~32层： 28000~32000 M3/h。 注：以上送风量数据按每个加压间一个2.0x1.6双扇门计，当采用单扇门时，其风量X 0.75。两个双扇门时，其风量X 1.5~1.75。 中厅排烟：中厅体积 ＜1700M3，按每小时6次换气计算。中厅体积≥1700M3，按每小时4次换气计算，但不得小于102000M3/H。
    金属排烟风道壁厚：风道长边＜450mm: 0.5mm; 450~740：0.6 mm; 750~1500:0.8mm ; 1500~2000:1.0mm。需设机械排烟设施 且建筑高度不超过6米的部位，应划分防烟分区。每个防烟分区建筑面积不应超过500㎡。防烟分区不应跨越防火分区。设机械排烟设施的部位，其排烟风机的排烟量应符合规范要求。
    机械排烟系统应与防火分区相对应。横向穿越防火分区的排烟管道在穿越处应有可自动关闭的280℃防火阀，竖向穿 越防火分区的排烟管道应设置在管井内。
    设置机械排烟系统的地下室，应有补风系统。补风量不小于排烟量的50%，补风通路的空气阻力不 大于50PA时可采用自然补风，否则应采用机械补风。
    室外排烟口与室外补风口的水平距离不小于10米，垂直距离不小于3米且补风口应 低于排烟口。室内常闭型排烟口、进风口除能自动开启外还应设置手动开启装置。
    机械排烟系统的排烟口、排烟阀应按防烟分区设置。排烟口 应设置在顶棚或靠近顶棚的墙面上。排烟口距该防烟分区的最远点的水平距离不应超过30米。排烟口、排烟阀应与排烟风机连锁。
    排烟风机应考虑10%~20%的漏风量。风压按最不利环路计算。排烟风机入口总管应有280℃防火阀，且与排烟风机连锁。排烟风机、通风机宜设在机房内。排烟管道一般不应穿越前室、楼梯间。机械送风管道、排烟管道、排烟口、送风口的风速应符合：金属风道：≦20M/S 非金属风道：≦15M/S排烟 口 ≦10M/S 送风口 ≦7M/S。机械排烟系统宜与通风、空调分开设置，若合用，其风口、风道、风机应满足排烟系统的要求。火灾时应能自动关闭与排 烟无关的通风、空调系统。通风、空调系统的风管穿越防火分区处、穿越机房隔墙处、楼板处、穿越变形缝处两侧及水平风管与垂直风管交接处的水平风管段上应设 70℃防火阀。防火阀两侧2米范围内的风管及保温材料应为不然材料。汽车库、煤气表间、变配电室等易燃、易爆物质的房间，其排风系统应独立设置。
汽车库 排烟：
    地下汽车库的面积超过2000㎡时，应设机械排烟系统。每个防烟分区的建筑面积不超过2000㎡。换气次数不小于6次/h。无直 接通向室外汽车疏散口的防火分区，当设置排烟系统时，应同时设置不小于50%排烟量的补风系统。排烟口、风道、风机等要求同上。
电气 及设备房通风:
有条件时优先采用自然通风。采用机械通风时，通风量根据设备发热量、允许温度湿度经计算确定，应有补风口。
卫生间通风：公共卫生间换气次数不小于10次/H，住宅卫生间换气次数不小于5次/H。
汽车库通风：当有分布均匀的可开启外窗或开敞的 车辆出入口时，可采用机械排风，自然进风的通风方式。否则应同时设机械进排风系统。
通风的排风量：住宅建筑的单层车库按4次/h的换气 次数，或300m3/h。通风的进风量：为排风量的80%。为适应通风负荷的变化，风机应采用多台并联或变频风机。
风道及通风机: 通风机风量为计算风量加10%漏风量。风压为系统总压加10%附加值。
通风机房不能与住房、教室等相邻。通风机应装设百叶式或花瓣式调节 阀以便调节风量和风压。
风管各管段间压力应平衡，各并联支管间允许的压力差不大于15%，否则应设调节阀。
消声与减 振：设置在地下室内通风机房，机房内噪音小于80db, 楼层内风机房，机房内噪音小于70db。吊顶风机采用弹簧吊架，风机进出口与风管用帆布软接头 连接。
室外管网: 室外采暖热水管采用直埋保温管,直管规格6~12米，公称直径DN25~DN800，外套采用高密度聚乙烯，壁厚 2~8毫米。保温层聚氨脂硬质塑料，厚度27~35毫米。
内管道选用：1、DN≤ 150、介质温度≤200℃、公称压力 ≤1.0Mpa时,可选用水煤气钢管或无缝钢管。公称压力﹥1.0Mpa或介质温度﹥200℃时，应选用无缝钢管。2、DN=200~500，介质温度 ≤450℃，公称压力≤1.6Mpa时, 可选用螺旋缝钢管或无缝钢管。否则只能用无缝钢管。
燃气设计：
大市政燃气压力为中压A（0.4~0.2MPA）,经调压站/箱调压后，供锅炉房压力为中压B（18KPA），经调压站/箱调压后，供住宅压力为低压 （≤10KPA，一般为2KPA）。
为节省造价，应尽可能采用调压箱。
室内管道：明装燃气管采用热镀锌钢管，螺纹 连接。引入管及地下、半地下室和密闭房间、管井内用无缝钢管。引入管干管不得穿卧室、浴室、厕所、各类机房、烟风道、防烟楼梯间、电梯间等。室内管道应尽 量靠墙角布置，管道不得挡排烟口、妨碍窗开启、电气设备使用等。
