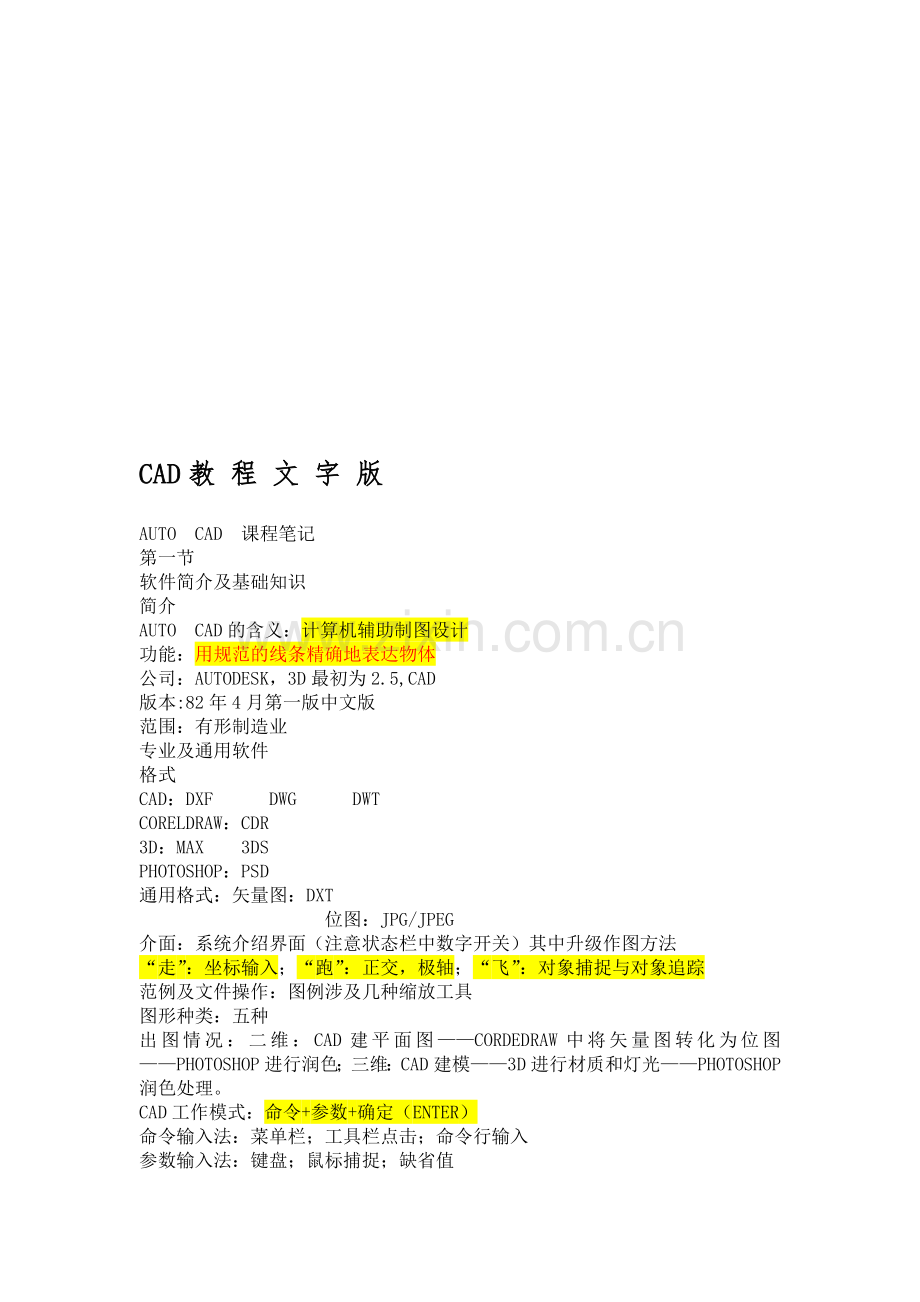

CAD教 程 文 字 版

AUTO CAD 课程笔记
第一节
软件简介及基础知识
简介
AUTO CAD的含义：计算机辅助制图设计
功能：用规范的线条精确地表达物体
公司：AUTODESK，3D最初为2.5,CAD
版本:82年4月第一版中文版
范围：有形制造业
专业及通用软件
格式
CAD：DXF   DWG   DWT
CORELDRAW：CDR
3D：MAX  3DS
PHOTOSHOP：PSD
通用格式：矢量图：DXT
          位图：JPG/JPEG
介面：系统介绍界面（注意状态栏中数字开关）其中升级作图方法
“走”：坐标输入；“跑”：正交，极轴；“飞”：对象捕捉与对象追踪
范例及文件操作：图例涉及几种缩放工具
图形种类：五种
出图情况：二维：CAD建平面图——CORDEDRAW中将矢量图转化为位图——PHOTOSHOP进行润色；三维：CAD建模——3D进行材质和灯光——PHOTOSHOP润色处理。
CAD工作模式：命令+参数+确定（ENTER）
命令输入法：菜单栏；工具栏点击；命令行输入
参数输入法：键盘；鼠标捕捉；缺省值

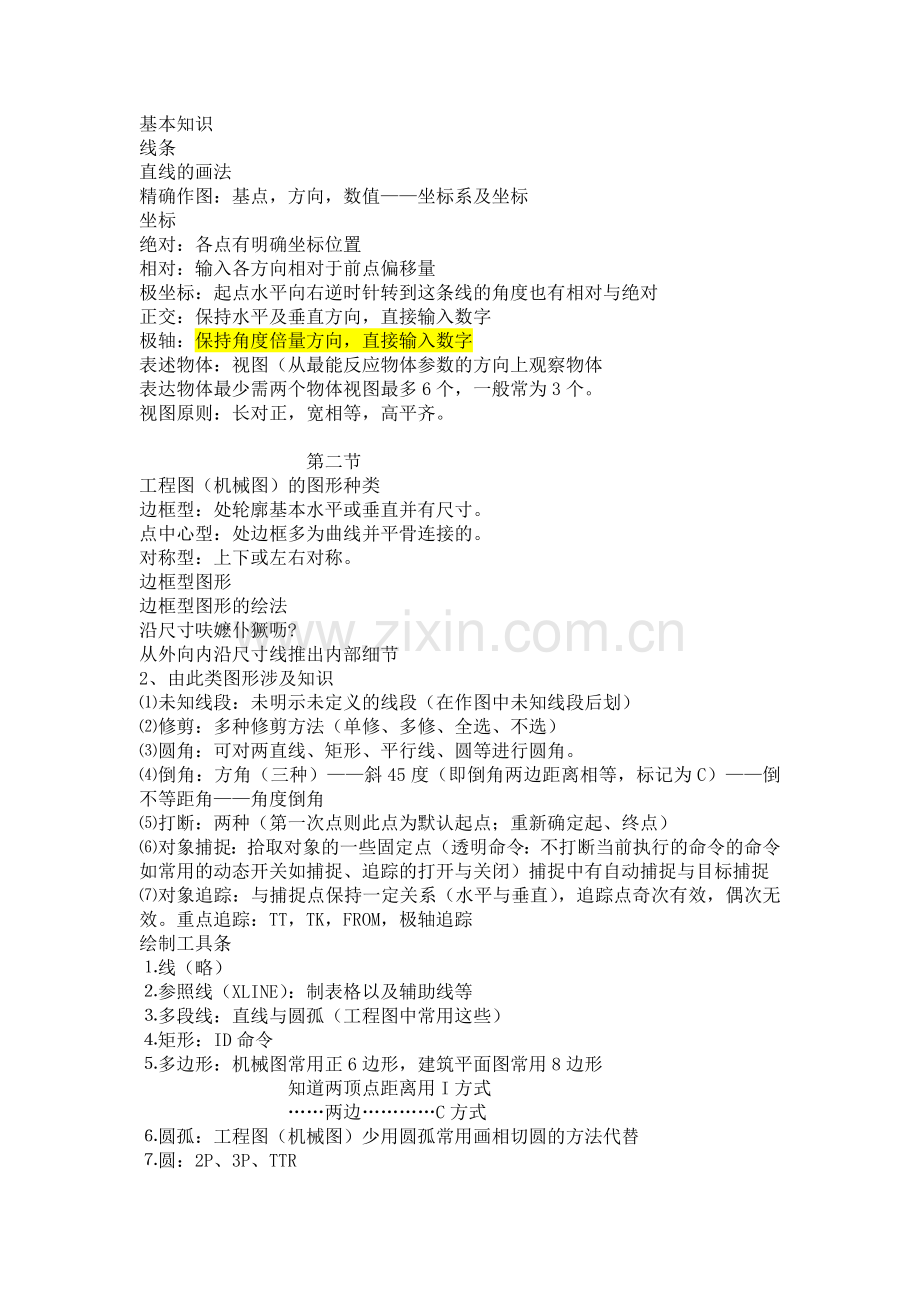

基本知识
线条
直线的画法
精确作图：基点，方向，数值——坐标系及坐标
坐标
绝对：各点有明确坐标位置
相对：输入各方向相对于前点偏移量
极坐标：起点水平向右逆时针转到这条线的角度也有相对与绝对
正交：保持水平及垂直方向，直接输入数字
极轴：保持角度倍量方向，直接输入数字
表述物体：视图（从最能反应物体参数的方向上观察物体
表达物体最少需两个物体视图最多6个，一般常为3个。
视图原则：长对正，宽相等，高平齐。

         第二节
工程图（机械图）的图形种类
边框型：处轮廓基本水平或垂直并有尺寸。
点中心型：处边框多为曲线并平骨连接的。
对称型：上下或左右对称。
边框型图形
边框型图形的绘法
沿尺寸呋嬷仆獗呖?
从外向内沿尺寸线推出内部细节
2、由此类图形涉及知识
⑴未知线段：未明示未定义的线段（在作图中未知线段后划）
⑵修剪：多种修剪方法（单修、多修、全选、不选）
⑶圆角：可对两直线、矩形、平行线、圆等进行圆角。
⑷倒角：方角（三种）——斜45度（即倒角两边距离相等，标记为C）——倒不等距角——角度倒角
⑸打断：两种（第一次点则此点为默认起点；重新确定起、终点）
⑹对象捕捉：拾取对象的一些固定点（透明命令：不打断当前执行的命令的命令如常用的动态开关如捕捉、追踪的打开与关闭）捕捉中有自动捕捉与目标捕捉
⑺对象追踪：与捕捉点保持一定关系（水平与垂直），追踪点奇次有效，偶次无效。重点追踪：TT，TK，FROM，极轴追踪
绘制工具条
⒈线（略）
⒉参照线（XLINE）：制表格以及辅助线等
⒊多段线：直线与圆孤（工程图中常用这些）
⒋矩形：ID命令
⒌多边形：机械图常用正6边形，建筑平面图常用8边形
        知道两顶点距离用I方式
        ……两边…………C方式
⒍圆孤：工程图（机械图）少用圆孤常用画相切圆的方法代替
⒎圆：2P、3P、TTR
⒏样条曲线：表示：小区平面图中的湖及工程图中的断裂线，部面界线等。
⒐多线：建筑平面中涉及墙中讲

  　 第三节
本节重点：点中心图形的画法及相切、编辑工具条
图纸：白图——底图——蓝图
点中心型图形
绘法：确定并绘出重要的布局线（点划线与尺寸线）——绘已知线——连未知线——修剪与清理（对复杂物体修剪利用沿所要的左右修剪）此类图形的绘制有很多的技巧性。
涉及相切：直线与圆（直线与单圆单点；直线与双圆上切点TAN强行捕捉切点）
圆与圆：8个相切圆
圆与直线
夹点的使用（物体的关键点）
编辑工具
陈列：二种方式
移动；注意基点的选择
复制；注意多重复制
偏移：与复制有区别T
旋转：注意基点(R)
拉伸：要选物体拉伸部位常用CP的选法
拉长与延伸可用夹点的编辑进行取代。
三种右击菜单（不选、选择、命令）
标准工程图的内容：（图纸元素）
图幅：图纸的大小
标题与标题栏外边框
图形：图形中最重要的
注释与标注；图纸中是主要的
注释文字：如技术要求等。

  　 第四节
对称型图形
其图形的绘法：
绘制对称线
按边框图形的绘制方法绘制一半
镜像
填充
由此涉及的工具
⑴镜像：镜像线的不同，以及文字镜像（MIRRTEXT）
⑵图案填充：机械图中只能用45度斜剖线及ANSI图案，建筑中可用其它的定义图案（不同的物体要赋于不同的材质，修改材质的角度和比例）
注意填充时关联与不关联
无边界填充时先作边界再填充
孤岛检测
⑶夹点编辑（关键点，物体主要的点）
多视图图形（有多个视图的图形）
多视图图形的画法时的注意
不是一次完成多个视图
应优先选择易画的视图
学会在别的视图中找尺寸
绘图中的计算原则
一般情况下，不进行超过两步的计算
图幅与标题栏
图幅的种类与格式
机械图中的标题栏及其中注意事项

  　 第五节
多线的定义以及建筑平面图
多线的使用
  多线的格式
比例：常设为1，大等1时放大
对正：上对正以外墙边为起点
      无对则以中心线为起点
      下对正则以内墙线为起点
块的知识
建筑平面图
建筑设计中建筑施工图中最基本的图：平面图
建筑平面图：即为房屋的水平剖视图，假想用水平平面经门窗洞口处将房屋剖开后得到正投影图。
绘图步骤
设图形界限并切换到建筑图限
定义多线格式（即内墙与外墙的多线格式）
按边框图形画法绘制外框
沿墙体尺寸绘制内墙
修改多线交叉格式
分解多线并进行修剪预留门的位置
定义门、窗块，插入块
绘制楼梯及栏榄
插入内部设施块
常用建筑类设施
门及窗：
门的边距墙的中边为250MM或200MM，大门宽约为950MM（单门）
窗的厚度常为362MM，二开窗长约为1点5米，三开窗约为1点8米
图中外墙一般为360MM，内墙为240MM
复杂建筑平面图绘图
绘制墙体标记线（墙轴线）
记录处墙体经过的墙线坐标并依次绘制
按一般平面图绘图方法绘制
家装平面图
具有明确内部设施的建筑平面图
细节部分
图中部分物品：可在CAD的设计中心文件中找，对块要缩放可用对象属性进行更改。
图中具有内部设施，表示某单无即可，标注尺寸大多为内边标注。
绘图步骤
前面的步骤同建筑平面图
后面的步骤为：
插入家俱
填充（主要为墙体与地板）
转换为位图
选择色块润色
五、制图步骤
确定图幅（并设环境）
确定图层
绘图形
标注
注文字与标题栏
布局
打印
图层
使用图层因为复杂图常是多个人共同完成，同时也便于找印不同部分，也为了看图方便。
一般机械图图层：0层（外轮廓线层；对称线层；不可轮廓线层；填充层；文字层；标注层。
一般建筑图图层：墙体层；中心线层；填充层；内部设施层；门窗层；文字层；标注层；管线层。
图层管理：
开/关：不显示可编辑可进入
冻结：不……不……不……
锁定：可见不可编辑
  　 第六节
建筑立面图、家具立面图、建筑剖面图以及有关的家具方面的知识文字
立面图
将物体各个立面按照正投影的方法投影到与之平行的投影面上，所行到正投影图。
建筑立面图
其图主要表现建筑物的体型和外形，外墙的面层材料，色彩及各种房屋外部设施等。
命名：房屋的朝向：东立面，南立面，西立面，北立面。
      出入口或房屋外形：正立面，背立面，左侧，右侧立面
      两端轴线编号：①~②立面
绘图：
绘地平线
绘建筑外边框
绘其内线条
绘门、窗等及编辑
建筑侧面图（剖面图）的画法与此相似
整套家装工程图纸明细表：
建筑平面图
家装平面特景图（各种设施彩图）
立面效果图
天花板效果图
三维立体效果图
家装材料明细表：材质，费用
家装工程决算单：估算、预算、决算
家俱图纸一套
家具立面图
盒式家具：（盒状）用直线画外框；绘制门板及扶手等。
板式家具：（空形）用矩形框绘木板。
家具设计原则：能进门（宽）、能摆进屋（长）、能放进物（高）
遵守黄金分割点：（长，宽，高之间）
人体工血原则：坐高，摸高（手触及），趴高（桌子趴高）
家装设计制作基础：
常见门窗的尺寸
……材料尺寸
…………报价
…………特性：颜色，反光度，硬度，花纹
……施工方法及现场测绘（技工）
高级家装设计人员
色彩感觉率（以值代色，大约范围）
艺术构图能力
空间感（立体模型大概感觉）

  　 第七节
标注及环境设置及布局
标注
标注的构成：
 尺寸界线，尺寸线，尺寸箭头，文字。
标注的标准：尺寸界线距原点2~3MM
           …………超出尺寸线3~5MM
           文字和箭头大小一致比例适中
标注种类
 线型：只标水平与垂直方向上的线。
 对齐：可标倾斜的部分。
 半径：有弧度的部分（可用两次半径标注来表直径）
 角度：可标四种角度。
 坐标：对航海图常用，水平放置标注为Y，垂直标X，也可手动输入文字。
 圆心：表圆心。
 引线：注意引线中的设置（类型、箭头、附着等）
 快速标注：进行多个的快速标注。
 基线：多用于机械图（要适当改基线间距应大于文字高度。）
 连续：多用于建筑图（注意追踪捕捉）
注意点：基线与连续标注都应在具有线型，径向及角度等尺寸标注之上的。
 公差：也就为误差，分为尺寸公差，形位公差。
尺寸公差：对称公差：上下偏移相等。
          极限公差：…………不等。（当高度不同时可更改比例）
          ……尺寸：算出最终效果显示。
形位公差：形状与位置的公差（机械类图形中常用）
建筑平面图：标注以中线方式
家装平面图：标注以内边方式
技巧操作（对另外图中的标注样式应用另一图形中）
第一种方法：复制法，对要复制的标注样式中应有新样式，复制其中的标注至另一文档粘贴即可。
第二种方法；可在设计中心中将想要的标注样式拖至新文档中。
标注样式的使用及其修改
替换的使用
修改的使用（只讲我们在标注中要修改的部分）
新建的使用
环境设置
讲解“选项”中有关知识
只讲我们常要修改的部分
对称度 平行度  垂直度
位置度   同轴度
面轮廓度 圆柱度 平面度 圆跳度 全跳度 圆度
倾斜度 线轮廓度
材料的一般中等状况
材料的最大状况     材料的最小状况
图层
图层 名称 颜色 线型
DIM 标注 绿 实线
CEN 中心层 红 ACAD200W10
HAT 剖面 紫 实线
HID 虚线层 蓝 ACAD200W10
OUT 轮廓线 白 实线
SPR 螺纹 黄 实线
TIT 边框及标题栏 青 实线
TXT 文本 青或白 实线

  　 第八节
三维概念及基本实体，三维编辑
CAD建模应与3D渲染人员配合
一、基本三维知识
建模：构建模型
三维坐标：手指法则，右手定则
坐标转换：移动、三点、转动。
实体观察：观察器（四种方法）
实体分解：一次为面，二次为线
三维立体的感知：消隐观察、着色、线框
视口：二个视口
基面：实体心有一面在XY两轴形成的面上。
面域、边界
二、基本实体绘制（ISOLINES）
三、实体编辑：
1、集合运算：交集、差集、并集。
2、拉伸：角度为正边拉边拉大，为负边拉边小，沿路径此时要注意路径所在的面要与基面垂直。
3、旋转：应是面且轴只能在被旋转面的一侧。
4、剖切：将物切成两部分，且可留与不留某些部分，作用：除去已形成的物体；进行立体剖切形成剖视图。
5、切割：形成一个剖视图。
6、三维操作：对齐（利用三点）
四、简单实体：方向的一致性
1、绘制方法：根据视图绘制各方向上的断面
          拉伸至另一视图的长度
       编辑
          集合运算
五、家俱立体绘制：
盒式：用直线拉出断面，然后拉伸再绘制附属体。
板式：用矩形框绘制每个板的基面——拉伸——绘制附属体
