《建筑CAD》第06章在线测试

 《建筑CAD》第06章在线测试
剩余时间：
57:48

窗体顶端
 答题须知：1、本卷满分20分。
           2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
           3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）
 1、用来表示建筑物的平面形状，房间的布局、形状、大小、用途的图样是（ ）。
A、建筑平面图
B、建筑立面图
C、建筑剖面图
D、建筑总平面图

 2、在与建筑物立面平行的投影面上投影所得的正投影图是（ ）。
A、建筑平面图
B、建筑立面图
C、建筑剖面图
D、建筑总平面图

 3、用假想的铅垂切面将房屋剖开后所得的立面视图是（ ）。
A、建筑平面图
B、建筑立面图
C、建筑剖面图
D、建筑总平面图

 4、按照国家制图标准，详图索引符号中圆的直径大小为（ ）。
A、8mm
B、10mm
C、12mm
D、14mm

 5、A1图纸的图幅尺寸为（ ）。
A、420mm×297mm
B、594mm×420mm
C、841mm×594mm
D、1189mm×841mm

第二题、多项选择题（每题2分，5道题共10分）
 1、一套完整的建筑施工图，通常应包括（ ）。
A、建筑总平面图
B、建筑平面图
C、建筑立面图
D、建筑剖面图
E、建筑详图

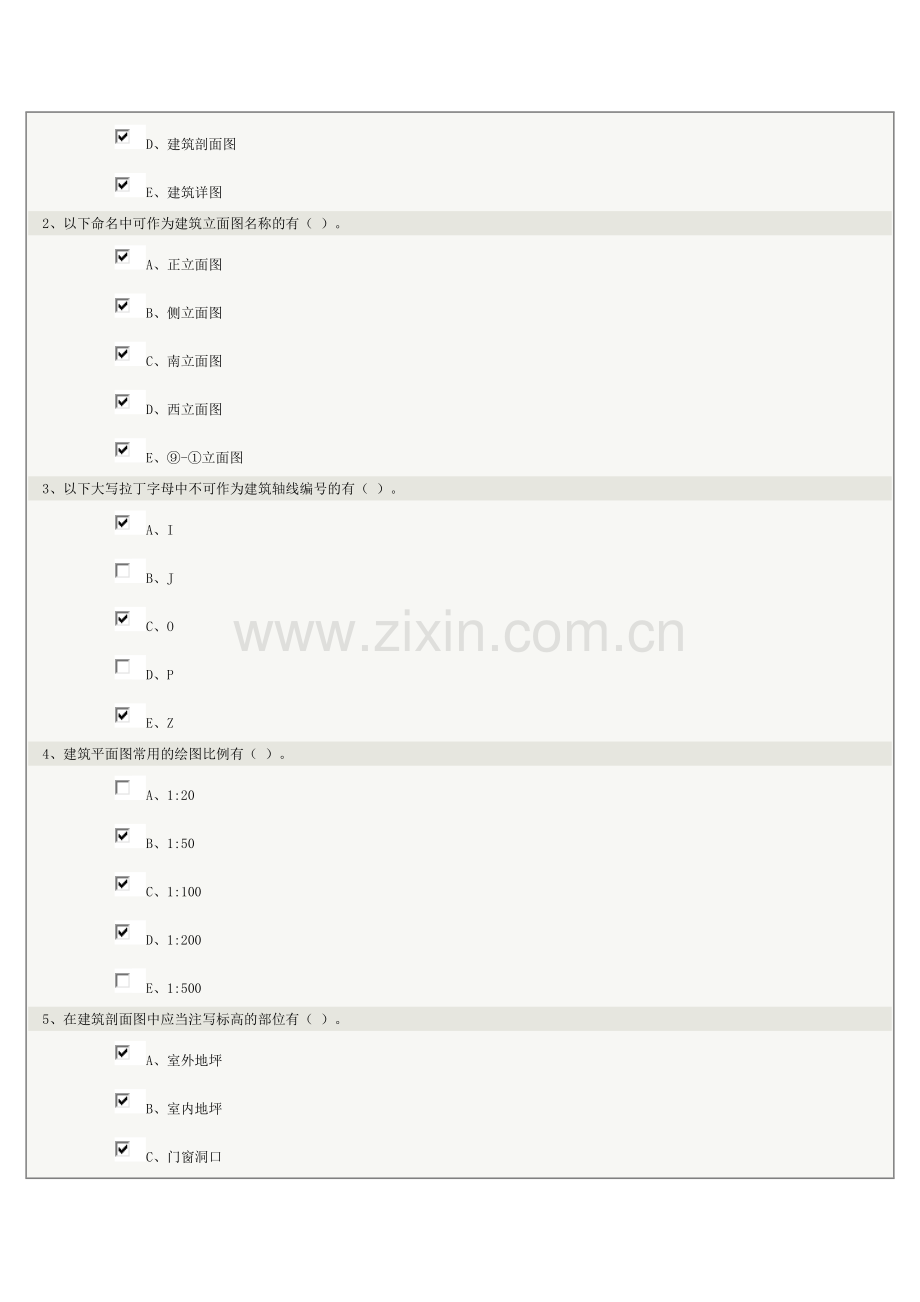

 2、以下命名中可作为建筑立面图名称的有（ ）。
A、正立面图
B、侧立面图
C、南立面图
D、西立面图
E、⑨-①立面图

 3、以下大写拉丁字母中不可作为建筑轴线编号的有（ ）。
A、I
B、J
C、O
D、P
E、Z

 4、建筑平面图常用的绘图比例有（ ）。
A、1:20
B、1:50
C、1:100
D、1:200
E、1:500

 5、在建筑剖面图中应当注写标高的部位有（ ）。
A、室外地坪
B、室内地坪
C、门窗洞口
D、各层楼面
E、屋面

第三题、判断题（每题1分，5道题共5分）
 1、在建筑总平面图中应画出风向频率玫瑰图和指北针图。
正确
错误

 2、建筑物无论复杂与否，每一面均应绘出立面图。
正确
错误

 3、在建筑立面图中，建筑物的外轮廓线应采用粗实线绘制。
正确
错误

 4、屋顶檐口、女儿墙、雨水口等构造一般均需要绘制详图或引用标准图。
正确
错误

 5、建筑剖面图的剖切位置一般应选择在建筑物内部构造复杂或者具有代表性的位置。
正确
错误

窗体底端

恭喜，交卷操作成功完成！你本次进行的《建筑CAD》第06章在线测试的得分为 20分（满分20分），本次成绩已入库。若对成绩不满意，可重新再测，取最高分。
测试结果如下：
· 1.1 [单选] [对] 用来表示建筑物的平面形状，房间的布局、形状、大小、用途的图样是（ ）。
· 1.2 [单选] [对] 在与建筑物立面平行的投影面上投影所得的正投影图是（ ）。
· 1.3 [单选] [对] 用假想的铅垂切面将房屋剖开后所得的立面视图是（ ）。
· 1.4 [单选] [对] 按照国家制图标准，详图索引符号中圆的直径大小为（ ）。
· 1.5 [单选] [对] A1图纸的图幅尺寸为（ ）。
· 2.1 [多选] [对] 一套完整的建筑施工图，通常应包括（ ）。
· 2.2 [多选] [对] 以下命名中可作为建筑立面图名称的有（ ）。
· 2.3 [多选] [对] 以下大写拉丁字母中不可作为建筑轴线编号的有（ ）。
· 2.4 [多选] [对] 建筑平面图常用的绘图比例有（ ）。
· 2.5 [多选] [对] 在建筑剖面图中应当注写标高的部位有（ ）。
· 3.1 [判断] [对] 在建筑总平面图中应画出风向频率玫瑰图和指北针图。
· 3.2 [判断] [对] 建筑物无论复杂与否，每一面均应绘出立面图。
· 3.3 [判断] [对] 在建筑立面图中，建筑物的外轮廓线应采用粗实线绘制。
· 3.4 [判断] [对] 屋顶檐口、女儿墙、雨水口等构造一般均需要绘制详图或引用标准图。
3.5 [判断] [对] 建筑剖面图的剖切位置一般应选择在建筑物内部构造复杂或者具有代表性的位置。
