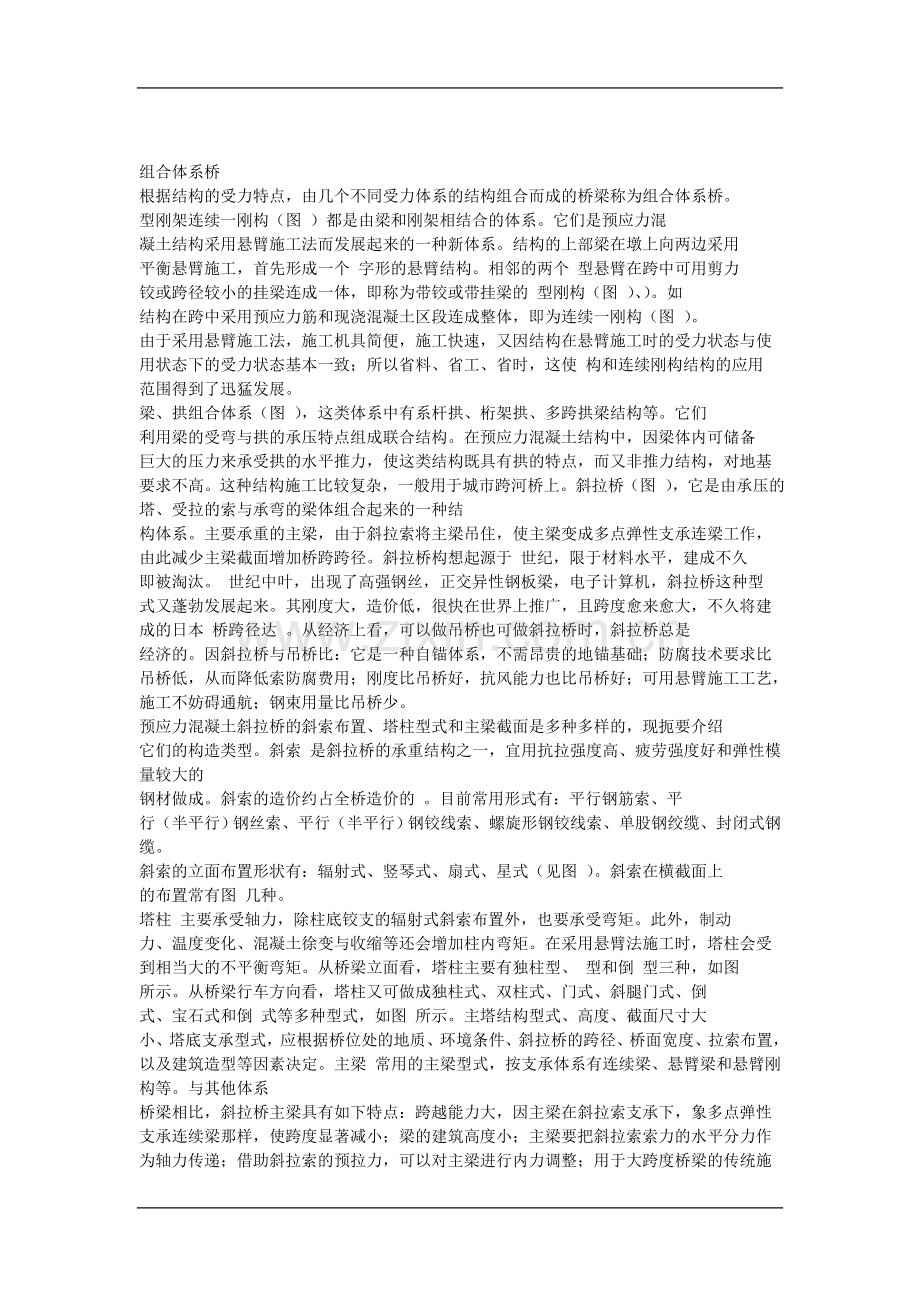

组合体系桥
根据结构的受力特点，由几个不同受力体系的结构组合而成的桥梁称为组合体系桥。
型刚架连续一刚构（图 ）都是由梁和刚架相结合的体系。它们是预应力混
凝土结构采用悬臂施工法而发展起来的一种新体系。结构的上部梁在墩上向两边采用
平衡悬臂施工，首先形成一个 字形的悬臂结构。相邻的两个 型悬臂在跨中可用剪力
铰或跨径较小的挂梁连成一体，即称为带铰或带挂梁的 型刚构（图 ）、）。如
结构在跨中采用预应力筋和现浇混凝土区段连成整体，即为连续一刚构（图 ）。
由于采用悬臂施工法，施工机具简便，施工快速，又因结构在悬臂施工时的受力状态与使
用状态下的受力状态基本一致；所以省料、省工、省时，这使 构和连续刚构结构的应用
范围得到了迅猛发展。
梁、拱组合体系（图 ），这类体系中有系杆拱、桁架拱、多跨拱梁结构等。它们
利用梁的受弯与拱的承压特点组成联合结构。在预应力混凝土结构中，因梁体内可储备
巨大的压力来承受拱的水平推力，使这类结构既具有拱的特点，而又非推力结构，对地基
要求不高。这种结构施工比较复杂，一般用于城市跨河桥上。斜拉桥（图 ），它是由承压的塔、受拉的索与承弯的梁体组合起来的一种结
构体系。主要承重的主梁，由于斜拉索将主梁吊住，使主梁变成多点弹性支承连梁工作，
由此减少主梁截面增加桥跨跨径。斜拉桥构想起源于 世纪，限于材料水平，建成不久
即被淘汰。 世纪中叶，出现了高强钢丝，正交异性钢板梁，电子计算机，斜拉桥这种型
式又蓬勃发展起来。其刚度大，造价低，很快在世界上推广，且跨度愈来愈大，不久将建
成的日本 桥跨径达 。从经济上看，可以做吊桥也可做斜拉桥时，斜拉桥总是
经济的。因斜拉桥与吊桥比：它是一种自锚体系，不需昂贵的地锚基础；防腐技术要求比
吊桥低，从而降低索防腐费用；刚度比吊桥好，抗风能力也比吊桥好；可用悬臂施工工艺，
施工不妨碍通航；钢束用量比吊桥少。
预应力混凝土斜拉桥的斜索布置、塔柱型式和主梁截面是多种多样的，现扼要介绍
它们的构造类型。斜索 是斜拉桥的承重结构之一，宜用抗拉强度高、疲劳强度好和弹性模量较大的
钢材做成。斜索的造价约占全桥造价的 。目前常用形式有：平行钢筋索、平
行（半平行）钢丝索、平行（半平行）钢铰线索、螺旋形钢铰线索、单股钢绞缆、封闭式钢缆。
斜索的立面布置形状有：辐射式、竖琴式、扇式、星式（见图 ）。斜索在横截面上
的布置常有图 几种。
塔柱 主要承受轴力，除柱底铰支的辐射式斜索布置外，也要承受弯矩。此外，制动
力、温度变化、混凝土徐变与收缩等还会增加柱内弯矩。在采用悬臂法施工时，塔柱会受
到相当大的不平衡弯矩。从桥梁立面看，塔柱主要有独柱型、 型和倒 型三种，如图
所示。从桥梁行车方向看，塔柱又可做成独柱式、双柱式、门式、斜腿门式、倒
式、宝石式和倒 式等多种型式，如图 所示。主塔结构型式、高度、截面尺寸大
小、塔底支承型式，应根据桥位处的地质、环境条件、斜拉桥的跨径、桥面宽度、拉索布置，
以及建筑造型等因素决定。主梁 常用的主梁型式，按支承体系有连续梁、悬臂梁和悬臂刚构等。与其他体系
桥梁相比，斜拉桥主梁具有如下特点：跨越能力大，因主梁在斜拉索支承下，象多点弹性
支承连续梁那样，使跨度显著减小；梁的建筑高度小；主梁要把斜拉索索力的水平分力作
为轴力传递；借助斜拉索的预拉力，可以对主梁进行内力调整；用于大跨度桥梁的传统施
工方法，如悬臂施工法等，不仅仍可采用，而且还能借助斜拉索的联合作用来减轻施工机
具对结构的影响。混凝土主梁的常用截面形式如图 。
