M10.0砂浆配合比设计书
一、设计题目
M10.0砂浆配合比设计
一、 设计条件及依据：
1. 黑洛公路十八站至塔漠界段改扩建工程建设项目。
2.《砌筑砂浆配合比设计规程》JGJ/98-2010；
3.《建筑砂浆基本性能试验方法标准》JGJ/T70-2009；
4. 砂浆生产工艺：机械拌制，坐浆砌
二、原材料的选择
1、水泥：选择质量稳定可靠的“北上”P.C32.5水泥，经试验各项指标符合BG 175-2007《硅酸盐水泥、普通硅酸盐水泥》标准要求。
2、细集料：产地：17干线砂场。细度模数：3.14，表观密度2.576g/cm3，容重1564kg/m3，空隙率39.2%。
3、水：饮用水
三、设计步骤
(一)计算初步配合比
1确定砼配制强度(fcu,o)
fm.0=κf2=10.0*1.2=12.0mpa
fm.0:砂浆试配强度。
f2：砂浆强度等级值。
Κ：系数。
（二）计算水泥用量
1每立方米水泥用量

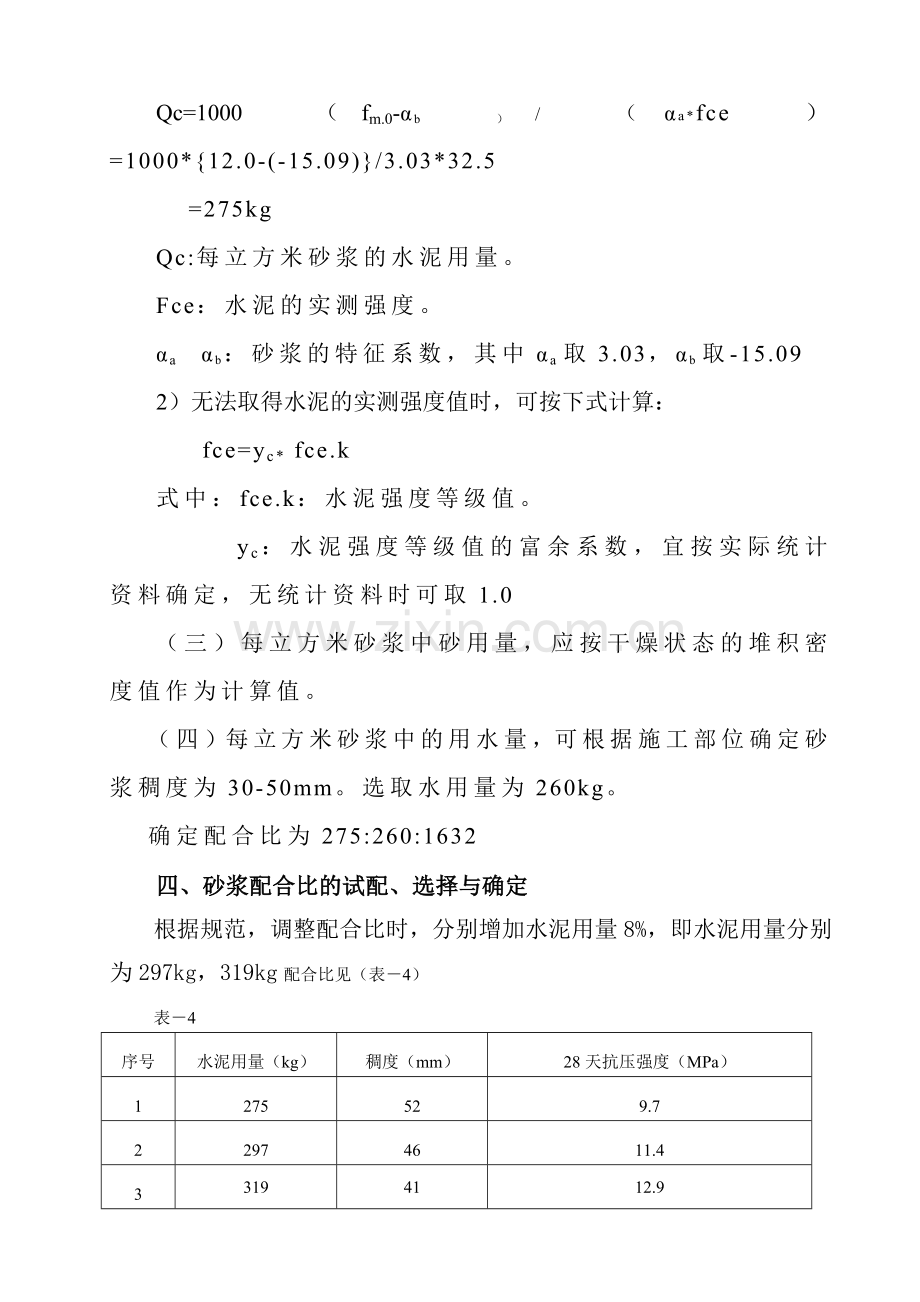

Qc=1000（fm.0-αb）/（αa*fce）=1000*{12.0-(-15.09)}/3.03*32.5
=275kg
Qc:每立方米砂浆的水泥用量。
Fce：水泥的实测强度。
αa αb：砂浆的特征系数，其中αa取3.03，αb取-15.09
2）无法取得水泥的实测强度值时，可按下式计算：
fce=yc* fce.k
式中：fce.k：水泥强度等级值。
yc：水泥强度等级值的富余系数，宜按实际统计资料确定，无统计资料时可取1.0
（三）每立方米砂浆中砂用量，应按干燥状态的堆积密度值作为计算值。
（四）每立方米砂浆中的用水量，可根据施工部位确定砂浆稠度为30-50mm。选取水用量为260kg。
确定配合比为275:260:1632
四、砂浆配合比的试配、选择与确定
根据规范，调整配合比时，分别增加水泥用量8%，即水泥用量分别为297kg，319kg配合比见（表－4）
表－4
序号
水泥用量（kg）
稠度（mm）
28天抗压强度（MPa）
1
275
52
9.7
2
297
46
11.4
3
319
41
12.9
从表统计数据可见即经济又符合规范的配合比是
序号
砂浆标号(MPa)
配合比
稠度(mm)
2
M10
319 : 260 : 1632
41
