汽车分类与编码(课堂PPT).ppt

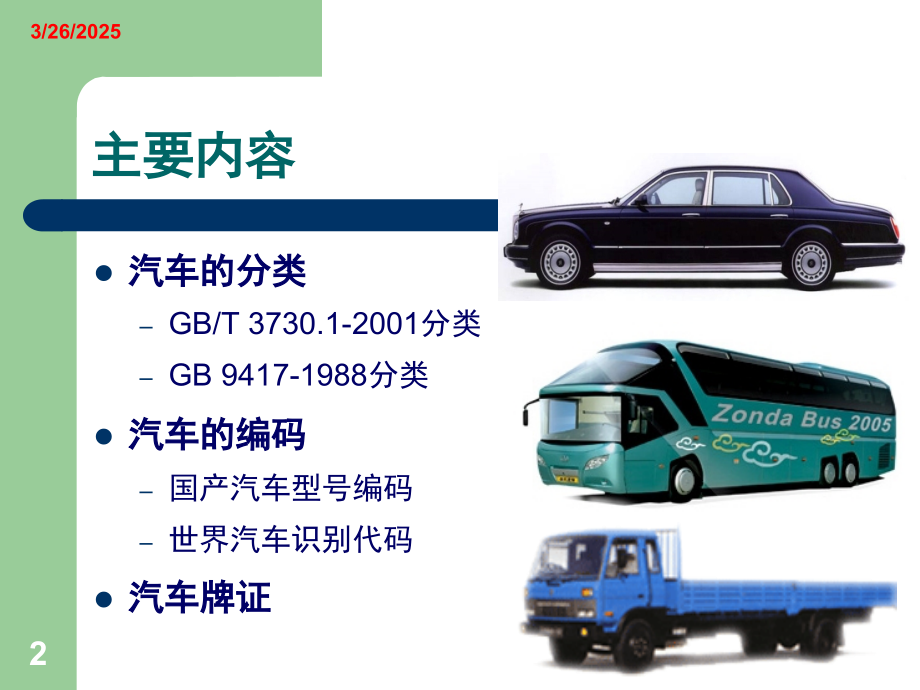

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,汽车分类与编码,3/26/2025,1,主要内容,汽车的分类,GB/T 3730.1-2001分类,GB 9417-1988分类,汽车的编码,国产汽车型号编码,世界汽车识别代码,汽车牌证,3/26/2025,2,一、汽车的分类方法,按动力装置形式分类,活塞式内燃机汽车,往复活塞式内燃机汽车,旋转活塞式内燃机汽车,转子发动机汽车,电动汽车,燃气轮机汽车,混合动力汽车,3/26/2025,3,活塞式内燃机汽车按燃料分类,汽油发动机汽车,柴油发动机汽车,氢气发动机汽车,煤气发动机汽车,酒精发动机汽车,混燃发动机汽车,沃尔沃高性能多燃料汽车5种燃料！,氢甲烷混合燃料、生物甲烷、天然气、酒精汽油和普通汽油,3/26/2025,4,按照行驶道路条件来分类,公路汽车,非公路汽车,越野汽车,非公路自卸载重汽车,3/26/2025,5,按国家标准分类,GB/T 3730.1-2001,汽车和挂车类型的术语和定义 代替GB/T3730.1-1988,GB/T 15089-2001,机动车辆及挂车分类 代替 GB/T 15089-1994,3/26/2025,6,二、GB/T 3730.1-2001汽车分类,汽车的定义,：,MOTOR VEHICLE，由,动力驱动,，具有,四个或四个,以上车轮的,非轨道,承载的车辆，主要用于：,载运人员和/或货物；,牵引载运人员和/或货物的车辆；,特殊用途。,本术语还包括：,与电力线相联的车辆，如无轨电车；,整车整备质量超过400kg的三轮车辆。,问题：你怎样来给汽车下一个定义呢？,3/26/2025,7,3/26/2025,8,大类,小类,定义和细类,汽车分类,乘用车,在其设计和技术特性上主要用于载运乘客及其随身行李和/或临时物品的汽车，包括驾驶员座位在内最多不超过9个座位。它也可牵引一辆挂车。,普通乘用车,小型乘用车,详细分类见乘用车分类,商用车,在设计和技术特性上用于运送人员和货物的汽车，并且可以牵引挂车。,客车,在设计和技术特性上用于载运乘客及其随身行李的商用车辆，包括驾驶员座位在内座位数超过9座。客车有单层的或双层的，也可牵引一挂车。,分为小型客车、城市客车、长途客车、旅游客车、铰接客车、无轨电车、越野客车、专用客车8类,挂车,装备有特殊装置用于牵引半挂车的商用车辆。,货车,一种主要为载运货物而设计和装备的商用车辆，它能否牵引一挂车均可。,分为普通货车、多用途货车、全挂牵引车、越野货车、专用作业车、专用货车6类,3/26/2025,9,乘用车分类相当于轿车,分类,说明,典型,车身,车顶,座位,排数,侧门,侧窗,乘用车,普通乘用车,封闭,硬顶,4,2,2或4,三厢四门,活顶乘用车,可开启,硬软,4,2,2或4,4,两门四座活顶,高级乘用车,封闭,硬顶,4,2,4或6,6,三厢六门六窗,小型乘用车,封闭,硬顶,2,1,2,2,两门两座小型,敞篷车,可开启,硬软,2,1,2或4,2,两门两座敞篷,舱背乘用车,封闭,硬顶,4,2,2或4,1舱门,2,两厢四门掀背,3/26/2025,10,乘用车分类轿车以外的其他,分类,说明,典型,车身,车顶,座位,排数,侧门,侧窗,乘用车,旅行车,封闭,硬顶,4,2,2或4,4,两厢后座可拆或叠,多用途乘用车,封闭,7,单厢多用,短头乘用车,一半以上的发动机长度位于车辆前风窗玻璃最前点以后，并且方向盘的中心位于车辆总长的前四分之一部分内。,越野乘用车,所有车轮同时驱动，或设计特性可在非道路行驶,专用乘用车,具备完成特定功能所需的特殊车身和/或装备,旅居车、防弹车、救护车、殡仪车等,3/26/2025,11,本分类基本要求,掌握大的分类及标准,乘用车、商用车（客车、挂车、货车）,掌握乘用车的前6种典型车型,普通、活顶、高级、小型、敞篷、舱背,能够辨别出常用的乘用车类型,REMENBER：,标准是在发展的，目前的中国的汽车分类标准仍不统一，定义不严谨，不具有实用性，但需要了解,3/26/2025,12,三、GB/T 15089-2001汽车分类,L类：两轮或三轮机动车，L1L5,M类：四轮载客机动车,M1：N=9，T=9，T5t；即大型客车，分级如M2，人数22为界限,N类：四轮载货机动车，即货车,N1：T=12t；重型货车,O类：挂车，O1O3,G类：越野车，同时符合M或N,重点,3/26/2025,13,四、旧标准GB9417-1988分类,意义：新标准待改进，市场上普遍接受，编码标准仍未更改,分类：按用途分为8大类,1-载货汽车,2-越野汽车,3-自卸汽车,4-牵引车,5-专用汽车,6-客车,7-轿车,9-半挂车,重点掌握其分级标准,为什么少了一个8呢？,3/26/2025,14,轿车分级：按照发动机排量分级,7-轿车,微型轿车,V=1L,普通轿车,1LV=1.6L,中级轿车,1.6LV=2.5L,中高级轿车,2.5LV4L,3/26/2025,15,客车分级：按照车身长度分级,6-客车,微型客车,L=3.5m,轻型客车,3.5mL=7m,中型客车,7mL10m,特大型客车,3/26/2025,16,货车分级：按照最大载重量分级,1-载货汽车,微型货车Ga=1.8t,轻型货车1.8TGa=6t,中型货车6tGa14t,3/26/2025,17,其他种类汽车分类标准,2-越野汽车：按载重分类,3-自卸汽车：按载重分类,4-牵引车：按载重分类,5-专用汽车：按用途分类,X-箱式汽车,G-罐式汽车,J-起重举升汽车,C-仓栅式汽车,T-特种结构汽车,Z-专用自卸汽车,9-半挂车：按载重分类,3/26/2025,18,其他国家轿车分类标准,中国,德国-大众,美国-通用,实例,微型轿车,Aoo、Ao,Mini,雪佛兰乐驰0.8,铃木奥拓0.8,普通轿车,A,Small/LowMed,标致206 1.4/1.6,上汽大众polo劲情,中级轿车,B,Interm,别克君威2.0/2.5,丰田锐志2.5,中高级轿车,C,UppMed,奥迪A4/A6,别克荣御2.8/3.6,高级轿车,D,Large/Lux,奥迪A8L,宝马740/750,3/26/2025,19,第二节汽车产品编码,问题：汽车为什么要编码,编码标准,GB T9417-1988 汽车产品型号编制规则,GB 16735-2004 车辆识别代号(VIN),3/26/2025,20,一、国产汽车产品型号编制规则,非专用汽车产品型号,B,J,S,J,0,2,0,2,1,2,7,8,4,3,6,5,企业名称代号,车辆类别代码,主参数代号,产品序号,企业自定代号,字母,数字,字母或数字,北京汽车厂 越野汽车 载重2吨 第1代产品 第1代型号SJ,3/26/2025,21,要点：,企业名称代号：,只能是字母，一般由企业名称拼音的两个或三个字母标示,常用企业代号：,CA一汽、EQ东风、SH上汽,NJ南汽、BJ北汽、CQ重庆、GZ广州、SGM上海通用等等,车辆类型代号：,按GB9417-1988规定，,8保留字，,1货车，2越野车，3自卸汽车，4牵引汽车，5专用汽车，6客车，7轿车，9半挂汽车,主参数代号：,按GB9417-1988规定各种汽车种类的分级标准，小于10乘10，货车超过100吨用3位表示主参数，小数四舍五入,REMENBER：,产品型号的数据来源见国家发改委“,车辆生产企业及产品第xxx批公告,”,3/26/2025,22,练习,NJ7151南京菲亚特（NJ）生产的轿车（7），排量为1.5L（15），型号为Palio（1，南京菲亚特2为周末风，3为Siena）,EQ2080东风汽车公司（EQ）生产的越野汽车（2），载重量7.72吨（8），第1代产品,CA1091第一汽车制造厂（CA）生产的载货汽车（1），载重量为9.310顿（9），第2代产品,DHW7180东风本田（DHW）生产的轿车（7），排量为1.8L，产品为CIVIC（0）,考考你,GZ6121、GZ6921、TJ7131、SGM6518,3/26/2025,23,专用汽车产品型号,5,1,2,7,8,4,3,6,5,企业名称代号,车辆类别代码,主参数代号,产品序号,企业自定代号,字母,数字,字母或数字,结构特征,用途特征-未用,3/26/2025,24,二、世界汽车识别代号(VIN),VIN的作用,汽车的身份证，便于汽车在世界范围内的统一管理,VIN全称Vechale Indentificate Number,VIN的组成：17位,第一部分：WMI世界汽车制造厂（1-3位）,第二部分：VDS车辆描述部分（4-9位）,第三部分：VIS车辆指示部分（10-17位）,翻译,3/26/2025,25,一般：汽车厂产量=500辆的VIN组成,12-17：生产顺序号,1：地理区域,2：国别,3：制造厂,4-8：车辆特征代码,9：校验位,10：年份,11：装配厂,3/26/2025,26,几个国家的VIN码,1美国,2加拿大,3墨西哥,J日本,K韩国,W德国,V,法国,Z,意大利,Y,瑞典,S,英国,L,中国,3/26/2025,27,特殊：汽车厂产量500辆的VIN组成,15-17：生产顺序号,1：地理区域,2：国别,3：制造厂,4-8：车辆特征代码,9：校验位,10：年份,11：装配厂,12-14：与1-3位组合构成WMI,3/26/2025,28,要点：,WMIWorld Manufacturer Identifier,由ISO委托美国汽车工程学会分配，我国的WMI代号可以在国家发改委“,WMI批准及备案情况、VIN编制规则备案情况汇总,”中找到,此处不要求记住，但要知道若小于500辆的汽车厂的WMI还要加上12-14位,VDSVehicle Descriptive Section,记住其4-8位的作用是描述车辆特征，9位为校验码,VISVehicle Indicator Section,记住第10位为车款年代，并知道如何查找,3/26/2025,29,VIN最新年代表,练习：,W V W D B 4 5 0 5 L K0 0 5 6 7 8,J S 4 A H 0 2 H 2 G 5 0 6 0 9 2 4,1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17,年份,代码,年份,代码,年份,代码,年份,代码,1971,1,1981,B,1991,M,2001,1,1972,2,1982,C,1992,N,2002,2,1973,3,1983,D,1993,P,2003,3,1974,4,1984,E,1994,R,2004,4,1975,5,1985,F,1995,S,2005,5,1976,6,1986,G,1996,T,2006,6,1977,7,1987,H,1997,V,2007,7,1978,8,1988,J,1998,W,2008,8,1979,9,1989,K,1999,X,2009,9,1980,A,1990,L,2000,Y,2010,A,3/26/2025,30,列举1：,中国南京跃进汽车集团公司,3/26/2025,31,3/26/2025,32,中国第一汽车集团汽车,奥迪A4 1.8T,LFV,B,A,2,8 E,4,4,3,302826,一汽大众,A4增压,127-200马力,前侧安全气囊安全,检验号,年款,总装厂,出厂序号,3/26/2025,33,第三节汽车的牌证,汽车的登记证,2001年10月开始实施，每个上牌照的车辆必须有两个证，机动车登记证和行驶证。登记证办理后不必须备案。,作用：机动车登记证是机动车所有权的凭证，机动车登记办理两证（登记证和行驶证）就实现了机动车所有权和行驶权的分离。极大的保护机动车主的合法所有权力，同时车辆部门便于管理查询。,汽车的行驶证,行驶证是机动车可以上道路行驶的凭证。记录车辆基本信息及号牌,作用：和登记证配合使用，办理上牌手续，确认车连安全状况以及费用结清，车辆管理的关卡。,驾驶证VS行驶证,驾驶证是汽车本身可以合法驾驶的凭证,驾驶证拥有者有能力驾驶汽车的证明,汽车的号牌,安装在车辆指定的明显部位的并绘有号码的牌照，同行驶证一样是车辆取得合法行驶权利的标志。其作用是方便交通部门远距离登记和管理。,记住：大型汽车 4.5吨/20人/6米 黄底黑字黑线框，小型汽车 蓝底白字白线框,3/26/2025,34,3/26/2025,35,3/26/2025,36,3/26/2025,37,3/26/2025,38,往复活塞式发动机汽车-BMW5,3/26/2025,39,马自达RX8,3/26/2025,40,通用汽车Sequel燃料电池电动汽车,3/26/2025,41,燃气轮机汽车丰田S800,3/26/2025,42,电油混合动力丰田普锐斯,3/26/2025,43,2006捷达 GLI 普通乘用车,3/26/2025,44,沃尔沃C70Convertible 活顶乘用车,标致407 Macarena,3/26/2025,45,奔驰600 高级乘用车,3/26/2025,46,即将上市的华晨两门轿车小型乘用车,兰旗亚新款两门轿车,3/26/2025,47,马自达MX-5硬顶敞篷,Benz SLK,3/26/2025,48,马自达3 Hatchback舱背乘用车,现代 雅绅特掀背,3/26/2025,49,马自达wagon旅行车,本田雅阁旅行车,别克凯越旅行车,沃尔沃V50旅行车,3/26/2025,50,通用别克GL8多用途乘用车（MPV）,一汽开迪7座多用途乘用车,3/26/2025,51,兰德 路虎越野乘用车,3/26/2025,52,东南牌DN5023XJHCH救护车-专用乘用车,3/26/2025,53,
