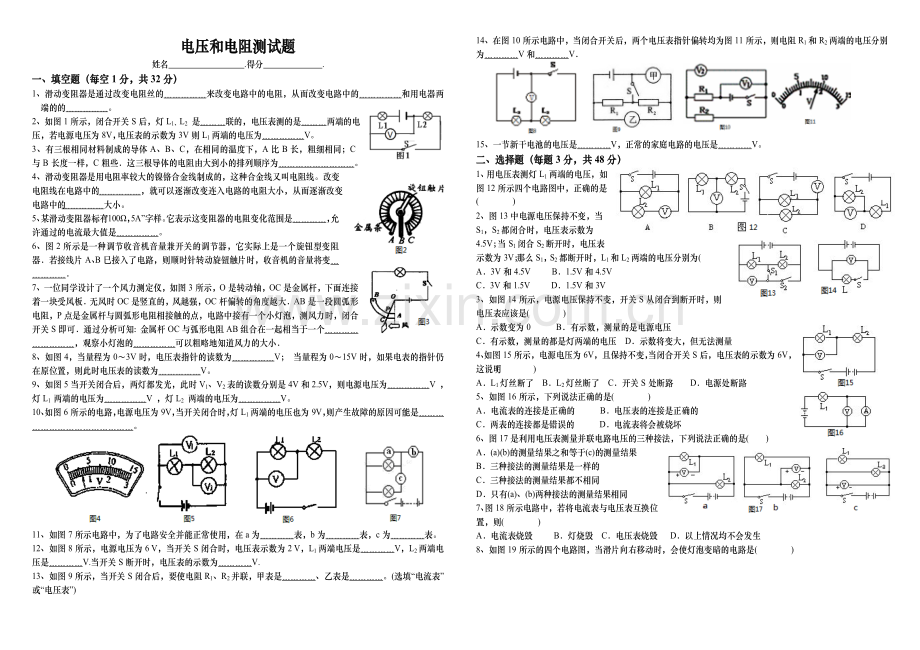

电压和电阻测试题
姓名 .得分 .
一、填空题（每空1分，共32分）
1、滑动变阻器是通过改变电阻丝的﹍﹍﹍﹍﹍来改变电路中的电阻，从而改变电路中的﹍﹍﹍﹍﹍和用电器两端的的﹍﹍﹍﹍﹍。
2、如图1所示，闭合开关S后，灯L1、L2 是﹍﹍﹍联的，电压表测的是﹍﹍﹍两端的电压，若电源电压为8V，电压表的示数为3V则L1两端的电压为﹍﹍﹍﹍﹍V。
3、有三根相同材料制成的导体A、B、C，在相同的温度下，A比B长，粗细相同；C与B长度一样，C粗些．这三根导体的电阻由大到小的排列顺序为﹍﹍﹍﹍﹍﹍﹍﹍﹍。
4、滑动变阻器是用电阻率较大的镍铬合金线制成的，这种合金线又叫电阻线。改变电阻线在电路中的﹍﹍﹍﹍﹍，就可以逐渐改变连入电路的电阻大小，从而逐渐改变电路中的﹍﹍﹍﹍﹍大小。
5、某滑动变阻器标有“100Ω，5A”字样。它表示这变阻器的电阻变化范围是﹍﹍﹍﹍，允许通过的电流最大值是﹍﹍﹍﹍﹍。
6、图2所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器．若接线片A、B巳接入了电路，则顺时针转动旋钮触片时，收音机的音量将变﹍﹍﹍﹍﹍．
7、一位同学设计了一个风力测定仪，如图3所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个﹍﹍﹍﹍﹍﹍﹍﹍﹍，观察小灯泡的﹍﹍﹍﹍﹍可以粗略地知道风力的大小．
8、如图4，当量程为0～3V时，电压表指针的读数为﹍﹍﹍﹍﹍V； 当量程为0～15V时，如果电表的指针仍在原位置，则此时电压表的读数为﹍﹍﹍﹍﹍V。
9、如图5当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为﹍﹍﹍﹍﹍V ，灯L1 两端的电压为﹍﹍﹍﹍﹍V ，灯L2 两端的电压为﹍﹍﹍﹍﹍V。
10、如图6所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍。

11、如图7所示电路中，为了电路安全并能正常使用，在a为﹍﹍﹍﹍表，b为﹍﹍﹍﹍表，c为﹍﹍﹍﹍表。
12、如图8所示，电源电压为6 V，当开关S闭合时，电压表示数为2 V，L1两端电压是﹍﹍﹍﹍V，L2两端电压是﹍﹍﹍﹍V.当开关S断开时，电压表的示数为﹍﹍﹍﹍V.
13、如图9所示，当开关S闭合后，要使电阻R1、R2并联，甲表是﹍﹍﹍﹍、乙表是﹍﹍﹍﹍。(选填“电流表”或“电压表”)
14、在图10所示电路中，当闭合开关后，两个电压表指针偏转均为图11所示，则电阻R1和R2两端的电压分别为﹍﹍﹍﹍V和﹍﹍﹍﹍V．

15、一节新干电池的电压是﹍﹍﹍﹍V，正常的家庭电路的电压是﹍﹍﹍﹍V。
二、选择题（每题3分，共48分）
1、用电压表测灯L1两端的电压，如图12所示四个电路图中，正确的是( )
2、图13中电源电压保持不变，当S1，S2都闭合时，电压表示数为4.5V；当S1闭合S2断开时，电压表示数为3V；那么S1，S2都断开时，L1和L2两端的电压分别为( )
A．3V和4.5V B．1.5V和4.5V　
C．3V和1.5V D．1.5V和3V
3、如图14所示，电源电压保持不变，开关S从闭合到断开时，则电压表应该是( )
A．示数变为0　　　B．有示数，测量的是电源电压
C．有示数，测量的都是灯两端的电压　D．示数将变大，但无法测量
4、如图15所示，电源电压为6V，且保持不变，当闭合开关S后，电压表的示数为6V，这说明( )
A．L1灯丝断了 B．L2灯丝断了 C．开关S处断路 D．电源处断路
5、如图16所示，下列说法正确的是( )
A．电流表的连接是正确的 B．电压表的连接是正确的
C．两表的连接都是错误的 D．电流表将会被烧坏
6、图17是利用电压表测量并联电路电压的三种接法，下列说法正确的是( )
A．(a)(b)的测量结果之和等于(c)的测量结果
B．三种接法的测量结果是一样的
C．三种接法的测量结果都不相同
D．只有(a)、(b)两种接法的测量结果相同
7、图18所示电路中，若将电流表与电压表互换位置，则( )
A．电流表烧毁 B．灯烧毁 C．电压表烧毁 D．以上情况均不会发生
8、如图19所示的四个电路图，当滑片向右移动时，会使灯泡变暗的电路是( )

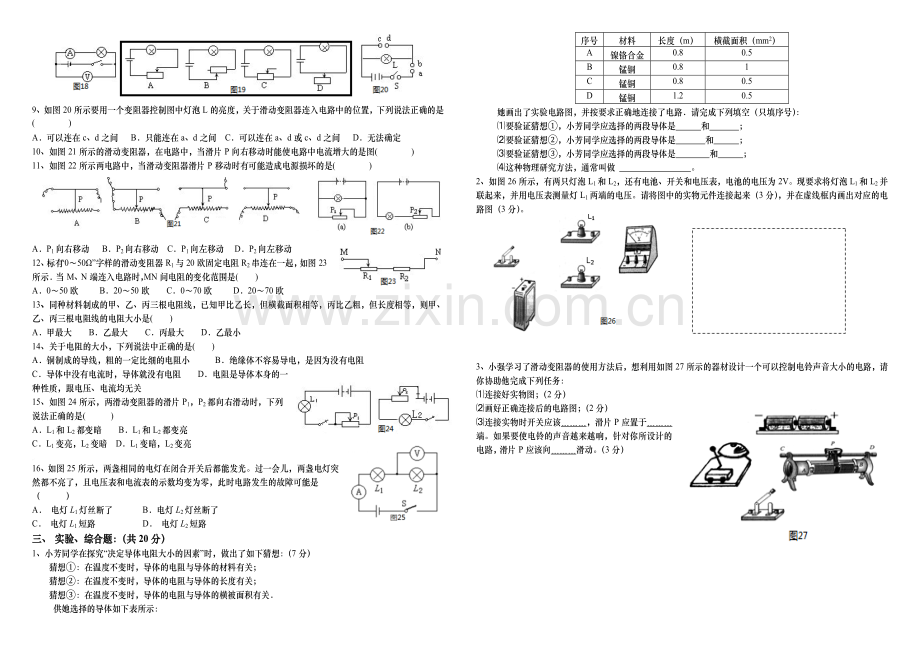

9、如图20所示要用一个变阻器控制图中灯泡L的亮度，关于滑动变阻器连入电路中的位置，下列说法正确的是( )
A．可以连在c、d之间 B．只能连在a、d之间 C．可以连在a、d或c、d之间 D．无法确定
10、如图21所示的滑动变阻器，在电路中，当滑片P向右移动时能使电路中电流增大的是图( )
11、如图22所示两电路中，当滑动变阻器滑片P移动时有可能造成电源损坏的是( )

A．P1向右移动 B．P2向右移动 C．P1向左移动　 D．P2向左移动
12、标有“0～50Ω”字样的滑动变阻器R1与20欧固定电阻R2串连在一起，如图23所示．当M、N端连入电路时，MN间电阻的变化范围是( )
A．0～50欧 　　B．20～50欧　　C．0～70欧 　　D．20～70欧
13、同种材料制成的甲、乙、丙三根电阻线，已知甲比乙长，但横截面积相等，丙比乙粗，但长度相等，则甲、乙、丙三根电阻线的电阻大小是( )
A．甲最大　　B．乙最大　　C．丙最大　　D．乙最小
14、关于电阻的大小，下列说法中正确的是( )
A．铜制成的导线，粗的一定比细的电阻小 　　B．绝缘体不容易导电，是因为没有电阻
C．导体中没有电流时，导体就没有电阻 　D．电阻是导体本身的一种性质，跟电压、电流均无关
15、如图24所示，两滑动变阻器的滑片P1，P2都向右滑动时，下列说法正确的是( )
A．L1和L2都变暗　　B．L1和L2都变亮
C．L1变亮，L2变暗　D．L1变暗，L2变亮

16、如图25所示，两盏相同的电灯在闭合开关后都能发光。过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是（ ）
A． 电灯L1灯丝断了 B．电灯L2灯丝断了
C． 电灯L1短路 D． 电灯L2短路
三、 实验、综合题：（共20分）
1、小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：（7分）
猜想①：在温度不变时，导体的电阻与导体的材料有关；
猜想②：在温度不变时，导体的电阻与导体的长度有关；
猜想③：在温度不变时，导体的电阻与导体的横被面积有关．
供她选择的导体如下表所示：
序号
材料
长度（m）
横截面积（mm2）
A
镍铬合金
0.8
0.5
B
锰铜
0.8
1
C
锰铜
0.8
0.5
D
锰铜
1.2
0.5
她画出了实验电路图，并按要求正确地连接了电路．请完成下列填空（只填序号）：
⑴要验证猜想①，小芳同学应选择的两段导体是 和 ；
⑵要验证猜想②，小芳同学应选择的两段导体是 和 ；
⑶要验证猜想③，小芳同学应选择的两段导体是 和 ；
⑷这种物理研究方法，通常叫做 。
2、如图26所示，有两只灯泡L1和L2，还有电池、开关和电压表，电池的电压为2V。现要求将灯泡L1和L2并联起来，并用电压表测量灯L1两端的电压。请将图中的实物元件连接起来（3分），并在虚线框内画出对应的电路图（3分）。

3、小强学习了滑动变阻器的使用方法后，想利用如图27所示的器材设计一个可以控制电铃声音大小的电路，请你协助他完成下列任务：
⑴连接好实物图；（2分）
⑵画好正确连接后的电路图；（2分）
⑶连接实物时开关应该﹍﹍﹍，滑片P应置于﹍﹍﹍端。如果要使电铃的声音越来越响，针对你所设计的电路，滑片P应该向﹍﹍﹍滑动。（3分）
