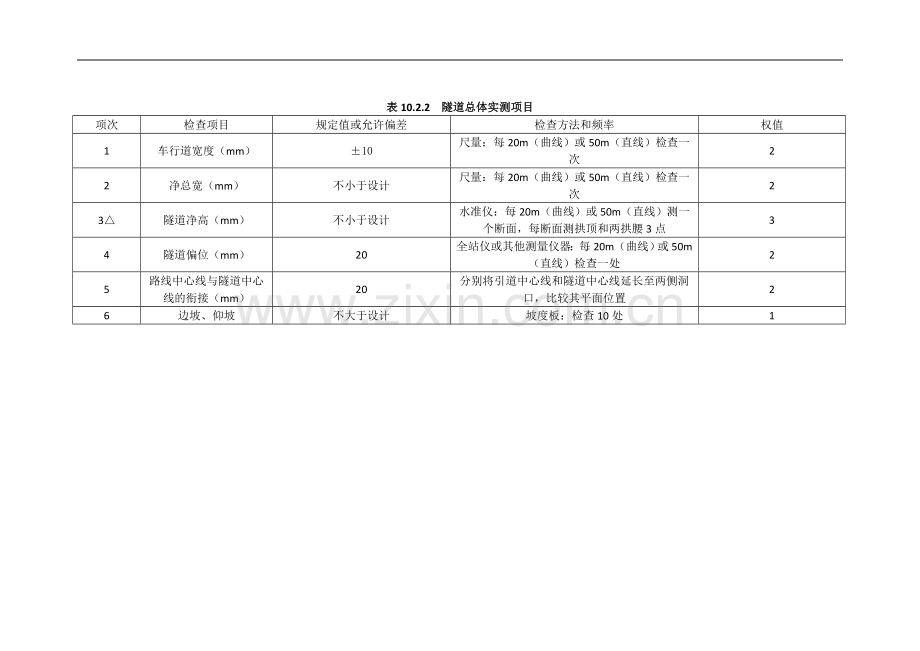

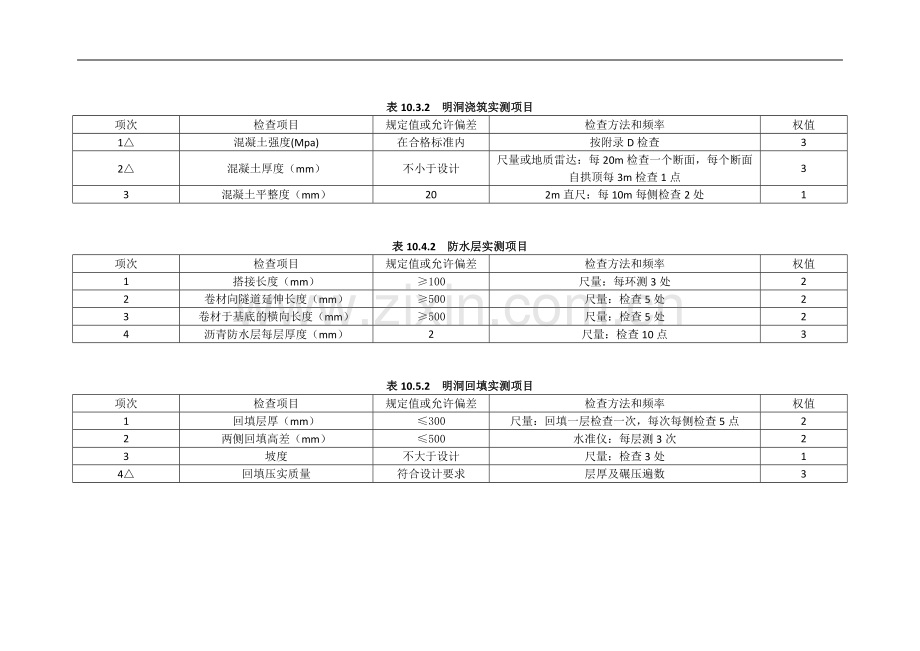

表10.2.2 隧道总体实测项目项次检查项目规定值或允许偏差检查方法和频率权值 1 车行道宽度（mm） ±10 尺量：每20m（曲线）或50m（直线）检查一次 2 2 净总宽（mm）不小于设计尺量：每20m（曲线）或50m（直线）检查一次 2 3△ 隧道净高（mm）不小于设计水准仪：每20m（曲线）或50m（直线）测一个断面，每断面测拱顶和两拱腰3点 3 4 隧道偏位（mm） 20 全站仪或其他测量仪器：每20m（曲线）或50m（直线）检查一处 2 5 路线中心线与隧道中心线的衔接（mm） 20 分别将引道中心线和隧道中心线延长至两侧洞口，比较其平面位置 2 6 边坡、仰坡不大于设计坡度板：检查10处 1 表10.3.2 明洞浇筑实测项目项次检查项目规定值或允许偏差检查方法和频率权值 1△ 混凝土强度(Mpa) 在合格标准内按附录D检查 3 2△ 混凝土厚度（mm）不小于设计尺量或地质雷达：每20m检查一个断面，每个断面自拱顶每3m检查1点 3 3 混凝土平整度（mm） 20 2m直尺：每10m每侧检查2处 1 表10.4.2 防水层实测项目项次检查项目规定值或允许偏差检查方法和频率权值 1 搭接长度（mm） ≥100 尺量：每环测3处 2 2 卷材向隧道延伸长度（mm） ≥500 尺量：检查5处 2 3 卷材于基底的横向长度（mm） ≥500 尺量：检查5处 2 4 沥青防水层每层厚度（mm） 2 尺量：检查10点 3 表10.5.2 明洞回填实测项目项次检查项目规定值或允许偏差检查方法和频率权值 1 回填层厚（mm） ≤300 尺量：回填一层检查一次，每次每侧检查5点 2 2 两侧回填高差（mm） ≤500 水准仪：每层测3次 2 3 坡度不大于设计尺量：检查3处 1 4△ 回填压实质量符合设计要求层厚及碾压遍数 3 表10.6.2 洞身开挖实测项目项次检查项目规定值或允许偏差检查方法和频率权值 1 拱部超挖（mm）破碎岩、软土等（Ⅰ、Ⅱ类围岩）平均100，最大150 激光断面仪：每20m抽一个断面，测点间距≤1m 3 中硬岩、软岩（Ⅲ、Ⅳ、Ⅴ类围岩）平均150，最大250 硬岩（Ⅵ类围岩）平均100，最大200 2 边墙超挖（mm）每侧 +100，-0 2 全宽 +200，-0 3 仰拱、隧底超挖（mm）平均100，最大250 水准仪：每20m检查3处 1 表10.7.2 （钢纤维）喷射混凝土支护实测项目项次检查项目规定值或允许偏差检查方法和频率权值 1△ 喷射混凝土强度（Mpa）在合格标准内按附录E检查 3 2△ 喷射厚度（mm）平均厚度≥设计厚度；检查点的60%≥设计厚度；最小厚度≥0.5设计厚度，且≥50 凿孔法或雷达检测仪：每10m检查一个断面，每个断面从拱顶中线起每3m检查1点 2 3△ 空洞检测无空洞，无杂物凿孔或雷达检测仪：每10m检查一个断面，每个断面从拱顶中线起每3m检查1点 2 表10.8.2 锚杆支护实测项目项次检查项目规定值或允许偏差检查方法和频率权值 1△ 锚杆数量（根）不少于设计按分项工程统计 3 2 锚杆拔力（KN） 28d拔力平均值≥设计值，最小拔力≥0.9设计值按锚杆数1%且不小于3根做拔力实验 2 3 孔位（mm） ±15 尺量：检查锚杆数的10% 2 4 钻孔深度（mm） ±50 尺量：检查锚杆数的10% 2 5 孔径（mm）砂浆锚杆：大于杆体直径+15；其他锚杆：符合设计要求尺量：检查锚杆数的10% 2 6 锚杆垫板与岩面紧帖检查锚杆数的10% 1 表10.9.2 钢筋网支护实测项目项次检查项目规定值或允许偏差检查方法和频率权值 1△ 网格尺寸（mm） ±10 尺量：每50㎡检查2个网眼 3 2 钢筋保护层厚度（mm） ≥10 凿孔检查：每20m检查5点 2 3 与受喷岩面的间隙（mm） ≤30 尺量：每20m检查10点 2 4 网的长、宽（mm） ±10 尺量 1 表10.10.2 仰拱实测项目项次检查项目规定值或允许偏差检查方法和频率权值 1 混凝土强度（Mpa）在合格标准内按附录D检查 3 2 仰拱厚度（mm）不小于设计水准仪：每20m检查一个断面，每个断面检查5点 3 3 钢筋保护层厚度（mm） ≥50 凿孔检查：每20m检查一个断面，每个断面检查3点 1 表10.11.2 混凝土衬砌实测项目项次检查项目规定值或允许偏差检查方法和频率权值 1 混凝土强度（Mpa）在合格标准内按附录D检查 3 2 衬砌厚度（mm）不小于设计激光断面仪或地质雷达：每40m检查一个断面 3 3 墙面平整度（mm） 20 2m直尺：每40m每侧检查5处 1 表10.12.2 钢支撑支护实测项目项次检查项目规定值或允许偏差检查方法和频率权值 1 安装间距（mm） ±50 尺量：每榀检查 3 2 保护层厚度（mm） ≥20 凿孔检查：每榀自拱顶每3m检查一点 2 3 倾斜度（°） ±2 测量仪器检查每榀倾斜度 1 4 安装偏差（mm）横向 ±50 尺量：每榀检查 1 竖向不低于设计标高 5 拼装偏差（mm） ±3 尺量：每榀检查 1 表10.13.2 衬砌钢筋实测项目项次检查项目规定值或允许偏差检查方法和频率权值 1 主筋间距（mm） ±10 尺量：每20m检查5点 3 2 两层钢筋间距（mm） ±5 尺量：每20m检查5点 2 3 箍筋间距（mm） ±20 尺量：每20m检查5处 1 4 绑扎搭接长度受拉 Ⅰ级钢 30d 尺量：每20m检查3个接头 1 Ⅱ级钢 35d 受压 Ⅰ级钢 20d Ⅱ级钢 25d 5 钢筋加工钢筋长度（mm） -10，+5 尺量：每20m检查2根 1 表10.14.2 防水层实测项目项次检查项目规定值或允许偏差检查方法和频率权值 1 搭接宽度（mm） ≥100 尺量：全部搭接均要检查，每个搭接检查3处 2 2 缝宽（mm）焊接两侧焊缝宽≥25 尺量：每个搭接检查5处 2 3 粘接粘缝宽≥50 4 固定点间距（m）符合设计要求尺量：检查总数的10% 1 表10.15.2 止水带实测项目项次检查项目规定值或允许偏差检查方法和频率权值 1 纵向偏离（mm） ±50 尺量：每环3处 1 2 偏离衬砌中心线（mm） ≤30 尺量：每环3处 1 表10.17.2 超前锚杆实测项目项次检查项目规定值或允许偏差检查方法和频率权值 1 长度（mm）不小于设计尺量：检查锚杆数的10% 2 2 空位（mm） ±50 尺量：检查锚杆数的10% 2 3 钻孔深度（mm） ±50 尺量：检查锚杆数的10% 2 4 孔径（mm）符合设计要求尺量：检查锚杆数的10% 2 表10.18.2 超前钢管实测项目项次检查项目规定值或允许偏差检查方法和频率权值 1 长度（mm）不小于设计尺量：检查10% 2 2 空位（mm） ±50 尺量：检查10% 2 3 钻孔深度（mm） ±50 尺量：检查10% 2 4 孔径（mm）符合设计要求尺量：检查10% 2
