简单网管交换机端口镜像功能设置—中文版

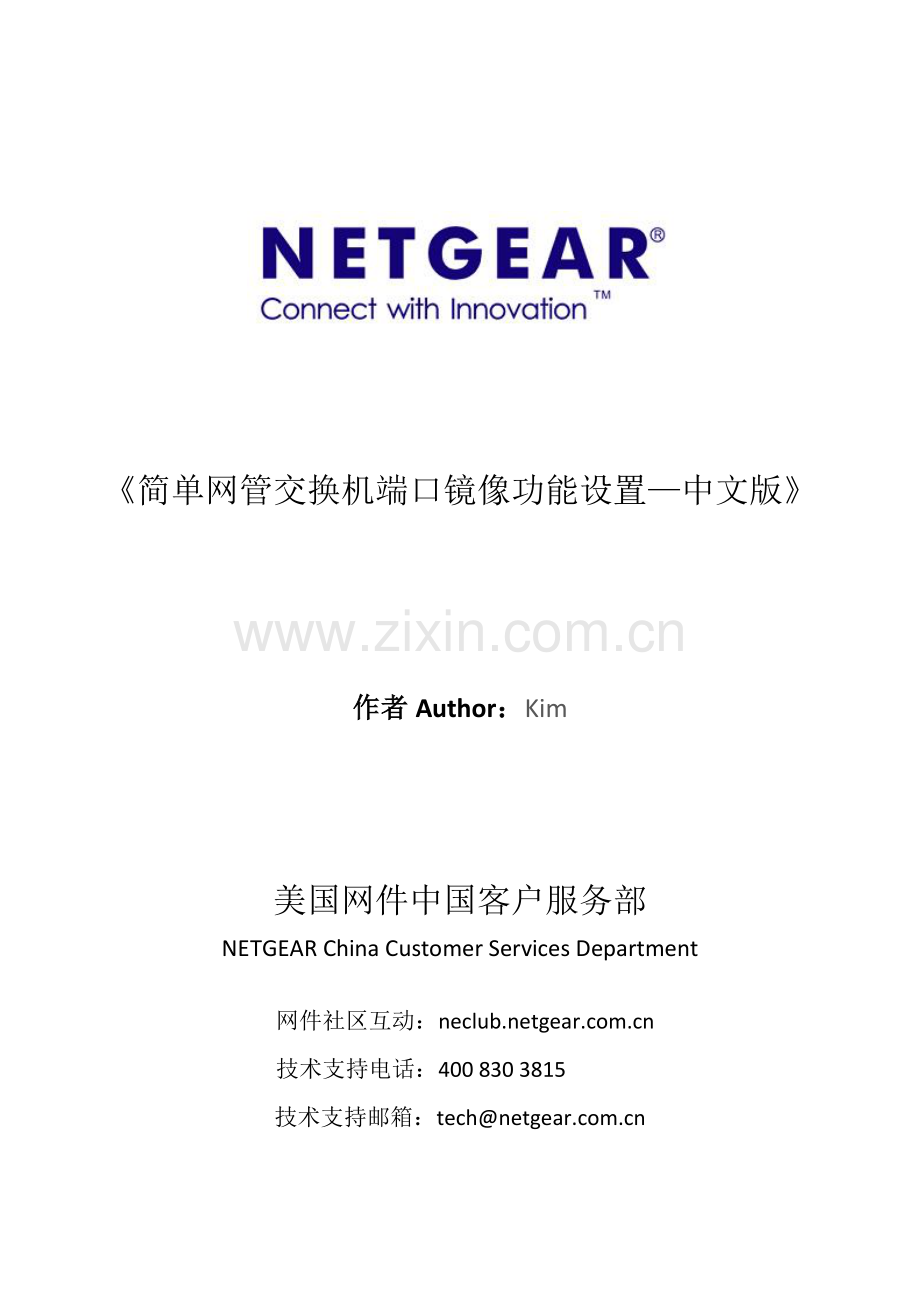

《简单网管交换机端口镜像功能设置—中文版》

作者Author：Kim

美国网件中国客户服务部
NETGEAR China Customer Services Department

网件社区互动：
技术支持电话：400 830 3815
技术支持邮箱：tech@

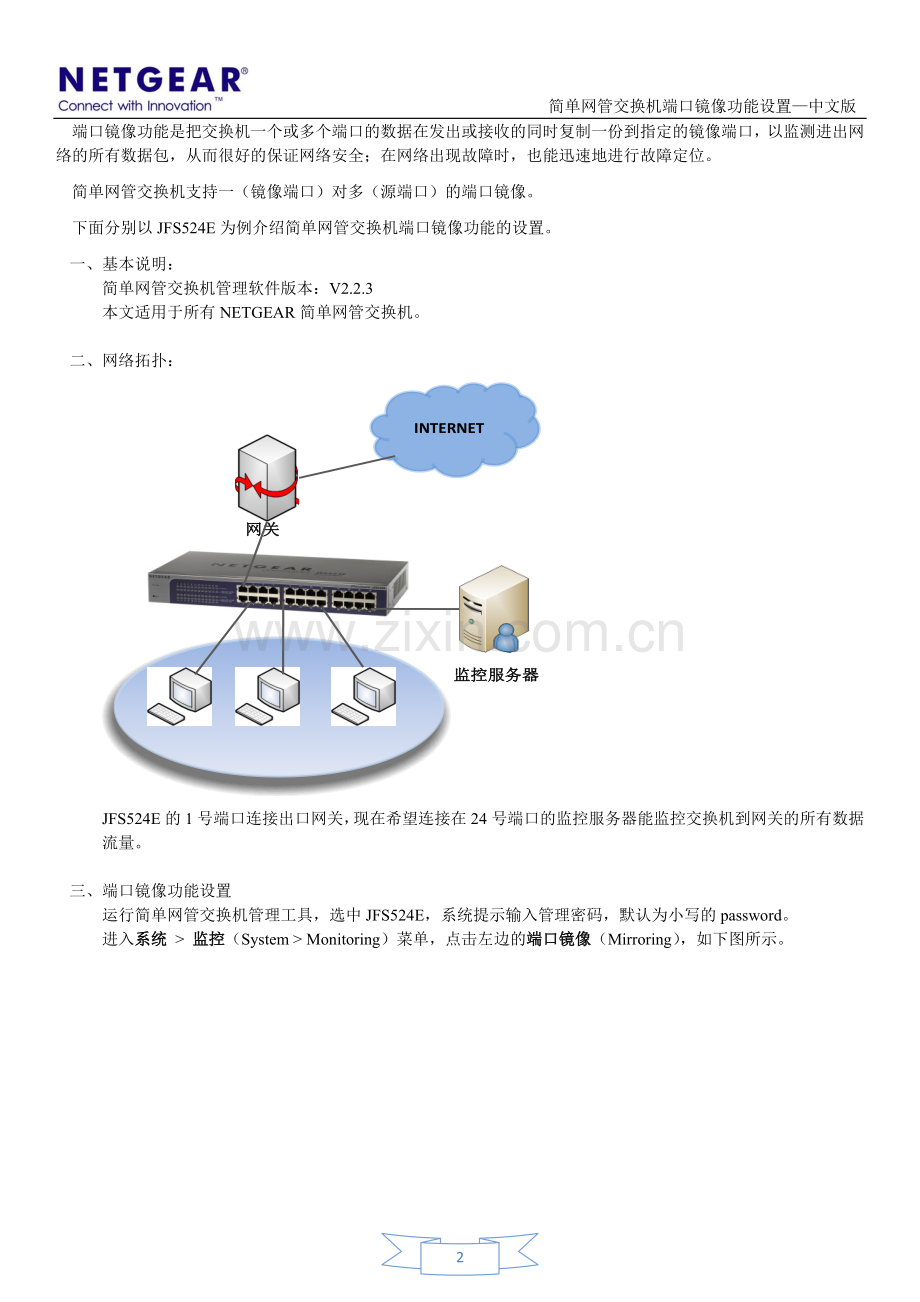

端口镜像功能是把交换机一个或多个端口的数据在发出或接收的同时复制一份到指定的镜像端口，以监测进出网络的所有数据包，从而很好的保证网络安全；在网络出现故障时，也能迅速地进行故障定位。
简单网管交换机支持一（镜像端口）对多（源端口）的端口镜像。
下面分别以JFS524E为例介绍简单网管交换机端口镜像功能的设置。
一、 基本说明：
简单网管交换机管理软件版本：V2.2.3
本文适用于所有NETGEAR简单网管交换机。

二、 网络拓扑：

JFS524E的1号端口连接出口网关，现在希望连接在24号端口的监控服务器能监控交换机到网关的所有数据流量。

三、 端口镜像功能设置
运行简单网管交换机管理工具，选中JFS524E，系统提示输入管理密码，默认为小写的password。
进入系统 > 监控（System > Monitoring）菜单，点击左边的端口镜像（Mirroring），如下图所示。

端口镜像（Mirroring）：默认值为禁用（Disable），即未启用此功能，点选启用（Enable），启用端口镜像功能；
源端口（Source Port）：此处选择被监控的端口，这里选择连接出口网关的01号端口；
目标端口（Destination Port）：此处选择监控端口，即连接监控服务器的24号端口。
注意：此处选择的源端口和目标端口不能相同。
设置完成以后点击右下角的应用（APPLY）保存设置。
