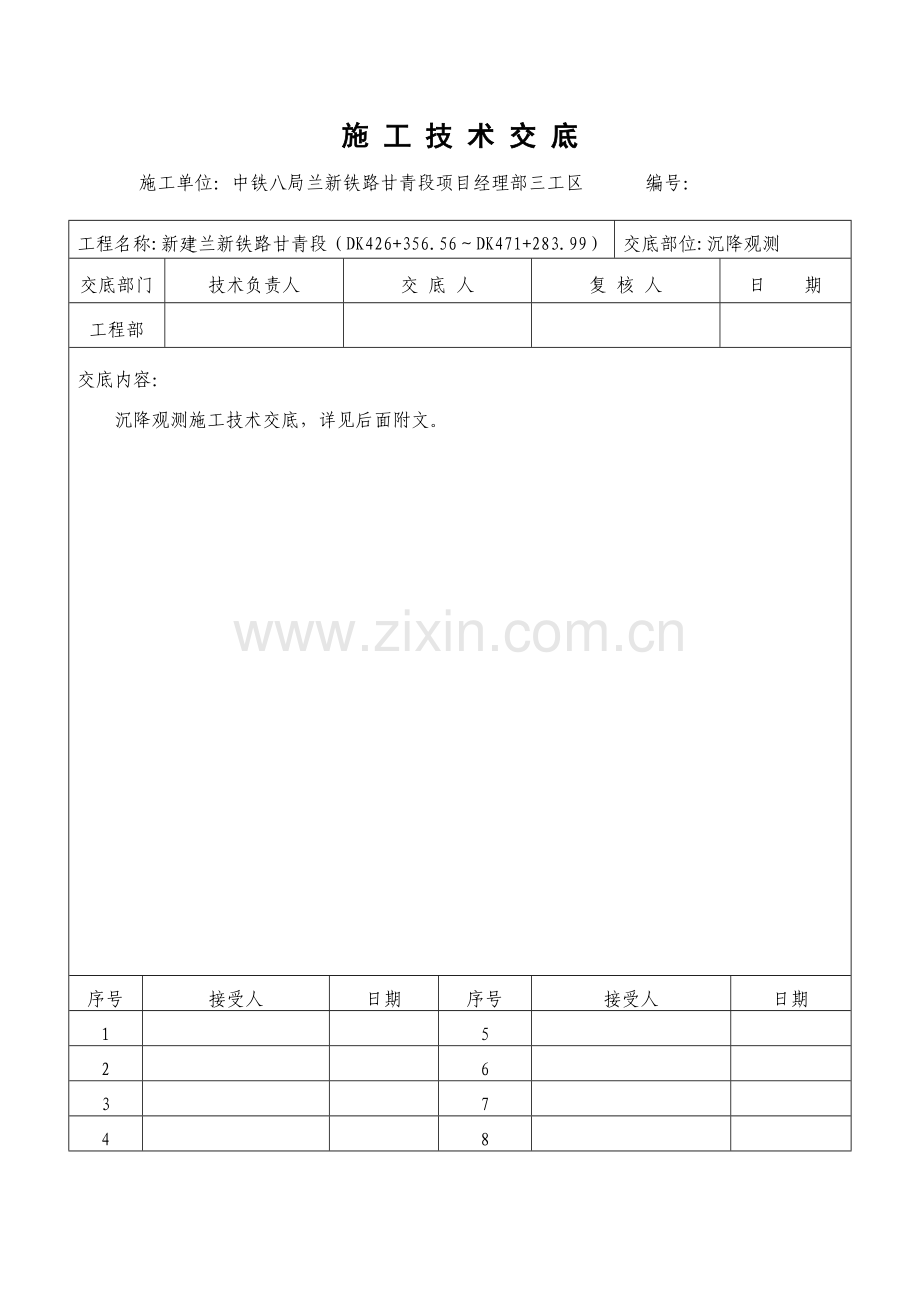

施 工 技 术 交 底
工程名称:新建兰新铁路甘青段（DK426+356.56～DK471+283.99）
交底部位:沉降观测
交底部门
技术负责人
交 底 人
复 核 人
日 期
工程部

交底内容：
沉降观测施工技术交底，详见后面附文。

序号
接受人
日期
序号
接受人
日期
1

5

2

6

3

7

4

8

施工单位：中铁八局兰新铁路甘青段项目经理部三工区 编号：

- 1 -

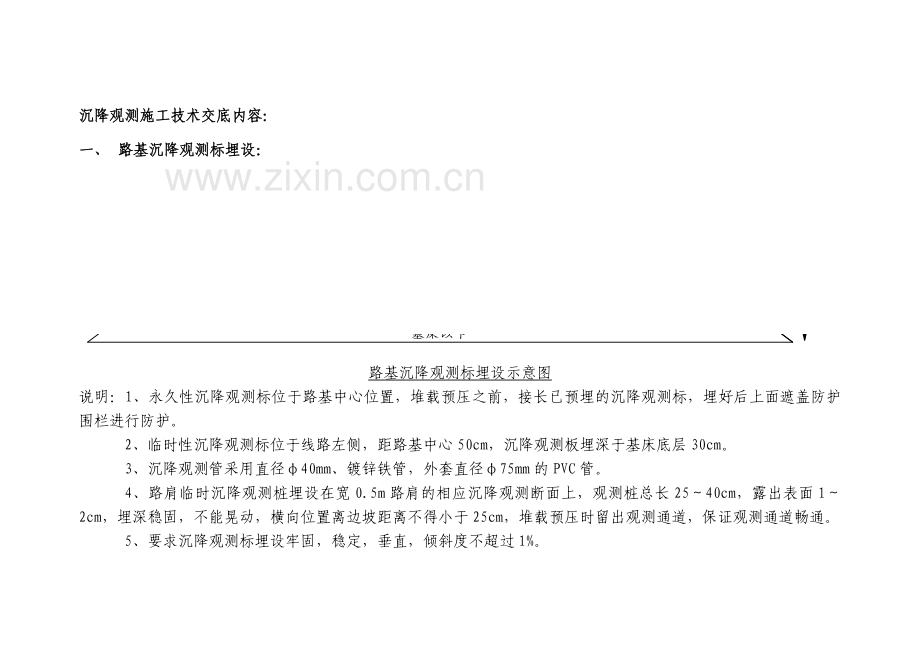

沉降观测施工技术交底内容：
一、 路基沉降观测标埋设：

路基沉降观测标埋设示意图
说明：1、永久性沉降观测标位于路基中心位置，堆载预压之前，接长已预埋的沉降观测标，埋好后上面遮盖防护围栏进行防护。
2、临时性沉降观测标位于线路左侧，距路基中心50cm，沉降观测板埋深于基床底层30cm。
3、沉降观测管采用直径φ40mm、镀锌铁管，外套直径φ75mm的PVC管。
4、路肩临时沉降观测桩埋设在宽0.5m路肩的相应沉降观测断面上，观测桩总长25～40cm，露出表面1～2cm，埋深稳固，不能晃动，横向位置离边坡距离不得小于25cm，堆载预压时留出观测通道，保证观测通道畅通。
5、要求沉降观测标埋设牢固，稳定，垂直，倾斜度不超过1%。
二、桥涵沉降观测标埋设：
1、承台浇筑之前预埋沉降观测标（用直径20mm的钢筋代替），埋设要求详见后面附图。
2、墩身、台、涵身混凝土浇注完成之后，2周之内埋设沉降观测标，埋设要求详见后面附图。
3、沉降观测标埋设之后，喷漆沉降观测标标志。桥梁线路左侧沉降观测标编号为：D1；右侧沉降观测标编号为：D2。沉降观测喷漆板的中间小洞直接套在已埋好的沉降观测标上，只需喷“沉降观测元件严禁破坏”和“D1”或“D2”，不需要喷中间小洞。
4、涵洞沉降观测标只需喷“沉降观测元件严禁破坏”，不用喷出编号。
5、沉降观测埋设要求稳固，水平或垂直，外露长度不得超过3cm。

注：未尽事宜，按照相关规范、标准及设计要求执行。
