塔式起重机拆除技术方案

塔式起重机拆除技术方案

一、 工程概况
本工程为框架结构，建筑面积10505.35m2，有防震缝分为四个区,为地上三层，四层,局部5层。总高16.8 m。基底标高为-2.60m。室内外高差为0.3米。建筑结构安全等级为二级，抗震设防分类为丙类，框架抗震等级均为二级，总工期为240天。
本工程分为四个区，根据总施工组织设计的要求，共设2台塔吊，在该工程（1区）北面设1台QTZ40塔吊，在3区东北侧设1台QTZ40塔吊，用于材料运输及就位。塔吊于主体施工完毕后进行拆除。
二、编制依据
1、XXXX施工图纸。
2、XXX施工组织设计。
3、现行国家有关规范、标准和规程。
4、 现行安阳市有关建设标准、规程、安全管理、质量要求和现场文明施工管理文件。
5、 本公司现有的劳动力、技术、机械设备能力和施工管理经验以及本项目部的施工管理经验。
三、施工计划
本塔机拆除计划4天。
（一）准备工作
1、拆除塔机的人员组成
拆除人员均由执证上岗人员组成。
2、了解拆除塔机的技术性能是否与说明书相符以及有无需检修的工作.

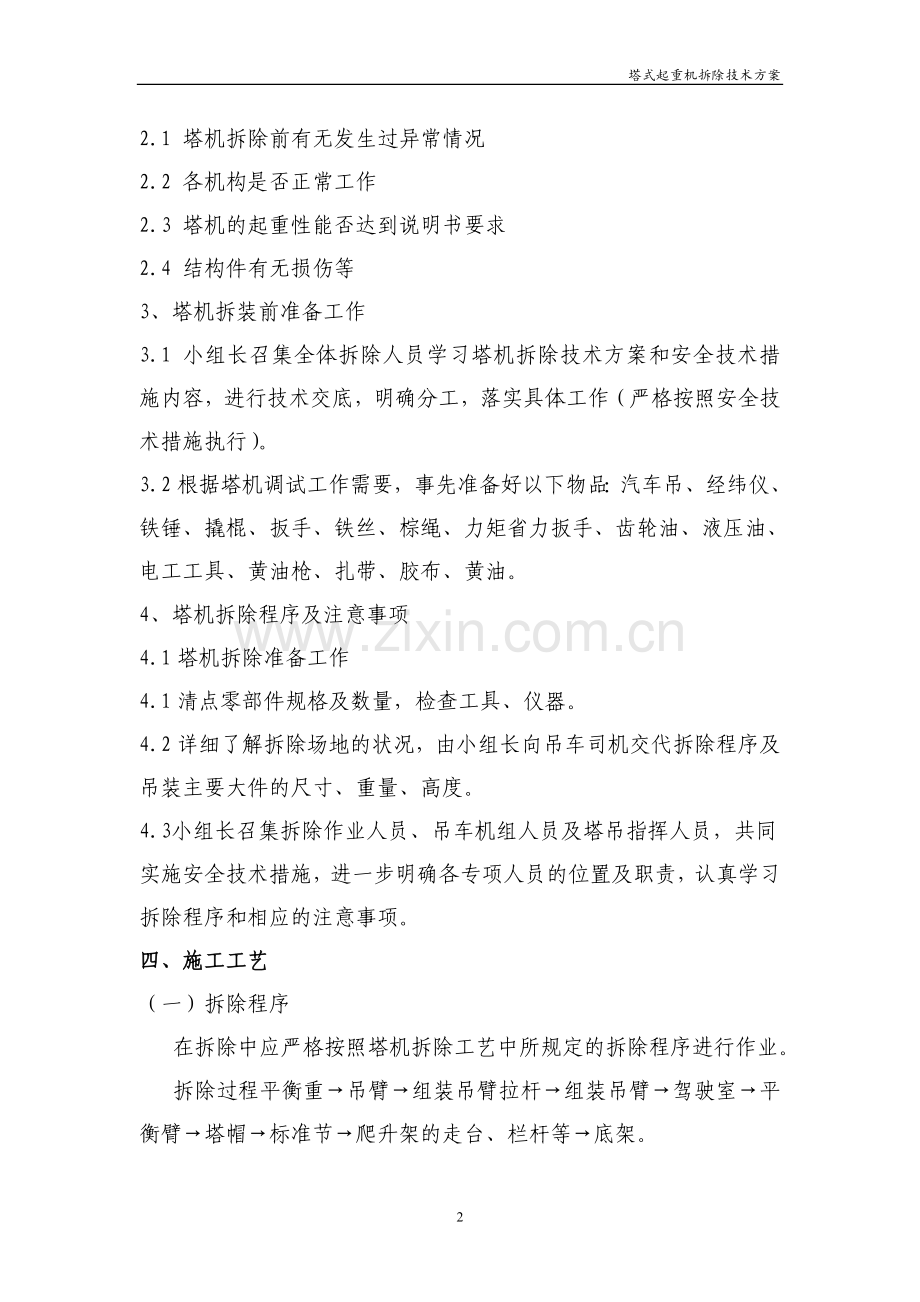

2.1 塔机拆除前有无发生过异常情况
2.2 各机构是否正常工作
2.3 塔机的起重性能否达到说明书要求
2.4 结构件有无损伤等
3、塔机拆装前准备工作
3.1 小组长召集全体拆除人员学习塔机拆除技术方案和安全技术措施内容，进行技术交底，明确分工，落实具体工作（严格按照安全技术措施执行）。
3.2根据塔机调试工作需要，事先准备好以下物品：汽车吊、经纬仪、铁锤、撬棍、扳手、铁丝、棕绳、力矩省力扳手、齿轮油、液压油、电工工具、黄油枪、扎带、胶布、黄油。
4、塔机拆除程序及注意事项
4.1塔机拆除准备工作
4.1清点零部件规格及数量，检查工具、仪器。
4.2详细了解拆除场地的状况，由小组长向吊车司机交代拆除程序及吊装主要大件的尺寸、重量、高度。
4.3小组长召集拆除作业人员、吊车机组人员及塔吊指挥人员，共同实施安全技术措施，进一步明确各专项人员的位置及职责，认真学习拆除程序和相应的注意事项。
四、施工工艺
（一）拆除程序
在拆除中应严格按照塔机拆除工艺中所规定的拆除程序进行作业。
拆除过程平衡重→吊臂→组装吊臂拉杆→组装吊臂→驾驶室→平衡臂→塔帽→标准节→爬升架的走台、栏杆等→底架。
5.2.2顶升降节准备工作及注意事项
（1）顶升前准备工作：
a、根据塔身的要求，并将其顺着起重臂方向排成一排。
b、顶升降标准节员按照职责分工进入各自岗位。
c、检查液压系统工作是否正常，液压油压力应符合规定，各塞杆伸缩平稳，无卡塞现象。
d、检查顶升横梁及支承销状况。
e、升套架与塔身主弦杆之间的间隙达到规定要求。
f、按说明规定，将拆除的标准节至引进横梁上，再吊一节标准节，移动变幅小车找平衡，锁紧回转面机构。
（2）顶升降标准节的过程中注意事项：
a、顶升过程中要专人负责指挥，专人照顾电源，专人操作液压泵，专人扶顶升横梁，专人看管支撑销，专人拆除标准节，全体人员要精力集中，听从指挥，坚守岗位。
b、夜间不能进行拆除作业，特殊情况必须进行拆除作业时，必须有足够的照明。
c、风速超过车级或说明书规定的风速时，严禁进行顶升作业。在顶升过程中，如遇大风突至，应立即停止顶顶升作业，并使上下塔身联接紧固。
d、在顶升过程中，禁止转动起重臂和移动小车。
e、顶升过程中，如遇卡阻或其他故障，必须立即停机检查，故障未经排除，不得继顶升。
f、作业人员必须精力集中，全贯注操作，不得探头伸手进入引迸导轮范围，以免标准节突然轧伤。
g、注意检查电缆放松长度满足需要，严防电缆在移动中拉、卡塞和挤伤。
h、刚引进的标准节，必须与上、下部塔身联结牢固后，才能继续进行下一个顶升加节作业。
（3）顶升完毕后注意事项：
a、放下标准节及转台与塔身之间的高强度螺栓。
b、检查液压系统操作手柄是否已拨归零位。
c、检查并切断液压顶升系统电源。
d、卸下吊钩上起平衡作用的标准节，解除回转机构的锁定状态。
5.2.3顶升下放标准节工艺：
（１）在顶升降下标准节作业中必须严格按照使用说明书中所规定的工艺过程及要求。
（２）作业人员及分工岗位责任：
ａ、总负责人：负责组织、指挥、技术交底和安全工作。
ｂ、液压泵操作人：负责液压系统工作正常、稳定、安全，做到行动听指挥，发现问题立即停机报告。
ｃ、横梁操作人：负责顶升横梁安全就位。
ｄ、支撑销操人：负责标准节就位（离位）准确、及时、安全。
ｅ、引进标准节拆除人：负责标准节就位及衬模块强度螺栓，紧固螺母。
（３）拆除时要特别注意高强度螺栓的正确拆除，防止螺杆、螺帽、朗头、板手等物件高空坠落。
5.２.５附墙装置的拆除
（1）拆除前的准备工作：
　　ａ、通过产品说明书，了解附墙装置的附着形式及要求。
　　ｂ、核对附着锚固点的位置。
五、安全措施
（一）拆除注意事项：
ａ、严守高空作业操作规程，配戴安全帽，系好安全带，进入工作岗位时精力集中，听从统一指挥。
ｂ、附着支座与墙体固定牢固、附着框与塔身要箍紧。
ｃ、吊装附着杆时，两端应系好稳绳，注意绑扎吊点，应保持附着杆接近水平，联结销轴拆除好后，应立即穿好安全锁销。
ｄ、附着时应将塔身垂直度控制在０.２％以内，附着杆水平度应在１０度以内。
拆除后，将所有预埋螺栓割掉，同时将拆除后的塔吊集中放置。
（二）拆卸过程中的安全注意事项：
1、全体作业人员必须持有效证件上岗，未取证人员一律不得参与。
2、全体作业人员必须听从总指挥的统一指挥。
3、总指挥必须听从技术人员的技术指导，接受安全监护人员的安全监护。
4、作业人员必须佩戴安全帽，上高人员必须穿防滑鞋，危险部位作业必须系好安全带。
5、所有作业吊车必须严格遵守安全操作规程。
6、拆装期间一律禁止饮酒。
7、工作中集中精力，不得随意开玩笑和打闹。
8、上下交叉作业时，要注意工具和零部件放置位置必须安全可靠，防止坠落伤人。
9、吊车指挥人员应熟悉吊车起重性能、吊物的起重量以及构件安装部位。
10、指挥人员应与吊车司机统一手势信号。
11、大件物品起重高度超过两米要系拖拉绳。
六、劳动力计划
安装组由9人组成，技术员1人；司索工、指挥工3人；安折工3人；信号工1人；安全员1人。
