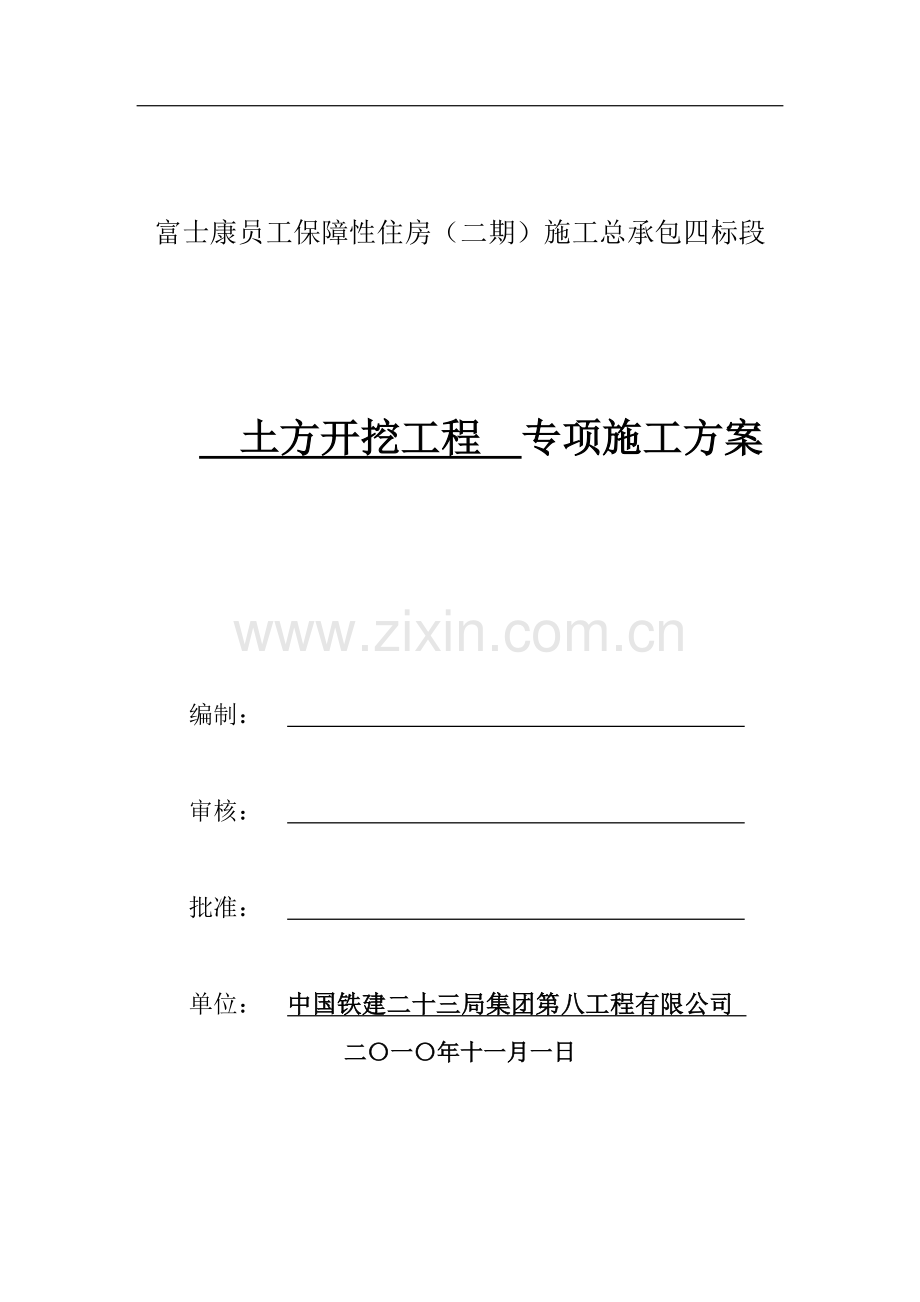

富士康员工保障性住房（二期）施工总承包四标段 土方开挖工程专项施工方案

富士康员工保障性住房（二期）施工总承包四标段

土方开挖工程 专项施工方案

编制：

审核：

批准：

单位： 中国铁建二十三局集团第八工程有限公司
二〇一〇年十一月一日

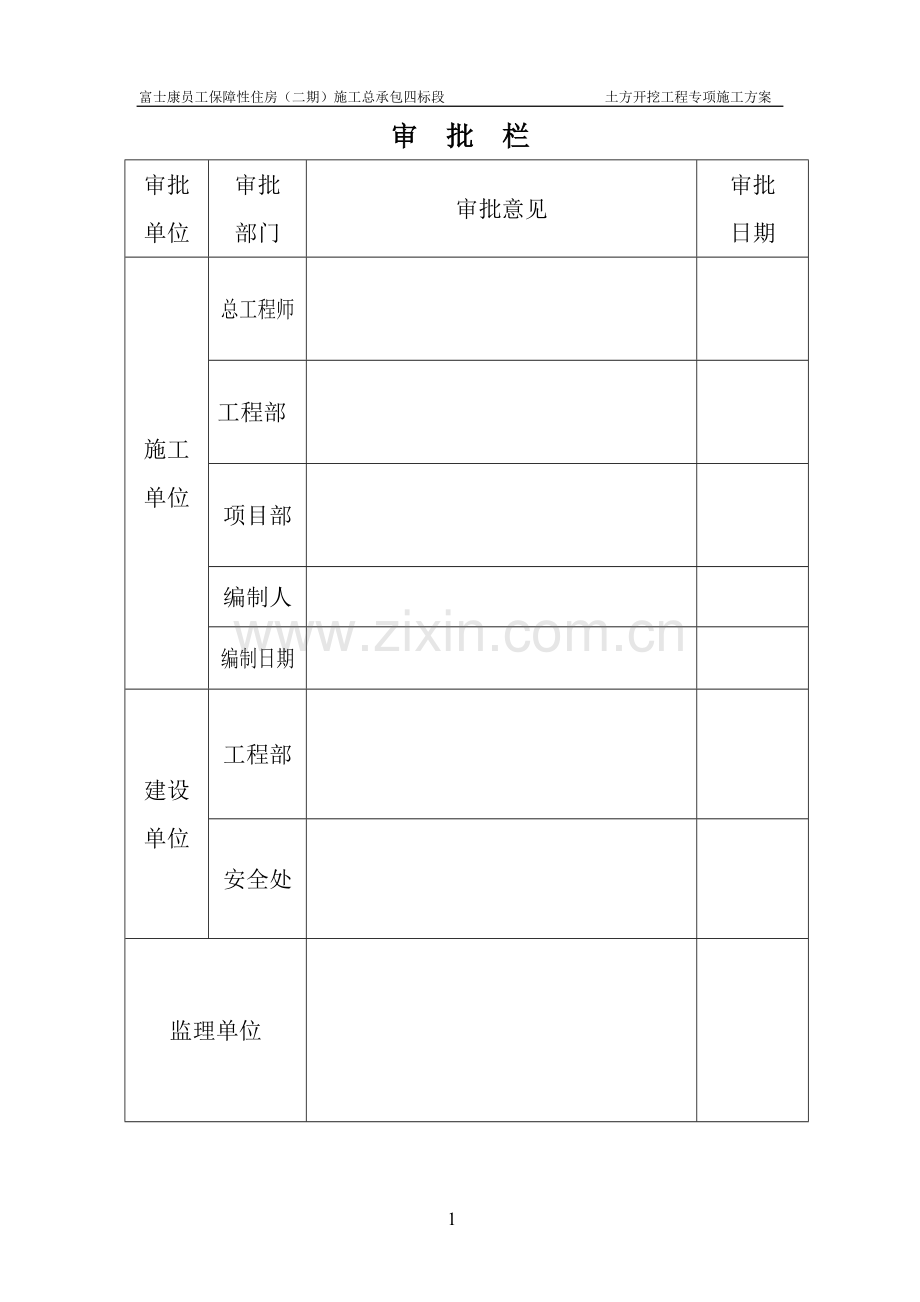

审 批 栏
审批单位
审批
部门
审批意见
审批
日期
施工单位
总工程师

工程部

项目部

编制人

编制日期

建设单位
工程部

安全处

监理单位

目 录
第一章 工程概况 4
1 编制依据 4
2 施工场地概述 4
3 基础及地基土体概述 4
4 工程特点 5
第二章 施工总体方案 5
1 施工准备工作 5
1.1 技术准备工作 5
1.2 机械准备工作 6
2 边坡坡度的确定 6
2.1 土方边坡坡度的确定 6
2.2 土方开挖方式的确定 8
2.3 土方施工机械选择 9
3 施工进度计划 9
第三章 土方施工技术方案 9
1 土方施工工序 9
2 土方开挖方案 9
3 土方开挖施工方法 10
4 土方施工的重要控制点及处理 11
第四章 质量控制措施 12
1 质量保证体系 12
2 物资检验管理措施 12
3 过程检验及报验规定 12
4 工程质量检验评定规定 13
5 质量保证资料管理规定 13
6 土方质量控制技术措施 14
第五章 雨季施工措施 15
1 雨季施工措施 15
2 排水设备和材料 15
3 基坑变形监测 16
第六章 安全生产保证措施 16
1 安全保证体系 16
2 安全管理重点 17
3 安全管理措施 17
第九章 文明施工、环境保护的措施 18
1 防止扬尘污染 19
2 防止水污染 20
3 防止废弃物污染 20

第一章 工程概况
1 编制依据
1、成都市建筑设计院提供的富士康员工保障性住房（二期）四标段设计图、地下室开挖图及相关说明。
2、富士康员工保障性住房（二期）四标段D区的地勘资料
3、施工现场场地实际情况。
4、《建筑地基基础工程施工验收规范》 GB50200-2002
5、《建筑地基基础设计规范》 GB50007-2002
6、《建筑边坡工程技术规范》 GB50330-2002
2 施工场地概述
本工程场地地势较平坦，西南方向靠近红展路、西北方向靠近红旗大道，施工现场修建临时便道接通红旗大道和红展路，施工场地表层耕种土较厚，对车辆运输有一定影响，需先清理地表土层。经甲方确认，基坑开挖范围内无建筑物及地下管线等，基坑平均深度为7.2米左右，从基坑开挖深度、周边环境等条件来看，基坑工程安全等级为二级，重要性系数为1.0。
3 基础及地基土体概述
本标段为四栋18层（局部19层）住宅，结构形式为独立柱基加筏板，其中D-1、2、3栋住宅有地下室，D-4栋没有地下室。主体为框架剪力墙结构，总建筑面积为9.1万㎡。基础埋深标高为552.4m左右（绝对标高），相对于绝对标高559.3m，基础平均埋深为7.2米。根据地勘报告显示地下水位相对于自然地面下-2.5米，场地地下水类型为上层滞水和潜水，上层滞水赋存于人工填层内，受生活用水和大气降水的补给；潜水赋存于砂卵石层中，大气降水、河水为主要补给源，地质情况主要以耕质土、杂填土、稍密砂卵石组成。基础持力层设在稍密卵石层上。
4 工程特点
①该工程工期短，基础土方开挖量大，机械运输量大，且运输受表层软土一定影响，需先对表层土进行清理、外运。
②根据设计图纸，该工程基础平均埋深7.2m，根据地勘报告显示，地下水位相对于自然地面下-2.5米,土方开挖前需进行井点降水。为保证土体稳定，土方开挖采取两层开挖，每开挖一层后进行基坑支护，支护完成后进行第二层开挖。
③交叉作业施工是本工程的一个特点，因工期紧，土方开挖、基坑支护作业队在同一个作业面作业，因此管理协调工作量大。
第二章 施工总体方案
1 施工准备工作
1.1 技术准备工作
掌握施工区域内工程地质勘察报告，充分了解开挖范围内各层土体地质情况。
熟悉相关规范、标准，结合施工经验合理选择放坡系数。
熟悉场地内和邻近地区地下管线图和有关资料，经向建设单位了解，施工区域内为原耕种农田，无地下管线。
邻近施工区域内无原有建筑、构筑物。
1.2 机械准备工作
根据本工程土方工程量，施工场地现场情况和工期要求，我单位拟投入本工程土方开挖单斗式反挖机8台，装载机4台，自卸运输汽车32台，计划半个月完成土方开挖工作。
2 边坡坡度的确定
根据工程地质情况，结合规范要求及基坑边荷载等综合计算，边坡坡度为1：0.75，分两次开挖，边坡用土钉墙支护。
2.1 土方边坡坡度的确定
（1）土方边坡坡度的取值：
①基坑土方深度在5m以内时，当土具有天然湿度，构造均匀，符合地勘资料且无地下水，参考土方放坡相关规定，边坡最陡坡度不应大于表1—1的规定。

5m深内无地下水土方挖方边坡坡度 表1—1
项次
土的类别
边坡坡度（高：宽）
坡顶无荷载
坡顶有静载
坡顶有运载
1
中密的砂土
1：1.00
1：1.25
1：1.50
2
中密的碎石类土（充填物为砂土）
1：0.75
1：1.00
1：1.25
3
硬塑的轻亚粘土
1：0.67
1：0.75
1：1.00
4
中密的碎石类土（充填物为粘性土）
1：0.50
1：0.67
1：0.75
5
硬塑的亚粘土、粘土
1：0.33
1：0.50
1：0.67
6
老黄土
1：0.10
1：0.25
1：0.33
注：当有成熟施工经验时，可不受本表限制。
②如地质条件好、土（岩）质较均匀、高度在5-8m以内的临时性挖方边坡坡度应按表1—2。
5-8m深土方挖方边坡坡度 表1—2
项次
土的类别
边坡坡度（高：宽）
1
砂土（不包括细砂、粉砂）：
坚硬
1：1.25～1：1.5
1：0.75～1：1.00
2
一般粘性土；
充填坚硬、硬塑粘性土
1：1.00～1：1.15
1：0.50～1：1.00
3
碎石类土： 充填砂土
1：1.00～1：1.50
注：当有成熟施工经验时，可不受本表限制。
根据地勘土体地质情况和施工经验，土方开挖的边坡坡度不应小于1：0.75。
（2）土方边坡坡度的校核
根据地下室深度范围内的地勘报告及相关岩土数据，取土体平均容重γ=18KN/m3；内摩擦角β=18O；坑壁土体黏聚力C=8KN/m2；坑顶护道硬化混凝土均布荷载q=5.0 KN/m2；基坑深度H=7.2m，基坑顶四周无其他静、动荷载。根据基坑安全边坡计算公式：
q
2 C sinθcosβ

H=
γ
2
2
θ-β

γsin
( )

经计算θ=55 O ，土方边坡坡度为1：ctgθ=1:0.7。
结合统计资料数据和经验，本工程土方开挖边坡坡度取1：0.75。
2.2 土方开挖方式的确定
根据参考数据和地勘报告和我工程的实际情况，确定开挖方式如下：
a）．土方开挖坡度均按1：0.75放坡。
b). 挖方区域内按井点降水方案进行降水，并对水位进行观测，水位降至开挖线标高以下后，方可进行土方开挖。
c). 基坑分两次开挖，第一次开挖到-4.0m的标高处，进行土钉墙支护。
d). 基坑支护完成，强度达到要求后进行第二次开挖，挖至设计筏板底以上300mm，进行人工清底，开挖完成后进行土钉墙支护。
2.3 土方施工机械选择
根据本工程地层特点及开挖工程，本工程土方开挖拟采用日立反铲挖斗机械为主，装载机辅助施工，自卸汽车进行土方运输。
3 施工进度计划
根据土方开挖量和施工机械的配置，计划开工日期2010年11月5日，计划竣工日期2010年11月22日，拟定17天完成。
第三章 土方施工技术方案
1 土方施工工序
土方总施工工序：场地三通一平、障碍物破除→测量放线→施工场地范围内井点降水→一层土方开挖→基坑支护→二层土方开挖→清底→基坑支护→定位放线→验槽。
2 土方开挖方案
（1）根据作业区域工作的大小机械性能、运距和地形起伏等情况确定施工区域运行路线的布置。受施工作业区域影响和保证基坑土体稳定，基坑周边不得堆土，土方需外运。
（2）由于地下水位高，施工前进行井点降水施工，一般要降至低于开挖面0．5m，然后开挖；并对坑壁加以保护。
（3）由于基坑较深，平均深度7.2m，需分两次开挖，每层土挖完后进行基坑支护。
（4）基坑开挖方向从正南方向正北方向开挖，采用退行挖土。多台机械平行挖土，机械施工间距16米，地下室部分配置6台挖掘机，D-4栋配置2台挖掘机。
（5）因施工区域无堆土场地，土方全部外运，运距20公里左右，根据机械作业量和运距，每台挖掘机配置4台自卸式汽车外运土方。
3 土方开挖施工方法
（1）清除地上、地下障碍物：首先清理地上建筑物，拆除房屋，清理树木等，然后挖开暴露出地下障碍物，对于混凝土板、路面及地下钢筋混凝土结构，如挖机能直按挖除的则直接挖除，不能挖除的需配上破碎机械、必要时配上液压剪进行破除。将障碍物破碎成能使运土车装载的小块装车运走，根据本工程业主方提供的信息，地下无其他建筑物，施工区域内为原农田。
（2）地下管线的处理：为防止开挖作业过程中遇到地下管线，必须采取有效的地下管线处理措施。开挖土前需向业主、甲方了解地下管线的情况，询问场区所有的地下管线是否已经全部作废，如尚有还需使的管线，应详细注明其所在位置，埋深，走向等，待表层土开挖时，必需有专人进行指挥，揭露管线后，及时采取悬挂、改移等措施。
（3）测量放线：根据基坑开挖图放出基坑开挖下口线，根据边坡坡度做好基坑开挖上边线，并在场区四周围作标记，以备开挖后测放边线。
（4）对施工场地内的定位桩和标高桩进行保护，必要时引到施工场地外，引出的控制点需进行保护。
（5）土方开挖：第一层开挖深度4.0m，开挖完后进行基坑支护，然后进行第二层土方开挖，平均开挖深度3.2m，预留300mm人工清底。
（6）基坑开挖方向从正南方向正北方向开挖，用反铲挖土机开挖基坑，以下两种方法配合使用。
① 挖土机从坑（槽）的端头（南方向），以倒退行驶的方法进行开挖。自卸汽车配置在挖土机的两侧装运土。
② 挖土机一面沿着坑（槽）边的一侧移动自卸汽车在另一侧装运土。
（7）在机械施工无法作业的部位配备人工进行挖土清理，坑底300mm厚土体采用人工开挖清理。
4 土方施工的重要控制措施
土方开挖过程中要重点控制以下几个几个方面：
（1） 地下水位的观察，施工中降水水位应低于开挖底标高才能进行基坑挖土，避免地下水涌入基坑。
（2）开挖深度不同的部位应先挖埋深较深的，再挖埋深浅的部位，以保证不扰动地基土。
（3） 开挖过程中应对基坑沉降和位移等进行观测，发现基坑不稳定应及时处理
① 如出现滑坡迹象<如裂缝、滑动等)时，暂停施工，所有人员迅速离开基坑，必要时，迅速采取处理措施，如用挖掘机在坡脚迅速回填。根据滑动迹象设置观测点，观测滑坡体平面位移和沉降变化，并做好记录。
② 在开挖过程中可设置滞水排水管，也可采取明排措施，排水沟沿基坑顶和基坑坡脚四周设置，底宽400，沟底低于坑底400，坡度为1％。集水井沿沟每30-40米设置一个。
③ 施工过程中如遇地下障碍物(包括古墓、文物、古迹遗址、各种管道、管沟、电缆、人防等)时，立即停止施工，及时报告施工负责人，待妥善处理后方可继续施工。
第四章 质量控制措施
1 质量保证体系
按照IS09001体系运行文件的要求建立质量保证组织体系，建立岗位责任制，配置专职质检员和成品保护人员。并建立相应的台帐，项目领导经常检查质量保证体系的运行情况。
2 物资检验管理措施
对所有进场的物质（包括使用用具、排水机具、安全帽等）建立台帐，安全帽、机具等应提供合格证。
对进场的物资进行标识，分类堆放，严格保管，避免勿用不合格的材料。
3 过程检验及报验规定
严格执行国家现行规范、标准及企业各项规定，严格按照设计要求组织施工，开工之前，严格按照工艺标准要求对操作班组进行方案、技术交底。
工程施工实行“三检制”，认真抓好班组的自检工作，设立专职质检员，督促班组的自检及填写自检记录。
各检验批达到合格要求后填好工序资料并交技术负责人审查后报监理复查验收。
严格按照“三检制”组织检查各道工序的施工质量。做到检查上道工序，保证本道工序，服务下道工序。真正做到严格控制工序质量，不合格的工序不移交。
质检人员必须严格控制施工过程中的质量，在施工过程中严格把关，不得隐瞒施工中的质量问题，有不合格问题应及时制定整改措施并督促操作者整改。
4 工程质量检验评定规定
分项工程质量评定应按照国家质量验评标准规定进行评定。
分项工程质量评定过程中出现不合格，由专职质检员填写不合格品通知单，技术部门提出纠正措施，整改后重新讦定。
5 质保资料管理规定
各种质量保证资料，必须与施工同步进行，不得后补，以保证资料的完整、真实、整齐。
质量评定资料必须统一，格式标准化，严格按照《建设工程施工质量验收规范》进行质量检查、评定、归档。
6 土方质量控制技术措施
（1）严格按照施工方案施工，挖掘机按照所放灰线进行开挖，测量工要随时测量，避免超挖，保证槽底土壤不被扰动；为减少对基底土的扰动，本工程考虑留置300mm人工清理底层，随挖随清理。
（2）土方开挖不得超过基底标高，如果个别地方超挖时，应用中、粗砂、级配石填补并夯实或用低标号混凝土填补，并应取得设计单位同意。如遇到地下水降不到位时，应停止挖土。
（3）土方开挖前，设置好沉降和位移观测标记，雨天加强对基坑采取可靠的覆盖和排水措施。
土方施工质量检测标准
项目
检查项目
偏差允许值
检测方法
基槽
柱基基坑
挖方场地平整
管沟
地面基层
人工
机械
主控项目
标高
-50
±30
±50
-50
-50
水准仪
长、宽
+200
-50
+300
-100
+500
-150
+100
—
经纬仪或用尺量
边坡
设计要求
观查或尺量
一般项目
表面50平整度
20
20
50
20
20
2m靠尺

第五章 雨季施工措施
1 雨季施工措施
雨期施工前，完善施工场地的排水系统保证排水通畅，设置良好的挡水构筑，以阻止地面水流入基坑内。雨期施工中随时掌握气象变化情况，对于大暴雨要提前作好准备。
填平基坑四周地面，留一定外坡，并与场地排水管道组成地面外排水系统连通，保证基坑四周范围地面不能有积水。
基坑坑底四周设排水沟一道，基坑坡顶硬化2-3米，外设排水沟一道。
在雨季期间，加强值班及收听天气预报，下雨之前清理坑内集水坑及排水沟，预备好潜水泵等抽水工具，雨后及时组织人力、物力进行坑内抽、排水及基坑四周积水的疏通工作。
地面排水：为防止地表水、地下水等大量渗入基坑，造成基坑浸水，破坏边坡稳定，影响施工进行，必须采取地面截水、坑内排水相结合的措施。开挖及进行基底垫层施工时，应预先对基(坑)槽四周的排水设置进行检查，确保水流畅通；
基坑内排水：基坑内排水可在基坑底面四周设置排水沟和集水井，排水沟按宽0．4米，深30～50cm设置，坡度为l％，距离坡体下脚0．3m，集水井沿沟每30-40米设置一个。
2 排水设备和材料
根据郫县近几年降水情况，考虑基坑面积内的总降雨量，需要准备如下排水设备和材料：
排水设备和材料
序 号
材料名称
规格型号
单 位
数 量
备 注
l
潜水泵
H=25m
台
10
现场排水
2
泥浆泵
H=25m
台
5
基坑排水
3
塑料布

m2
5000
物料覆盖
4
排水胶管
Φ50mm
m
400
排 水
5
铁锨

把
20
临时排水
6
镐

把
10
临时排水
7
小推车
0.1 m3
辆
20
水平运输
8
麻袋

条
500
装砂土挡水
9
阻燃草帘

m2
500
铺设道路
3 基坑变形监测
雨后加强对边坡及周边建筑物的沉降及位移观测频次，及时分析雨水对它们的影响，发现问题，及时反馈并分析，采取相应的抢救措施，使基坑不发生意外破坏和变形，确保工程顺利施工。
第六章 安全生产保证措施
1 安全保证体系
以项目经理为首，由安全、工程、技术、质量、安装和土建专职安全员等各方面的管理人员组成安全保证体系，建立项目经理部安全生产领导小组，领导和组织实施安全工作。
2 安全管理重点
在土方施工阶段，基坑边坡的防塌是难点，除了良好的施工质量外，还应派专人进行位移监测，做出切实可靠的安全程度评估。
现场所有电气设备均作漏电保护装置，配电线采用三相五线制。施工中，定期检查电源线路和设备的电器部件，确保用电安全。
基坑边用架杆搭设不小于1.2m高的防护围栏，下部0.2m做一道落地杆，并固定好踢脚板。横杆间距不大于0.5m，架管应埋入地下牢固可靠。架管搭设完成后用密目网封闭基坑四周。
己挖完的基槽，在雨后要仔细观察土壤情况，若遇到基坑不稳定等现象，要及时排除险情后方可施工。
工人上下基坑要走人行安全通道；如发现有裂缝、鼓包、滑动等应及时上报相关部门、单位并及时处理。
3 安全管理措施
开工前各级施工管理人员要建立和完善安全管理体系、制度。严格执行国家及成都市有关施工现场安全管理条例及办法。施工前进行安全技术交底。
制订施工现场安全防护基本标准，如：基坑防护标准，各类洞口及临边地带的防护标准，施工临时用电安全防护标准，各类施工机械和设备的安全防护标准，施工现场消防工作管理标准等。
建立严格的安全教育制度，坚持入场教育、坚持每周按班组召开安全工作教育研讨会，增强安全意识，使安全工作落到广大群众基础上。
强化安全法制观念，严格执行安全工作文字交底，双方认可，坚持特殊工种持安全操作证上岗制度等。
进入施工现场人员要戴好安全帽，加强施工管理人员的安全考核，增强安全意识，避免违章指挥。
土方施工机械和运输车辆在进场前要进行彻底的检修保养，确保施工期间车辆的正常运转。
土方开挖后，按照现场安全防护要求在基坑周围搭设安全保护栏杆，避免人员坠落坑中，造成工伤。施工中禁止向基坑内投掷物品，以免砸伤槽底施工人员。
在基坑上口砌筑200mm高挡水台，防止雨水和杂物落入基坑。
夜晚施工时在挖土机前方设置灯具，便于挖土司机确定其高度位置和行驶安全，但夜间灯具集中照射，避免灯光扰民。
挖掘机作业区内应无行人和障碍物，挖掘前先鸣声示意，并试挖数次，保证场内道路通畅。
为保持环境卫生，避免运土车发生遗洒，在现场搭设拍土架，指派专人负责将运土车上的土拍实，并在出口处铺垫湿草袋。运输散装材料时应封闭车厢，避免撒落。
基坑开挖时，如发现有文物、古迹遗址或化石等，立即报请有关部门处理后，方可继续施工。
第九章 文明施工、环境保护的措施
每半月召开一次“施工现场环境保护”工作例会，总结前一阶段的施工现场环境保护管理情况，布置下一阶段的施工现场环境保护管理工作。
建立并执行施工现场环境保护管理检查制度，对检查中所发现的问题，根据具体情况，定时间、定人、定措施予以解决，项目经理部有关部门监督落实问题的解决情况。
1 防止扬尘污染
土方施工产生的扬尘主要是采取淋水降尘的措施，即对土方的铲、运、卸等环节布置专人进行淋水降尘，以保证相应要求。为避免运土车发生遗洒，在现场搭设拍土架，将运土车上的土拍实，并盖上苫布。在出口处设冲洗池和沉淀池，每辆车离开施工现场前应进行清洗。所有进出现场的运输车辆，必须车状良好，尾气排放满足交通管理部门的规定。
散体材料运输：水泥等易飞扬物、细颗粒散体材料在运输时严密遮盖，防止遗洒。严禁超载运输，对意外原因产生的遗撒及时处理。
小颗粒物料临时存放：设置封闭的库房或用围挡、苫布等进行封盖。
建筑垃圾的存放、运输产生的扬尘控制：施工现场周围设密目安全网封闭，坚持工完场清，及时将施工中产生的废弃物清理至垃圾堆放场。建筑垃圾密闭贮存，施工垃圾清运，采用搭设封闭式临时专用垃圾车运输或采用容器及袋装装运，严禁随意凌空抛撒，施工垃圾及时清运，并适量洒水，减少污染。
在场地入口位置设置洗车台，对驶出施工现场的车辆进行冲洗。
2 防止水污染
（1） 雨水管理
开工前，加强与业主及有关部门联系，将现场的雨水管网与市政管网连通，若不能连通的，应修建排水通道将场地雨水排入制定区域。确保排入市政管网的雨水未被化学品和油品等污染且无固体废弃物。确保雨水管网与污水管网分开使用，严禁将非雨水类的其它水体排入市政雨水管网。
（2）污水管理
厕所污水控制：厕所设化粪池，污水经化粪池沉淀后进入现场临时污水管网。
施工污水控制：施工现场建立临时污水管网，在最后出口处设置沉淀池，污水经沉淀后直接排入市政污水管网或采用排污车集中外运。
3 防止废弃物污染
（1）办公生活类废弃物处置
由专人每天负责打扫办公区域，并对办公区域和食堂每日产生的垃圾进行清理、收集。有害废弃物必须单独存放，防止再次污染。
（2）施工废弃物的处置
现场施工垃圾采用层层清理、集中堆放、统一搬运的方法。派专人负责施工区域垃圾的收集、清理工作，并按总包单位的要求将施工垃圾分类运至垃圾储存区域，对有可能造成二次污染的废弃物必须单独贮存。
（3）制定安全防范措施且有醒目标识。对有毒有害和不可回收无毒无害废弃物及时组织清运，确保运输过程不散撒、不混放，送到政府批准的单位或场所进行处理、消纳。
合理安排作业时间，采用低噪音施工机械设备，减少噪音扰民。
