鹿泉市九里山水泥(集团)公司扩建工程(2500t/d) 煤粉制备系统

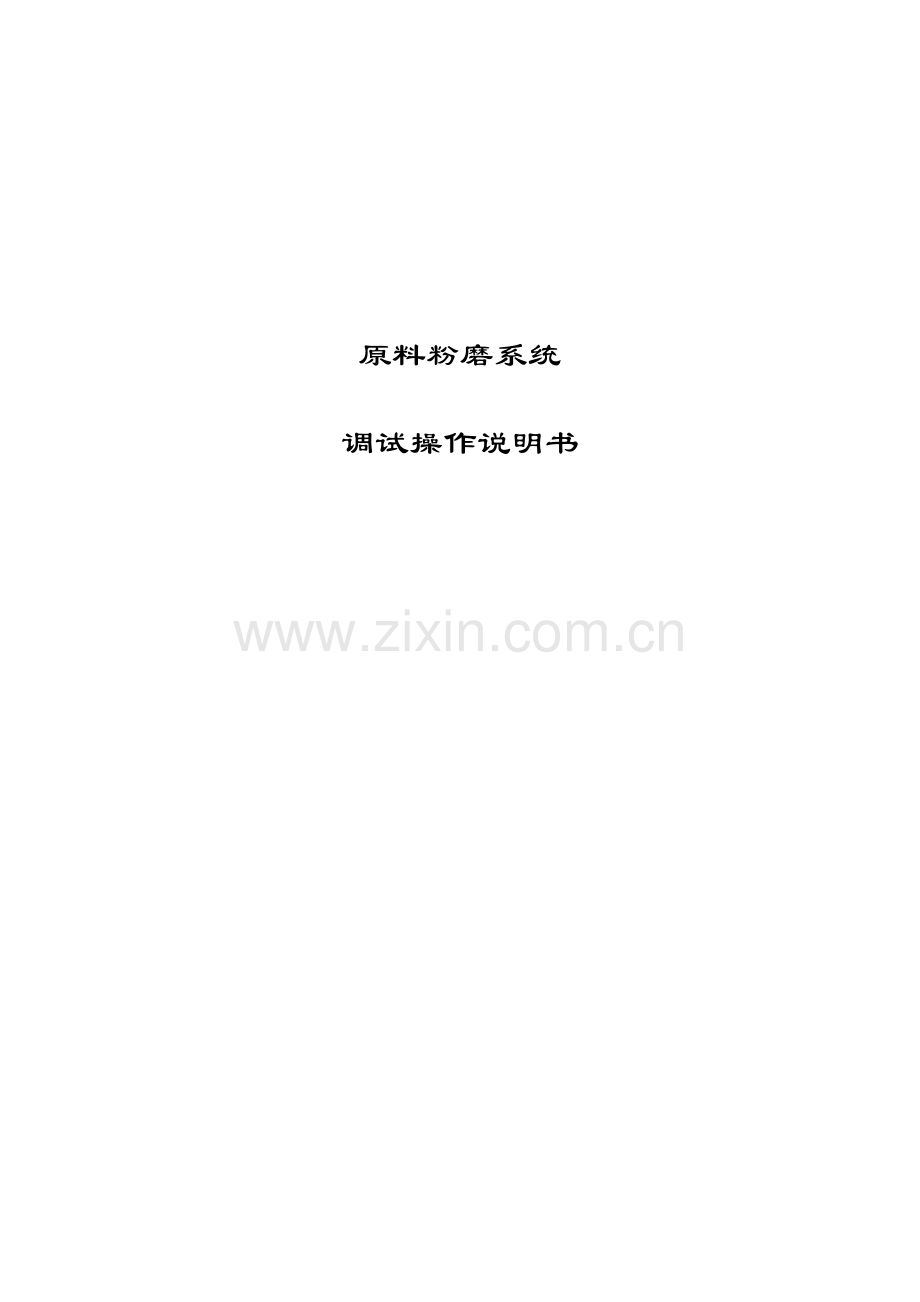

原料粉磨系统

调试操作说明书

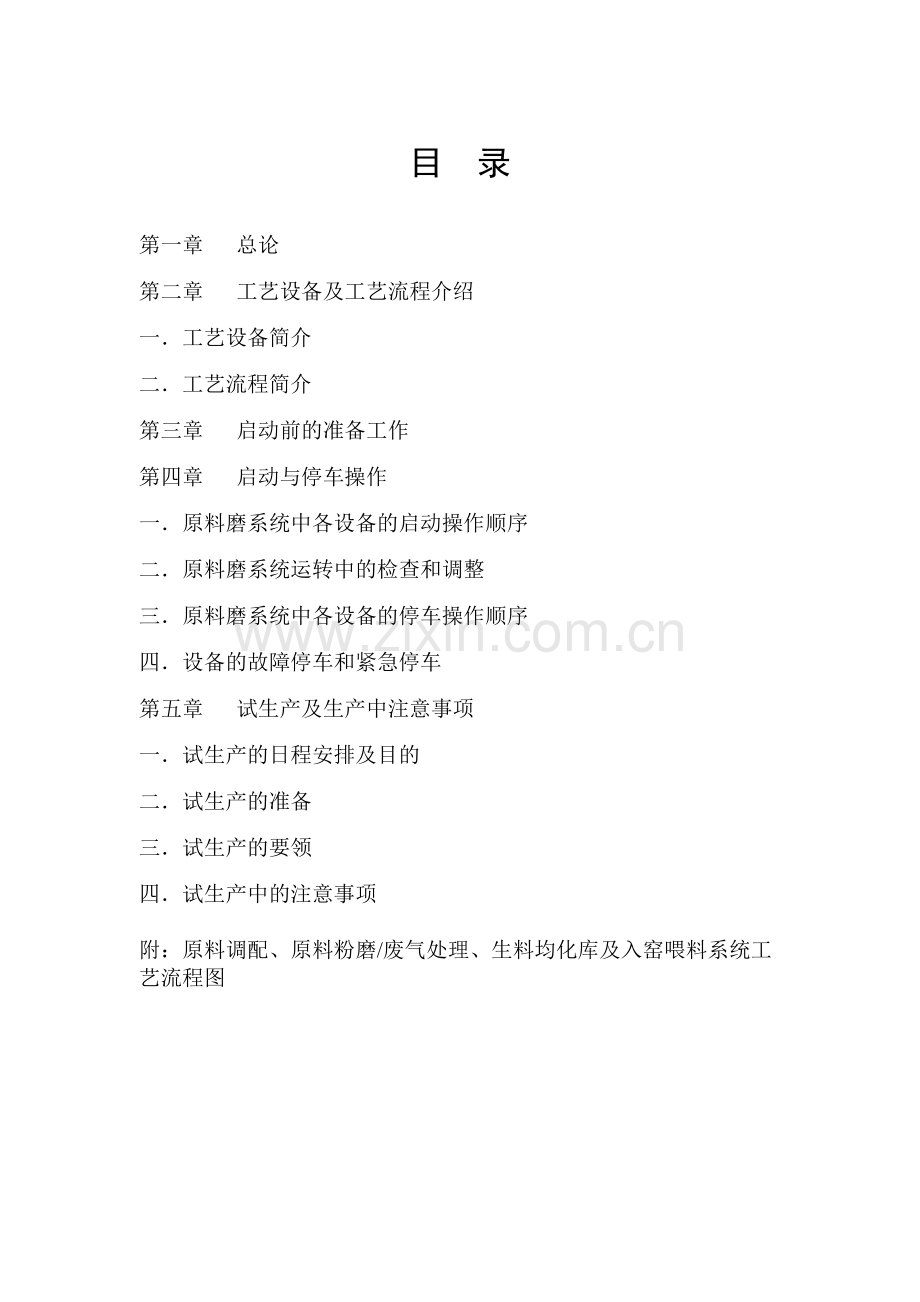

目 录

第一章 总论
第二章 工艺设备及工艺流程介绍
一．工艺设备简介
二．工艺流程简介
第三章 启动前的准备工作
第四章 启动与停车操作
一．原料磨系统中各设备的启动操作顺序
二．原料磨系统运转中的检查和调整
三．原料磨系统中各设备的停车操作顺序
四．设备的故障停车和紧急停车
第五章 试生产及生产中注意事项
一．试生产的日程安排及目的
二．试生产的准备
三．试生产的要领
四．试生产中的注意事项

附：原料调配、原料粉磨/废气处理、生料均化库及入窑喂料系统工艺流程图

第一章 总 论

本套调试资料包括《原料粉磨系统调试操作说明书》、《煤粉制备系统调试操作说明书》、《烧成系统调试操作说明书》、《水泥粉磨系统调试操作说明书》。
本操作说明书的内容，仅限于保证设备的正常运转及工艺操作的基本事项。为了保证顺利生产，提高设备的运转率，操作人员在必须掌握操作说明书内容的基础上，应了解每台设备的性能及其正确使用，以便在实际操作中解决出现的各类问题。
为了更好地了解主要设备的原理、性能与操作方法，请参考有关的单机说明书。
第二章 工艺设备及工艺流程介绍

原料烘干兼粉磨系统的工艺流程范围：始自原料调配站的库底，止于生料均化库的库顶，包括原料调配及输送，原料粉磨、生料输送入库。现将本系统的设备及工艺流程做一介绍。本系统的工艺流程图见附图。
一、工艺设备简介
序号
设备编号
设备名称
台数
规格与性能
1
12a.06

棒型闸门

1

规格：1000x1000mm

2
12a.07

12a.07M
定量给料机

电动机
(变频调速)
1

1
型号：DEM1427 T20
规格：1400x2700mm
能力：45~450t/h
型号：
功率：7.5kW
3
12a.08

棒型闸门

1

规格：550x700mm

4
12a.09

12a.09M
定量给料机

电动机
(变频调速)
1

1
型号：DEL1020T4
规格：1000x2000mm
能力：6.0~60t/h
型号：
功率：4 kW
5
12a.10

棒型闸门

1

规格：700x1500mm

6
12a.11

12a.11M
中型板式给料机

电动机
(变频调速)
1

1
型号：BL800× 2560
规格： 800× 2560 mm
能力：1.5～15t/h
型号：
功率：4kW
7
12a.12

12a.12M
定量给料机

电动机
(变频调速)
1

1
型号：DEL0820T4
规格：800x2000mm
能力：1.5~15t/h
型号：
功率：1.5 kW
8
12a.13

单向螺旋闸门

1

规格：500x500mm

9
12a.14

12a.14M
单管螺旋锁风喂料机
电动机
(变频调速)
1

1
型号：LS400× 2750
能力：3.2～32t/h
型号：
功率：11kW
10
12a.15

12a.15M
转子秤

电动机
1

1
型号：DZC60
能力：3.2~32t/h
型号：
功率：2.2 kW
11
12a.19

12a.19M
胶带输送机

电动机
1

1
规格：B1000x128930mm
能力：450t/h
带速：1.25m/s
型号：Y280S-4
功率：75 kW
12
12a.02

气箱脉冲袋收尘器

回转卸料器

2

2

型号：LPF-4/8/5
处理风量：8928m3/h
入口浓度：<200g/Nm3
出口浓度：<50mg/Nm3
规格：Ф300x300
型号：
功率：1.1kW
13
12a.03

12a.03M
离心式风机

电动机
2

2
型号：9－26No8D
风量：9629m3/h
风压：3802Pa
型号：Y180M-4
功率：18.5kW
转速：1450r/min
14
12a.04

气箱脉冲袋收尘器

回转卸料器

1

1

处理风量：8928m3/h
入口浓度：<200g/Nm3
出口浓度：<50mg/Nm3
规格：Ф300x300
型号：
功率：1.1kW
15
12a.05

12a.05M
离心式风机

电动机
1

1
型号：9－26No8D
风量：9629m3/h
风压：3802Pa
型号：Y180M-4
功率：18.5kW
转速：1450r/min
16
12a.21
自卸式除铁器
电动机
1台
1台
型号:RCDC-10
功率:3.0kW
17
12a.20
金属探测仪
1台
型号:B1000
18
12/16.01
气动分料阀
1台
规格:DN1000 mm
19
12/16.02
回转下料器
电机
1台
1台
通过能力:480t/h
功率:11kW
20
12/16.05

辊式磨

主电动机
选粉机电机
1台

1台
1台
型号:RMR57/28/555
能力:400t/h
入料粒度：<80 mm
细度:0.08mm筛筛余≤12%
物料水分：入磨≤8%；出磨≤0.5%
功率:4200kW
功率:340kW

磨辊液压系统
磨辊润滑系统
磨机喷水系统
磨电机主轴承稀油站
磨机减速机润滑油站
选粉机润滑油站
密封风机
电动机
1套
1套
1套
1套
1套
1套1台1台

风量:900m3/h
功率:3.0 kW
21
12/16.06
旋风分离器

4台

规格:4-Φ5000mm
风量:930000 m3/h
22
12/16.07
回转锁风喂料器
电动机
4台

4台
能力:130t/h

功率:5.5 kW
23
12/16.08
空气输送斜槽

斜槽风机

电动机
2台

2台

2台

型号: XZ400×5730mm
能力:130t/h
斜度：8o
XQII4.7A顺逆90o各一台
风量：585m3/h
风压：5187Pa
电机功率:4kW
24
12/16.09
空气输送斜槽

斜槽风机

电动机
2台

1台

1台
规格:XZ400×2213mm
能力:130t/h
XQII4.7A逆90o
风量：585m3/h
风压：5187Pa
功率:4 kW
25
12/16.10
空气输送斜槽

斜槽风机

电动机
1台

2台

2台
规格:XZ630×79170mm
能力:550t/h
9-19No5A 逆0o ，90o 各一台
风量： 3996m3/h
风压： 7109Pa
功率:18.5 kW
26
12/16.11
循环风机

电动机
进风口阀门
1台

1台2台
型号:Mc6-2×39-14No31.5F
风量:930000 m3/h
风压:-9000Pa
功率:4000 kW 10kV
规格:
27
12/16.12
耐高温脉冲袋收尘器

回转下料器

拉链机

拉链机

1台

22台
2台

2台
处理风量: 920000m3/h
入口温度:<200℃
过滤面积:13801 m2
过滤风速1.11 m/s
阻力:≤1700Pa
功率:2.2kW

型号:FU350x22920mm
功率:11 kW
型号:FU350x11210mm
功率:7.5 kW
28
12/16.13
窑尾废气处理排风机

电动机

进风口阀门
1台

1台

2台
型号:Y4-2x73 No.27.5F
风量:960000m3/h
风压:3800Pa
气体温度: 200℃ Max300℃
功率:1400kW 10kV
转速:720r/min
规格: mm
29
12/16.14
增湿塔

螺旋输送机(正反转)

电动翻板阀

电动闸板阀

1 台

1台

2台

2台

规格: F9500×39000 mm
处理风量:≤820000 m3/h
气体温度:进口325±20 ℃ 最高450 ℃；出口150～250 ℃
承受负压: ≤2000 Pa
压损: <600 Pa
喷水量:最大45 t/h
规格：F500mm
电机功率：5.5kW
规格：500×500mm
电机功率：1.1kW
规格：500×500mm
电机功率：1.1kW
30
12/16.04
电液动扇形闸门
1台
规格:400x400mm
31
12/16.18
斗式提升机

电动机
1台

1台
型号:NSE300x33100mm
能力:410t/h
功率:75kW
32
12/16.20

12/16.20-1

气箱式脉冲袋收尘器
卸料器
排风机
2台

2台
2台
型号:LPF4/8/4
处理风量:6696m3/h
功率:1.1kW
风量：8294m3/h
风压：4453Pa
电机功率：22kW
33
12/16.15
链式输送机

电动机
1台

1台
型号:FU350x26060mm
能力:80m3/h
电机功率:11kW
34
12/16.16
链式输送机

电动机
1台

1台
型号:FU500x17290mm
能力: 160m3/h
电机功率:15kW
35
12/16.17
斗式提升机

电动机
1台

1台
型号:NSE200×15000
能力: 200m3/h
电机功率:18.5kW
36
12/16.25
电动调节百叶阀
1台
规格:φ3000mm
37
12/16.26
电动调节百叶阀
3台
规格:φ3750mm
38
12/16.27
电动调节百叶阀
2台
规格:φ1600mm
39
12/16.28
燃油热风炉
电动机
油泵电机
补风阀执行器
1台
1台
1台
1台
燃油量：1200kg/h
电机功率:3kW
电机功率:4kW

40
13/14.01
斗式提升机

电动机
1台

1台
型号:N-TGD1000x58850mm
能力:450t/h Max:500t/h
功率:132kW
41
13/14.02
空气输送斜槽
1台
规格: XZ630x12000mm
能力:550t/h
42
13/14.03
离心通风机

电动机
1台

1台
型号:XQINo.5.4A顺90o
风量:1125 m3/h
风压:6432Pa
功率:4kW
43
13/14.04
生料分配器
1台
规格:Φ1700mm
能力:550t/h
44
13/14.05
罗茨风机

电动机
1台

1台
型号
风量: 10.1 m3/min
风压: 39.2kPa
功率: 15kW
45
13/14.06
空气输送斜槽
4台
规格: XZ250x6920mm
能力:75t/h
46
13/14.07
空气输送斜槽
2台
规格: XZ250x3890mm
能力:75t/h
47
13/14.08
空气输送斜槽
2台
规格: XZ250x2880mm
能力:75t/h
48
13/14.09
离心通风机

电动机
2台

1台
型号:XQINo.5.4A顺0o
风量:727.5 m3/h
风压:6918Pa
功率:4kW
49
13/14.10

气箱式脉冲袋收尘器
回转卸料器
1台

1台
型号:LPF4/8/6
处理风量:11160m3/h
功率:1.1kW
50
13/14.11
离心通风机

电动机
1台

1台
型号:9-26No.8D逆0o
风量:12166 m3/h
风压:3529Pa
功率:18.5kW

二、工艺流程简介
原料调配站设有四个调配库，分别储存石灰石、砂岩、硫酸渣和粉煤灰。粉煤灰由罐车运输进厂并气力输送进库。每个库下均设有原料计量喂料装置，供原料磨喂料。
四种原料经各自调配库下定量给料机按给定的比例进行定量给料，经胶带输送机送进原料粉磨系统粉磨。
为保证原料磨的安全运行，入磨的胶带机上设有除铁设施.
原料粉磨采用立磨，当进磨原料粒度£80mm（95%），产品细度为80mm筛筛余12%，入磨水分<8%，出磨生料水分<0.5%，原料易磨性中等时，磨机能力400t/h。原料的烘干利用窑尾废气作烘干热源。由原料调配站送来原料，经锁风阀喂入磨机，粉磨并烘干的生料随烘干废气带入选粉机分选，选出的成品经旋风筒收集，由空气斜槽送至生料库提升机。选粉机排出的废气，经磨系统排风机后，一部分作为循环风补充选粉机的工作风量，剩余部分送至窑尾袋收尘器处理后排入大气。
当原料磨运行时，从预热器排出的废气经增湿塔引至原料磨，剩余部分进入窑尾袋收尘器处理，再排入大气。当磨机不运行时，窑尾废气经增湿塔喷水降至~200°C温度后，直接进入窑尾袋收尘器处理，再排入大气。经窑尾电收尘器处理的含尘废气，其正常排放浓度均≤50mg/Nm3，满足国家排放浓度标准要求。
窑尾袋收尘与增湿塔收集的窑灰，经螺旋输送机、斗式提升机送至生料输送系统，与生料混合后送入生料均化库。当增湿塔收集的粉尘水分过大时，增湿塔下的螺旋输送机反转，将收集的湿窑灰排出系统。
为了保证生料成分的稳定，采用较先进的分析仪进行原料磨配料的分析控制。
设置一座Φ22.5×52m的生料均化库，库有效储量为17000t。
出库生料经库底部的卸料口卸至生料计量仓，生料计量带有荷重传感器、充气装置。仓下设有流量控制阀和流量计，经计量后的生料通过空气输送斜槽、提升机喂入窑尾预热器系统。
原料粉磨及废气处理系统工艺流程图见附图。

第三章 启动前的准备工作

原料粉磨及废气处理部分的全部设备在启动前都应进行认真的检查和调整工作。
一、现场设备的准备工作
1. 润滑设备润滑油的检查及调整
设备的润滑对保证设备的长期稳定运转起着关键性作用，润滑油量既不能过多也不能过少，油量过多会引起设备发热，油量过少设备会因缺油而损坏。另一方面，要定期检查更换润滑油，用油品种、标号不能错，而且要保证油中无杂质。
检查的主要项目有：
1-1锁风阀液压装置的油量、油路及阀门情况。
1-2 磨辊润滑装置的油量、油路及阀门情况。
1-3 磨辊液压装置的油量、油路及阀门情况。
1-4 磨机减速机润滑装置的油量、油路及阀门情况。
1-5 选粉机润滑装置的油量、油路及阀门情况。
1-6 所有运动部件、传动链条、联轴器润滑油情况。
1-7 所有的电动机轴承润滑油情况。
1-8 所有的阀门及其执行器润滑油情况。

2. 冷却水的检查
冷却水对设备保护至关重要，设备启动前要检查冷却水管路上的阀门是否打开，并控制合适的流量，需冷却水的设备有:
1）原料磨主减速机润滑装置。
2）循环风机轴承润滑装置。
3）袋收尘器排风机轴承。
4）原料磨液压装置。
5）选粉机润滑装置。
6）磨辊润滑装置
7）磨主电机稀油站
8）磨主减速机稀油站
3. 喷水系统检查
1）增湿塔及原料磨均需喷水，系统启动之前要检查水箱进水管是否通畅，浮动球阀的动作是否灵活，管路上的过滤器要进行清洗，防止堵塞。
2）原料磨及检查
系统启动前原料磨及增湿塔喷嘴要进行清洗无堵塞，装好后水压试验无渗漏；增湿塔喷嘴的雾化效果要满足要求。
4. 压缩空气检查
原料粉磨及废气处理部分所需压缩空气由空气压缩机站供给，系统启动之前须检查空压机站是否启动，各储气罐是否按规定进行排污，压力是否达到额定压力，压缩空气管道及阀门有无漏气现象，有问题及时处理，供气管道上的手动阀处于开启状态。
需压缩空气的设备：
1）袋收尘器
2）气动两路阀
5. 原料调配库、设备内部、人孔门、检查门的检查
原料调配库加料之前应清除安装或检修时掉在库内部的杂物，防止仓口堵塞或金属物体进入原料磨。
在设备启动前要对设备内部进行全面的检查，清除安装或检修时掉在设备内部的杂物，以防止设备运行时卡死或打坏设备，造成损失。
待设备检查完后，所有人孔门、检修（查）孔要严格密封，防止生产时漏水、漏料、漏油。
6. 阀门检查
1）各原料仓下棒阀及闸板阀，全部开到适当的位置，保证物料畅通。
2）所有的手动阀门，在设备启动前都应打到适当的位置。
3）所有的电动、气动阀门，首先在现场确认灵活开闭，阀轴与连杆是否松动，然后由中央控制室遥控操作，确认中控与现场的开闭方向一致，检查开度与指示是否准确，如果阀门上带有上、下限位开关，要与中控室核对限位信号是否返回。
7. 设备的紧固检查
检查设备的紧固情况，如磨机、风机、减速机、电机的地脚螺栓等不能出现松动，设备的易松动件，传动连杆等都要进行严格的检查，提升机斗子和链子之间的连接也要检查。
8. 袋收尘器的检查
袋收尘器内部是否有杂物，袋子是否有破损。袋收尘器的检查必须严格按照《袋收尘器使用说明书》执行。
9. 原料调配库内物料的检查
确认各原料调配库的物料储存量合适，料位计指示准确，仓内物料位置与中控显示一致，试生产期间仓内物料不宜过满，一般为仓满的60～70％。
10. 原料磨及其附属设备的检查
请根据伯利休斯公司的技术文件要求严格进行检查。
11. 生料均化库检查
1）库底透气层无破损，库内不得使用电焊、气割。若使用需保护好透气层
2）库内及充气箱内无积水，有问题及时处理。
3）库顶、库侧防水完好，密封性好。
4）管道联接准确，耐压试验无漏气。
5）库内无任何杂物，清除库顶及库壁施工时遗留的任何物件。
6）生料库首次进料前必须对库内进行干燥。生料库干燥后，所有孔洞应封闭好。

二、电气设备及仪表检查
1.电气设备的检查
(1)检查电源是否已供上，设备的备妥信号是否全部返回。
(2)电气开关柜是否推到工作位置，电气保护整定值要合适。
(3)PC柜的电源是否合上。
(4)设备的现场开关是否按要求打到“集中”位置。
(5)确认高压电设备送电条件，并送电。
2.现场仪表的检查
现场有许多仪表，可以帮助巡检人员及时了解生产及设备的运行情况，在开车前，都要进行系统地检查，并确认电源已供上，是否有指示。送信号进入中控室指示的仪表，还要与中控室人员配合，核实传输信号的准确性。

第四章 启动与停车操作

本章叙述的内容是正常生产时的启动与停车操作顺序，以及运行中的调整及故障停车操作。试生产时，根据机电设备的考核要求，有一些特殊的操作要求，望操作时注意。系统中的各组设备已编好程序，由计算机控制，组与组之前一般按顺序连贯启动。
一、 设备的启动操作顺序
1. 回转窑单独运行时废气处理部分的操作顺序
序号
操作步骤
检查与调整
1
确认开车范围，做好启动前系统内设备的检查准备工作，确认压缩空气站工作状态正常。
废气处理部分的窑灰入生料均化库
2
启动库顶收尘组、生料输送及入库组

3
确认至生料磨风管阀门全关，生料磨循环风机出口阀门全关。
启动窑灰输送组、窑尾袋收尘器组

1.注意观察袋收尘排风机的启动电流变化。
2.逐渐打开排风机进口阀门，调
整窑尾高温风机出口气体压力。
3.呈微负压后，通知窑尾高温风机可以启动。
4
选择增湿塔排灰的操作方式、1#水泵(或2#泵)
启动增湿塔喷水组
1． 确认增湿塔喷嘴阀门全开，增
湿塔水泵出口阀门全关。
2． 当废气温达到250℃，并且废气
量较大时，逐渐打开增湿塔水泵出口阀门，同时逐渐关小回水阀，调节增湿塔喷水量，控制增湿塔出口气体温度在150±15℃左右(以现场增湿塔不湿底为原则)。一旦出现湿底，及时选择增湿塔排灰方式为湿排。
3． 逐步摸索合适的增湿塔喷水量。
4． 具体详细操作见增湿塔喷水系统

2. 窑系统运行正常时，原料磨的投入
序号
操作步骤
检查与调整
1
1)确认原料调配库内的物料储量合适，并且原料供应部分输送设备可以保证随时供料。
2)确认生料均化库允许进料
确认开车范围，做好启动前系统内设备的检查工作。
2
启动立磨减速机润滑站及磨辊液压站组
冬季气温低时，应考虑现场提前启动油站电加热器。
3
启动旋风分离器组
确认系统内各阀门的开关位置：循环风机进口阀门全关，循环风阀门全开，冷风阀门全关，循环风机至电收尘器管道阀门全开；
4
启动循环风机组
1)注意观察循环风机的启动电流
变化。
2)循环风机启动后，注意调整电收尘器尾排风机进口阀门，保持电收尘进口负压和窑尾高温风机出口负
压稳定。
5
启动选粉机组
设定合适的选粉机启动转速。
6
启动立磨主电机组
注意主电机电流变化
7
在保持袋收尘进口负压和窑尾高温风机出口负压不超出正常范围的前提下，调整原料磨系统量和风温。
1)逐渐打开增湿塔至原料磨管道
阀门，同时逐渐关小增湿塔至电收尘管道阀门和循环风阀门。
2)逐渐打开循环风机进口阀门，
调节冷风阀门开度控制出磨气体温度逐渐提高至95℃左右，磨机风环压差控制在1.5～2.0kPa左右。
8
启动回转下料器

9
启动原料喂料组
确认分料阀(12/16.01)位置。
根据喂料量设定喂料胶带机带速。
10
启动原料配料组
设定原料喂料总量
设定磨辊压力
设定满足生料细度的选粉机转速。
11
必要时启动磨内喷水组
启动前确认进水电磁阀开，喷水电磁阀关。喷嘴手动阀开，水泵进口流量阀全关。
12
原料调配库发出“库空”信号后，启动原料输送组
注意胶带输送机的输送时间和喂料量，防止库空或溢料。

二、 系统运转中的检查与调整
下面所讲的内容是系统正常运转之后，为保证各设备顺利工作，必须进行必要的检查及调整。设备运行时，应经常观察各参数（电流、电压、温度、喷水量）的数值及变化趋势，判断运行情况，并采取适当的措施进行调整处理，使系统正常而稳定地运行。

序号
检查项目
原因分析
调整处理方法
1
增湿塔出口气体温度高
1)窑尾废气温度高

2)窑尾废气量大
1)增大增湿塔的喷水量,但当粉尘较湿时,检查喷头是否堵塞。
2)调整系统阀门
2
增湿塔出口气体温度过低
增湿塔喷水量过多
减小增湿塔的喷水量
3
增湿塔湿底
1)增湿塔喷水量过大
2)增湿塔喷嘴雾化效果差
3)增湿塔喷嘴泄漏
1)减少喷水量
2)检查喷嘴雾化效果
3)检查喷嘴是否泄漏
4
废气处理系统正压
1)窑尾废气量增加

2)系统阀门位置不合适
1)检查袋收尘器排风机进口阀门开度或风机转速,并调整。
2)检查所有阀门,并调整。
5
袋收尘器的收尘效果差
观察烟囱排出气体中含尘量高
1)检查滤袋是否破损
2)检查系统漏风情况
3)检查增湿塔及原料磨内喷水情况
6
袋收尘器排风机轴承温度高
冷却水量偏小
调整冷却水量
7
系统内各点气体压力不正常
系统内阀门位置不合适
调整系统内阀门开度
8
原料磨生产能力低
1)喂料速率低
2)粉磨压力低
3)产品细度太细
4)系统风量低
1)增加喂料速率
2)增加粉磨压力
3)降低选粉机转速
4)调整系统风量
9
原料磨生产能力过高
1)粉磨压力偏高
2)产品太粗
1)减少粉磨压力
2)提高选粉机转速
10
原料磨振动太大
1)喂料不均匀
2)喂料突然变细
3)磨盘料层过薄
4)内循环量过大
5)金属件进入磨机
1)均匀喂料，减小喂料量
2)稳定入磨物料粒度
3)调整喂料速度或降低粉磨压力
4)适当降低选粉机转速(但要保证产品细度)
5)检查金属探测器,磁铁分离器工作是否正常
11
磨机风环压差过大
1)粉磨压力低
2)喂料量高
3)产品太细
1)增加粉磨压力
2)降低喂料速率
3)降低选粉机转速
12
磨机风环压差过小
1. 喂料速率低
2. 产品太粗
1)慢慢增加喂料速率
2)提高选粉机转速
13
产品太细
1)选粉机转速过高
2)系统风量过低
1)降低选粉机转速
2)增加系统风量
14
产品太粗
1)选粉机转速过低
2)系统风量过大
1)提高选粉机转速
2)减少系统风量
15
生料水份超标
出磨气体温度低
提高出磨气体温度
16
磨系统风量不合适
原料磨循环风机阀门开度或风机转速不合适
调整阀门开度或风机转速
17
磨机出口气体温度不合适
入磨循环风量不合适
调整循环风阀门开度
18
生料化学成分不合格
各种原料配合比不合适
调整各计量秤给料比例
三、系统的停车操作顺序
下面分别介绍正常情况下的停车，故障联锁停车及紧急停车等几种情况下的操作要求。
（一）停窑（原料磨未开）时废气处理部分的停车操作顺序
1. 确认停车范围。
2. 将自动控制转为手动控制。
3. 慢慢关小袋收尘器尾排风机进口阀门，控制窑尾高温排风机出口气体压力范围为-200～-300Pa。
4. 根据增湿塔出口气体温度，减少增湿塔喷水量，当增湿塔进口气体温降至200℃时，停增湿塔喷水。
5. 等待，待窑系统允许废气处理停车时，停窑尾袋收尘器组、窑灰输送组。
6. 停生料入库组
（二）烧成系统正常运转情况下的原料磨部分的停车操作
1. 确认停车范围
2. 将自动控制转为手动控制
3. 将原料磨喂料总量设定值降至原料磨允许的最低负荷，调整粉磨压力。
4. 调整系统内各阀门开度、磨内喷水量及增湿塔喷水量，维持磨机出口及增湿塔出口气体温度，同时稳定高温风机出口压力，确保烧成系统正常运行。
5. 停磨内喷水组
6. 停原料配料组
7. 待磨辊位置达到设定的最低点时，停原料磨主电动机组
8. 磨辊自动抬起
9. 调整系统内各阀门开度，关闭增湿塔至原料磨管道阀门，逐渐开大增湿塔至袋收尘器管道阀门开度，调整循环风阀门，维持磨内气流流动，调整冷风阀门开度，保证出磨气体温度在正常范围之内。
10. 停选粉机组
11. 停循环风机组
12. 慢慢关闭原料磨循环风机至袋收尘器风管截止阀门，同时调整袋收尘器尾排风机进口阀门开度，保证高温风机出口负压稳定
13. 停原料磨附属设备各组
四、 设备故障停车及紧急停车的处理
在设备运行过程中，由于设备突然发生故障或电机过载跳闸、保护跳闸，现场停车按钮按下时，系统的部分设备会联锁停车。另外在某种紧急情况下，为了保证人身及设备安全，也会使用紧急停车按钮，使系统内设备紧急停车，为了保证能顺利地再次启动，必须进行处理操作。
1. 当设备突然停机时，基本的处理程序是：
（1）马上停止与之有关的部分设备
（2）查清事故原因，判断能否在短时间内处理完毕，以决定再次启动时间，并进行相应的操作。
（3）原料磨系统内部分设备突然停车，可能会导致系统内温度升高，超过设备允许的界限，应及时调整系统内（包括废气处理部分）的阀门开度。降低风温，保护设备，同时尽量不要影响窑系统的操作。

第五章 试生产及生产中注意事项

一、试生产的安排及其目的
1. 日程安排
所有的设备安装完毕，并且经过单机试车和无负荷联动试车，各个设备经过全面检查，确认无问题后，就可以进入系统的试生产阶段，废气处理、原料磨及烧成系统尽量同步进行。由于原料磨关键件是进口设备，因此调试期间要与外方密切合作，核实开、停车顺序，设备保护、联锁及原料磨系统操作是否与外方调试人员的要求一致。各方应相互合作进行必要的调整，顺利完成试生产任务。
2. 目的
为了使轴承齿轮等设备的运转部件适应运转的需要，进行无负荷试车是必要的，同时为了避免投料试车中出现故障，以下几处必须给予充分的检查：
(1) 各设备的润滑油供应情况
(2) 运动部件与固定部件之间有无不正常接触
(3) 安装时的精度
经过各阶段的试车，能使各轴承更好地磨合，让操作人员学会如何实际地操作、调整，为满负荷试车作好准备。
系统的满负荷试生产，主要是为了根据控制各点工艺参数来选择最佳设定值及运转参数，找出最佳的运行条件及效果。
二、试生产准备
在充分细致地对系统中所有的设备进行检查后，应进行下述生产准备工作：
1. 在向轴承及减速机中加入润滑油之前，要仔细地进行内部检查、清洗，然后按各自设备的要求注入润滑油，油量要符合要求。
2. 密封检查
为保证系统正常工作，必须严格控制漏入系统的冷风量，对容易漏风的部位进行检查，并进行密封处理。
3. 增湿塔、原料磨喷水试验
将全部喷嘴放到外面，启动水泵，观察喷嘴在不同水量及压力情况下的雾化情况，是否有渗漏现象，测定最大水量及最小雾化量，并对开一台水泵与开二台水泵及不同喷嘴数量的情况进行测定，校对流量计精度，为试生产作好充分准备。
三、试生产要领
原料粉磨、废气处理的试生产情况好坏，是直接影响整个生产线的关键。
1. 各设备的单机试车
在整个系统运行之前，为了确认各设备是否具备带负荷试车的条件，必须检查其各部位的润滑状况、轴承温度、冷却水量、异常声响及振动等，认真进行所有设备的单机试车，直至验收合格为止。
2. 联动试车
当单机试车完成后，即可进行联动试车，由中央控制室 进行遥控操作，并进行必要的联锁试验，主要有以下几点：
（1）对每台设备进行模拟故障试验，检查程序联锁是否准确无误
（2） 对设备保护接点的联锁试验
（3） 检查紧急停车按钮是否起作用
3. 无负荷试车
将全部设备启动，连续运行24小时，检查各润滑系统及各设备的温升等。
若无异常情况，无负荷试车阶段即告结束，否则应进行检查、调整，然后再进行试车，直至确认异常解除。
在无负荷试车阶段，要定时检查、记录、测定各设备各部位的声音、振动、润滑状态、温度、压力、电压、电流等。
四、生产中的注意事项
1. 轴承温度
在所有的部件中，最重要的部件之一是轴承，而最容易损坏的部件之一也是轴承，为了避免重大事故的发生，必须认真检查各轴承的温度及润滑情况。
2. 热风温度
袋收尘器的工作温度，应该保持在正常温度范围内，否则温度过高将出现烧袋问题。一般入袋收尘器的废气温度在200oC(瞬时最高温度为250 oC)。
3. 增湿塔出口废气温度的设定
通过改变增湿塔喷水量，调节增湿塔出口废气温度，通常磨停时增湿塔出口气体温度设为135～160℃(冬天取高值)，磨开时根据磨机出口气体温度来调节喷水量,尽量使出塔气体能全部通过立磨。
4. 磨机出口气体温度的设定
通过改变增湿塔出口温度和控制循环风量，调节磨机出口气体温度，通常磨机出口气体温度设为95℃。
5. 磨机风环压差的设定
根据设备供货方经验确定并在实际操作中加以调整
6. 磨机通风量
磨机循环风机出口到袋收尘器进口的管道上设有流量测管，用于测量气体流量，通过调节磨机循环风机入口阀门开度，使磨内通风量恒定，有利于烘干、粉磨和成品细度的稳定。
7. 电动机电流变化较大时，很可能出现某种故障，应进行检查和调整，使其正常。
8. 关于阀门的操作及风量的平衡
原料粉磨、废气处理和烧成系统的操作密切相关，运行过程中要及时调整系统内各阀门的开度，使窑尾高温风机出口压力保持在－200～－300Pa。
9. 成品的细度
主要通过改变选粉机转速调整，辅以循环风机阀门开度。
10. 成品的化学成分
化验室要及时取样分析，及时调整各原料配比。
