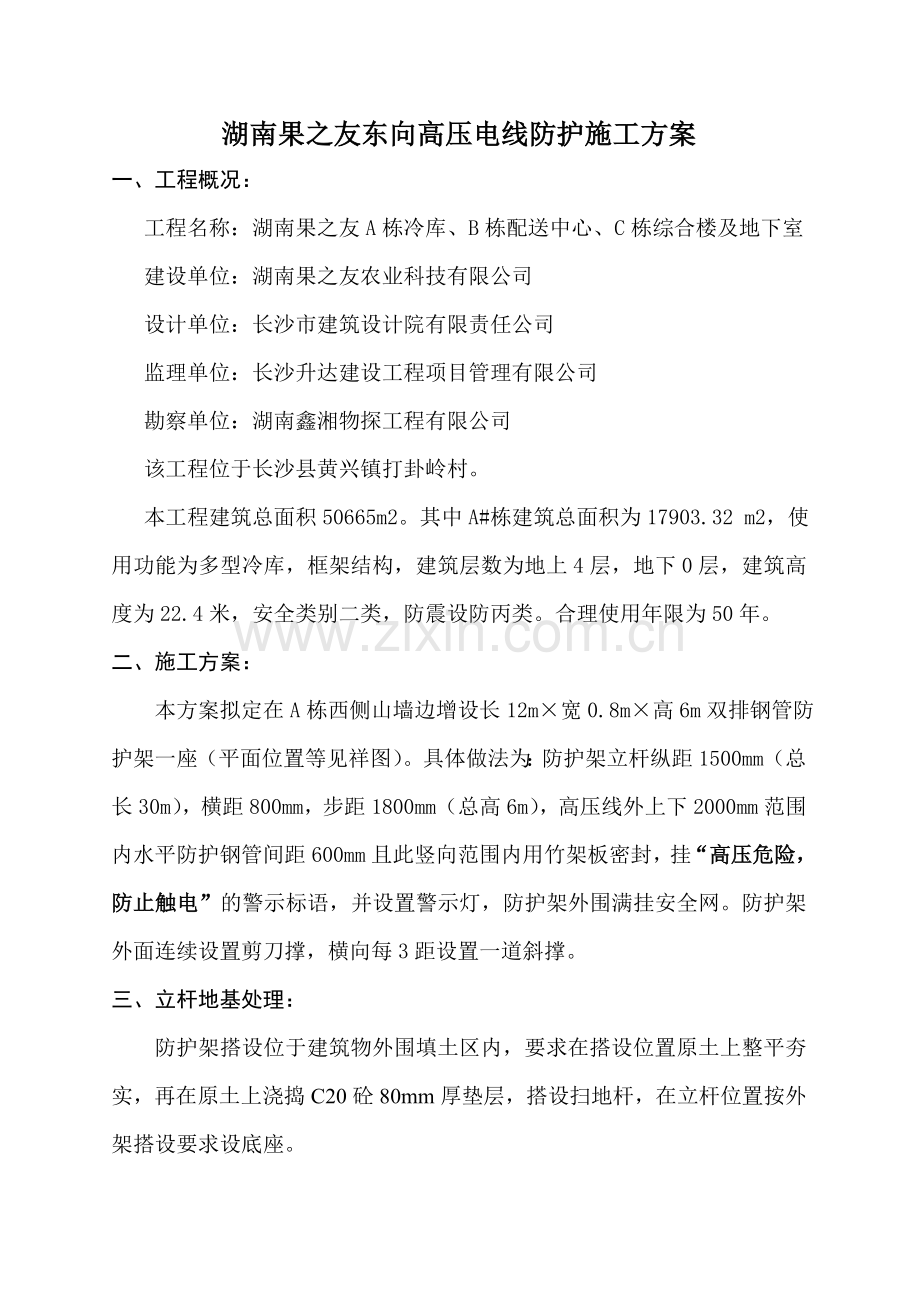

湖南果之友东向高压电线防护施工方案
一、工程概况：
工程名称：湖南果之友A栋冷库、B栋配送中心、C栋综合楼及地下室
建设单位：湖南果之友农业科技有限公司
设计单位：长沙市建筑设计院有限责任公司
监理单位：长沙升达建设工程项目管理有限公司
勘察单位：湖南鑫湘物探工程有限公司
该工程位于长沙县黄兴镇打卦岭村。
本工程建筑总面积50665m2。其中A#栋建筑总面积为17903.32 m2，使用功能为多型冷库，框架结构，建筑层数为地上4层，地下0层，建筑高度为22.4米，安全类别二类，防震设防丙类。合理使用年限为50年。
二、施工方案：
本方案拟定在A栋西侧山墙边增设长12m×宽0.8m×高6m双排钢管防护架一座（平面位置等见祥图）。具体做法为：防护架立杆纵距1500mm（总长30m），横距800mm，步距1800mm（总高6m），高压线外上下2000mm范围内水平防护钢管间距600mm且此竖向范围内用竹架板密封，挂“高压危险，防止触电”的警示标语，并设置警示灯，防护架外围满挂安全网。防护架外面连续设置剪刀撑，横向每3距设置一道斜撑。
三、立杆地基处理：
防护架搭设位于建筑物外围填土区内，要求在搭设位置原土上整平夯实，再在原土上浇捣C20砼80mm厚垫层，搭设扫地杆，在立杆位置按外架搭设要求设底座。
四、构造要求：
1、纵向水平杆设置在立杆内侧，长度不小于3跨，纵向水平杆接长采用对接扣件连接，且交错布置；两根相邻纵向水平杆的接头不设置在同步或同跨内。
2、所有主节点处必须设置横向水平杆，用直角扣件扣接且严禁拆除。
3、立杆上的对接扣件应交错布置，两根相邻立杆的接头不设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm。
4、剪刀撑、横向斜撑（东西两端按剪刀撑）按施工方案连续设置，其接头和构造符合有关规范规定。
5、防护架按有关规定设置接地、避雷措施。
五、防护架搭设和拆除：
1、每搭完一步脚手架后，按有关规定校正步距、纵距、横距、及立杆垂直度。
2、剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支撑在垫块或垫板上。
3、对接扣件开口应朝上或朝内。
4、各杆件端头伸出扣件盖板边缘的长度为80~100mm，不能超出此长度范围。
5、扣件螺栓拧紧扭力矩不应小于40N.m，且不应大于65N.m。
6、拆除防护架前应全面检查防护架的扣件连接、连墙件、支撑体系等是否符合构造要求。
7、根据检查结果补充完善防护架的拆除顺序和拆除措施。
8、由项目技术负责人进行拆除安全技术交底。搭设和拆除时均要有专职安全员现场监督指挥，防止钢管等材料直接接触电线。
9、拆除作业必须由上而下逐层进行，严禁上下同时作业。
六、检查与验收：
1、钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
2、钢管外径、壁厚、端面等的偏差，应分别符合有关规范规定，钢管必须做好防锈漆。
3、旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
4、防护架及其地基基础须在下列阶段进行检查与验收：
基础完工后及防护架搭设前；
全部搭设完工后。
5、防护架搭设完工后，须对以下项目进行检查验收：
杆件的设置和连接，连墙件、支撑、剪刀撑等的构造是否符合有关规范要求；
扣件螺栓是否松动；
防护架搭设技术要求、允许偏差是否符合有关规定；
防雷接地等安全防护措施是否符合要求；
6、防护架搭设完工后，必须经公司技术部门验收合格后，方可使用。
七、安全管理：
1、防护架搭设人员必须持证上岗；上岗人员应定期体检，合格者方可上岗。
2、搭设人员必须戴安全帽、系安全带、穿防滑鞋。
3、作业层上的施工荷载应符合设计要求，不得超载，不得将模板支架、建筑材料等堆放在防护架上。
4、当有六级及六级以上大风和雾、雨、雪天气时应停止防护架搭设与拆除作业。
5、在防护架使用期间，严禁拆除主节点处的纵、横向水平杆，纵、横向扫地杆，连墙件，剪刀撑，横向斜撑等。
6、搭拆防护架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。
7、作好塔吊的限位、警示、指挥工作。

湖南马王堆建筑工程有限公司
湖南果之友果蔬冷藏保鲜及仓储配送中心项目部
2015年7月24日
