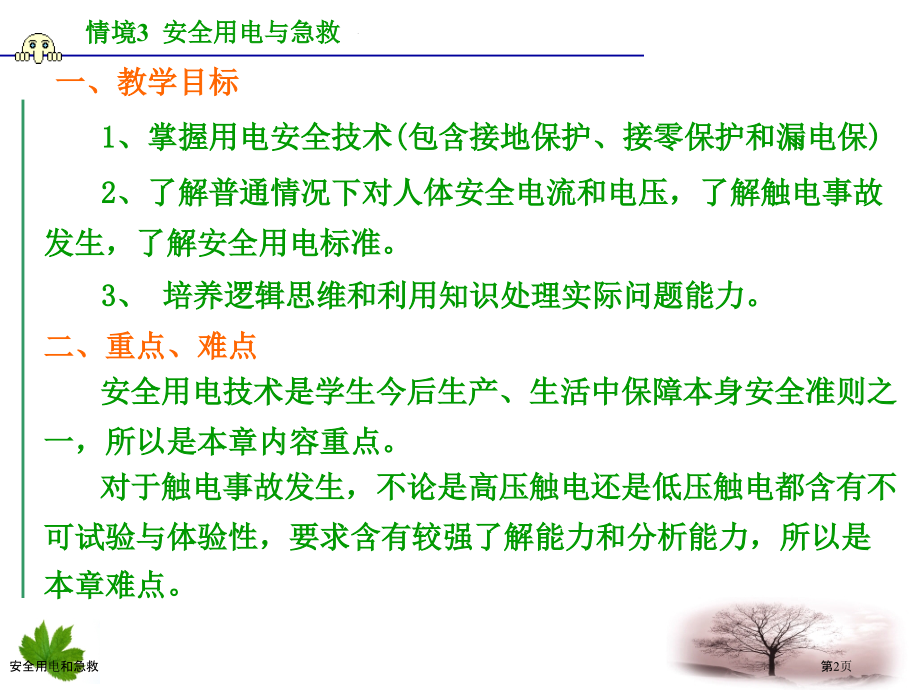

,第二级,第三级,第四级,第五级,情境,3,安全用电,与急救,安全用电和急救,安全用电和急救,第1页,一、教学目标,1,、掌握用电安全技术,(,包含接地保护、接零保护和漏电保,),2,、了解普通情况下对人体安全电流和电压，了解触电事故发生，了解安全用电标准。,3,、培养逻辑思维和利用知识处理实际问题能力。,二、重点、难点,安全用电技术是学生今后生产、生活中保障本身安全准则之一，所以是本章内容重点。,对于触电事故发生，不论是高压触电还是低压触电都含有不可试验与体验性，要求含有较强了解能力和分析能力，所以是本章难点。,安全用电和急救,第2页,一、,触电事故,1.,电气事故原因,1),违章操作,(1),违反“停电检修安全工作制度”，因误合闸造成,维修人员触电。,(2),违反“带电检修安全操作规程”，使操作人员触,及电器带电个别。,(3),带电移动电器设备。,(4),用水冲洗或用湿布擦拭电气设备。,(6),对有高压电容线路检修时未进行放电处理导,致触电。,(5),违章救护他人触电，造成救护者一起触电。,安全用电和急救,第3页,2),施工不规范,(1),误将电源保护接地与零线相接，且插座火线、,零线位置接反使机壳带电。,(2),插头接线不合理，造成电源线外露，造成触电。,(3),照明电路中线接触不良或安装保险，造成,中线断开，造成家电损坏。,(5),随意加大保险丝规格，失去短路保护作用，,造成电器损坏。,(4),照明线路敷射不合规范造成搭接物带电。,(6),施工中未对电气设备进行接地保护处理。,安全用电和急救,第4页,3),产品质量不合格,(1),电气设备缺乏保护设施造成电器在正常情况下,损坏和触电。,(2),带电作业时，使用不合理工具或绝缘设施造,成维修人员触电。,(3),产品使用劣质材料，使绝缘等级、抗老化能力,很低，轻易造成触电。,(4),生产工艺粗制滥造。,(5),电热器具使用塑料电源线。,4),偶然条件,电力线突然断裂使行人触电；狂风吹断树枝将电线砸断；雨水进入家用电器使机壳漏电等偶然事件均会造成触电事故。,安全用电和急救,第5页,二、电流对人体作用,触电是指人体触及带电体后，电流对人体,造成伤害。它有两种类型，即电击和电伤。,1),电伤,非致命,电伤是指电流热效应、化学效应、机械效应及电流本身作用造成人体伤害。电伤会在人体,皮肤表面,留下显著伤痕，常见有灼伤、电烙伤和皮肤金属化等现象。,2),电击,电击是指电流经过人体,内部,，破坏人体内部组织，影响呼吸系统、心脏及神经系统正常功效，甚至危及生命。在触电事故中，电击和电伤常会同时发生。,安全用电和急救,第6页,3,）影响触电危险程度原因,（,1,）,电流大小对人体影响,经过人体电流越大，人体生理反应就越显著，感应就越强烈，引发心室颤动所需时间就越短，致命危害就越大。按照经过人体电流大小和人体所展现不一样状态，工频交流电大致分为以下三种：,感觉电流,:,指导起人感觉最小电流,(1-3mA),。,摆脱电流,:,指人体触电后能自主摆脱电源最大电流,(10mA),。,致命电流,:,指在较短时间内危及生命最小电流,(30mA),。,参考,P2,表,1,1,安全用电和急救,第7页,（,2,）,电流类型,工频交流电危害性大于直流电，因为,交流电主要是麻痹破坏神经系统,，往往难以自主摆脱。普通认为,4060 Hz,交流电对人最危险。伴随频率增加，危险性将降低。当电源频率大于,Hz,时，所产生损害显著减小，但高压高频电流对人体依然是十分危险。,安全用电和急救,第8页,（,3,）,电流作用时间,人体触电，当经过电流时间越长，愈易造成心室颤动，生命危险性就愈大。据统计，触电,1,5min,内抢救，,90%,有良好效果，,10,分钟内,60%,救生率，超出,15,分钟希望甚微。,触电保护器一个主要指标就是额定断开时间与电流乘积小于,30mA.s,。实际产品普通额定动作电流,30 mA,，动作时间,0.1s,，故小于,30 mA.s,可有效预防触电事故。,安全用电和急救,第9页,（,4,）,电流路径,电流经过头部可使人昏迷；经过脊髓可能造成瘫痪；经过心脏会造成心跳停顿，血液循环中止；经过呼吸系统会造成窒息。所以，从左手到胸部是最危险电流路径；从手到手、从手到脚也是很危险电流路径；从脚到脚是危险性较小电流路径。,（,5,）,人体电阻,人体电阻是不确定电阻，皮肤干燥时普通为,100 K,左右，而一旦潮湿可降到,1 K,。人体不一样，对电流敏感程度也不一样，普通地说，儿童较成年人敏感,女性较男性敏感。患有心脏病者，触电后死亡可能性就更大。,安全用电和急救,第10页,(6),安全电压,安全电压是指人体不戴任何防护设备时,触及带电体不受电击或电伤。,人体触电本质是电流经过人体产生了有害效应，然而触电形式通常都是人体两个别同时触及了带电体，而且这两个带电体之间存在着电位差。所以在电击防护办法中，要将流过人体电流限制在无危险范围内，也即将人体能触及电压限制在安全范围内。国家标准制订了安全电压系列，称为安全电压等级或额定值，这些额定值指是,交流有效值,，分别为：,42V,、,36V,、,24V,、,12V,、,6V,等几个,。,安全用电和急救,第11页,三、触电方式,人体触电主要原因有两种：直接或间接接触带电体以及跨步电压。直接接触又可分为单相触电和两相触电。,1,）单相触电,当人站在地面上或其它接地体上，人体某一部位触及一相带电体时，电流经过人体流入大地,(,或中性线,),，称为单相触电，如图,3.,所表示。图,3.1-1,（,a,）为电源中性点接地运行方式时,单相触电电流路径。图,3.1-1,（,b,）为中性点不接地单相触电情况。普通情况下，,接地电网里单相触电比不接地电网里危险性大。,要防止单线触，操作时,必须穿上胶鞋或站在干,燥木凳上。,安全用电和急救,第12页,（,a,）中性点直接接地 （,b,）中性点不直接接地,图,3.1-1,单相触电,安全用电和急救,第13页,2,）两相触电,两相触电是指人体两处同时触及同一电源两相带电体，以及在高压系统中，人体距离高压带电体小于要求安全距离，造成电弧放电时，电流从一相导体流入另一相导体触电方式，如图,3.1-,所表示。两相触电加在人体上电压为线电压，所以不论电网中性点接地是否，其触电危险性都最大。,为救他，,马上断开电源！,安全用电和急救,第14页,图,3.1-2,两相触电,安全用电和急救,第15页,3,）跨步电压触电,当带电体接地时有电流向大地流散，在以接地点为圆心，半径,20 m,圆面积内形成份布电位。人站在接地点周围，两脚之间,(,以,0.8 m,计算,),电位差称为跨步电压,U,k,，如图,3.1-3,所表示，由此引发触电事故称为跨步电压触电。高压故障接地处，或有大电流流过接地装置附近都可能出现较高跨步电压。离接地点越近、两脚距离越大，跨步电压值就越大。普通,10,米以外就没有危险。,高压线,安全用电和急救,第16页,图,3.1-3,跨步电压,安全用电和急救,第17页,4,）剩下电荷触电,剩下电荷触电是指当人触及带有剩下电荷设备时，带有电荷设备对人体放电造成触电事故。设备带有剩下电荷，通常是因为检修人员在检修中摇表测量停电后并联电容器、电力电缆、电力变压器及大容量电动机等设备时，检修前、后没有对其充分放电所造成。,安全用电和急救,第18页,1,、安全制度,(1),在电气设备设计、制造、安装、运行、使用和维护以及专用保护装置配置等环中，要严格恪守国家要求标准和法规。,(2),加强安全教育，普及安全用电知识。,(3),建立健全安全规章制度，如安全操作规程、电气安装规程、运行管理规程、维护检修制度等，并在实际工作中严格执行。,四、触电防护,安全用电和急救,第19页,2,、安全办法,(1),停电工作中安全办法。,在线路上作业或检修设备时，应在停电后进行，并采取以下安全技术办法：,切断电源。,验电。,装设暂时地线。,安全用电和急救,第20页,3,、安全用具,电工安全用具是用来直接保护电工人员人身安全基础用具，常见有绝缘手套、绝缘靴、绝缘棒等三种。,1.,绝缘手套,2.,绝缘靴,3.,绝缘棒,安全用电和急救,第21页,另外,对电气设备还应采取以下一些安全办法,:,电气设备金属外壳要采取保护接地或接零。,安装自动断电装置。,尽可能采取安全电压。,确保电气设备含有良好绝缘性能。,采取电气安全用具。,设置保护装置。,确保人或物与带电体安全距离。,定时检验用电设备。,安全用电和急救,第22页,图,3.3-6,保护接地、工作接地、重复接地及保护接零示意图,4,、保护接地和保护接零,安全用电和急救,第23页,1,）,接地保护,按功效分，接地可分为工作接地和保护接地,。工作接,地是指电气设备（如变压器中性点）为确保其正常工作而进行接地,；保护接,地是指为确保人身安全，预防人体接触设备外露个别而触电一个接地形式,。在中性点不接地系统,中，设备外露个别（金属外壳或金属构架），必须与大地进行可靠电气连接，即保护接地。,接地装置由接地体和接地线组成，埋入地下直接与大地接触金属导体，称为接地体，连接接地体和电气设备接地螺栓金属导体称为接地线。接地体对地电阻和接地线电阻总和，称为接地装置接地电阻。,安全用电和急救,第24页,(a),无接地,(b),有接地,图,3.3-7,保护接地原理图,安全用电和急救,第25页,2),保护接零,保护接零是指,在电源中性点接地系统中,，将设备需要接地外露个别与电源中性线直接连接，相当于设备外露个别与大地进行了电气连接。使保护设备能快速动作断开故障设备，降低了人体触电危险。,保护接零工作原理,当设备正常工作时，外露个别不带电，人体触及外壳相当于触及零线，无危险，如图,3.3-8,所表示。,安全用电和急救,第26页,图,3.3-8,保护接零原理图,安全用电和急救,第27页,采取保护接零时注意：,(1),同一台变压器供电系统电气设备不宜将保护接地和保护接零混用，而且中性点工作接地必须可靠。,(2),保护零线上不准装设熔断器。,区分：将金属外壳用保护接地线（,PEE,）与接地极直接连接叫接地保护；当将金属外壳用保护线（,PE,）与保护中性线（,PEN,）相连接则称之为接零保护。,安全用电和急救,第28页,3),重复接地,在电源中性线做了工作接地系统中，为确保保护接零可靠，还需相隔一定距离将中性线或接地线重新接地，称为重复接地。,从图,3.3-9,（,a,）能够看出，一旦中性线断线，设备外露个别带电，人体触及一样会有触电可能。而在重复接地系统中，如图,3.3-9,（,b,）所表示，即使出现中性线断线，但外露个别因重复接地而使其对地电压大大下降，对人体危害也大大下降。不过应尽可能防止中性线或接地线出现断线现象。,安全用电和急救,第29页,图,3.3-9,重复接地作用,安全用电和急救,第30页,以上分析电击防护办法是从,降低接触电压,方面进行考虑。但实际上这些办法往往还不够完善,需要采取其它保护办法作为补充。比如，采取漏电保护器、过电流保护电器等办法。,5.,漏电保护开关,1,）定义：漏电保护器（漏电保护开关）是一个电气安全装置。将漏电保护器安装在低压电路中，当发生漏电和触电时，且到达保护器所限定动作电流值时，就马上在限定时间内动作自动断开电源进行保护。,漏电保护为多年来推广采取一个新预防触电保护装置。在电气设备中发生漏电或接地故障而人体尚末触及时，漏电保护装置已切断电源；或者在人体已触及带电体时，漏电保护器能在非常短时间内切断电源，减轻对人体危害。,安全用电和急救,第31页,安全用电和急救,第32页,2,）种类：漏电保护器按不一样方式分类来满足使用选型。如按动作方式可分为电压动作型和电流动作型；按动作机构分，有开关式和继电器式；按极数和线数分，有单极二线、二极、二极三线等等。按动作灵敏度可分为：高灵敏度：漏电动作电流在,30mA,以下；中灵敏度：,301000mA,；低灵敏度：,1000mA,以上。,安全用电和急救,第33页,6,、电气设备接地范围,依据安全规程要求，以下电气设备金属外壳应该接地或接零。,(1),电机、变压器、电器、照明器具、携带式及移动式用电器具等底座和外壳，如手电钻、电冰箱、电风扇、洗衣机等。,(2),交流、直流电力电缆接线盒，终端头金属外壳，电线、电缆金属外皮，控制电缆金属外皮，穿线钢管；电力设备传动装置，互感器二次绕组一个端子及铁心。,安全用电和急救,第34页,(3),配电屏与控制屏框架，室内、外配电装置金属构架和钢筋混凝土构架，安装在配电线路杆上开关设备、电容器等电力设备金属外壳。,(4),在非沥青路面居民区中，高压架空线路金属杆塔、钢筋混凝土杆，中性点非直接接地低压电网中铁杆、钢筋混凝土杆，装有避雷线电力线路杆塔。,(5),避雷针、避雷器、避雷线等。,安全用电和急救,第35页,1.,解脱电源,人在触电后可能因为失去知觉或超出人摆脱电流而不能自己脱离电源，此时抢救人员不要惊慌，要在保护自己不被触电情况下使触电者脱离电源。,（,1,）假如接触电器触电，应马上断开近处电源，可就近拔掉插头，断开开关或打开保险盒。,五、触电抢救,安全用电和急救,第36页,（,2,）假如碰到破损电线而触电，附近又找不到开关，可用干燥木棒、竹竿、手杖等绝缘工具把电线挑开，挑开电线要放置好，不要使人再触到。,（,3,）如一时不能实施上述方法，触电者又趴在电器上，可隔着干燥衣物将触电者拉开。,（,4,）在脱离电源过程中，如触电者在高处，要预防脱离电源后跌伤而造成二次受伤。,（,5,）在使触电者脱离电源过程中，抢救者要预防本身触电。,安全用电和急救,第37页,2.,脱离电源后判断,触电者脱离电源后，应快速判断其症状，依据其受电流伤害不一样程度，采取不一样抢救方法。,（,1,）判断触电者有没有知觉。,（,2,）判断呼吸是否停顿。人工呼吸,（,3,）判断脉搏是否搏动。胸外挤压,（）判断瞳孔是否放大。,安全用电和急救,第38页,3.,触电抢救方法,（,1,）口对口人工呼吸法。人生命维持，主要靠心脏跳动而产生血循环，经过呼吸而形成氧气与废气交换。假如触电人伤害较严重，失去知觉，停顿呼吸，但心脏微有跳动，就应采取口对口人工呼吸法。详细做法是：,口诀：张口捏鼻手抬颌，深吸缓吹口对紧；,张口困难吹鼻孔，,5,秒一次坚持吹。,安全用电和急救,第39页,快速解开触电人衣服、裤带，松开上身衣服、护胸罩和围巾等，使其胸部能自由扩张，不妨碍呼吸。,使触电人仰卧，不垫枕头，头先侧向一边去除其口腔内血块、假牙及其它异物等。,救护人员位于触电人头部左边或右边，用一只手捏紧其鼻孔，不使漏气，另一只手将其下巴拉向前下方，使其嘴巴张开，嘴上可盖上一层纱布，准备接收吹气。,安全用电和急救,第40页,救护人员做深呼吸后，紧贴触电人嘴巴，向他大口吹气。同时观察触电人胸部隆起程度,普通应以胸部略有起伏为宜。,救护人员吹气至需换气时，应马上离开触电人嘴巴，并放松触电人鼻子，让其自由排气。这时应注意观察触电人胸部复原情况，倾听口鼻处有没有呼吸声，从而检验呼吸是否阻塞，如图,3.4-1,所表示。,安全用电和急救,第41页,图,3.4-1,口对口（鼻）人工呼吸法,安全用电和急救,第42页,（,2,）人工胸外挤压心脏法。若触电人伤害得相当严重，心脏和呼吸都已停顿，人完全失去知觉，则需同时采取口对口人工呼吸和人工胸外挤压两种方法。假如现场仅有一个人抢救，可交替使用这两种方法，先胸外挤压心脏,46,次，然后口对口呼吸,23,次，再挤压心脏，重复循环进行操作。人工胸外挤压心脏详细操作步骤以下：,安全用电和急救,第43页,解开触电人衣裤，去除口腔内异物，使其胸部能自由扩张。,使触电人仰卧，姿势与口对口吹气法相同，但背部着地处地面必须牢靠。,救护人员位于触电人一边，最好是跨跪在触电人腰部，将一只手掌根放在心窝稍高一点地方（掌根放在胸骨下三分之一部位），中指指尖对准锁骨间凹陷处边缘，如图,3.4-2,（,a,）、,(b),所表示，另一只手压在那只手上，呈两手交叠状（对儿童可用一只手）。,安全用电和急救,第44页,图,3.4-2,心脏挤压法,安全用电和急救,第45页,
