AutoCAD高级练习题.doc

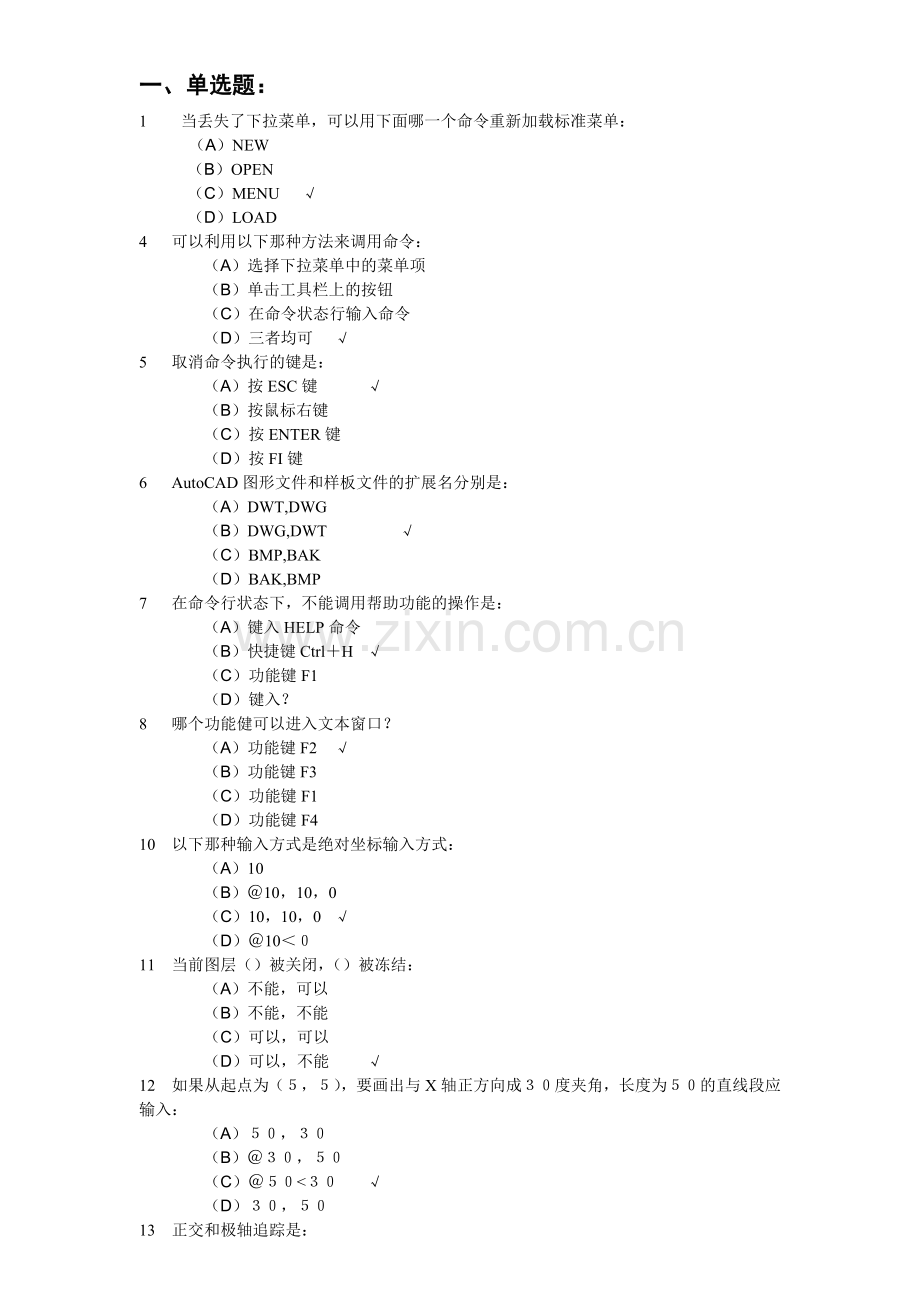

一、单选题：
1 当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单：
（A）NEW
（B）OPEN
（C）MENU √
（D）LOAD
4 可以利用以下那种方法来调用命令：
（A）选择下拉菜单中的菜单项
（B）单击工具栏上的按钮
（C）在命令状态行输入命令
（D）三者均可 √
5 取消命令执行的键是：
（A）按ESC键 √
（B）按鼠标右键
（C）按ENTER键
（D）按FI键
6 AutoCAD图形文件和样板文件的扩展名分别是：
（A）DWT,DWG
（B）DWG,DWT √
（C）BMP,BAK
（D）BAK,BMP
7 在命令行状态下，不能调用帮助功能的操作是：
（A）键入HELP命令
（B）快捷键Ctrl＋H √
（C）功能键F1
（D）键入？
8 哪个功能健可以进入文本窗口？
（A）功能键F2 √
（B）功能键F3
（C）功能键F1
（D）功能键F4
10 以下那种输入方式是绝对坐标输入方式：
（A）10
（B）＠10，10，0
（C）10，10，0 √
（D）＠10＜０
11 当前图层（）被关闭，（）被冻结：
（A）不能，可以
（B）不能，不能
（C）可以，可以
（D）可以，不能 √
12 如果从起点为（５，５），要画出与X轴正方向成３０度夹角，长度为５０的直线段应输入：
（A）５０，３０
（B）＠３０，５０
（C）＠５０<３０ √
（D）３０，５０
13 正交和极轴追踪是：
（A）名称不同，但是一个概念
（B）正交是极轴的一个特例 √
（C）极轴是正交的一个特例；
（D）不相同的概念
14 下面哪个层的名称不能被修改或删除：
（A）标准层
（B）０层 √
（C）未命名的层
（D）缺省的层
16 下面哪种可以作为过滤器条件？
（A）绿色
（B）颜色 √
（C）随块
（D）随层
17 以下哪种说法是错误的：
（A）可以用“绘图”|“圆环”命令绘制填充的实心圆
（B）打断一条“构造线”将得到两条射线
（C）不能用“绘图”|“椭圆”命令画圆 √
（D）使用“绘图”|“正多边形”命令将得到一条多段线
18 按比例改变图形实际大小的命令是：
（A）OFFSET
（B）ZOOM、420ｘ297
（C）SCALE √
（D）STRETCH
19 改变图形实际位置的命令是：
（A）MOVE √
（B）PAN
（C）ZOOM、420ｘ297
（D）OFFSET
20 移动（Move）和平移（Pan）命令是：
（A）都是移动命令，效果一样
（B）移动（Move）速度快，平移（Pan）速度慢
（C）移动（Move）的对象是视图，平移（Pan）的对象是物体
（D）移动（Move）的对象是物体，平移（Pan）的对象是视图 √
24 可以用（ ）命令把AutoCAD的图形转换成图像格式（如BMP、EPS、WMF、PostScript）。
（A）保存
（B）发送
（C）另存为
（D）输出 √
25 设置“夹点”大小及颜色是在【选项】对话框中的（ ）选项卡中。
（A）系统
（B）显示
（C）打开和保存
（D）选择 √
26 设置光标大小需在【选项】对话框中的（ ）选项卡中设置。
（A）显示 √
（B）草图
（C）打开和保存
（D）系统
27 要快速显示整个图限范围内的所有图形，可使用（ ）命令。
（A）“视图”|“缩放”|“窗口”
（B）“视图”|“缩放”|“动态”
（C）“视图”|“缩放”|“范围”
（D）“视图”|“缩放”|“全部” √
29 在AutoCAD中通过（ ）命令插入图像文件，从而使图形更生动。
（A）【插入】／【块】选项
（B）【插入】／【图像管理器】选项
（C）【插入】／【光栅图像】选项 √
（D）【插入】／【外部参照】选项
31 在AutoCAD中，要打开或关闭栅格，可按（ ）键。
（A）F12
（B）F2
（C）F7 √
（D）F9
32 【缩放】（Zoom）命令在执行过程中改变了（ ）
（A）图形在视图中显示的大小 √
（B）图形在视图中的位置
（C）图形的界限范围大小
（D）图形的绝对坐标
33 以下哪个命令不可绘制圆形的线条：
（A）ELLIPSE
（B）POLYGON √
（C）ARC
（D）CIRCLE
34 下面哪个命令不能绘制三角形：
（A）LINE
（B）RECTANG √
（C）POLYGON
（D）PLINE
35 下面哪个命令可以绘制连续的直线段，且每一部分都是单独的线对象：
（A）POLYGON
（B）RECTANGLE
（C）POLYLINE
（D）LINE √
36 下面哪个对象不可以使用PLINE命令来绘制：
（A）直线
（B）圆弧
（C）具有宽度的直线
（D）椭圆弧 √
37 下面哪个命令以等分长度的方式在直线、圆弧等对象上放置点或图块：
（A）POINT
（B）DIVIDE √
（C）MEASURE
（D）SOLIT
38 可以使用下面哪两个命令来设置多线样式和编辑多线：
（A）MLSTYLE，MLINE
（B）MLSTYLE，MLEDIT √
（C）MLEDIT，MLSTYLE
（D）MLEDIT，MLINE
40 使用哪个命令可以绘制出所选对象的对称图形
（A）COPY
（B）LENGTHEN
（C）STRETCH
（D）MIRROR √
41 下列哪个命令，能够既刷新视图，又刷新计算机图形数据库
（A）Regenmode
（B）Redraw
（C）Redrawall
（D）Regen √
42 应用相切、相切、相切方式画圆时：
（A）相切的对象必须是直线
（B）从下拉菜单激活画圆命令。
（C）不需要指定圆的半径和圆心。 √
（D）不需要指定圆心但要输人圆的半径。
43 修剪命令（trim）可以修剪很多对象，但下面的哪个选项不行:
（A）圆弧、圆、椭圆弧
（B）直线、开放的二维和三维多段线
（C）多线（mLine） √
（D）射线、构造线和样条曲线
44 图案填充操作中：
（A）图案填充可以和原来轮廓线关联或者不关联 √
（B）图案填充只能一次生成，不可以编辑修改
（C）只能单击填充区域中任意一点来确定填充区域
（D）所有的填充样式都可以调整比例和角度
45 （ ）对象使用【延伸】命令无效果。
（A）构造线 √
（B）射线
（C）圆弧
（D）多段线
46 （ ）对象适用[拉长]命令中的[动态]选项。
（A）多线
（B）样条曲线
（C）多段线
（D）直线 √
47 （ ）对象运用【偏移】命令时可以将原对象进行偏移。
（A）点
（B）图块
（C）文本对象
（D）圆弧 √
48 （ ）对象执行[倒角]命令无效。
（A）多段线
（B）直线
（C）构造线
（D）弧 √
50 （ ）命令用于等分一个选定的实体，并在等分点处设置点标记符号或图块。用户输入的数值是等分段数，而不是设置点的个数。
（A）定距等分
（B）定数等分 √
（C）单点
53 （ ）是由封闭图形所形成的二维实心区域，它不但含有边的信息，还含有边界内的信息，用户可以对其进行各种布尔运算。
（A）块
（B）多段线
（C）面域 √
（D）图案填充
54 （ ）对象可以执行【拉长】命令中的【增量】选项。
（A）弧 √
（B）矩形
（C）圆
（D）圆柱
55 （ ）命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线：
（A）直线
（B）多段线
（C）多线 √
（D）样条曲线
56 AutoCAD提供的（ ）命令可以用来查询所选实体的类型、所属图层空间等特性参数。 （A）【距离】(Dist)
（B）【列表】(List) √
（C）【时间】(Time)
（D）【状态】(Status)

58 下列对象执行[偏移]命令后，大小和形状保持不变的是（）。
（A）圆弧
（B）直线 √
（C）椭圆
（D）圆
59 选中夹点的默认颜色是（ ）。
（A）红色 √
（B）黄色
（C）蓝色
（D）绿色
60 要将多个夹点作为基夹点并且保持选定夹点之间的几何图形完好如初，请在选择夹点时按住（ ）键。
（A）Tab
（B）Alt
（C）Ctrl
（D）Shift √
61 一组同心圆可由一个已画好的圆用（ ）命令来实现。
（A）STRETCH
（B）OFFSET √
（C）EXTEND
（D）MOVE
62 运用【正多边形】命令绘制的正多边形可以看作是一条（ ）。
（A）多段线 √
（B）构造线
（C）样条曲线
（D）直线
63 在AutoCAD设置图层颜色时，可以使用（ ）种标准颜色。
（A）240
（B）255
（C）6
（D）9 √
64 在AutoCAD中，使用“绘图”|“矩形”命令可以绘制多种图形，以下答案中最恰当的是（ ）。
（A）圆角矩形
（B）有厚度的矩形
（C）以上答案全正确 √
（D）倒角矩形
65 在绘制多段线时，当在命令行提示输入A时，表示切换到（ ）绘制方式。
（A）角度
（B）圆弧 √
（C）直径
（D）直线
66 在绘制二维图形时，要绘制多段线，可以选择（ ）命令。
（A）“绘图”|“多段线” √
（B）“绘图”|“多线”
（C）“绘图”|“3D多段线”
（D）“绘图”|“样条曲线”
67 在绘制圆弧时，已知道圆弧的圆心、弦长和起点，可以使用“绘图”|“圆弧”命令中的（ ）子命令绘制圆弧。
（A）起点、端点、方向
（B）起点、端点、角度
（C）起点、圆心、长度 √
（D）起点、圆心、角度
68 在机械制图中，常使用“绘图”|“圆”命令中的（ ）子命令绘制连接弧。
（A）相切、相切、半径 √
（B）相切、相切、相切
（C）三点
（D）圆心、半径
69 在默认设置下，填充图案“ANSI31”中，线条的角度为
（A）90
（B）0
（C）180
（D）45 √

72 执行（）命令对闭合图形无效。
（A）删除
（B）打断
（C）复制
（D）拉长 √
73 执行[样条曲线]命令后， （ ）选项用来输入曲线的偏差值。值越大，曲线越远离指定的点；值越小，曲线离指定的点越近。
（A）起点切向
（B）拟合公差 √
（C）闭合
（D）端点切向
74 下面哪个选项不属于图纸方向设置的内容：
（A）反向
（B）横向
（C）纵向
（D）逆向 √
75 模型空间是：
（A）主要为设计建模用，但也可以打印 √
（B）为了建立模型设定的，不能打印
（C）和图纸空间设置一样
（D）和布局设置一样
76 布局空间（layout）的设置：
（A）必须设置为一个模型空间，一个布局
（B）一个模型空间可以多个布局 √
（C）一个布局可以多个模型空间
（D）一个文件中可以有多个模型空间多个布局
78 可以在AutoCAD软件中应用的输出设备有：
（A）AutoCAD下非系统印机 √
（B）绘图仪 √
（C）Windows系统打印机 √
81 在一个视图中，一次最多可创建（ ）个视口。
（A）2
（B）3
（C）4 √
（D）5
82 下面哪个命令只能恢复用户上一步利用ＥＲＡＳＥ删除的对象：
（A）DELETE
（B）UNDO
（C）OOPS √
（D）ESC
83 下面哪个命令用于把单个或多个对象从它们的当前位置移至新位置，且不改变对象的尺寸和方位：
（A）MOVE √
（B）ROTATE
（C）ARRAY
（D）COPY
84 如果按照简单的规律大量复制对象，可以选用下面哪个命令：
（A）ROTATE
（B）ARRAY √
（C）COPY
（D）MOVE
85 下面哪个命令可以将直线、圆、多线段等对象作同心复制，且如果对象是闭合的图形，则执行该命令后的对象将被放大或缩小：
（A）SCALE
（B）ZOOM
（C）OFFSET √
（D）COPY
86 在AutoCAD中，POLYGON命令最多可以绘制多少条边的正多边形：
（A）１２８
（B）２５６
（C）５１２
（D）１０２４ √
87 下面哪个命令可以绘制由若干直线和圆弧连接而成的不同宽度的曲线或折线，且它们是一个实体：
（A）PLINE √
（B）POLYGON
（C）RECTANGLE
（D）LINE
88 下面哪个命令不能一次性绘制一个封闭的图形：
（A）CIRCLE
（B）POLYGON
（C）ARC √
（D）ELLIPSE
89 在以下的命令中，哪个命令不能用来绘制多边形：
（A）LINE
（B）ARC √
（C）POLYGON
（D）PLINE
90 下面哪个命令可以将所选对象用给定的距离放置点或图块：
（A）SPLIT
（B）DIVIDE
（C）MEASURE √
（D）POINT
91 如果要标注倾斜直线的长度，应该选用下面哪个命令：
（A）DIMLINEAR
（B）DIMALIGNED √
（C）DIMORDINATE
（D）QDIM
92 如果在一个线性标注数值前面添加直径符号，则应用哪个命令：
（A）％％Ｃ √
（B）％％Ｏ
（C）％％Ｄ
（D）％％％
93 快速引线后不可以尾随的注释对象是：
（A）公差
（B）单行文字 √
（C）多行文字
（D）复制对象
94 下面哪个命令用于测量并标注被测对象之间的夹角：
（A）DIMANGULAR √
（B）ANGULAR
（C）QUIM
（D）DIMRADIUS
95 下面哪个命令用于在图形中以第一尺寸线为基准标注图形尺寸：
（A）DIMCONTINUS
（B）QLEADER
（C）DIMBASELINE √
（D）QDIM
96 快速标注的命令是：
（A）DIM
（B）QLEADER
（C）QDIMLINE
（D）QDIM √
97 下面哪个命令用于为图形标注多行文本、表格文本和下划线文本等特殊文字： （A）MTEXT √
（B）TEXT
（C）DTEXT
（D）DDEDIT
98 下面哪一类字体是中文字体：
（A）gbenor.shx
（B）gbeitc.shx
（C）gbcbig.shx √
（D）txt.shx
99 下面哪个命令用于对TEXT命令标注的文本进行查找和替换：
（A）SPELL
（B）QTEXT
（C）FIND √
（D）EDIT

102 多行文本标注命令是：
（A）WTEXT
（B）QTEXT
（C）TEXT
（D）MTEXT √
103 在进行文字标注时，若要插入“度数”称号，则应输入：
（A）ｄ％％
（B）％ｄ
（C）ｄ％
（D）％％ｄ √
105 （ ）命令用于创建平行于所选对象或平行于两尺寸界线源点连线的直线型尺寸。 （A）线性标注
（B）连续标注
（C）快速标注
（D）对齐标注 √
106 半径尺寸标注的标注文字的默认前缀是：（ ）
（A）D
（B）R √
（C）Rad
108 使用【快速标注】命令标注圆或圆弧时，不能自动标注（ ）选项。
（A）直径
（B）半径
（C）基线
（D）圆心 √
112 在【标注样式】对话框中， 【文字】 选项卡中的【分数高度比例】选项只有设置了（ ）选项后方才有效。
（A）公差 √
（B）换算单位
（C）单位精度
（D）使用全局比例
113 在AutoCAD中创建文字时，圆的直径的表示方法是（ ）。
（A）％％C √
（B）％％D
（C）％％P
（D）％％R
114 在设置单位精度的过程中，最多可设置小数点后（ ）位。
（A）4
（B）6
（C）10
（D）8 √
115 在文字输入过程中，输入“1／2”，在AutoCAD中运用（）命令过程中可以把此分数形式改为水平分数形式。
（A）文字样式
（B）单行文字
（C）对正文字
（D）多行文字 √

二、多选题：
1 重新执行上一个命令的最快方法是： 1
（A）按空格键 √
（B）按ESC键
（C）按F1键
（D）按ENTER键 √
2 坐标输入方式主要有：
（A）球坐标
（B）绝对坐标 √
（C）相对坐标 √
（D）极坐标 √
3 AutoCAD的操作界面主要由标题栏、菜单栏和（ ）几部分组成
（A）状态栏 √
（B）工具栏 √
（C）命令行 √
（D）绘图区 √
4 在AutoCAD中，有下列几种文档排列方式：
（A）水平平铺 √
（B）垂直平铺 √
（C）层叠 √
（D）排列图标 √
5 若用户打开了多个文档，可按下哪几个快捷键在各个文档之间快速切换：
（A）Ctrl＋F7
（B）Alt＋F5
（C）Ctrl＋F6 √
（D）Ctrl＋TAB √
6 可以利用以下的哪些方法来调用命令：
（A）在图形窗口单击鼠标左键
（B）选择下拉菜单中的菜单项 √
（C）在命令提示区输入命令 √
（D）单击工具栏上的按扭 √
7 基本文件命令操作有关闭和以下哪些项：
（A）新建 √
（B）打开 √
（C）保存 √
（D）打印输出 √
8 AutoCAD帮助系统提供了使用AutoCAD的完整信息。下面选项说法正确的是（ ）。 （A）右边的框显示所选择的主题和详细信息 √
（B）左边的框帮助用户定位要查找的信息 √
（C）左边的框显示所查找主题的详细信息
（D）左框上面的选项卡提供查找所需主题的方法 √
9 AutoCAD中某个命令的执行往往有几种不同的方式，如（ ）等。
（A）命令行中直接输入命令 √
（B）使用工具栏上的按钮 √
（C）快捷键 √
（D）使用下拉菜单 √
10 “不能删除的图层是：（ ） “
（A）外部引用依赖层 √
（B）0图层 √
（C）当前图层 √
（D）含有实体的层 √
11 下面关于栅格的说法，哪些是正确的：（ ）
（A）当栅格过密时，屏幕上将不会显示出栅格，对图形进行局部放大观察时也看不到
（B）当捕捉设置的间距与栅格相同时，捕捉就可对屏幕上的栅格点进行。 √
（C）打开“栅格”模式，可以直观地显示图形的绘制范围和绘图边界。 √
（D）当捕捉设定的间距与栅格所设定的间距不同时，捕捉也按栅格进行，也就是说，当两者不匹配时，捕捉点也是栅格点。
12 “在同一个图形中，各图层具有相同的 （ ），用户可以对位于不同图层上的对象同时进行编辑操作。 “
（A）绘图界限 √
（B）显示时缩放倍数 √
（C）属性
（D）坐标系 √
13 “在执行“交点”捕捉模式时，可捕捉到（ ） “
（A）圆弧、圆、椭圆、椭圆弧、直线、多线、多段线、射线、样条曲线或构造线等对象之间的交点。 √
（B）捕捉(三维实体)的边或角点
（C）可以捕捉面域的边 √
（D）可以捕捉曲线的边 √
14 使用圆心（CEN）捕捉类型可以捕捉到以下哪几种图形的圆心位置：
（A）圆弧 √
（B）椭圆 √
（C）椭圆弧 √
（D）圆 √
15 对实体进行偏移操作中，下面哪些对象不能进行偏移操作：
（A）图块 √
（B）属性 √
（C）点 √
（D）文本对象 √
16 在AutoCAD中，可以创建打断的对象有圆、直线、射线和以下哪几种对象：
（A）圆弧 √
（B）构造线 √
（C）样条曲线 √
（D）多段线 √
17 扩展的绘图命令有：
（A）Sanp
（B）Copy √
（C）Mirror √
（D）Array √
18 下面关于样条曲线的说法哪些是对的：（ ）
（A）在机械图样中常用来绘制波浪线、凸轮曲线等 √
（B）样条曲线最少应有(三)个顶点 √
（C）是按照给定的某些数据点(控制点)拟合生成的光滑曲线， √
（D）可以是二维曲线或三维曲线 √
19 样条曲线能使用下面的（ ）命令进行编辑。
（A）分解
（B）删除 √
（C）修剪 √
（D）移动 √
20 以下（ ）对象都可以作为HATCH命令创建的边界。
（A）块
（B）圆弧 √
（C）多段线 √
（D）直线 √
21 打印图形时，图形的打印区域有以下几种形式（ ）。
（A）显示 √
（B）范围 √
（C）视图、窗口 √
（D）图形界限 √
22 阵列命令有以下几种复制形式：
（A）矩形阵列 √
（B）环形阵列 √
（C）三角阵列
（D）样条阵列
23下面哪些命令可以用来复制生成一个或多个相同或相似的图形：
（A）ARRAY √
（B）OFFSET √
（C）COPY √
（D）MIRROR √
24 下面哪些命令可以绘制矩形：
（A）POLYGON √
（B）LINE √
（C）PLINE √
（D）RECTANG √
25 图案填充有下面几种图案的类型供用户选择：
（A）预定义 √
（B）用户定义 √
（C）自定义 √
（D）历史记录
26 设置尺寸标注样式有以下哪几种方法：
（A）选择“格式”｜“标注样式” 选项 √
（B）在命令行中输入DDIM命令后按下Enter键 √
（C）单击“标注”工具栏上的“标注样式”图标按钮 √
（D）在命令行中输入Style命令后按下Enter键
27 执行DIMRADIUS或DIMDIAMETER命令的系统提示相同，如果用户采用系统测量值，则AutoCAD能在测量数值前自动添加哪几种符号。
（A）％
（B）Ｄ
（C）Ｒ √
（D）φ √
28 创建文字样式可以利用以下哪些方法：
（A）可以随时创建
（B）直接在文字输入时创建
（C）在命令输入窗中输入Ｓｔｙｌｅ后按下Ｅｎｔｅｒ键，在打开的对话框中创建 √
（D）选择“格式”｜“文字样式”命令后，在打开的对话框中创建 √
29 在“格式”｜“多线样式”命令对话框中单击“元素特性”按钮，在弹出的对话框中，可以：
（A）改变多线的线的数量和偏移 √
（B）可以改变多线的颜色 √
（C）可以改变多线的线型 √
（D）可以改变多线的封口方式
30 对于“标注”｜“坐标”命令，以下正确的是：
（A）可以改变文字的角度 √
（B）可以输入多行文字 √
（C）可以输入单行文字 √
（D）可以一次性标注X坐标和Y坐标
31 块的属性的定义：
（A）块必须定义属性
（B）一个块中最多只能定义一个属性
（C）多个块可以共用一个属性 √
（D）一个块中可以定义多个属性 √
32 AutoCAD中的图块可以是下面哪两种类型：
（A）模型空间块
（B）外部块 √
（C）内部块 √
（D）图纸空间块
33 编辑块属性的途径有：
（A）双击包含属性的块进行属性编辑 √
（B）应用块属性管理器编辑属性 √
（C）单击属性定义进行属性编辑 √
（D）只可以用命令进行编辑属性
34 使用块的优点有下面哪些：
（A）节约绘图时间 √
（B）建立图形库 √
（C）方便修改 √
（D）节约存储空间 √
35 外部参照错误包括下面哪些：
（A）丢失参照文件 √
（B）格式错误
（C）路径错误
（D）循环参照 √
36 图形属性一般含有哪些选项
（A）基本 √
（B）普通
（C）概要 √
（D）视图
37 “在创建块和定义属性及外部参照过程中，“定义属性”（ ） “
（A）能独立存在
（B）能独立使用
（C）不能独立存在 √
（D）不能独立使用 √
38 执行（【清理】（Purge））命令后，可以
（A）可以查看不能清理的项目 √
（B）删除图形中多余的块 √
（C）删除图形中多余的图层 √
（D）删除图形中多余的文字样式和线型等项目 √

三、绘图题：
1、将长度和角度精度设置为小数点后四位，绘制以下图形,求剖面线区域面积。（B）

A、313.1542
B、313.4152
C、313.5142
D、313.5038

2、将长度和角度精度设置为小数点后四位，绘制以下图形,求剖面线区域面积。（C）

A、2743.2210
B、2743.1470
C、2743.2417
D、2743.3526
3、将长度和角度精度设置为小数点后四位，绘制以下图形,求剖面线区域的面积。 （A）

A、5756.1863
B、5756.1683
C、5756.1386
D、5756.1836

4、将长度和角度精度设置为小数点后四位，绘制以下图形,求剖面线区域的面积。（D）

A、8378.4385
B、8378.4538
C、8378.5438
D、8378.4358 6
5、将长度和角度精度设置为小数点后四位，绘制以下图形,求图形围成的区域的面积。（A）

A、1814.2641
B、 1814.2462
C、1814.2264
D、1814.2614

6、将长度和角度精度设置为小数点后四位，绘制以下图形,求G圆半径。（A）

A、5.5392
B、5.5293
C、5.5923
D、5.5953

7、将长度和角度精度设置为小数点后四位，绘制以下图形,求A所示尺寸的数值。(B)

A、58.5219 C、58.2119
B、58.5119 D、58.5129

8、按照图画出所示盖板，求剖面线区域的面积。（A）

A、5795.9766 C、5795.9776
B、 5795.9767 D、5795.9677

9、按照图画出所示密封片，求剖面线区域的面积。（A）

A、3511.7402 C、3511.7401
B、3511.7403 D、3511.7405

10、按照图画出所示起重机吊钩，求尺寸A的数值。（C）

A、223.3903 C、223.9903
B、223.9603 D、223.9973

11、按照图画出所示图形，求剖面线区域的面积。（C）

A、103.0793 C、103.0397
B、103.0379 D、103.7039

12、按照图画出所示图形，求该图形的面积。（C）

A、383.7104 C、383.7140
B、383.1740 D、383.7410
13、按照图画出所示图形，求剖面线区域的面积。（A）

A、22324.2308 C、22324.2380
B、22324.2083 D、22324.2038

14、按照图画出所示图形，求AB两点之间的距离。（A）

A、58.5351 C、58.5531
B、58.5315 D、58.5135
15、按照图画出所示图形，求角度A的数值。（B）

A、55.9180 C、55.9108、
B、55.9801 D、55.9081

16、按照图画出所示图形，求剖面线区域的面积。（D）

A、1067.3530 C、1067.3345
B、1067.3435 D、1067.3350

17、按照图画出所示图形，求剖面线区域的面积。（B）

A、275.4914 C、275.4491
B、275.4194 D、275.4419

18、按照图画出所示图形，求尺寸A的数值。（A）

A、4.0644 C、4.0464
B、4.0446 D、4.0564

19、按照图画出所示图形，求剖面线区域的面积。（C）

A、465.11 C、465.13
B、465.12 D、465.14
20、按照图画出所示图形，求图所示弧的半径A的值。（C）

A、101.3576 C、101.5376
B、101.3567 D、101.5736

21、按照图画出所示图形，求图所示两直线的夹角A的度数。（B）

A、88.4481 C、88.4841
