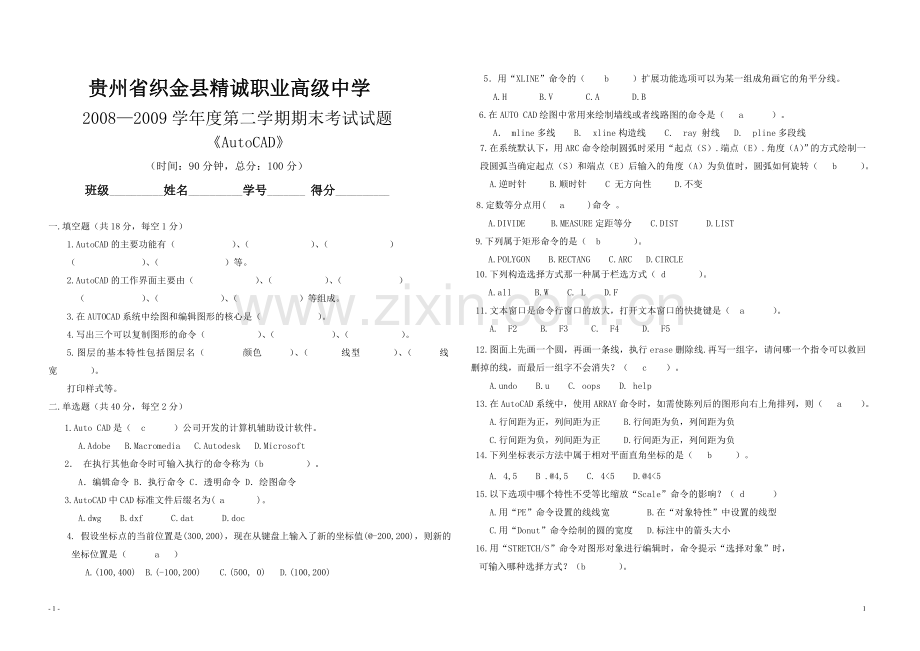

贵州省织金县精诚职业高级中学
2008—2009学年度第二学期期末考试试题
《AutoCAD》
（时间：90分钟，总分：100分）
班级__________姓名__________学号_______ 得分__________

一.填空题（共18分，每空1分）
1.AutoCAD的主要功能有（ ）、（ ）、（ ）
（ ）、（ ）等。
2.AutoCAD的工作界面主要由（ ）、（ ）、（ ）
（ ）、（ ）、（ ）等组成。
3.在AUTOCAD系统中绘图和编辑图形的核心是（ ）。
4.写出三个可以复制图形的命令（ ）、（ ）、（ ）。
5.图层的基本特性包括图层名（ 颜色 ）、（ 线型 ）、（ 线宽 ）。
打印样式等。
二.单选题（共40分，每空2分）
1.Auto CAD是（ c ）公司开发的计算机辅助设计软件。
A.Adobe B.Macromedia C.Autodesk D.Microsoft
2． 在执行其他命令时可输入执行的命令称为（b ）。
A．编辑命令 B．执行命令 C．透明命令 D．绘图命令
3.AutoCAD中CAD标准文件后缀名为( a )。
0H4p%d4\M%FQ'^0A.dwg 5RURG_U*B.dxf 数控中国社区门户aqm \$UU$GNE9t0C5k   C.dat 7ioW x;\;v!R_2BV0   D.doc
4. 假设坐标点的当前位置是(300,200)，现在从键盘上输入了新的坐标值(@-200,200)，则新的坐标位置是（ a ）
A.(100,400) B.(-100,200) C.(500, 0) D.(100,200)
5．用“XLINE”命令的（ b ）扩展功能选项可以为某一组成角画它的角平分线。
A.H B.V C.A D.B
6.在AUTO CAD绘图中常用来绘制墙线或者线路图的命令是（ a ）。
A． mline多线 B. xline构造线 C. ray 射线 D. pline多段线
7.在系统默认下，用ARC命令绘制圆弧时采用“起点（S）.端点（E）.角度（A）”的方式绘制一段圆弧当确定起点（S）和端点（E）后输入的角度（A）为负值时，圆弧如何旋转（ b ）。
A.逆时针 B.顺时针 C 无方向性 D.不变
8.定数等分点用( a )命令 。
A.DIVIDE B.MEASURE 定距等分 C.DIST D.LIST
9.下列属于矩形命令的是（ b ）。
A.POLYGON B.RECTANG C.ARC D.CIRCLE
10.下列构造选择方式那一种属于栏选方式（ d ）。
A.all B.W C. L D.F
11.文本窗口是命令行窗口的放大，打开文本窗口的快捷键是（ a ）。
A. F2 B. F3 C. F4 D. F5
12.图面上先画一个圆，再画一条线，执行erase删除线.再写一组字，请问哪一个指令可以救回删掉的线，而最后一组字不会消失？（ c ）。
A.undo B.u C. oops D. help
13.在AutoCAD系统中，使用ARRAY命令时，如需使陈列后的图形向右上角排列，则（ a ）。
A.行间距为正，列间距为正 B.行间距为负，列间距为负
C.行间距为负，列间距为正 D.行间距为正，列间距为负
14.下列坐标表示方法中属于相对平面直角坐标的是（ b ）。
A. 4,5 B .@4,5 C. 4<5 D.@4<5
15.以下选项中哪个特性不受等比缩放“Scale”命令的影响？（ d ）
A.用“PE”命令设置的线线宽 B.在“对象特性”中设置的线型
C.用“Donut”命令绘制的圆的宽度 D.标注中的箭头大小

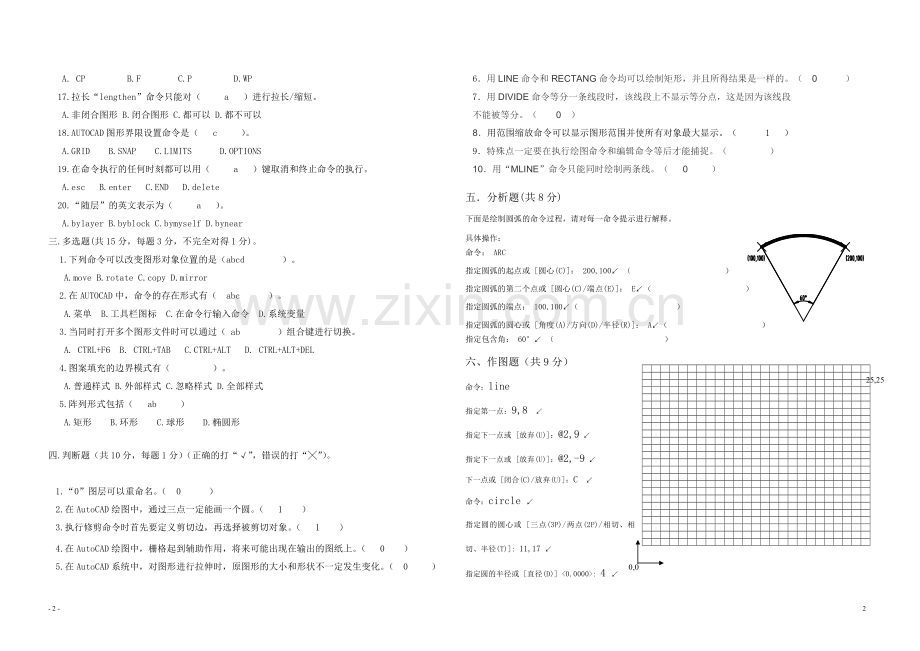

16.用“STRETCH/S”命令对图形对象进行编辑时，命令提示“选择对象”时，
可输入哪种选择方式？（b ）。
A. CP B.F C.P D.WP
17.拉长“lengthen”命令只能对（ a ）进行拉长/缩短。
A.非闭合图形 B.闭合图形 C.都可以 D.都不可以
18.AUTOCAD图形界限设置命令是（ c ）。
A.GRID B.SNAP C.LIMITS D.OPTIONS
19.在命令执行的任何时刻都可以用（ a ）键取消和终止命令的执行。
A.esc B.enter C.END D.delete
20.“随层”的英文表示为（ a ）。
A.bylayer B.byblock C.bymyself D.bynear
三.多选题(共15分，每题3分，不完全对得1分)。
1.下列命令可以改变图形对象位置的是（abcd ）。
A.move B.rotate C.copy D.mirror
2.在AUTOCAD中，命令的存在形式有（ abc ）。
A.菜单 B.工具栏图标 C.在命令行输入命令 D.系统变量
3.当同时打开多个图形文件时可以通过（ ab ）组合键进行切换。
A. CTRL+F6 B. CTRL+TAB C.CTRL+ALT D. CTRL+ALT+DEL
4.图案填充的边界模式有（ ）。
A.普通样式 B.外部样式 C.忽略样式 D.全部样式
5.阵列形式包括（ ab ）
A.矩形 B.环形 C.球形 D.椭圆形

四.判断题（共10分，每题1分）（正确的打“√”，错误的打“╳”）。

1.“0”图层可以重命名。（ 0 ）
2.在AutoCAD绘图中，通过三点一定能画一个圆。（ 1 ）
3.执行修剪命令时首先要定义剪切边，再选择被剪切对象。（ 1 ）
4.在AutoCAD绘图中，栅格起到辅助作用，将来可能出现在输出的图纸上。（ 0 ）
5.在AutoCAD系统中，对图形进行拉伸时，原图形的大小和形状不一定发生变化。（ 0 ）
6．用LINE命令和RECTANG命令均可以绘制矩形，并且所得结果是一样的。（ 0 ）
7．用DIVIDE命令等分一条线段时，该线段上不显示等分点，这是因为该线段
不能被等分。（ 0 ）
8．用范围缩放命令可以显示图形范围并使所有对象最大显示。（ 1 ）
9．特殊点一定要在执行绘图命令和编辑命令等后才能捕捉。（ ）
10．用“MLINE”命令只能同时绘制两条线。（ 0 ）

五．分析题(共8分)

下面是绘制圆弧的命令过程，请对每一命令提示进行解释。

具体操作：
命令： ARC
指定圆弧的起点或 [圆心(C)]： 200,100↙ （ ）
指定圆弧的第二个点或 [圆心(C)/端点(E)]： E↙（ ）
指定圆弧的端点： 100,100↙（ ）
指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]： A↙（ ）
指定包含角： 60°↙ （ ）
0,0
25,25
六、作图题（共9分）
`

命令：line
指定第一点：9,8 ↙
指定下一点或 [放弃(U)]：@2,9 ↙
指定下一点或 [放弃(U)]：@2,-9 ↙
下一点或 [闭合(C)/放弃(U)]：C ↙
命令：circle ↙
指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 11,17 ↙
指定圆的半径或 [直径(D)] <0.0000>: 4 ↙
2
