二期三聚氰胺槽八、滤槽设备
安全吊装方案

编制：

审核：

批准：

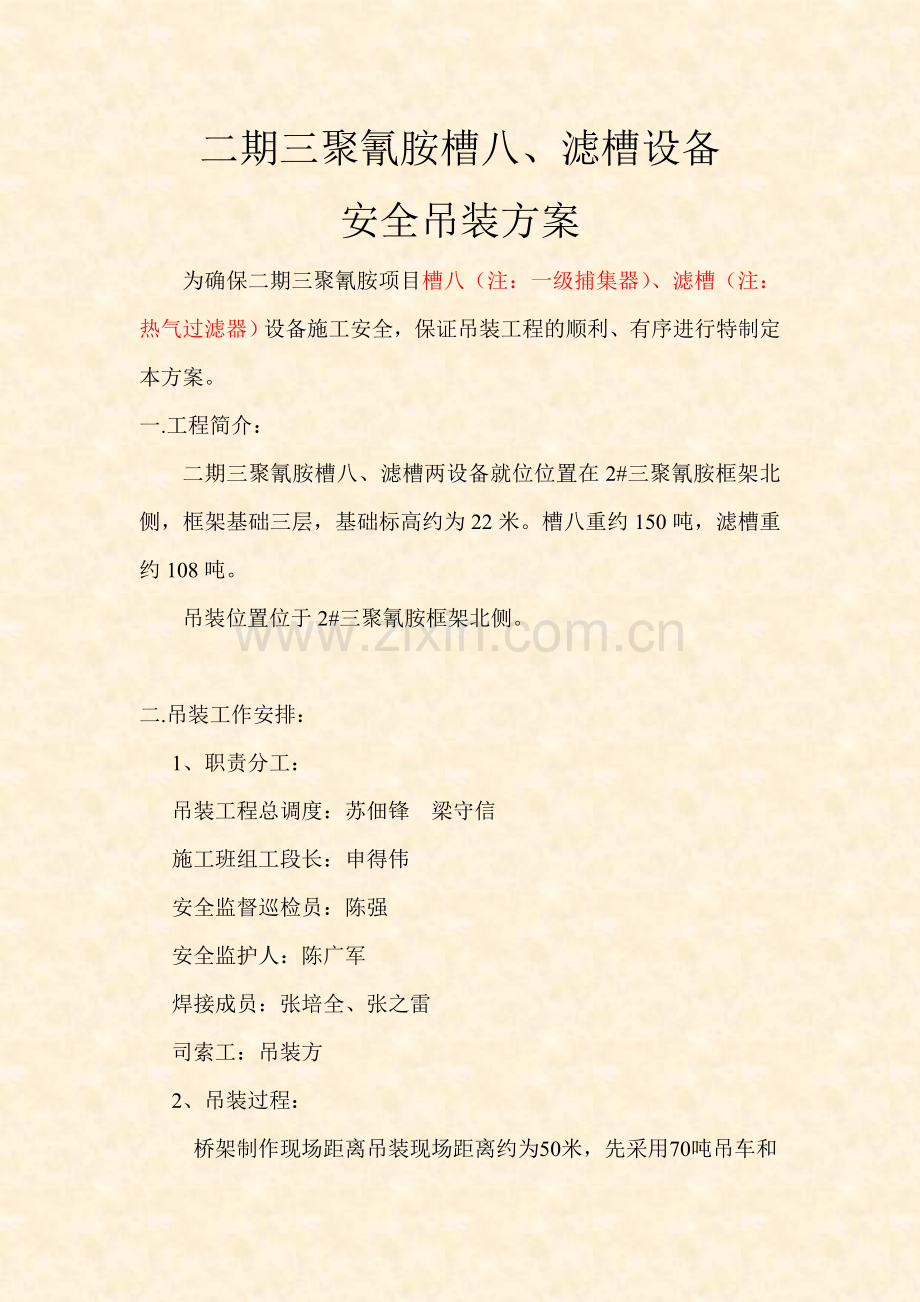

二期三聚氰胺槽八、滤槽设备
安全吊装方案
为确保二期三聚氰胺项目槽八（注：一级捕集器）、滤槽（注：热气过滤器）设备施工安全，保证吊装工程的顺利、有序进行特制定本方案。
一.工程简介：
二期三聚氰胺槽八、滤槽两设备就位位置在2#三聚氰胺框架北侧，框架基础三层，基础标高约为22米。槽八重约150吨，滤槽重约108吨。
吊装位置位于2#三聚氰胺框架北侧。

二.吊装工作安排：
1、职责分工：
吊装工程总调度：苏佃锋 梁守信
施工班组工段长：申得伟
安全监督巡检员：陈强
安全监护人：陈广军
焊接成员：张培全、张之雷
司索工：吊装方
2、吊装过程：
桥架制作现场距离吊装现场距离约为50米，先采用70吨吊车和50吨吊车抬吊的方式将钢架吊起，用土车将拖运50米后运达桥架吊装现场。桥架就位后为南北走向结构，吊装采用70吨吊车与50吨吊车一起抬吊的方式进行，吊装时70吨吊车支在桥架西侧南头，50吨吊车支在桥架东侧北头。吊车将桥架吊起至9米高度后，与已焊接完成的水泥柱4个牛腿搭接，工段长申得伟负责钢架的找平，找正等工作，待找平找正完成后由焊接班组将桥架满焊在牛腿上，并加上连接筋板，满焊完成后方可摘钩。
三、吊装作业中；
3.1 吊装开始前，由安全工段长申得伟负责吊装资质审核、绳具、卡环的检查工作，并安排防护监护人员在道路两侧以及两端做好安全防护，吊装期间无关人员严禁靠近。
3.2 吊装总指挥苏佃锋就吊车支车位置，拖车停靠位置进行协调。对吊装人员进行明确分工，协调指挥，统一调度。由吊车方指派专人担任吊装指挥，严禁多人指挥，指挥信号应明确。
3.3必须有吊装单位专职人员进行现场安全监护，并派专职吊装指挥人员进行现场指挥。
3.4吊装时不准随意熄火，司机不准擅自离开操作室，起重臂下、起吊物下严禁占人。
3.5任何人不得同吊装物或吊装机械升降，在特殊情况下必须随之升降的，应采取可靠的安全措施并经过现场指挥人员的批准。
3.6吊装作业现场的起吊绳索、揽风绳、拖拉绳等要避免同带电线路接触，并保持安全距离，吊装周围的环境、电线设备符合吊装要求。
3.7吊装前应进行试吊，试吊高度一般为0.2米左右，然后再进行一次安全可靠性检查，严禁超负荷吊装。。
四、吊装作业十不吊规定
1、超负荷不吊。
2、无专人指挥或指挥信号不明，重量不明，光线暗淡不吊。
3、安全装置，机械设备有异常或有故障不吊。
4、在重物上加工或埋入土中物件以及歪拉斜挂不吊。
5、物件捆绑不牢不平或活动零件不固定，不清除不吊。
6、吊物上站人或从人头上越过及垂臂下站人不吊。
7、氧气瓶、乙炔发生器等易爆器械无安全措施不吊。
8、棱角缺口未垫好不吊。
9、六级以上大风和雷暴雨时不吊。
10、在斜坡上或坑沿，堤岸不填实不吊
五、起重机司索工安全操作要求
司索工主要从事地面工作，例如准备吊具、捆绑挂钩、摘钩卸载等，多数情况还担任指挥任务。司索工的工作质量与整个搬运作业安全关系极大。按操作工序要求如下。
1、准备吊具
对吊物的重量和重心估计要准确，如果是目测估算，应增大20％来选择吊具；每次吊装都要对吊具进行认真的安全检查，如果是旧吊索应根据情况降级使用，绝不可侥幸超载或使用已报废的用具。
2、捆绑吊物
（1） 清除吊物表面或空腔内浮摆的杂物，将可移动的零件锁紧或捆牢，形状或尺寸不同的物品不经特殊捆绑不得混吊，防止坠落伤人；
（2）吊物捆扎部位的毛刺要打磨平滑，尖棱利角应加垫物，防止起吊吃力后损坏吊索；表面光滑的吊物应采取措施来防止起吊后吊索滑动或吊物滑脱；
（3）捆绑吊挂后余留的不受力绳索应紧系在吊物或吊钩上，不得留有绳头悬索，以防在吊运过程中勾挂人或物；
3、挂钩起钩
（1）吊钩要位于被用物重心的正上方，不准斜拉吊钩硬挂，防止提升后吊物翻转、摆动；
（2）吊物高大需要垫物攀高挂钩、摘钩时，脚踏物一定要稳固势实，禁止使用易滚动物体（如圆木、管子、滚筒等）做脚踏势物。攀高必须佩戴安全带，防止人员坠落跌伤；
（3）挂钩要坚持“五不挂”：超重或吊物重量不明不挂，重心位置不清楚木挂，尖棱利角和易滑工件无衬垫物不挂，吊具及配套工具不合格或报废不挂，包装松散捆绑不良不挂等，将不安全隐患消除在挂钩前；
（4）当多人吊挂同一吊物时，应由一专人负责指挥，在确认吊挂完备，所有人员都离开站在安全位置以后，才可发出起钩信号；
（5）起钩时，地面人员不应站在吊物倾翻、坠落可波及的地方；如果作业场地为斜面，则应站在斜面上方（不可在死角），防止吊物坠落后继续沿斜面滚移伤人。
4、摘钩卸载
（1）吊物运输到位前，应选择好安放位置，卸载不要挤压电气线路和其他管线。
（2）针对不同吊物种类应采取不同措施加以支撑、楔住、垫稳、归类摆放，不得混码、互相挤压、悬空摆放，防止用物滚落、侧倒、塌垛；
（3）摘钩时应等所有吊索完全松弛再进行，确认所有吊索从钩上卸下再起钩，不允许抖绳摘索，更不许利用起重机抽索。
5、搬运过程的指挥
（1）无论采用何种指挥信号，必须规范、准确、明了；
（2）指挥者所处位置应能全面观察作业现场，并使司机、司索工都可清楚看到；
（3）在作业进行的整个过程中（特别是重物悬挂在空中时），指挥者和司索工都不得擅离职守，应密切注意观察吊物及周围情况，发现问题，及时发出指挥。
安装二公司第七项目部
2011年4月18日
