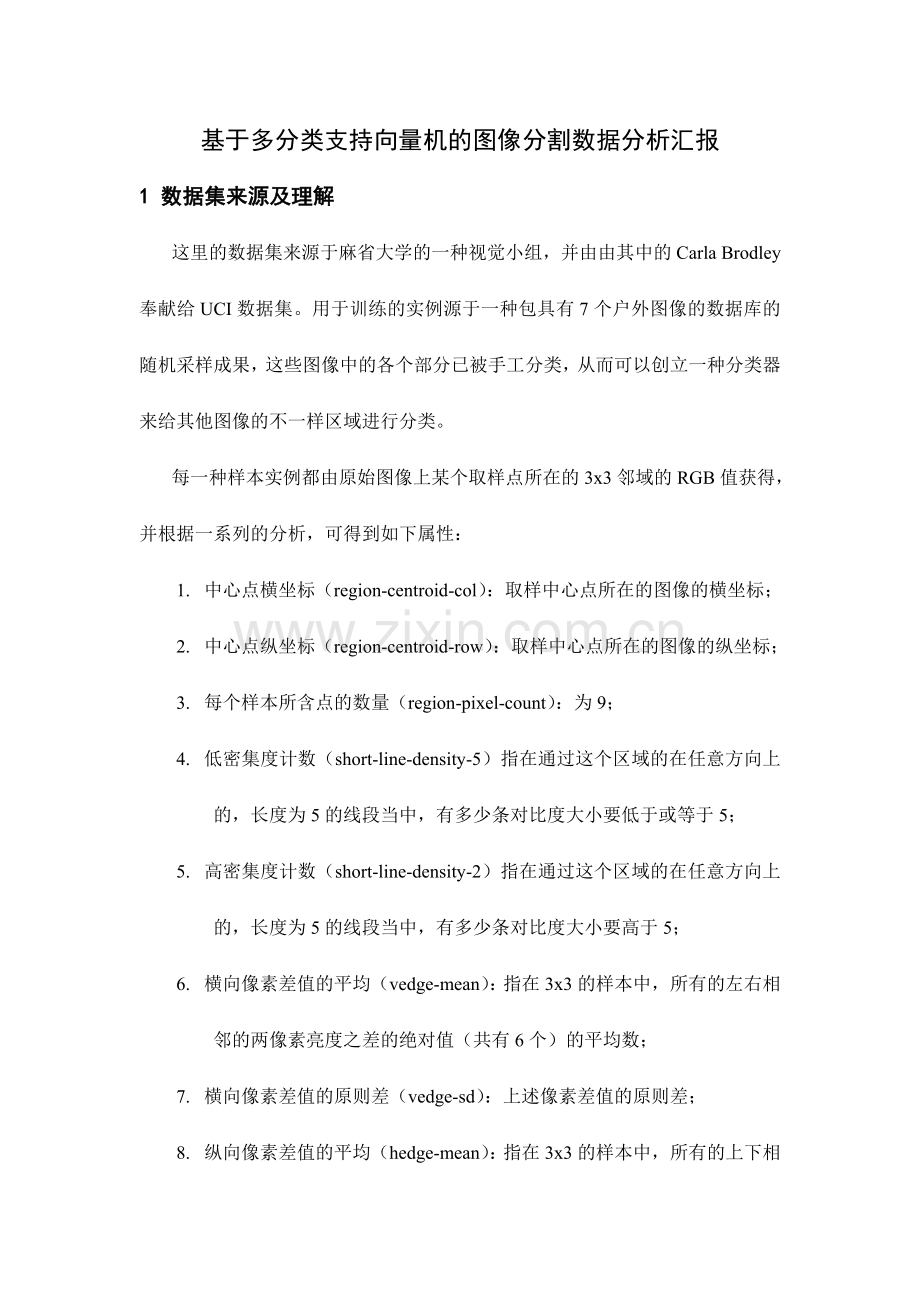

基于多分类支持向量机的图像分割数据分析汇报
1 数据集来源及理解
这里的数据集来源于麻省大学的一种视觉小组，并由由其中的Carla Brodley奉献给UCI数据集。用于训练的实例源于一种包具有7个户外图像的数据库的随机采样成果，这些图像中的各个部分已被手工分类，从而可以创立一种分类器来给其他图像的不一样区域进行分类。
每一种样本实例都由原始图像上某个取样点所在的3x3邻域的RGB值获得，并根据一系列的分析，可得到如下属性：
1. 中心点横坐标（region-centroid-col）：取样中心点所在的图像的横坐标；
2. 中心点纵坐标（region-centroid-row）：取样中心点所在的图像的纵坐标；
3. 每个样本所含点的数量（region-pixel-count）：为9；
4. 低密集度计数（short-line-density-5）指在通过这个区域的在任意方向上的，长度为5的线段当中，有多少条对比度大小要低于或等于5；
5. 高密集度计数（short-line-density-2）指在通过这个区域的在任意方向上的，长度为5的线段当中，有多少条对比度大小要高于5；
6. 横向像素差值的平均（vedge-mean）：指在3x3的样本中，所有的左右相邻的两像素亮度之差的绝对值（共有6个）的平均数；
7. 横向像素差值的原则差（vedge-sd）：上述像素差值的原则差；
8. 纵向像素差值的平均（hedge-mean）：指在3x3的样本中，所有的上下相邻的两像素亮度之差的绝对值（共有6个）的平均数；

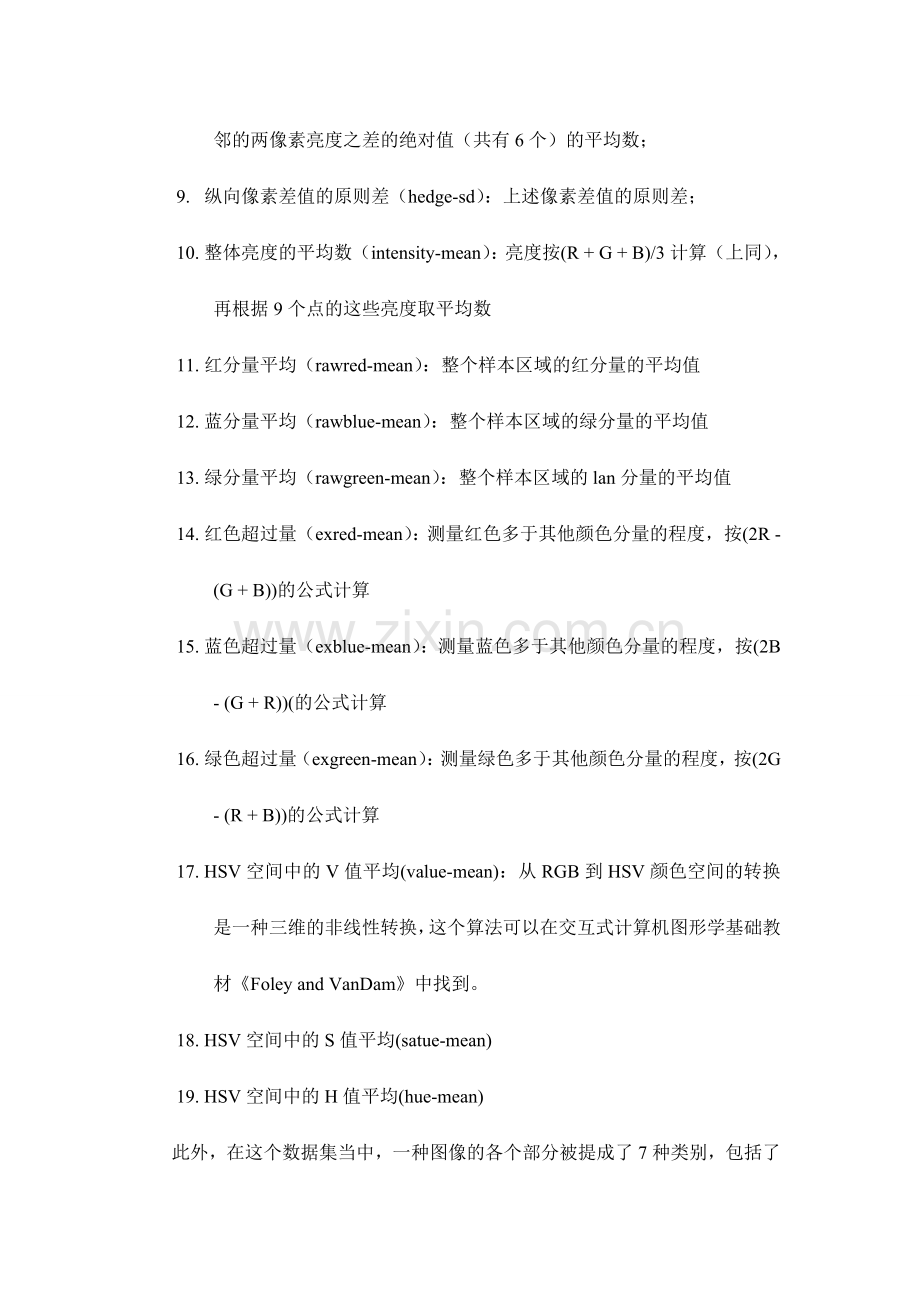

9. 纵向像素差值的原则差（hedge-sd）：上述像素差值的原则差；
10. 整体亮度的平均数（intensity-mean）：亮度按(R + G + B)/3计算（上同），再根据9个点的这些亮度取平均数
11. 红分量平均（rawred-mean）：整个样本区域的红分量的平均值
12. 蓝分量平均（rawblue-mean）：整个样本区域的绿分量的平均值
13. 绿分量平均（rawgreen-mean）：整个样本区域的lan分量的平均值
14. 红色超过量（exred-mean）：测量红色多于其他颜色分量的程度，按(2R - (G + B))的公式计算
15. 蓝色超过量（exblue-mean）：测量蓝色多于其他颜色分量的程度，按(2B - (G + R))(的公式计算
16. 绿色超过量（exgreen-mean）：测量绿色多于其他颜色分量的程度，按(2G - (R + B))的公式计算
17. HSV空间中的V值平均(value-mean)：从RGB到HSV颜色空间的转换是一种三维的非线性转换，这个算法可以在交互式计算机图形学基础教材《Foley and VanDam》中找到。
18. HSV空间中的S值平均(satue-mean)
19. HSV空间中的H值平均(hue-mean)
此外，在这个数据集当中，一种图像的各个部分被提成了7种类别，包括了砖块表面（BRICKFACE），天空（SKY），树叶（FOLIAGE），水泥（CEMENT），窗户（WINDOW），小路（PATH），以及草地（GRASS）。在这些数据集当中，每个类别均提供了30个训练数据和300个测试数据，这两个数据集分别按csv（逗号分隔）的格式储存在segmentation.data和segmentation.test中，此外尚有一种文献segmentation.names储存了这个数据集的阐明。

2 措施与思绪
2.1 措施理解与简介
LIBSVM是台湾大学林智仁(Lin Chih-Jen)副专家等开发设计的一种简朴、易用和迅速有效的SVM模式识别与回归的软件包，不仅提供了编译好的可在Windows系列系统的执行文献，并且提供了源代码，以便改善、修改以及在其他操作系统上应用；该软件对SVM所波及的参数调整相对比较少，提供了诸多的默认参数，并提供了交互检查(Cross Validation)的功能。运用这些参数和功能可以处理诸多有关分类与回归的问题，包括C-SVM、ν-SVM、ε-SVR和ν-SVR等问题，也包括了包括基于一对一算法的多类模式识别的问题。
LIBSVM 使用的一般环节是：
1） 准备训练的数据集，包括每个样本的维数l，每个样本的属性集x，以及每个样本的对应分类编号y；
2） 对数据进行简朴的缩放和平移操作来实现数据的归一化；
3） 考虑选用核函数，包括线性核，RGF核，多项式核，sigmoid核等；
4） 采用交叉验证选择最佳损失参数C与最合适的gamma系数 ；
5） 采用最佳参数C与gamma系数 对整个训练集进行训练获取支持向量机模型；
6） 运用获取的模型进行测试。
LibSVM是以源代码和可执行文献两种方式给出的。假如是Windows系列操作系统，可以直接使用软件包提供的程序，也可以进行修改编译。
使用软件包提供的程序时，该软件使用的训练数据和检查数据文献格式如下：
<label> <index1>:<value1> <index2>:<value2> ...
其中<label> 是训练数据集的目的值，对于分类，它是标识某类的整数（支持多种类）；对于回归，是任意实数。<index> 是以1开始的整数，可以是不持续的；<value>；为实数，也就是我们常说的自变量。检查数据文献中的label只用于计算精确度或误差，假如它是未知的，只需用一种数填写这一栏，也可以空着不填。
使用源代码进行编译时，对于用于训练的数据集，需要按如下的格式进行填写：
用于训练的数据集被定义为
struct svm_problem
{
int l;
double *y;
struct svm_node **x;
};
其中l表达样本的数量，y表达每个样本对应的分类ID值的集合，x代表每个样本每个维的属性集合的索引（每个样本首个节点的内存地址），而这个属性集合需要额外创立，令维数为n，则这个属性的集合的长度为l*(n+1)。
对于用来测试的数据集，需要一种长度为(n+1)的struct svm_node数组，这里的svm_node被定义为：
struct svm_node
{
int index;
double value;
};
其中的value表达的是节点的值，index表达目前样本的属性节点的编号（从1开始，单调递增），每个样本的节点在每个维均赋值完毕后，需要紧接着额外地加入一种index值为-1，value可以不设置的节点。这也是每个维度为n的样本的属性需要定义(n+1)个节点的原因。
对于训练的参数而言，在struct svm_parameter的定义中，kernel_type（核函数类型），gamma（RBF核的gamma系数），和c（损失系数），是常常要设置的参数，其他的参照照svm-toy.cpp中给出的默认值进行赋值即可。
kernel_type的属性一览表：
0 – 线性：u'v
1 – 多项式：（r*u'v + coef0)^degree
2 – RBF函数：exp(-r|u-v|^2）
3 –sigmoid：tanh(r*u'v + coef0)

svm_type的属性一览表：
0 -- C-SVC
1 --v-SVC
2 – 一类SVM
3 -- e -SVR
4 -- v-SVR
本程序用的是C-SVC

2.2 详细分析措施和流程
程序运行的流程图如下图所示：

在训练数据集当中可以看出（参见转换格式后的电子表格文档segmentation.data. xls），训练的数据里的B、C两列为取样区域中心点的坐标，不能作为训练的列来使用，D列（REGION-PIXEL-COUNT）恒为9，E（SHORT-LINE-DENSITY-5）和F（SHORT-LINE-DENSITY-2）列中的非零数的个数很少，也不能用于训练分类器。因此，只能用之后的最多为14个列作为分类器来使用，为了测试以便，可以让测试者自己在这14个列当中选择合适地列进行训练。如下图所示：

图上的上半部分的14个复选框可用于设置哪些类可以参与训练，下半部分可以设置Gamma值与损失系数c，右方两个的复选框用来设置与否使用RBF核（否则用线性核），以及与否对数据进行按最大值和最小值进行归一化处理。
在segmentation.data.xls中，G-R列的最大值都没有超过151，而目前的rgb值一般取0-255。为了量化的统一，需要在读取到原始数据数组rawData时将这12个列乘以系数（256.0/151.0），否则不能用于完整的户外图像的测试操作。此外，第一列需要改写成类别的ID，这里按出现次序分别赋了1-7这几种整数，其他的列按原样写到rawData中。
随即需要根据每列的最大值和最小值进行进行对rawData的归一化，由于归一化的运算属于线性运算，为此可以此外定义一种数组columnScale，长度为segmentation.data. xls的列数的两倍，用来储存其中每列的的缩放系数和平移系数，在构建svm属性的svm_note数据集时再进行这项运算。
归一化的代码如下：
//获得归一化数据
int probRowCount=rawData.GetSize()/20;
double minValue=0.0;
double maxValue=0.0;
for(i=0;i<20;i++){
if(!willCalculateColumns[i]){
continue;
}
if(!willScale){
columnScale[2*i]=1.0;
columnScale[2*i]=0.0;
continue;
}
minValue=rawData[i];
maxValue=rawData[i];
for(j=1;j<probRowCount;j++){
if(minValue>rawData[j*20+i]){
minValue=rawData[j*20+i];
}
if(maxValue<rawData[j*20+i]){
maxValue=rawData[j*20+i];
}
}
if(minValue!=maxValue){
columnScale[2*i]=1.0/(maxValue-minValue);
columnScale[2*i+1]=-minValue*columnScale[2*i];
}else{
columnScale[2*i]=0.0;
columnScale[2*i+1]=0.5;
}
}
进行测试时，也同步需要归一化的数据，并且每列的线性运算必须相似。为此，可以先定义一种原始的数组vx，长度为segmentation.data. xls的列数，然后再在写入svm_node节点时进行归一化操作，将vx用来测试的代码如下：
void CTest1View::predict(double (&vx)[20]){
//从向量开始算出预测值
if(model==NULL){
return;
}
int probColumnCount=0;//svm训练数据集的维数
int i=0,j=0;
for(i=1;i<20;i++){
if(willCalculateColumns[i]){
probColumnCount++;
}
}
struct svm_node *nx=new struct svm_node[probColumnCount+1];//筛选过的向量
j=0;
for(i=1;i<20 && j<probColumnCount;i++){
if(willCalculateColumns[i]){
nx[j].index=j+1;
nx[j].value=columnScale[2*i]*vx[i]+columnScale[2*i+1];
j++;
}
}
nx[j].index=-1;
//nx[j].value=0;
double predictValue=svm_predict(model,nx);
vx[0]=predictValue;
delete[] nx;
}
对于完整的真彩色bmp图片，在计算的过程中，需要从非边缘中的所有点的3x3邻域内进行多种属性的运算，详细代码在segment函数中，输出的成果按不一样的颜色显示在第二张图中。
3 试验及分析
3.1 试验环境
3.1.1 硬件环境

电脑型号：戴尔 Inspiron N4050 笔记本电脑
处理器：英特尔 第二代酷睿 i3-2350M @ 2.30GHz 双核
主板：戴尔 02JCHC (英特尔 HM67 芯片组)
内存：4 GB ( 三星 DDR3 1333MHz / 昱联 DDR3 1333MHz )
主硬盘：西数 WDC WD10JPVX-75JC3T0 ( 1 TB / 5400 转/分 )
显卡：英特尔 HD Graphics Family ( 1809 MB / 戴尔 )
显示屏：友达 AUO183C ( 14 英寸 )
光驱：东芝-三星 DVD+-RW SN-208BB DVD刻录机
声卡：IDT @ 英特尔 6 Series Chipset 高保真音频
网卡：瑞昱 RTL8105E Family PCI-E FE NIC / 戴尔
3.1.2 软件环境
操作系统：Windows 7 旗舰版 64位 SP1 ( DirectX 11 )
libSVM版本:libSVM 3.1.7
开发工具：Ms Visual C++ 6.0简体中文企业版
开发工具版权：1994-98 Microsoft Corporation
开发工具汉化者：swordxy（辛玉强），WuZuWu（吴祖武）

3.2 试验成果与分析
3.2.1 软件的使用措施
打开程序目录test1下的debug或release文献夹，在这个文献夹中，test1.exe是程序的主文献。exe所在目录下segmentation.data按csv（逗号分隔）的格式储存了训练数据，segmentation.test也按csv的格式储存了测试数据，此外的segmentation.names储存了这个数据集的阐明。
运行test1.exe，先点击文献菜单下的“训练样本”项，在对话框的上方选择需要训练的属性，下方设置的选项包括了gamma值和损失系数c，尚有核函数是线性核还是RBF核，以及与否进行原始数据的归一化。点击“确定”按钮后会生成model result.txt来输出训练的模型。
然后点击文献菜单下的“测试成果”项，根据segmentation.test进行测试，判断程序预测的成果与否与segmentation.test中的成果一致，并弹出对应对话框显示对的率，详细的运行成果保留到了segmentation.out文献中，用来依次显示预测的成果。
点击文献菜单下的“打开图片”项可以进行实际的bmp图像分割，注意图像不能太大。第一张图为原图，预测的成果按不一样的颜色显示在第二张图中，详细的颜色图例为：红：砖；靛蓝：天空；绿：树叶；灰：水泥；蓝：窗户；紫：小路；黄：草地。
再次点击文献菜单下的“训练样本”命令可以重新对分类器进行训练，从而可以获得不一样的预测值。
3.2.2 测试数据集的测试成果分析
如下图所展示，默认选择这些列和参数进行分类器的训练。

训练成果：默认设置，相符1531个，不相符569个，相符率为72.90%。
gamma值为5时，相符1747个，不相符353个，相符率为83.19%。
gamma值为100时，相符1819个，不相符281个，相符率为86.62%。
gamma值为1000时，相符1354个，不相符746个，相符率为64.48%。
gamma值为0.1时，相符1524个，不相符576个，相符率为72.57%。
gamma值为5，损失系数为10时，相符1866个，不相符234个，相符率为88.86%。
gamma值为5，损失系数为0.01时，相符1553个，不相符547个，相符率为73.95%。
只选两个差异平均值和差异两个方差值，gamma值为5，损失系数为10时，相符719个，不相符1381个，相符率为34.24%。
只选两个差异平均值和差异两个方差值，gamma值为1，损失系数为1时，相符600个，不相符1500个，相符率为28.57%。
只选红蓝绿平均和红蓝绿超过，gamma值为5，相符1840个，不相符260个，相符率为87.62%。
此外，每次按同样的设置进行训练，所得到的测试的对的率会有±1%左右的波动。
3.2.3 实际图像的测试成果分析
默认设置值同上，在程序的运行中，椰树海滩图像的各个部分被提成如下图所示的多种部分，图例为：红：砖；靛蓝：天空；绿：树叶；灰：水泥；蓝：窗户；紫：小路；黄：草地。
在默认设置下的成果如下图所示：

选择线性核函数的时候，成果如下图所示：
选择RBF核函数，gamma值为0.5，损失系数为5时，成果如下图所示：
