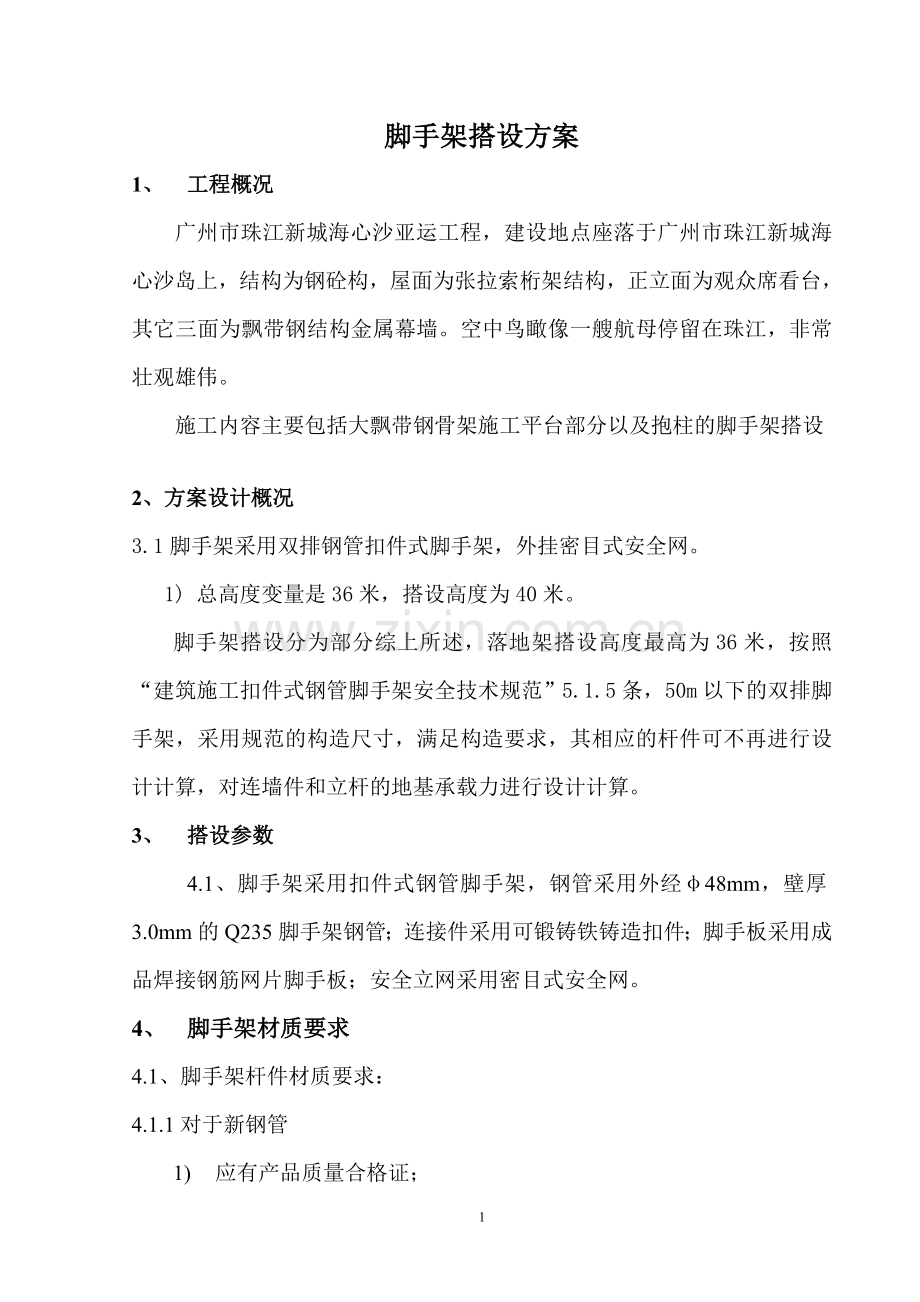

脚手架搭设方案
1、 工程概况
广州市珠江新城海心沙亚运工程,建设地点座落于广州市珠江新城海心沙岛上,结构为钢砼构,屋面为张拉索桁架结构,正立面为观众席看台,其它三面为飘带钢结构金属幕墙。空中鸟瞰像一艘航母停留在珠江,非常壮观雄伟。
施工内容主要包括大飘带钢骨架施工平台部分以及抱柱的脚手架搭设
2、方案设计概况
3.1脚手架采用双排钢管扣件式脚手架,外挂密目式安全网。
1) 总高度变量是36米,搭设高度为40米。
脚手架搭设分为部分综上所述,落地架搭设高度最高为36米,按照“建筑施工扣件式钢管脚手架安全技术规范”5.1.5条,50m以下的双排脚手架,采用规范的构造尺寸,满足构造要求,其相应的杆件可不再进行设计计算,对连墙件和立杆的地基承载力进行设计计算。
3、 搭设参数
4.1、脚手架采用扣件式钢管脚手架,钢管采用外经φ48mm,壁厚3.0mm的Q235脚手架钢管;连接件采用可锻铸铁铸造扣件;脚手板采用成品焊接钢筋网片脚手板;安全立网采用密目式安全网。
4、 脚手架材质要求
4.1、脚手架杆件材质要求:
4.1.1对于新钢管

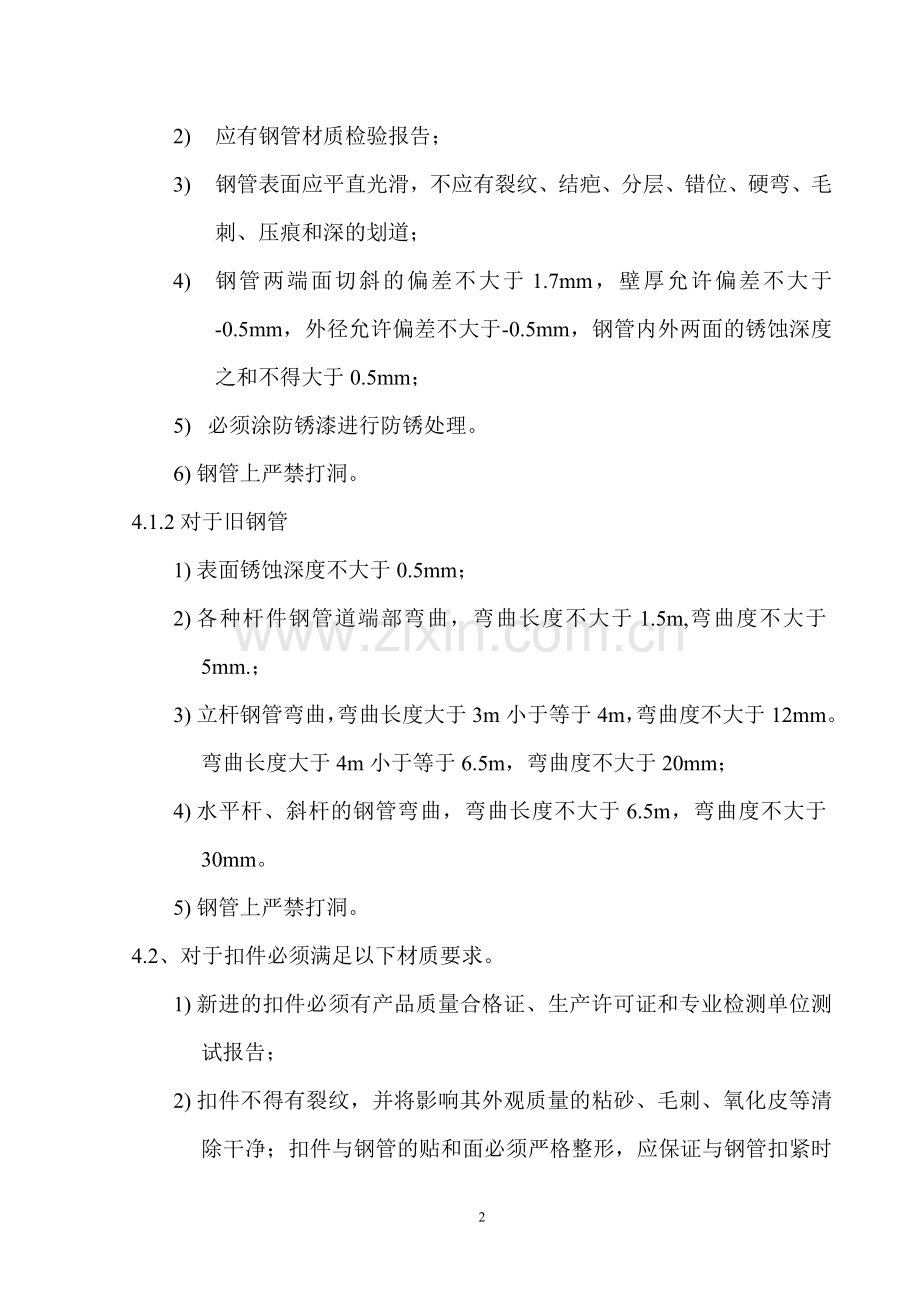

1) 应有产品质量合格证;
2) 应有钢管材质检验报告;
3) 钢管表面应平直光滑,不应有裂纹、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;
4) 钢管两端面切斜的偏差不大于1.7mm,壁厚允许偏差不大于-0.5mm,外径允许偏差不大于-0.5mm,钢管内外两面的锈蚀深度之和不得大于0.5mm;
5) 必须涂防锈漆进行防锈处理。
6) 钢管上严禁打洞。
4.1.2对于旧钢管
1) 表面锈蚀深度不大于0.5mm;
2) 各种杆件钢管道端部弯曲,弯曲长度不大于1.5m,弯曲度不大于5mm.;
3) 立杆钢管弯曲,弯曲长度大于3m小于等于4m,弯曲度不大于12mm。弯曲长度大于4m小于等于6.5m,弯曲度不大于20mm;
4) 水平杆、斜杆的钢管弯曲,弯曲长度不大于6.5m,弯曲度不大于30mm。
5) 钢管上严禁打洞。
4.2、对于扣件必须满足以下材质要求。
1) 新进的扣件必须有产品质量合格证、生产许可证和专业检测单位测试报告;
2) 扣件不得有裂纹,并将影响其外观质量的粘砂、毛刺、氧化皮等清除干净;扣件与钢管的贴和面必须严格整形,应保证与钢管扣紧时接触良好;
3) 扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙应小于1mm,当扣件夹紧钢管时,开口处的最小距离应不小于5mm;
4) 旧扣件使用前应进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换;
5) 扣件应进行防锈处理。
6) 在螺栓拧紧,扭矩达65N.M时,不得发生破坏。
4.3、脚手板采用钢筋网片,钢筋网片用φ6圆钢间距3-4cm排列与Φ12螺纹(做边框和中间加劲钢筋)焊接成900×700的钢筋网片,钢筋网片要求焊接牢固,严重锈蚀的钢筋网片以及焊点脱落的钢筋网片严禁用于架体上。
4.4、安全网,本工程采用密目式安全网,其构造要求必须符合规范要求,同时必须执有安检部门的准用证和出厂检验合格证。
5、 搭设要求
5.1、搭设顺序
落地架搭设顺序:放置纵向扫地杆→立杆→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→第二步纵向水平杆→第二步横向水平杆……按第一步架的作业程序和要求搭设第二步、第三步……→随搭设进程及时装设连墙件和剪刀撑→装设作业层间横杆,铺设脚手板和装设作业层栏杆、挡脚板等围护、封闭设施。
5.2、搭设时注意事项
5.2.1、脚手架立杆接长除顶层顶步可采用搭接外,其余各层各步接头必须采用对接扣件,立杆上的对接扣件应交错布置,两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm,各接头中心至主节点的距离不宜大于步距的1/3,所以底立杆应按立杆接长要求选择不同长度的钢管交错设置,至少应有两种适合的不同长度的钢管作立杆,立杆上下垂直,其垂直度偏差每步不大于±7mm,架体搭设完毕后其垂直度总偏差不大于±100mm;立杆间间距偏差不大于±50mm,横距不大于±20mm。
5.2.2、脚手架大横杆设置在立杆内侧,长度不宜小于3跨,接头采用对接扣件,对接扣件应交错布置,两根相邻大横杆的接头不宜设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm,各接头中心至最近主节点的距离不宜大于纵距地1/3。大横杆一根杆两端水平高差不大于±20mm,同跨内两根大横杆水平高差不大于±10mm,步距偏差不大于±20mm,横距偏差不大于±20mm。
5.2.3、在大横杆与立杆交接处必须设置小横杆,小横杆设置在大横杆下面与立杆扣接,辅设脚手板层在脚手架中间加设一道大横杆扣接在小横杆上,小横杆两端应与立杆牢固扣接,小横杆伸出内外立杆长度根据不同部位不同施工时期定,其伸出原则以结构边离内立杆距离来定,小横杆所在轴线与大横杆所在轴线垂直。内外两头偏位小于±20mm。
5.2.4、剪刀撑的连接采用搭接,搭接长度1米,并用不少于两个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于100mm。剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离不宜大于150mm。一根斜杆除两端与立杆和大横杆扣接外,中间应设2-4个扣接点。剪刀撑斜杆与地面或楼层面夹角为45。-60。。
5.2.5、脚手架外侧设置密目式安全网封闭,安全网设置在外排立杆的里面,密目网必须用合乎要求的塑料篾将网周边每隔450mm(每个环扣间距)系牢在脚手管上。
在架体外侧随架体搭设设置护身栏杆,护身栏杆用钢管与外侧立杆扣牢,护身栏杆高900mm,每隔三步架护身栏杆下设挡脚板,挡脚板用宽180mm旧层板刷蓝白相间油漆与侧立杆绑扎牢固。同时挡脚板应沿脚手板铺设层连续设置。
在架体与结构层间间隙,为防止落物、消除安全隐患,在操作层第二层和第四层也应对此间隙进行封闭。封闭方法是挑出小横杆,在距小横杆端100mm处扣接大横杆,上铺旧层板,用12号铁丝同内立杆和大横杆固定。
5.2.6、在设置第一排连墙件前,应根据结构形式,用钢管从结构洞口固结连墙杆进行临时拉结。
5.2.7、周边脚手架的纵向平杆必须在角部交圈并与立杆连接固定。
5.2.8、脚手架开口部位高度范围内每步架内外立杆间设置斜撑。
6、 防护棚、跑道及其他
6.1安全防护棚
通道口防护棚搭设路线和延伸长度根据现场临建及通道口的实际布置情况确定,但必须符合建筑高度坠落半径的尺寸要求。防护棚立杆纵向间距1.5m,横向间距2.5m~3m(通道宽度不宜小于2.5m),用水平杆连接成防护棚支架,防护棚支架上水平杆两边应伸出立杆各1m(即防护棚两边比通道各宽出1m),防护棚必须设置纵向扫地杆和防护栏杆。防护棚设双层,上下层间距600mm,铺设材料用竹笆板或木方、层板。立杆伸出上层防护棚不小于200mm,双层防护棚之间用安全网维护,上层防护棚四周设180mm高踢脚板。防护棚上严禁堆载。
6.2、跑道
(1)、人行斜道的主要用途是人员的上下通道,在施工电梯安装前,从地面到结构施工层的人行通道或电梯虽已安装,但在结构施工层电梯和结构内疏散楼梯无法安全到达操作层而在脚手架内设置的临时人行通道。
(2)、人行斜道呈“之”字型附着在脚手架上,斜道宽度1m,坡度控制在1:3左右,拐弯处设休息平台,休息平台宽1.2m。人行斜道做成梯步形式,用18mm层板铺设踏步板,踏步规格250×180mm左右,每步踏板上距板边50mm钉防滑条,防滑条宽30mm,厚20mm。
(3)、斜道立杆间距和横杆步距同外架,斜道两侧及平台外围必须沿斜道架高设置剪刀撑,底部扫地杆锁通且设置水平剪刀撑;平台的水平杆与外架的水平杆连通,与架体形成一整体。
(4)、斜道两侧和休息平台设置护身栏杆,护身栏杆下设挡脚板,挡脚板高度180mm;斜道四周用安全网封闭,安全网封闭在立杆的内侧。休息平台安全网转角处用φ30的PVC管或竹竿立在安全网的内侧,用1.2mm镀锌钢丝与斜道外角立杆绑紧,这样安全网转角处登角,安全网张挂平整有型。
6.3运输通道的维护按临边维护;
1) 运输通道最下步立杆必须用钢性垫板支垫,钢性支垫可采用槽钢、钢板等,其厚度通过地基承载力计算确定。上部斜拉卸荷钢丝绳拉接在最外排立杆和通道中部立杆与横杆扣接的接点上且必须兜住横杆和立杆;卸荷钢丝绳拉接位置横杆下面必须按图设置桁架;卸荷钢丝绳与结构附着点必须通穿墙丝杆或吊环预埋连接。
2) 运输通道的两边必须设置连续的剪刀撑;在外架与电梯门、井架门接口位置横杆悬挑出来,必须设置枇杷撑。
3) 通道位置所对应的架体每层结构位置设置钢性连墙件,钢性连墙件设置同外架连墙件。
7、 脚手架防电避雷措施
7.1、脚手架在搭设和使用期间,严禁施工用电线路架设在脚手架上;在脚手架上施工的电焊机、砼振动器等要放在干燥木板上,操作者要戴绝缘手套,穿绝缘鞋,经过脚手架的电线要严格检查,电焊机、振动器外壳要采取保护性接地或接零措施。
7.2、用φ12镀锌钢筋焊接在架体四角的最上层立杆上,其高度不小于1m,并将最上层大横杆全部锁通,形成避雷网格,避雷网接地通过连墙点预埋件和挑梁卡环与结构本身避雷网形成一整体。在施工期间遇有雷击或将有大雷雨时,脚手架上的操作人员应立即离开。
8、 脚手架的安全检查和使用管理
8.1、脚手架搭设人员必须经过上岗教育且具备脚手架操作证。
8.2、脚手架在下列阶段应对其进行检查验收
1)、作业层上施加荷载前;
2)、达到设计高度;
3)、遇有6级以上大风和大雨之后;
4)、停工超过一个月恢复使用前;
5)、脚手架使用一定时期后;
以上时期检查验收,如与安全规范相抵触或安全规范上的规定在此处没提到的,按安全规范执行。
8.3检验主要内容:
1)、立杆挑支架有无松动或脱离情况,钢顶撑是否顶紧,钢丝绳是否松驰;
2)、检验全部节点是否锁紧;
3)、杆件的设置和连接,支撑、门洞桁架等的构造是否符合要求;
4)、安全防护设施是否按设计和规范设置,是否安全可靠;
5)、整架垂直度是否符合要求;
6)、荷载是否超过规定。
8.4、脚手架的使用管理规定
1)、脚手架施工荷载不允许超过2KN/m2,使用人力在架上搬运和安装的构件自重不得大于2.5KN,施工设备单重不得大于1KN,架体上不允许堆放砌块材料和斗车等。
2)、脚手架操作层应确保畅通,严禁上架人员在架面上奔跑、退行,工人在架上作业中应注意自我安全保护和他人的安全,避免发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。
3)、作业人员在架上的最大作业高度应以可进行正常操作为度,严禁在架板上加垫器物或单块脚手板以增加操作高度。
4)、在作业中,禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件和连墙件。确因操作要求需要临时拆除时,必须经主管人员同意,采取相应弥补措施,并在作业完毕后,及时予以恢复。
5)、人员上下脚手架必须走安全防护的出入通道,严禁攀援脚手架上下。
6)、每班工人上架作业时,应先行检查有无影响安全作业的问题存在,在排除和解决后方可开始作业。在作业中发现有不安全的情况和迹象时,应立即停止作业进行检查,解决以后才能恢复正常作业。发现有异常和危险情况时,应立即通知所有架上人员撤离。
7)、在每步架的作业完成后,必须将架上剩余材料物品移至室内,每日收工前应清理架面,及时清理落入安全网内的材料和物品。在任何情况下,严禁自架上向下抛掷材料物品和倾倒垃圾。
9、脚手架的拆除
1) 当脚手架使用完成后,拆除前应对脚手架作一次全面检查,清除所有多余物件,并设立拆除区,禁止人员进入;
2) 拆除顺序自上而下逐层拆除,不容许上、下两层同时拆除;
3) 连墙件只能在拆到该层时才允许拆除,严禁在拆架前先拆起连墙作用的部件,分段拆除高差不应大于2步,如高差大于2步,应增设连墙件加固;
4) 当脚手架拆至下部最后一根长立杆的高度(约6.5m)时,应先在适当位置搭设临时抛撑加固后,再拆除;
5) 在拆除过程中,应做好配合,协调动作,禁止单人进行拆除较重杆件等危险性作业;
6) 拆除的构件应用吊具吊下,或人工递下,严禁抛掷;
7) 拆除的物件应及时分类堆放,以便运输、保管。
10、脚手架安全管理
1) 脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工。上岗人员应定期体检,合格者方可持证上岗。
2) 搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
3) 脚手架的购配件质量与搭设质量应按规定进行检查验收,合格后方准使用。
4) 作用层上的施工荷载应符合设计要求,不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上;严禁悬挂起重设备。
5) 当有六级及六级以上大风和雾、雨天气时应停止脚手架搭设与拆除作业。雨后上架作业应有防滑措施。
6) 脚手架使用期间,严禁拆除主节点处的纵、横向水平杆,纵、横向扫地杆,连墙件。
7) 在脚手架上进行电、气焊作业时,必须有防火措施和专人看守。
8) 脚手架接地、避雷措施按《施工现场临时用电安全技术规范》的有关规定执行。
9) 搭设拆除脚手架时,地面应设围栏和警戒标志,并派专人看守,严禁非操作人员入内。
11、脚手架的外观形象要求
12.1、脚手架的安全立网必须绷紧,张挂平整,锁扣间距150mm,安全网转角处按5.4.1要求处理,在转角处要求登角。
12.2、脚手架立杆、横杆均刷橙色防锈漆,剪刀撑刷色号为C100M30的蓝色油漆。
12.3、凡露于安全立网外的挡脚板和通道内侧的挡脚板,必须按3.5的要求刷蓝白相间的油漆。安全立网外的挡脚板从第一步架封闭层开始,每隔四步架设一道,挡脚板必须沿外架连续设置。
13、附图
1) 铝板脚手架立面示意图
2) 大飘带钢骨架施工平台示意图
3) 正立面抱柱脚手架示意图
4) 抱柱脚手架剖面图1-1
5) 抱柱脚手架剖面图2-2
22
附图1
附图2
附图3
附图4:
附图5
附图6
安全网登角示
落地架计算书
按最高搭设高度40米计算
-、挑架搭设参数
1. 立杆横距800mm
2. 立杆纵距1500mm
3. 步距1800mm
4. 连接件布置,三根立杆,三步距设一个刚性连接件,连接件覆盖面积4.5×5.4m
二、荷载
1. 每米立杆结构自重标准值gk=0.033KN/m
2. 钢筋网片自重标准值gk1=0.11KN/m2
3. 挡脚板自重标准值gk2=0.14KN/m
4. 安全网自重标准值gk3=0.002KN/m2
5. 结构施工均布活荷载标准值qk1= 3KN/m2
6. 装修施工均布活荷载标准值qk2= 2KN/m2
三、其它
1. 钢材抗拉、抗压、抗弯强度设计值f=205 N/mm2
四、验算
1、立杆地基基础验算
依据“建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001”
作用在立杆上的竖向力
N=1.2∑恒载+0.85×1.4∑活载
N=1.2×(gk×40m×1.5 m+gk1×0.8 m×1.5 m×8步×0.5+gk2×1.5 m×4步+gk3×40m×1.5)+0.85×1.4×qk1×0.8 m×1.5 m×2层×0.5
=1.2×(0.033×40×1.5+0.11×0.8×1.5×8×0.5+0.14×1.5×4+0.002×30×1.5)+0.85×1.4×3×0.8×1.5×2×0.5
=8.41KN
立杆下垫层板,尺寸为1×0.2m,单根立杆层板面积为0.5×0.2
A=0.5×0.2=0.1㎡
立杆基础底面平均压力
p=N/A…………………①
P=8.41/0.1
=84.1 kpa
fg地基承载力设计值
fg=kc×fgk……………②
fgk地基承载力标准值(查建筑施工手册,本工程为砂土取340kpa)
kc=脚手架承载力调整系数,取0.4
fg=kc×fgk
=0.4×340=136 kp
由①、②式可得
p≤fg
∴立杆地基承载力满足要求
2、大飘带钢骨架施工平台脚手架稳定验算
①按40米高脚手架进行分段卸荷,折合步数:40/2=20步。实际高度为41.6m。
考虑两个作业层同时施工QK=2×2.0KN/ m2。查荷载标准值Nqk=7.5KN
一步一个纵距附设扣件及物品重力:NGK2=1.715KN
则底层钢管轴心压力:N=1.2(n*NGK1+NGK2)+1.4NQK=1.2(20×0.453+1.715)+1.4×7.5=23.4KN
②计算Ф值:由Lb=0.8m H1=3-4m(连墙件垂直距离即是抱柱部分至飘台架体)取H1=3.8m入x=3.8/Lb/2=3.8/0.4=9.5
查表取:ц=20 入0x=20×9.5=190 则Ф=0.199
KA=0.85 KH=0.8钢管截面积A=4.42cm2
故N/ФA=23.4×103÷0.199×2×4.24×100=138.3N/mm2
说明脚手架稳定能满足要求.
3、抱柱脚手架立杆的稳定性计算
立杆的轴向压力设计值 :N =11.666 kN;
计算立杆的截面回转半径 :i = 1.58 cm;
计算长度附加系数参照《扣件式规范》表5.3.3得 :k = 1.155 ;
计算长度系数参照《扣件式规范》表5.3.3得 :μ = 1.500 ;
计算长度 ,由公式 lo = kμh 确定 :l0 = 3.119 m;
长细比 Lo/i = 197.000 ;
轴心受压立杆的稳定系数φ,由长细比 lo/i 的计算结果查表得到 :φ= 0.186 ;
立杆净截面面积 : A = 4.24 cm2;
立杆净截面模量(抵抗矩) :W = 1.72 cm3;
钢管立杆抗压强度设计值 :[f] =205.000 N/mm2;
σ = 13830.000/(0.186×424.000)=175.365 N/mm2;
立杆稳定性计算 σ = 175.365 N/mm2 小于 立杆的抗压强度设计值 [f] = 205.000 N/mm2,满足要求!
考虑风荷载时,双立杆的稳定性计算公式
立杆的轴心压力设计值 :N =11.170 kN;
计算立杆的截面回转半径 :i = 1.58 cm;
计算长度附加系数参照《扣件式规范》表5.3.3得 : k = 1.155 ;
计算长度系数参照《扣件式规范》表5.3.3得 :μ = 1.500 ;
计算长度 ,由公式 l0 = kuh 确定:l0 = 3.119 m;
长细比: L0/i = 197.000 ;
轴心受压立杆的稳定系数φ,由长细比 lo/i 的结果查表得到 :φ= 0.186
立杆净截面面积 : A = 4.24 cm2;
立杆净截面模量(抵抗矩) :W = 1.72 cm3;
钢管立杆抗压强度设计值 :[f] =205.000 N/mm2;
σ = 11170/(0.186×424.000)+85249.5/1720.000 = 190.37 N/mm2;
立杆稳定性计算 σ = 196.767 N/mm2 小于 立杆的抗压强度设计值 [f] = 205.000 N/mm2,满足要求!
