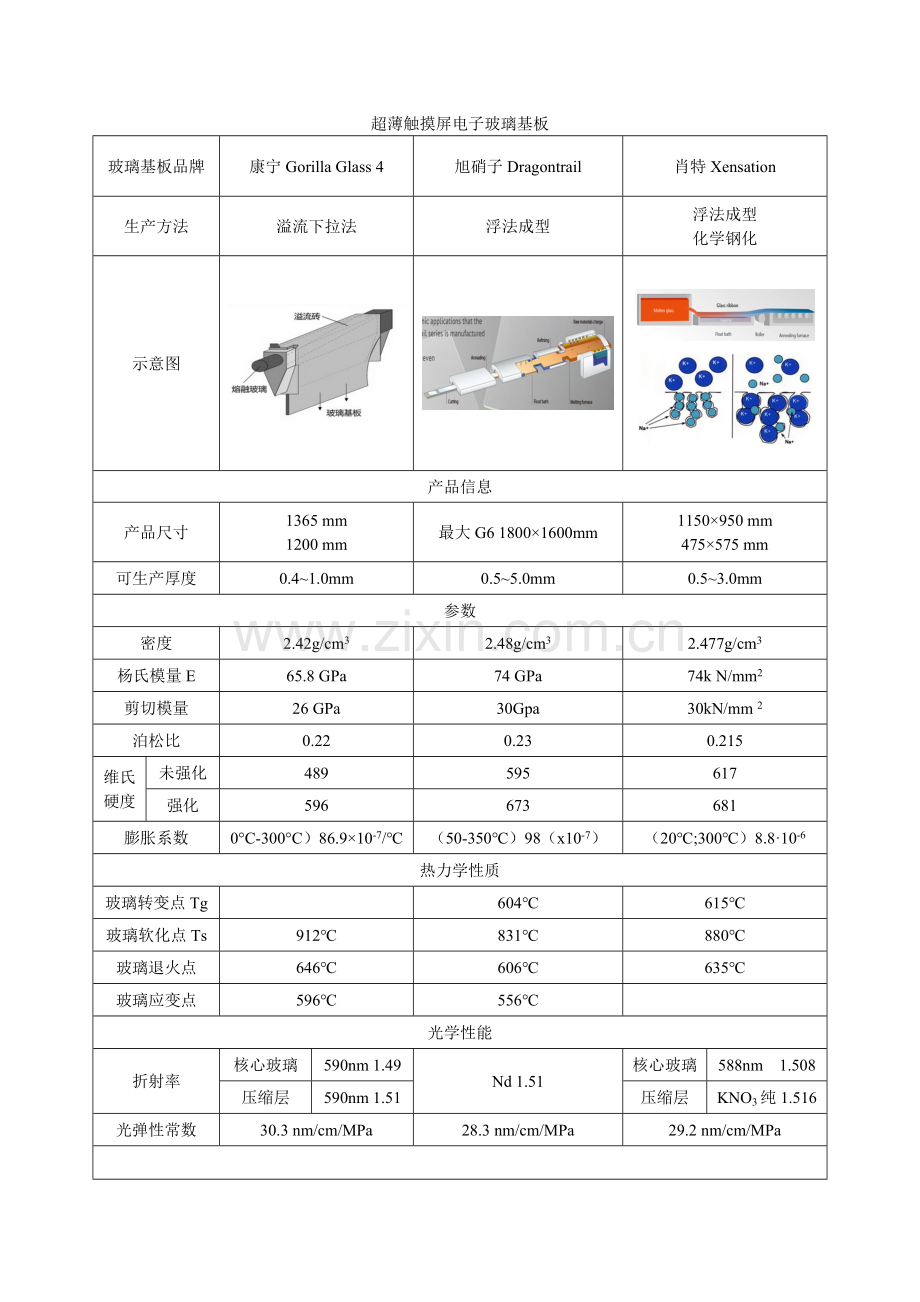

超薄触摸屏电子玻璃基板玻璃基板品牌康宁Gorilla Glass 4 旭硝子Dragontrail 肖特Xensation 生产方法溢流下拉法浮法成型浮法成型化学钢化示意图产品信息产品尺寸 1365 mm 1200 mm 最大G6 1800×1600mm 1150×950 mm 475×575 mm 可生产厚度 0.4~1.0mm 0.5~5.0mm 0.5~3.0mm 参数密度 2.42g/cm3 2.48g/cm3 2.477g/cm3 杨氏模量E 65.8 GPa 74 GPa 74k N/mm2 剪切模量 26 GPa 30Gpa 30kN/mm 2 泊松比 0.22 0.23 0.215 维氏硬度未强化 489 595 617 强化 596 673 681 膨胀系数 0°C-300°C）86.9×10-7/℃ （50-350℃）98（x10-7）（20℃;300℃）8.8·10-6 热力学性质玻璃转变点Tg 604℃ 615℃ 玻璃软化点Ts 912℃ 831℃ 880℃ 玻璃退火点 646℃ 606℃ 635℃ 玻璃应变点 596℃ 556℃ 光学性能折射率核心玻璃 590nm 1.49 Nd 1.51 核心玻璃 588nm 1.508 压缩层 590nm 1.51 压缩层 KNO3纯1.516 光弹性常数 30.3 nm/cm/MPa 28.3 nm/cm/MPa 29.2 nm/cm/MPa Corning® Gorilla® Glass产品信息（第一代产品）成品尺寸最大长度 1365 mm @ 1 mm thickness 1200 mm @ 2 mm thickness 厚度(mm) 2.0, 1.5, 1.0, 0.7, 0.55 粘度软化点（107.6 poises） 896˚C 退火点（1013.2 poises） 627˚C 应变点（1014.7 poises） 573˚C 力学性能密度 2.39g/cm3 杨氏模量 68 GPa 泊松比 0.22 剪切模量 27.9 GPa 维氏硬度（200g load）未强化 551Kgf/mm2 强化 654 Kgf/mm2 断裂韧性 0.69 MPam0.5 热力学性质膨胀系数（0-300℃） 75.5 × 10-7/˚C 光学性能折射率（590 nm）核心指数（无离子交换） 1.50 压缩层 1.51 化学强化压应力 ≥650 MPa @ 40 µm应力层应力层深度 ≥40 µm 玻璃划伤实验 Corning® Gorilla® Glass 4产品信息（第四代，最新产品）优点 l 保留使用后增强强度 l 高耐划伤和锋利接触伤害 l 提高抗摔伤性能 l 优异的表面质量应用 l 电子显示器的理想保护盖： -智能手机 -笔记本电脑和平板电脑屏幕 -移动设备 l 触摸屏设备 l 光学元件 l 高强度玻璃制品生产规格 0.4~1.0mm 粘度 l 软化点（107.6poises） 912°C l 退火点（1013.2poises） 646°C l 应变点（1014.7poises） 596°C 性能 l 密度 2.42g/cm3 l 杨氏模量 65.8 GPa l 泊松比 0.22 l 剪切模量 26 GPa l 维氏硬度（200g load）未加强 489Kgf/mm2 加强 596 Kgf/mm2 l 断裂韧性0.67MPa m0.5 l 膨胀系数（0°C - 300°C）86.9×10-7/℃ 化学强化 l 性能：表面压应力＞850MPa，应力层深度＞50μm 光性能 l 折射率（590 nm）核心玻璃** 1.49 压缩层 1.51 l 光弹性常数 30.3 nm/cm/MPa *核心指标是基于FSM的测量由于离子交换条件是不受影响化学稳定性化学稳定性测试是通过玻璃浸渍在溶剂中每单位面积的损失来进行测量的，测试值与测试环境有关*。溶剂时间温度（℃）重量损失（mg/cm2) HCl 24hrs 95 34.7 NH4F:HF-10% 20min 20 3.3 HF-10% 20min 20 39.4 NaOH-5% 6hrs 95 5.9 电性能频率（MHz）介电常数损耗角正切值 54 7.89 0.026 163 7.77 0.024 272 7.70 0.024 381 7.66 0.024 490 7.63 0.023 599 7.60 0.024 912 7.43 0.024 1499 7.39 0.025 1977 7.37 0.025 2466 7.34 0.026 2986 7.33 0.027 压力（15psi）磨损实验 1psi（磅力/英寸2）=6.895 kPa（千帕）旭硝子龙迹玻璃工艺：浮法密度：2.48g/cm3 杨氏模量：74 剪切模量：30Gpa 泊松比：0.23 维氏硬度（强化前）：595 维氏硬度（强化后）：673 热膨胀系数（x10-7）：98（50-350℃）玻璃转化温度（Tg）：604℃ 软化点：831℃ 退火点：606℃ 应变点：556℃ 折射率：1.51 光弹性常数（nm/cm MPa）：28.3 应力层深度：30-45μm 表面应力值：600Mpa 体积电阻率：8.4 介电常数：频率/Hz 介电常数损耗角正切 1M 7.3 0.032 10M 7.3 0.032 54M 7.1 0.028 490M 7.0 0.029 912M 7.0 0.030 耐酸碱性：化学试剂质量损耗（mg/cm3）蚀刻量(μm/cm2) HCl 0.1 mol/l 90°,20hr 0.03 0.01 NaOH 0.1 mol/l 90°,20hr 0.56 0.14 HF 5% 25°,20min 11.76 2.92 BHF 1:9 25°,20min 0.98 0.24 透过率(0.7mm厚度）：抗弯强度：抗划伤能力：采用金刚石尖划伤，尖尺寸：R=50um，划伤速度：2mm/s SCHOTT Xensation® Cover Xensation®盖板玻璃是通过浮法生产的铝硅酸玻璃，具有良好的机械冲击强度、弯曲和耐划性能。这种特种玻璃被设计为通过离子交换技术的化学强化法来达到触摸品设备所需要的强度，是为其提供坚固耐用的轻质玻璃解决方案。热性能导热λ（25℃） 0.96W/(m·K) 比热容量Cp（20℃；100℃） 0.89KJ/(Kg·K) 平均线热膨胀系数（20℃；300℃） 8.8·10-6K-1 转变点Tg 615℃ 退火点（1013 dPas） 635℃ 软化点（107.6 dPas） 880℃ 工作点（104 dPas） 1265℃ 化学性质耐水解 DIN ISO 719 Class HGB 1 耐酸性 DIN 12116 Class S 4 耐碱性 DIN ISO 695 Class A 1 光学性质折射率 588nm (nd) 633nm 780nm 核心玻璃 1.508 1.506 1.502 压缩层 KNO3 纯 1.516 1.514 1.510 透过率（玻璃厚度0.7mm） 840nm ＞91.5% 560nm ＞91.5% 380nm ＞90% 光弹性常数 29.2 nm/cm/MPa 电性能频率介电常数损耗角正切值 MHz ε tanδ 1 7.74 0.011 54 7.49 0.008 480 7.40 0.009 825 7.38 0.010 912 7.38 0.010 1977 7.35 0.012 2170 7.35 0.012 2986 7.34 0.012 体积电阻率ρD交流50Hz υ = 250 °C 1.5×106ϐ•cm υ = 350 °C 8.9×104ϐ•cm 生产尺寸产品尺寸 1150×950 mm 475×575 mm 厚度 0.5 - 3.0 mm 力学性能密度 2.477g/cm3 杨氏模量E 74kN/mm2 泊松比 0.215 剪切模量 30kN/mm 2 努氏硬度HK 0.1/20 非强化 534 加强 639 维氏硬度hv0.2/20 非强化 617 加强 681 化学强化压应力 capable > 900 MPa 深度层 capable > 50 μm 四点弯曲强度 cap. > 800 MPa
