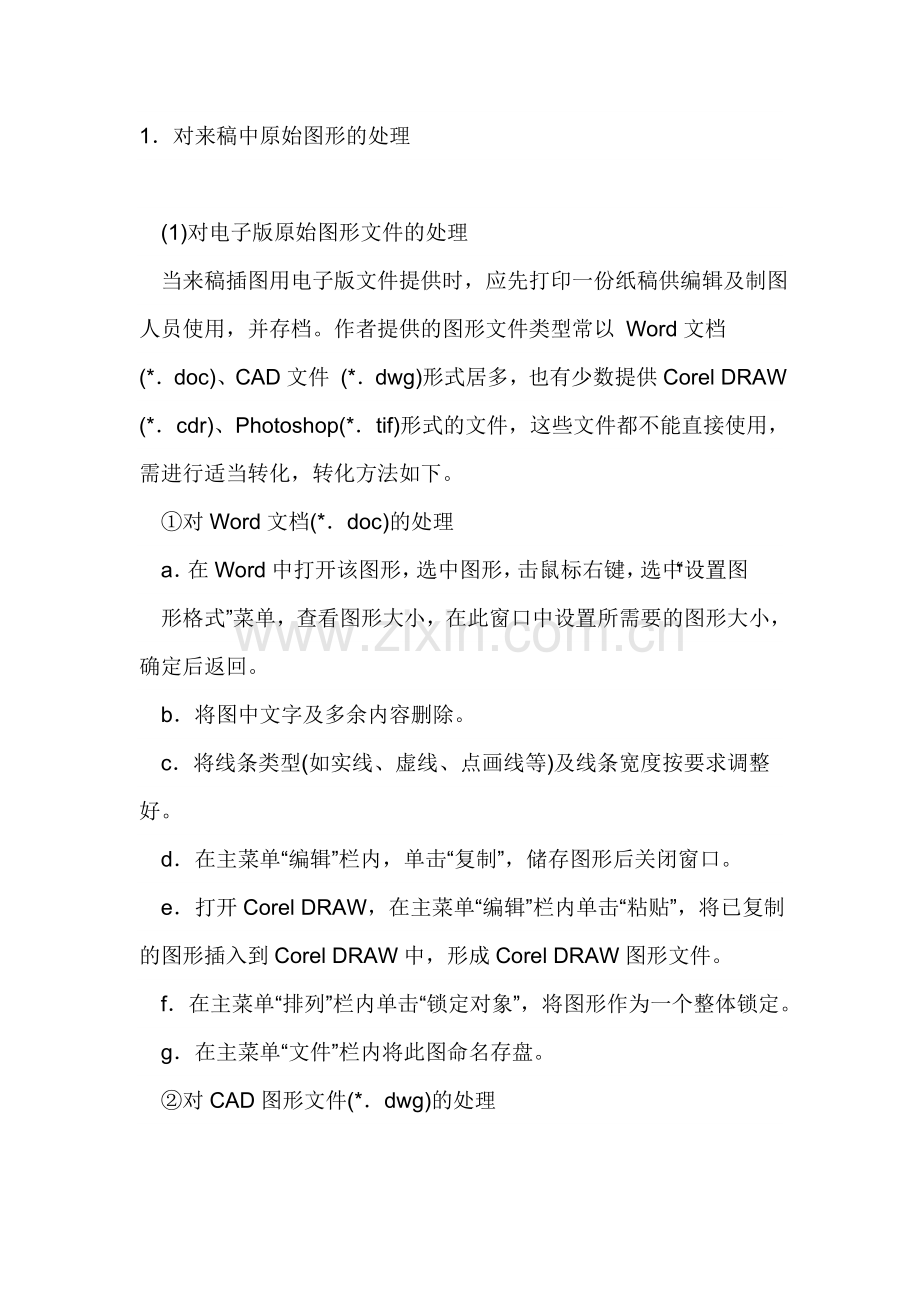

1．对来稿中原始图形的处理

(1)对电子版原始图形文件的处理
当来稿插图用电子版文件提供时，应先打印一份纸稿供编辑及制图人员使用，并存档。作者提供的图形文件类型常以 Word文档(*．doc)、CAD文件 (*．dwg)形式居多，也有少数提供Corel DRAW (*．cdr)、Photoshop(*．tif)形式的文件，这些文件都不能直接使用，需进行适当转化，转化方法如下。
①对Word文档(*．doc)的处理
a．在Word中打开该图形，选中图形，击鼠标右键，选中“设置图󈟖󈟖形格式”菜单，查看图形大小，在此窗口中设置所需要的图形大小，确定后返回。
b．将图中文字及多余内容删除。
c．将线条类型(如实线、虚线、点画线等)及线条宽度按要求调整好。
d．在主菜单“编辑”栏内，单击“复制”，储存图形后关闭窗口。
e．打开Corel DRAW，在主菜单“编辑”栏内单击“粘贴”，将已复制的图形插入到Corel DRAW中，形成Corel DRAW图形文件。
f．在主菜单“排列”栏内单击“锁定对象”，将图形作为一个整体锁定。
g．在主菜单“文件”栏内将此图命名存盘。

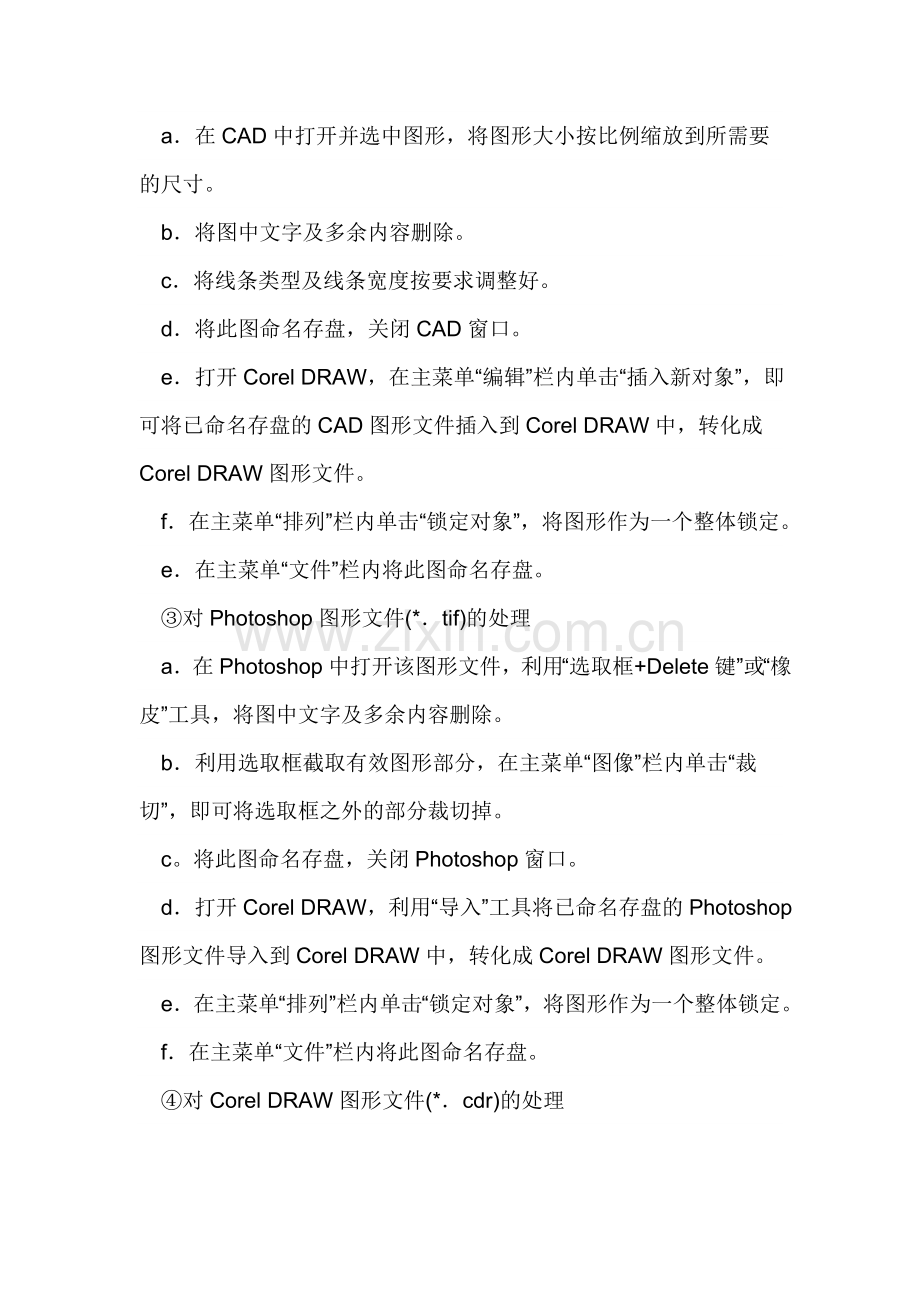

②对CAD图形文件(*．dwg)的处理
a．在CAD中打开并选中图形，将图形大小按比例缩放到所需要的尺寸。
b．将图中文字及多余内容删除。
c．将线条类型及线条宽度按要求调整好。
d．将此图命名存盘，关闭CAD窗口。
e．打开Corel DRAW，在主菜单“编辑”栏内单击“插入新对象”，即可将已命名存盘的CAD图形文件插入到Corel DRAW中，转化成Corel DRAW图形文件。
f．在主菜单“排列”栏内单击“锁定对象”，将图形作为一个整体锁定。
e．在主菜单“文件”栏内将此图命名存盘。
③对Photoshop图形文件(*．tif)的处理
a．在Photoshop中打开该图形文件，利用“选取框+Delete键”或“橡皮”工具，将图中文字及多余内容删除。
b．利用选取框截取有效图形部分，在主菜单“图像”栏内单击“裁切”，即可将选取框之外的部分裁切掉。
c。将此图命名存盘，关闭Photoshop窗口。
d．打开Corel DRAW，利用“导入”工具将已命名存盘的Photoshop图形文件导入到Corel DRAW中，转化成Corel DRAW图形文件。
e．在主菜单“排列”栏内单击“锁定对象”，将图形作为一个整体锁定。
f．在主菜单“文件”栏内将此图命名存盘。
④对Corel DRAW图形文件(*．cdr)的处理
当来稿插图为Corel DRAW图形文件时，即可省去上述转化操作，直接在Corel DRAW中打开该图形文件，利用“选取框+Delete键”，将图中文字及多余内容删除，在主菜单“文件”栏内将此图命名存盘。
(2)对手绘原始图形的处理
受条件所限，有少数来稿的插图为手绘图形。这些图形的效果普遍较差，不符合出版要求，需要重新描图后进行编辑加工。一般可采取以下两种方法进行处理。
①对于线条不复杂或不需要精确尺寸的示意图之类的简单图形，可参照原始图纸，直接在Corel DRAW中重新绘制(描图)。描完后用“锁定对象”命令将此图形整体锁定，然后命名存盘。
②对于线条复杂或相互对应尺寸要求较精确的图形，可用扫描仪对原始图纸进行扫描，得到Photo- shop图形文件后，再按前文相关方法进行处理。

2．在Corel DRAW中编辑图形

在上述转化工作完成后，即可打开Corel DRAW窗口对插图进行进一步的修改、完善，主要有两方面的工作要做。
(1)增补线条或信息
打开图形文件，可进行线条(如引线)或信息(如加粗、箭头、填充、旋转、倾斜)的增加、补充操作。因为文字不能压线、压图，所以在植字之前应尽量将图形全部完成。
(2)植字
当图形做好后，即可开始植字。文字内容应参照原始纸稿，力求简洁明了。在主菜单的“文本”栏内选取“文本格式化”，设置文本的字体和大小。一般文字大小设置为7．5pt(相当于6号字)即可，与此相对应的上下角标为4～4．5pt。当植入的文本有错误时，可用“文本”菜单里的“文本编辑”进行修改。需要竖排或倾斜时，可用“排列”菜单里的“旋转”或“倾斜”进行修改。文本的位置可用鼠标拖动来调整。
整个插图内容编辑完成后，储存为*．cdr图形文件。然后利用“导出”工具将该图形文件导入到 Photoshop中，形成Photoshop图形文件，导出时分辨率取600 psi即可满足要求。导出完成后关闭Corel DRAW窗口。

3．检查Photoshop图形文件

打开上述经导出产生的Photoshop图形文件，在主菜单的“图像”栏内选择“图像大小”，查看图形大小是否满足要求，若大于所需要的尺寸，则返回主菜单窗口，在“图像”栏内选择“裁切”，利用选取框选中图形有效部分，将四周多余部分裁切掉，使图形大小在规定的尺寸范围之内。检查图形无误且效果满意后存盘。此图即是该插图的Photoshop成果图形文件，供方正排版系统插入图片时引用。此时，应在主菜单的“图像”栏内选择“图像大小”，查看最终图形的尺寸(图片高度和宽度)，并记录下此数据，以便下一步编写方正排版系统小样文件的插入图片注解。

4．在方正排版系统的小样文件中插入图片

若某插图的Photoshop成果图形文件名为aaa． tif，图片高60 mm，宽70 mm，则在编写方正排版系统小样文件时，在正文中需要插入图片的位置处，编写插入图片注解〖TPaaa，+60mm。70mm，BP〗，方正排版系统在运行时即会自动将该图片插入到相应的位置，发排时即可输出图文并茂的成品文件。

5．建议

作者提供的插图原始文件是编辑加工、排版处理的基础，在一定程度上决定插图排版效率和质量。为了提高编辑的工作效率和插图的出版质量，编辑部在给作者提出投稿和修改稿要求时，应重视对插图质量的要求，建议考虑以下几点：
(1)鉴于微机应用的普及，一般情况下应尽量采用计算机绘图，并提供电子版文件。
(2)对图幅大小、线型种类、各种线型的线条宽度等项目应提出明确、具体要求。
(3)插图的原始文件宜采用较通用的、兼容性较好的软件绘制，如Word文档(*．doc)、CAD文件 (*．dwg)、Corel DRAW(*．cdr)文件。Photoshop (*．tif)文件在缩放过程中失真较严重，不便于修改，故一般情况下不推荐使用。CorelDRAW(*． cdr)文件不需转化，可直接进行编辑修改，所以提倡采用该格式的图形文件。
