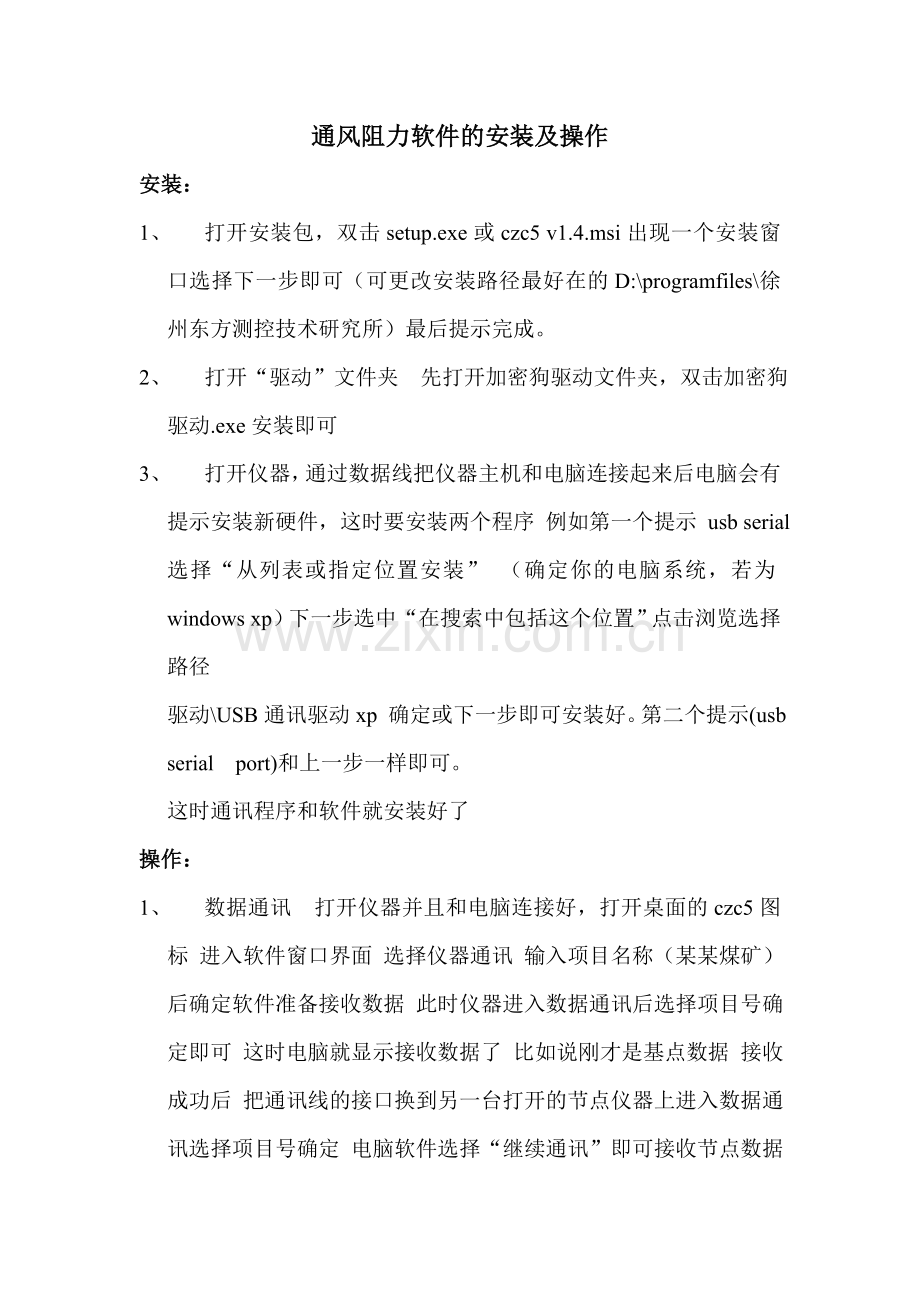

通风阻力软件的安装及操作
安装：
1、 打开安装包，双击setup.exe或czc5 v1.4.msi出现一个安装窗口选择下一步即可（可更改安装路径最好在的D:\programfiles\徐州东方测控技术研究所）最后提示完成。
2、 打开“驱动”文件夹 先打开加密狗驱动文件夹，双击加密狗驱动.exe安装即可
3、 打开仪器，通过数据线把仪器主机和电脑连接起来后电脑会有提示安装新硬件，这时要安装两个程序 例如第一个提示 usb serial 选择“从列表或指定位置安装” （确定你的电脑系统，若为windows xp）下一步选中“在搜索中包括这个位置”点击浏览选择路径
驱动\USB通讯驱动xp 确定或下一步即可安装好。第二个提示(usb serial port)和上一步一样即可。
这时通讯程序和软件就安装好了
操作：
1、 数据通讯 打开仪器并且和电脑连接好，打开桌面的czc5图标 进入软件窗口界面 选择仪器通讯 输入项目名称（某某煤矿）后确定软件准备接收数据 此时仪器进入数据通讯后选择项目号确定即可 这时电脑就显示接收数据了 比如说刚才是基点数据 接收成功后 把通讯线的接口换到另一台打开的节点仪器上进入数据通讯选择项目号确定 电脑软件选择“继续通讯”即可接收节点数据了

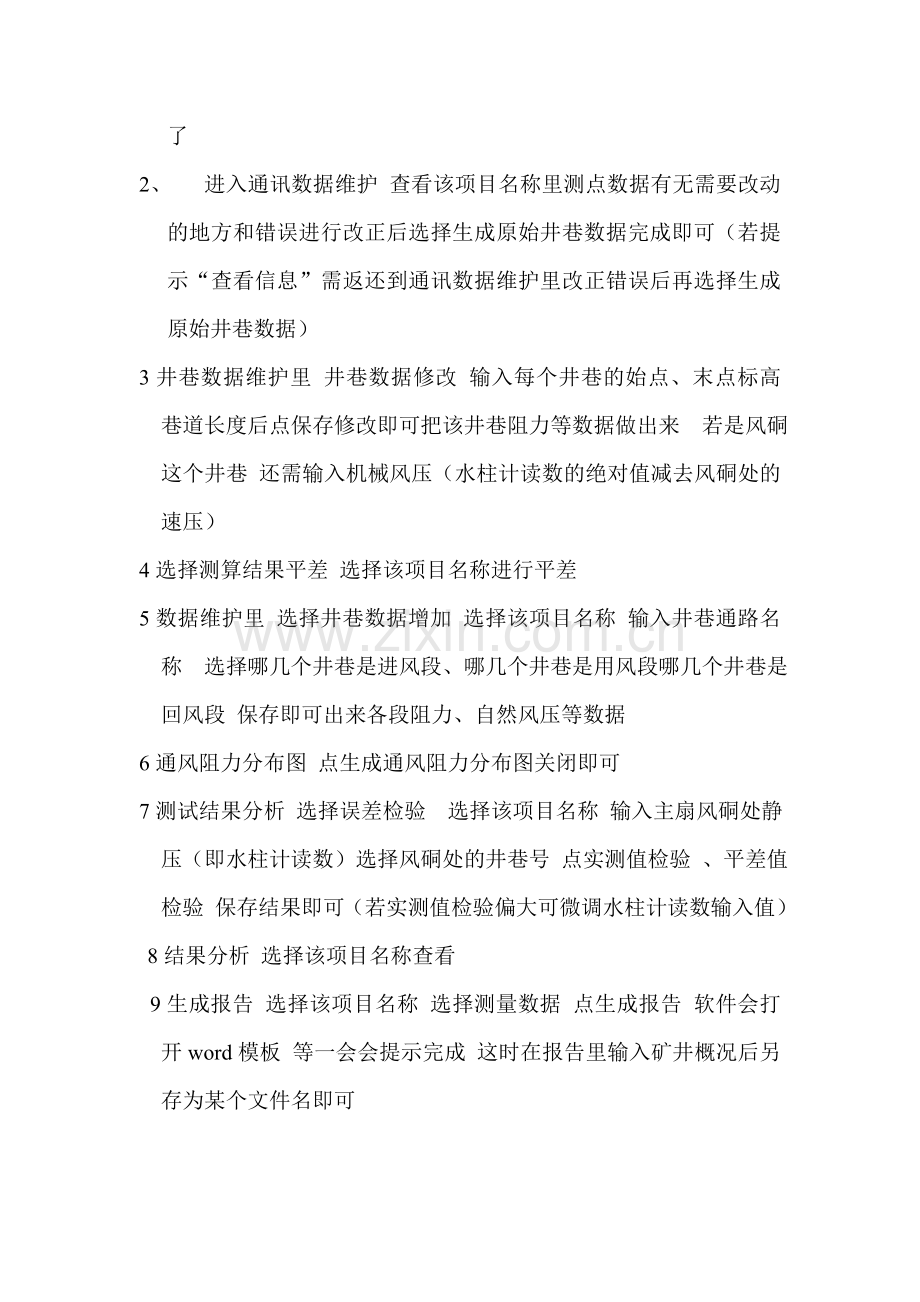

2、 进入通讯数据维护 查看该项目名称里测点数据有无需要改动的地方和错误进行改正后选择生成原始井巷数据完成即可（若提示“查看信息”需返还到通讯数据维护里改正错误后再选择生成原始井巷数据）
3井巷数据维护里 井巷数据修改 输入每个井巷的始点、末点标高 巷道长度后点保存修改即可把该井巷阻力等数据做出来 若是风硐这个井巷 还需输入机械风压（水柱计读数的绝对值减去风硐处的速压）
4选择测算结果平差 选择该项目名称进行平差
5数据维护里 选择井巷数据增加 选择该项目名称 输入井巷通路名称 选择哪几个井巷是进风段、哪几个井巷是用风段哪几个井巷是回风段 保存即可出来各段阻力、自然风压等数据
6通风阻力分布图 点生成通风阻力分布图关闭即可
7测试结果分析 选择误差检验 选择该项目名称 输入主扇风硐处静压（即水柱计读数）选择风硐处的井巷号 点实测值检验 、平差值检验 保存结果即可（若实测值检验偏大可微调水柱计读数输入值）
8结果分析 选择该项目名称查看
9生成报告 选择该项目名称 选择测量数据 点生成报告 软件会打开word模板 等一会会提示完成 这时在报告里输入矿井概况后另存为某个文件名即可
