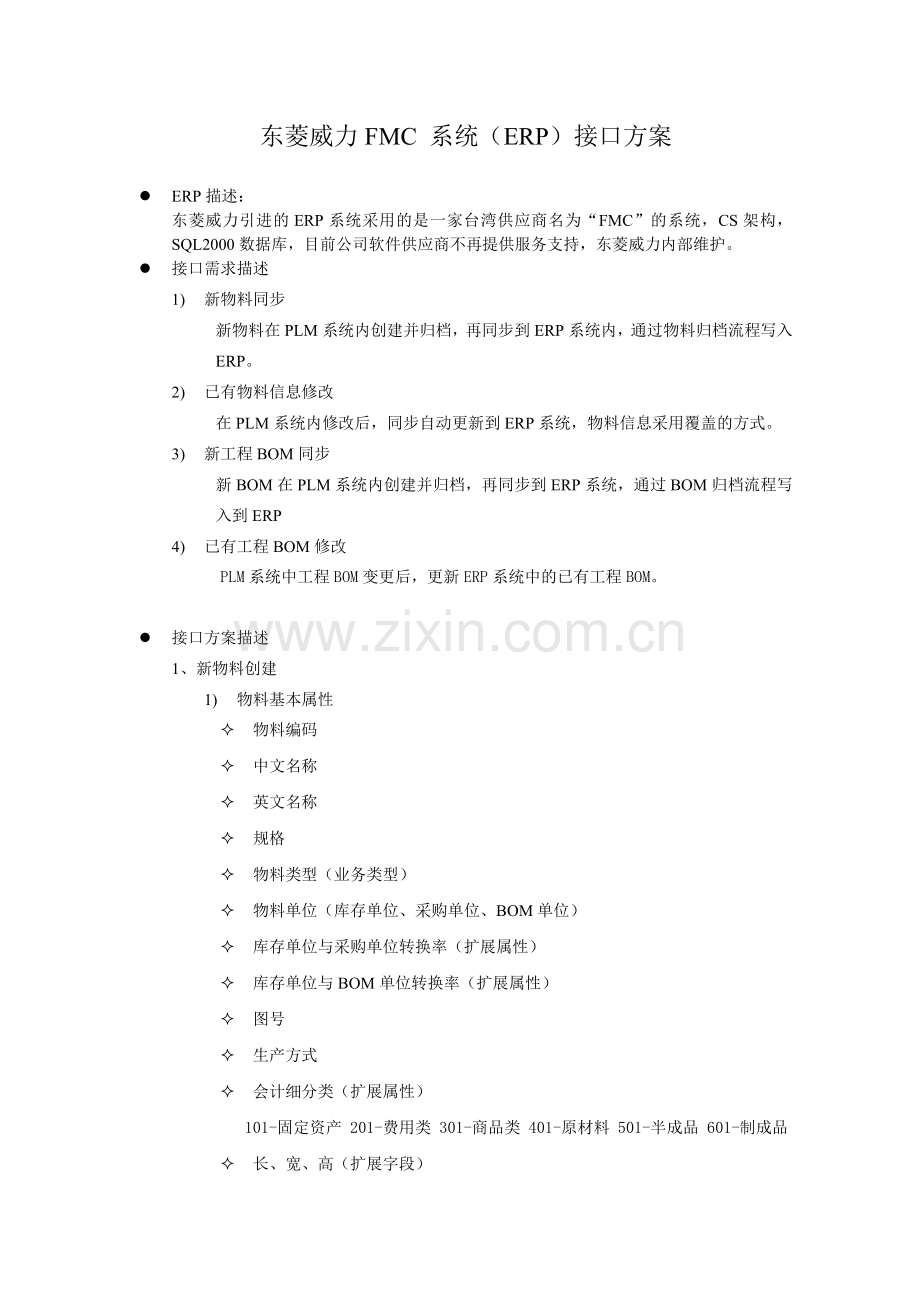

东菱威力FMC 系统（ERP）接口方案 l ERP描述：东菱威力引进的ERP系统采用的是一家台湾供应商名为“FMC”的系统，CS架构，SQL2000数据库，目前公司软件供应商不再提供服务支持，东菱威力内部维护。 l 接口需求描述 1) 新物料同步新物料在PLM系统内创建并归档，再同步到ERP系统内，通过物料归档流程写入ERP。 2) 已有物料信息修改在PLM系统内修改后，同步自动更新到ERP系统，物料信息采用覆盖的方式。 3) 新工程BOM同步新BOM在PLM系统内创建并归档，再同步到ERP系统，通过BOM归档流程写入到ERP 4) 已有工程BOM修改 PLM系统中工程BOM变更后，更新ERP系统中的已有工程BOM。 l 接口方案描述 1、新物料创建 1) 物料基本属性 ² 物料编码 ² 中文名称 ² 英文名称 ² 规格 ² 物料类型（业务类型） ² 物料单位（库存单位、采购单位、BOM单位） ² 库存单位与采购单位转换率（扩展属性） ² 库存单位与BOM单位转换率（扩展属性） ² 图号 ² 生产方式 ² 会计细分类（扩展属性） 101-固定资产 201-费用类 301-商品类 401-原材料 501-半成品 601-制成品 ² 长、宽、高（扩展字段） ² 净重、毛重 ² 料品类别（扩展属性） 1 固定资产 2 费用类 3 商品类 4 原材料 5 半成品 6 制成品 2）物料和BOM写入ERP成功后，需在PLM系统中进行标识。如果物料料号写入成功，则将料号的写入标识设为：“物料已转入ERP”，如果BOM写入成功，则将成品或半成品料号的写入标识设为：“BOM已转入ERP”，同时记录写入时间，且需按物料版本进行分别标识 3）物料维护员在PLM系统中创建物料，所有物料都通过物料申请流程进行创建，并在流程中写入ERP系统。研发申请物料维护员审核 PLM系统建立新物料，写入ERP 2、已有物料属性信息变更物料属性修改完成后，经过审核流程审核后，通过接口程序自动修改ERP中物料的对应字段信息。物料在ERP系统中除更新字段外别的字段内容保持不变。 3、新建工程BOM 1）产品结构（BOM）在PLM系统中创建，PLM系统中产品BOM结构是多层结构。 2） PLM系统中BOM结构有版本管理。 3）需写入ERP系统的BOM信息包括： ² BOM中物料父子关系 ² 子件用量 ² 基数 ² 子件BOM单位 ² 装配位置（位号） 4、已有工程BOM变更 1）在PLM系统内采用驱动表单的方式走变更流程更新工程BOM的信息，在审核流程中， PLM系统将驱动表单信息写入到ERP系统，生成ERP的工程BOM变更单，同时执行工程BOM变更的存储过程，对ERP系统中的工程BOM进行更改，更改后覆盖原版本BOM，ERP中不做工程BOM的版本管理。 2） PLM系统中BOM更改涉及：组成结构、子件用量等变化。 l 数据表结构对应关系物料档案 PLM 字段名 ERP 料号表字段名说明视图 v_MAT_MaterialVersion 表MAT_PARTNO 产品/物料编码 Code 料号 PARTNO 产品/物料名称 Name 品名 CHINESENAME 料号作废 1-作废 0-有效 CANCELING 首次写入ERP时默认为0 英文名称 EnglishName 英文品名 ENGLISHNAME 规格 Spec 规格 DESCRIPTION 型号 Model 型号 MODELTYPE 业务类型 CategoryName 料品大类 PARTCLASSES 库存单位 StockUnit 库存单位 UNITA 采购单位 Unit 单位B(采购单位) UNITB AB换算率 ABRATE 对应扩展字段属性 BOM单位 BOMUnit 单位C UNITC AC换算率 ACRATE 对应扩展字段属性材质 Substance 料品材质 MATEL 颜色 Color 料品颜色 COLORING 图号 DrawNumber 图号 PICTURENO 会计细分类 LINKER 对应扩展字段属性长度[MM] LENTGHER 对应扩展字段属性宽度[MM] WEIGHTER 对应扩展字段属性高度[MM] HIGHER 对应扩展字段属性专属公司 ALONGCO 默认”——“ 表示共用毛重 GrossWeight 毛重[克] WEIGHER 重量 Weight 净重[克] NETWEIGH 生产方式： 0-自产 1-外购 2-客供 3-外协 4-回收 5-虚拟 6-自产加外购 ProductMode 来源：国内采购（1）国外采购（2）自制（3）托外（4）受托（5） TW_ID 自产自制外协托外外购国内采购客供国内采购回收国内采购自产加外购（禁用）料品类别 FGCLASS 对应扩展字段属性是否装配虚件是否设计虚件 IsVirtualAssembly IsVirtualDesign 虚拟件 1-虚拟件 0-非虚拟件 SMARTPRD 装配虚件或者设计虚件都视为虚拟件 BOM锁定否 BOMLOCK 表示物料是否生效，默认写入0,不锁定不列印下阶 PRnref 是否展开显示下阶物料，默认写入0 交货检查单重 checkNG 交货时是否检查单重，默认写入0 按MRP排产 MOMRP 是否按MRP排产，默认写入1 泡末类 PMTYPE 是否属于泡沫类物料，默认写入0，ERP中再维护 BOM维护人员 BOMKEEPER Plm当前USER NO BOM修改日期 BOMUPDATE Plm当前日期 PLM物料其他信息不通过集成接口传递过去，ERP中物料其他信息在ERP中维护 BOM资料字段 PLM 产品结构库字段名 ERP 工程BOM表字段名说明表名： MAT_MaterialRelation 表名： Pro_struct 父物料版本ID ParentVerId 料号 Part_No 父物料版本ID对应物料编码顺序号 DisplaySeq 项次 Part_Seq 子物料版本ID ChildVerId 子阶料号 SubPart_No 子物料版本ID对应子物料编码数量 ChildCount 用量 QTY_Unit 基数 Radix 基数 Base_Unit 损耗率 Waste 损耗 WasteRate 有替代料 HasShift 说明 Remark EOM锁定否 Trans 表示BOM是否生效首次写入时写“1” 传输状态 Trans_State 不写制程 ProdSeq 不写装配位置 AssemblyPlace 位置 PNLocation 驱动表单与工程BOM变更单对照表头： PLM 驱动表单表头字段名 ERP 工程BOM变更单表头字段名说明表名： MAT_DriverForm 表名： Pro_ECOHead 单别 ECO_Type 单别：EO 单号 FormId 单号 ECO_No ERP中单号只有10位，不能直接将驱动表单单号写入ERP 生效日期 Effect_Date PLM写入ERP 的日期 ERP中Pro_ECOHead表其他字段信息为空表身： PLM 驱动表单表身字段名 ERP 工程BOM变更单表身字段名说明表名： MAT_DriverFormRelation 表名： Pro_ECOHead 单号 FormId 单号 ECO_No ERP中单号只有10位，不能直接将驱动表单单号写入ERP 项次 ECO_SubSeq 父物料编码 ParentCode 父阶料号 Part_No 旧项次 Old_PartSeq 子物料编码 ChildCode 旧子阶料号 Old_SubPartNo 旧用量 Old_QTY 旧基数 Old_Base 新项次 New_PartSeq 更换物料编码 ChangeCode 新子阶料号 New_SubPartNo 数量 ChildCount 新用量 New_QTY 基数 Radix 新基数 New_Base 备注 Remark 备注1 Remark1 备注2 Remark2 旧损耗率 Old_WasteRate 旧制程 Old_Prodseq 旧位置 Old_PNLocation 损耗率 Waste 新的损耗率 New_WasteRate 新的制程 New_Prodseq 新位置 New_PNLocation 操作类型 OperationType 操作 opertype PLM中 1-新增 2-删除 3-修改传输状态 Trans_State l 接口实现方法 1. 物料传入ERP系统通过流程方式实现，在流程节点执行接口应用程序将流程对象写入ERP系统，可支持多个物料同时写入。多条记录传输中，遇到错误跳过，结束时，返回一个错误汇总列表，错误信息是料号编码+“转入ERP错误，请检查料号信息”； ERP接收时单条接收；当新增时，调用ERP新增料号服务；当修改时，调用ERP修改料号服务。数据写入流程图如下： PLM系统料号写入ERP 修改调用ERP.修改料号服务判断操作否是料号编码+“转入ERP错误，请检查料品信息新增调用ERP.新增料号服务成功写入错误汇总表是是否继续 2. 成品BOM在传入ERP系统时，如果写入不成功，则全部回滚，ERP服务程序反馈错误信息，将错误提示反馈给用户，数据写入流程图如下： PLM系统 Bom写入ERP 修改调用ERP.修改Bom服务判断操作否是 Bom编码+“转入ERP错误，请检查Bom信息新增调用ERP.新增Bom服务成功写入错误汇总表是是否继续 3. 通过单独执行接口应用程序，将需要写入ERP系统的物料、BOM查询出来后，再写入ERP系统。 4. 采用webservice服务方式，由PLM系统直接调用ERP提供的webservice服务，直接将数据写入ERP数据库。 5. 执行工程变更存储过程 Fsp_Pro_EcoRun （“变更单号”） l PLM与ERP接口工作流程图 1) 在PLM系统中负责物料/BOM的设计信息的创建和审核，审核完成后触发接口程序将信息写入ERP系统。 2）此方案中未列明的物料及BOM信息，在ERP系统中进行维护。附： ERP系统料号表名称 dbo.MAT_PARTNO 1 2120_00001 # PARTNO 料号 char 18 18 - 2 2120_00002 SHIPPARTNO 原料料号 char 18 18 - 3 2120_00003 # CANCELING 料号作废 bit - - - 4 2120_00004 CHINESENAME 品名 char 20 20 - 5 2120_00005 ENGLISHNAME 英文品名 char 20 20 - 6 2120_00006 DESCRIPTION 规格 char 80 80 - 7 2120_00007 # PARTCLASSES 料号大类 char 4 4 - 8 2120_00008 # UNITA 单位 char 4 4 - 9 2120_00009 # UNITB 单位B char 4 4 - 10 2120_00010 # ABRATE AB换算率 float - - - 11 2120_00011 # UNITC 单位C char 4 4 - 12 2120_00012 ACRATE AC换算率 float - - - 13 2120_00013 MATEL 料号材质 char 12 12 - 14 2120_00014 COLORING 料号颜色 char 12 12 - 15 2120_00015 # ALONGCO 专属公司 char 2 2 - 16 2120_00016 WHERES 来源 char 1 1 - 17 2120_00017 LINKER 会计细分类 char 10 10 - 18 2120_00018 PICTURENO 图号 char 40 40 - 19 2120_00019 VISIONER 图纸版号 char 2 2 - 20 2120_00020 MODELNO 模号 char 18 18 - 21 2120_00021 MODELTYPE 机种型号 char 18 18 - 22 2120_00022 CREATEDATE 建立日期 datetime - - - 23 2120_00023 LENTGHER 长度[MM] float - - - 24 2120_00024 WEIGHTER 宽度[MM] float - - - 25 2120_00025 HIGHER 高度[MM] float - - - 26 2120_00026 ACREAGE 材积 float - - - 27 2120_00027 PAGEQTY 单箱数量 int - - - 28 2120_00028 WEIGHER 毛重[克] float - - - 29 2120_00029 NETWEIGH 净重[克] float - - - 30 2120_00030 FGCLASS 料号类别 char 1 1 - 31 2120_00031 # SMARTPRD 虚拟件 bit - - - 32 2120_00032 PRODCLASS 图纸版号 char 2 2 - 33 2120_00033 BOMRUN 发行日期 datetime - - - 34 2120_00034 BOMUPDATE BOM修改日期 datetime - - - 35 2120_00036 BOMKEEPER BOM维护人员 char 10 10 - 36 2120_00037 CUSTNO 客户代码 char 6 6 - 37 2120_00063 BOMGROUP BOM组件个数 int - - - 38 2120_00039 # BOMLOCK BOM锁定否 bit - - - 39 2120_00040 PRODSEQ 制程 char 18 18 - 40 2120_00041 TRANS 标识 char 1 1 - 41 2120_00042 USERNAME 建立人员 char 10 10 - 42 2120_00043 PRODCYCLE 生产周期[S] float - - - 43 2120_00044 ABCLEVEL ABC分级 char 1 1 - 44 2120_00045 NEWPROD 新产品/老产品 char 1 1 - 45 2120_00081 PIGMENT 色粉或旧料号 char 18 18 - 46 2120_00082 Perchar 文件编号 char 40 40 - 47 2120_00083 Perint 预留 int - - - 48 2120_00084 Perflaot 水口[克] float - - - 49 2120_00085 Trans_State 传输状态 int - - - 50 2120_00062 EOMGROUP EOM零件个数 int - - - 51 2120_00035 BOMVERSION 版本号 char 10 10 - 52 2120_00060 BOMEngineer BOM工程师 char 6 6 - 53 2120_00049 EOMEngineer EOM工程师 char 6 6 - 54 2120_00086 Use_Level 使用级别 char 1 1 - 55 2120_00087 ChangeStatus 更改状态 char 1 1 - 56 2120_00088 BomCancelDate BOM失效日期 datetime - - - 57 2120_00089 podesc 采购补充描述 varchar 80 80 - 58 2120_00090 # PRnref 不列印下阶 bit - - - 59 2183_00075 # checkNG 交货检查单重 bit - - - 60 2183_00076 checkrange 重量误差率 float - - - 61 2183_00077 # MOMRP 按MRP排产 bit - - - 62 2183_00078 # PMTYPE 泡末类 bit - - - ERP 更改料号表单 MAT_PNChgDetail Declare @P_NO int exec Fsp_Nextseq @P_NO output,'TA','00','192.168.90.30','20100329 00:00:00.000' select P_NO=@P_NO 变更单别TA 变更单号自动生成 1 2026_00001 # PCorpID 公司别 char 2 2 - 2 2026_00002 # PDOCTYP 变更单别 char 2 2 - 3 2026_00003 # PDOCNUM 变更单号 int - - - 4 2026_00004 # PITEM 序 int - - - 5 2026_00005 PABNDATE 变更日期 datetime - - - 6 2026_00006 POLDPARTNO 原料号 char 18 18 - 7 2026_00007 PNEWPARTNO 现料号 char 18 18 - 8 2026_00008 PCHGREASON 变更原因 char 40 40 - 9 2026_00009 PCHINESENAME 原中文品名 char 20 20 - 10 2026_00010 PDESCRIPTION 原料号规格 char 80 80 - 11 2020_00050 Trans_State 传输状态 int - - - 更改执行存储过程 exec Mat_ChgPNO '00','TA',2007120148,'徐小方' 次存储过程对应上表工程BOM表 Pro_struct 1 2143_00001 # Part_No 料号 char 18 18 - 2 2143_00002 Part_Seq 项次 numeric 5 3 0 3 2143_00003 # SubPart_No 子阶料号 char 18 18 - 4 2143_00004 QTY_Unit 用量 float - - - 5 2143_00005 Base_Unit 基数 numeric 5 4 0 6 2143_00006 WasteRate 损耗 float - - - 7 2143_00008 # HasShift 有替代料 bit - - - 8 2002_00006 Remark 说明 varchar 44 44 - 9 2020_00041 Trans EOM锁定否 char 1 1 - 10 2020_00050 Trans_State 传输状态 int - - - 11 2020_00040 # ProdSeq 制程 char 6 6 - 12 2143_00011 PNLocation 位置 varchar 1000 1000 - BOM更改单头Pro_ECOHead 1 2151_00001 # ECO_Type 单别 char 2 2 - 2 2151_00002 # ECO_No 单号 char 10 10 - 3 2151_00003 # Create_Date 建档日期
