桩板墙(抗滑桩、锚固桩)施工工艺.doc

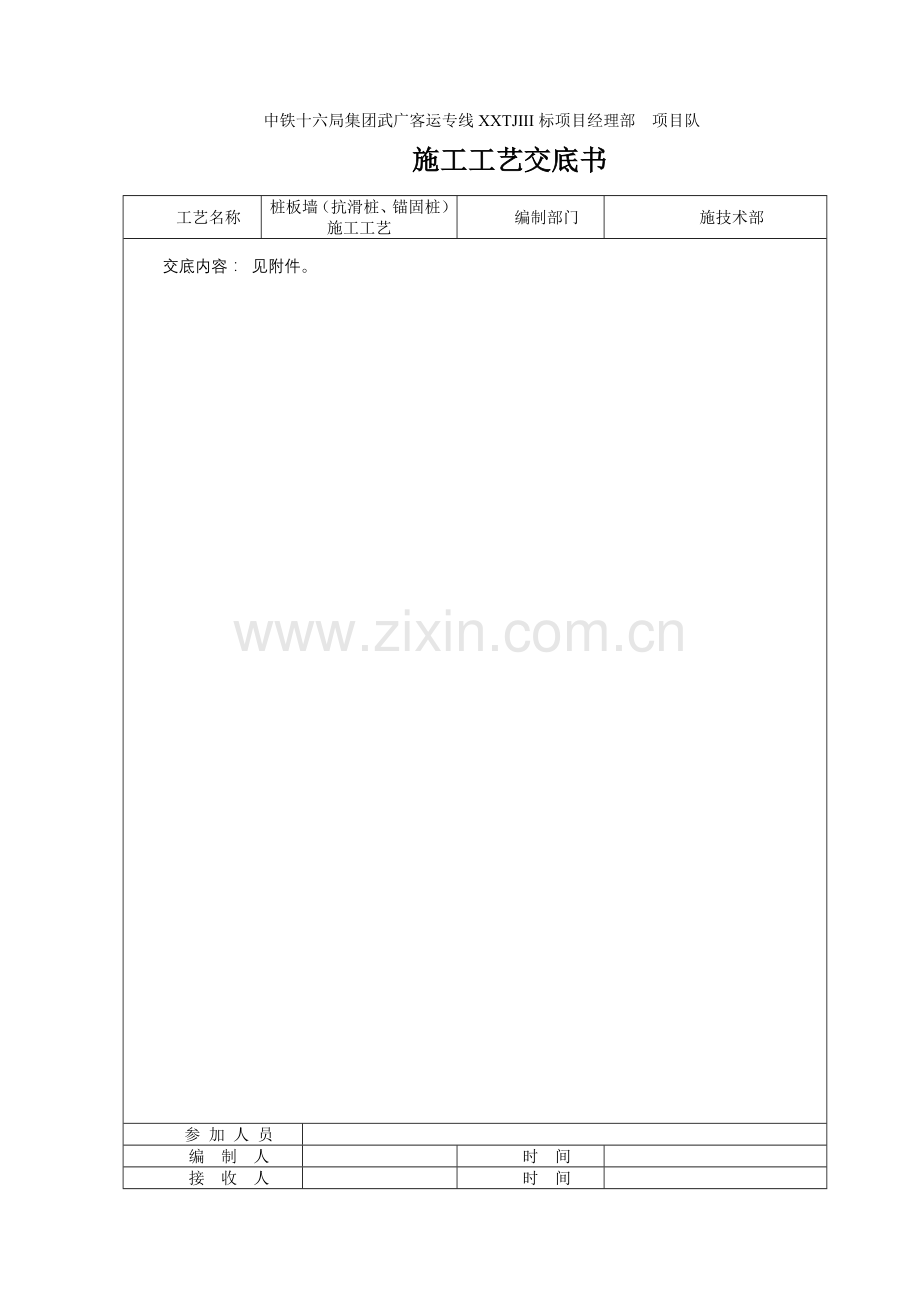

中铁十六局集团武广客运专线XXTJIII标项目经理部 项目队
施工工艺交底书
工艺名称
桩板墙（抗滑桩、锚固桩）施工工艺
编制部门
施技术部
交底内容： 见附件。

参 加 人 员

编 制 人

时 间

接 收 人

时 间

桩板墙（抗滑桩、锚固桩）施工工艺
一、 工法特点
1、桩的结构简单（多数为矩形断面），便于开挖，不需特殊机械设备。
2、桩身开挖断面小，施工时扰动滑体少，且每一根桩施工完后，都能立即起到抗滑作用，并随着桩身竣工数量的增加，使滑坡体早日趋于稳定。
3、桩的适应性强，抗滑效果好，桩群布置灵活，截面尺寸可依地质情况适当调整，即可单独使用又可与其他支挡措施配合使用。
4、施工安全可靠，不危及附近建筑物安全。
5、施工占地和施工干扰少，且不受雨季影响，便于争取工期。
二、 适用范围
本工法适应于整治滑动面以下有稳定岩土地层的大体积深层滑坡体和复活的古滑坡体，也适用于整治处于滑动阶段的滑坡，尤其整治有软硬互层的滑体，效果更佳。
三、 施工工艺
1、桩板墙施工工艺
桩板挡土墙设计为挖孔桩基础、钢筋砼桩柱，钢筋砼挡土板，面板采用定型钢模在预制场内集中预制，保证规格尺寸一致，桩柱采用定型钢模现场浇注。桩柱砼达到设计强度后边组装挡土板、边填筑路基土。
桩板挡土墙施工顺序为：测量放线→挖孔桩施工→浇注桩柱→组装面板→填筑路基土→碾压密实→灌注帽石砼→墙面整修。
⑴挖孔桩施工
①挖孔桩基础采用人工开挖，砼护壁，卷扬机提升出渣。桩孔开挖时分节开挖，节高1米左右，挖一节立即支护一节。挖土由人工从上到下逐段用镐、锹进行，坚硬土层用锤、钎破碎，石方采用浅眼松动爆破。同一段内挖土次序为，先中间后周边。按设计尺寸从上到下削土成形。弃土装入吊桶，用卷扬机提升。
②护壁砼采用就地灌注，护壁模板采用组合钢模板组合而成，腕扣式钢管架支撑加固。护壁支模中心线以十字线对中，吊大线锤作中心控制用，以基准点测量孔深，以保证桩位、孔深和截面尺寸正确。护壁砼采用机械拌合，手推车运输，卷扬机吊斗入模，插入式震动器或人工插捣密实。
⑵桩柱施工
①桩柱钢筋在加工场加工成型，运至现场绑扎，搭接接头交错设置，汽车吊吊装就位，报请现场监理检查合格后，进行桩身砼的浇注。
②砼采用拌合机拌合，小型自卸汽车运输，漏斗导管法入模。
③桩柱钢筋现场绑扎，模板采用定型钢模，现场按设计坡度支立、加固稳固，搭设钢管架施工平台，浇注桩柱砼。
④桩柱砼施工完毕后采用塑料薄膜缠绕，洒水养生，至砼达到设计强度。
⑶面板预制
①挡土墙面板在预制场内集中预制，模板采用定型加工钢模，保证面板凸、凹尺寸准确。
②.面板预埋拉筋环按设计要求采用圆钢加工，钢筋严禁冷拉处理。
③.面板砼采用拌合机拌合，人工运输、入模，平板式振动器振捣密实，覆膜法洒水养护，待砼达到设计强度后方可进行安装。
④.面板运输和堆放时单层竖立摆放，严禁平放、叠垒，底部和面板与车体之间夹垫稻草、麦秸等柔软物品，防止构件破损。
⑷面板组装
①.面板组装前按设计标高整平基底，面板组装采用汽车吊吊装，面板卡在桩柱的卡槽内，面板与面板之间、面板与桩柱之间采用砂浆填塞，确保面板组装平顺。
②.上层面板与下层面板对缝组装，相互咬合，以增加面板的整体性。板缝采用砂浆填塞密实，做到板缝宽窄均匀、顺直。
⑸填土压实
①.路基土方随挡墙施工，边组装面板，边进行路基土方施工。挡墙背后填筑砂夹卵石等渗水性土，随路基土方填筑时回填、压实，边角压不到的部位采用小型冲击夯或平板振动夯夯实，泄水孔部位按设计要求增设反滤层。
②.土方碾压先从路基中部开始碾压，再向两边碾压，最后碾压面板附近(距面0.5m以外)土方。先静压1～2遍，然后再进行振动碾压至要求密实度，最后对距面板0.5～1.5m范围内采用静压至要求密实度。
③.边部压实采用小型冲击夯或平板振动夯夯等小型机械作业，严禁打夯机接触面板和桩柱。
⑹施工质量控制措施
①每根桩定位采用全站仪放样，桩身断面尺寸、中心位置、孔底高程、护壁厚度确保符合工程质量评定验收标准。井下爆破、主筋焊接和砼灌注严格执行有关施工技术规范和操作规程。
②桩孔开挖采用跳桩开挖。桩体开挖及时施工护壁，开挖过程中，采用钢筋砼护壁，防止坍孔。
③每次井壁开挖及衬砌立模，均从井口吊线，防止超欠挖及偏斜。竖向主筋或其它钢筋的搭接，避免设在土石分界处和滑动面处。
④桩体开挖成型后，可吊入钢筋笼，经过尺寸复合后可进行砼的浇注，桩体砼必须连续灌注，不得断桩。当所有桩体浇筑完成，且砼强度达到设计强度的70％时，方可进路基土石方开挖。
⑤砼护壁随着路基土石方开挖而拆除，挡板吊装放入时注意挡板两端与桩身的搭接长度。
⑥灌注桩身砼前冲洗护壁，清除杂物，按要求做好铺底。桩身砼灌注量大，灌注前充分做好各项准备工作，拌合站配有自动计量装置和足够砼的生产量，确保砼拌和质量一次浇筑全桩，不产生施工冷缝。
桩板墙施工工艺见下图。

桩板式挡土墙施工工艺框图
2、抗滑桩、锚固桩施工工艺
⑴施工工序
先分级开挖桩顶以上各级边坡,并分级施工各级边坡上的防护工程,再跳桩开挖施工锚固桩,待桩身强度达设计强度的70%后方可开挖桩前土石方,最后施工桩前挡土墙。
⑵施工方法
①路堑挖至锚固桩桩顶高程时，进行锚固桩的施工。在施工时桩孔分节开挖,开挖深度至2.0m时开始施作锁口。锁口高出原地面30cm。锚固桩施工的提升设备采用电动卷扬机，备用手动辘轳，并备好潜水泵、空压机、以及低压照明电灯。设置对坡体变形、移动的观测。作好井下作业和撤出人员的安全防护技术措施。
②根据设计分节进行开挖，开挖一节，支护一节，及时设置C20砼锁口护壁。C20砼护壁挖桩时现场灌注，灌注砼前要检查净空断面、凿毛砼护壁、做好安置钢筋笼的测量放样。
③桩孔施工前平整地面,做好桩区地表截、排水及防渗工作，并建立观测系统，布置对滑坡变形、移动的观测。施工中准备好井下排水、通风、照明设施，并做好井下作业和撤出人员的安全防护技术措施。雨季施工时，孔口搭雨棚。
④桩孔开挖过程中，如遇地下水，造成护壁开裂时，适当增加钢筋，以防坍孔。
⑤护壁砼模板的支架于灌注24小时后拆除，进行下一节桩孔开挖。
⑥钢筋预制成笼，在桩孔内搭接，搭接不得设在土石分界和滑动处。连续进行桩身砼灌注，砼灌注采用串筒，振动棒分层进行捣固。与箍筋上穿设带孔砼定位块，按设计要求留够保护层，防止钢筋与井壁相贴。
⑦灌注桩身砼必须连续不间断进行，以免形成相对软弱截面。
⑧待桩身砼强度达到设计强度的70%以后，再进行桩前缘土体开挖，同时拆除钢筋砼护壁，并对桩身进行抹面。
⑨锚固桩施工完成后，按照要求做无损检测（小应变检测）试验。
抗滑桩开挖灌注工艺见下图。

抗滑桩开挖灌注工艺框图
