灭菌锅的使用方法与注意事项PPT学习课件.ppt

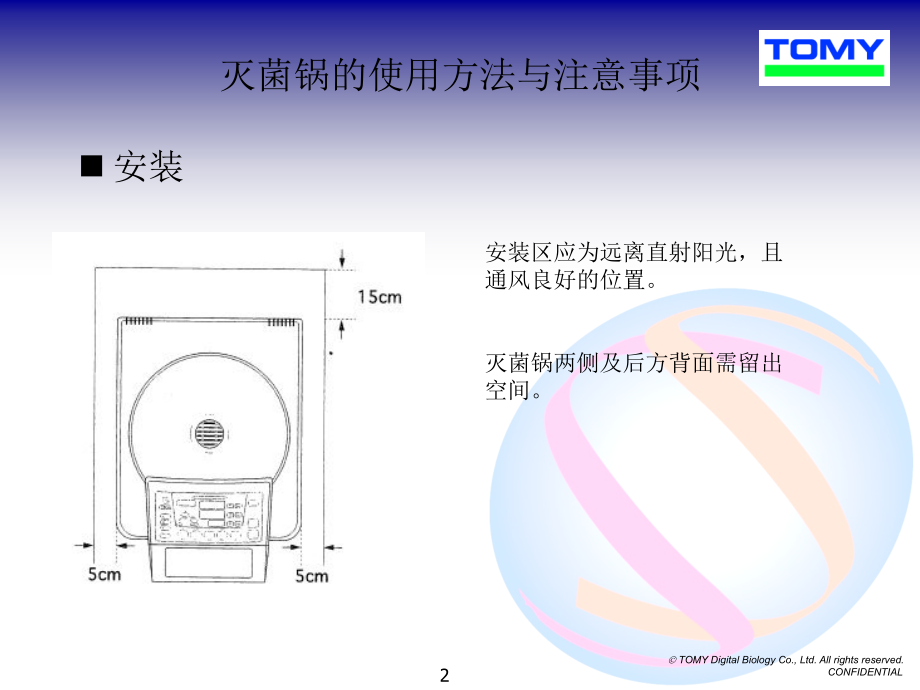

,書式設定,第,2,第,3,Schedule for Oct.25th.2005,TOMY Digital Biology Co.,Ltd.All rights reserved.,CONFIDENTIAL,*,灭菌锅的使用方法与注意事项,请在使用前详细阅读使用说明书。,1.,如何正确安装调试机器,2.,如何正确操作,3.,定期检查。,1,安装,安装区应为远离直射阳光，且通风良好的位置。,灭菌锅两侧及后方背面需留出空间。,灭菌锅的使用方法与注意事项,2,灭菌锅的使用方法与注意事项,电源开关,确定电源及接地保护的连接,打开电源开关后，显示屏显示本机的控制程序编码，大约5秒后显示前次使用时的运行条件。,3,打开灭菌锅盖,检查压力表指针为,0MPa,检查电源开关是否打开,确定机器没有运转,轻轻按下灭菌锅盖的把手，脚踏下方脚踏开关,慢慢上提灭菌锅盖的把手，打开灭菌锅盖,灭菌锅的使用方法与注意事项,4,检查回收瓶水位,灭菌锅的使用方法与注意事项,确认回收瓶中的水位在最高和最低水位之间。,注意回收瓶内的排气管不要弯折。,5,检查灭菌用水,水位传感器,加热器,隔板,请经常更换灭菌用水。使用清洁的灭菌用水,(,去离子水加100ml自来水,),。,确认灭菌水水位刚好浸过隔板。,灭菌锅的使用方法与注意事项,6,被灭菌物的收纳,不锈钢提篮,(,左侧为标配,),采用预冲孔不锈钢制造，利于蒸气通过。,不锈钢提桶,无孔不锈钢板制造，防止漏液。,不锈钢长提篮,适用于灭菌袋灭菌。上部为网眼不锈钢设计，可透蒸气，下部无孔，可防止漏液。,灭菌锅的使用方法与注意事项,7,放置被灭菌物，请注意不要堵塞安全阀。,被灭菌物不应超过钩锁平面。,灭菌锅的使用方法与注意事项,放置被灭菌物,安全阀,钩锁平面,锅盖钩锁,8,灭菌锅的使用方法与注意事项,放置被灭菌物,为保证灭菌效果，请勿放置过量被灭菌物。,9,被灭菌物应收纳在灭菌筐内，避免堵塞锅内排气孔。,0,灭菌锅的使用方法与注意事项,放置被灭菌物,10,被灭菌物,请勿使用有裂缝或者刮痕的玻璃容器。,在高压下可能破裂，从而导致爆炸，爆裂事故。,灭菌锅的使用方法与注意事项,11,禁止使用可燃物，爆炸性，易挥发性物体,可能引发爆炸或火灾,灭菌锅的使用方法与注意事项,被灭菌物,12,被灭菌物,密封物体被灭菌时，灭菌锅锅内压力上升，密闭容器的情况下可能导致密闭容器内部压力和锅内压力不同，从而导致不完全灭菌。,灭菌锅的使用方法与注意事项,13,放置被灭菌物,为了让高温蒸汽进入内部，请勿扎起灭菌袋。,灭菌锅的使用方法与注意事项,14,为了更有效地灭菌,请勿装载超过内锅容积的,7,0%,请打开灭菌袋,在灭菌袋内加100ml水,灭菌锅的使用方法与注意事项,15,为了更有效地灭菌,:,当对大容量液体灭菌时，液体的温度上升会延迟，因此请设置稍长的灭菌时间，或将液体分散到多个小容器内。,(,参考,),2升液体,:+4 minutes,5升液体,:+8 minutes,10升液体,:+15 minutes,灭菌锅的使用方法与注意事项,16,灭菌锅的使用方法与注意事项,灭菌运行,按下普通灭菌模式键，灭菌程序亮灯。,按温度设定键，选择灭菌的温度。,按时间设定键，选择灭菌的时间。,按排气量设定键，设定灭菌结束后降温过程的排气量大小。,按冷却风扇键，选择降温过程开启的风扇数。,17,灭菌锅的使用方法与注意事项,运行开始,按开始键，运行中显示灯亮灯，运行开始。,灭菌锅内压力高于大气压时，运行中显示灯为红色。,18,灭菌锅的使用方法与注意事项,运行结束,灭菌运行结束时，蜂鸣器响3下。,灭菌锅内压力到达大气压时，运行中显示灯由红,色变为黄色。,到达安全连锁解除温度（出厂设定为97,）时，,蜂鸣器响6下，灭菌锅盖安全连锁解除（此时可,以打开灭菌锅盖）。,灭菌锅内温度降到60,时，降温程序结束，蜂鸣,器响10下，运行结束。,运行结束后，按停止键，打开灭菌锅盖。,19,取出灭菌物,确认压力表指针指向“,0MPa,”，打开灭菌锅盖。,开盖取出灭菌物时请注意锅内冒出的蒸汽。,灭菌锅自动安全锁解锁温度设定范围：60-100,（出厂设定为97,）,灭菌锅的使用方法与注意事项,20,灭菌锅的使用方法与注意事项,记忆功能,设定记忆模式,设定需要记忆的运行条件，按住记忆键约2秒钟，,蜂鸣器响，运行条件被储存。,读取记忆模式,按一下记忆键，显示被储存的运行条件。,21,灭菌锅的使用方法与注意事项,预约功能,按预约键，预约显示灯亮，保温/预约显示预约时间。,设定预约等待时间(预约时间设定范围为1-99小时)。,预约显示灯亮灯中，按下开始键，倒计时开始。,22,灭菌锅的使用方法与注意事项,确认功能,设定温度、设定时间的确认,运行中显示灯亮灯时，按住确认键，显示屏显示,设定温度、设定时间。,实际温度的确认,灭菌锅不在运行时，按住确认键，显示屏显示实,际温度。,23,推荐设定,“,灭菌温度135度，灭菌时间40分钟,”,灭菌模式,图为被灭菌物温度上升的时间差,（使用SX-500，被灭菌物总量为容积的100%时，灭菌设定温度为121）,危险性实验室灭菌,提案,24,推荐使用,ST-,ZERO灭菌盒,危险性实验室灭菌,提案,25,危险性实验室灭菌,提案,推荐使用不锈钢长提篮与盖子,不锈钢长提篮上部为网眼不锈钢设计，可透蒸气，下部无孔，可防止漏液，适用于灭菌袋灭菌。,不锈钢长提篮可加配盖子，灭菌前盖在待灭菌物上。,26,确认有无清扫机器以及其周围,清扫插座周围，并确认有没有拔掉插头,灭菌锅的保养与维护,27,定期检查漏电保护装置,请勿用潮湿的手碰触电源开关。,(,电器产品被弄湿时容易导致短路而引发危险,),检查漏电保护装置时按下灰色按钮。,灭菌锅的保养与维护,28,请勿将污物或污水滞留在灭菌锅内,灭菌锅的保养与维护,29,排出灭菌用水,打开灭菌锅电源；,打开上盖；,关闭灭菌锅电源；,清空内锅；,移开回收瓶；,拉出排水管，并准备好回收托盘；,慢慢打开排水阀，排水；,如果内锅有污物，请直接用流水冲洗内锅，或者往内锅内注水清洁后排水。,灭菌锅的保养与维护,30,水位探测器,加热管,排水口,温度探测器,用抹布和中性洗洁剂清除污垢等。,可以用刷子清洁结块的污垢。,灭菌锅的保养与维护,定期擦洗灭菌锅,31,用湿抹布擦拭密封圈,用湿抹布擦拭锅内表面,灭菌锅的保养与维护,32,灭菌有效性验证,Performance Qualification,（PQ），即检验灭菌程序的有效性,生物指示剂验证,建议定期进行灭菌有效性验证,33,生物指示剂验证（例）,将3支压力蒸汽灭菌生物指示剂分别放置于灭菌柜上、中、下三层，进行灭菌。,灭菌后取出生物指示剂，放入培养箱内培养，结果：经蒸气压力灭菌过的显紫色。,34,生物指示剂数据（例）,生物指示剂的位置,灭菌锅,(上部),灭菌锅,(中部),灭菌锅,(下部),培养时间：24小时,温度:,55,C 60,C,55,C,55,C,55,C,培养后生物指示剂的颜色变化,紫色=合格;黄色=不合格,紫色,紫色,紫色,结果,合格,合格,合格,35,
