小木虫关于fluent知识集合-个人总结.doc

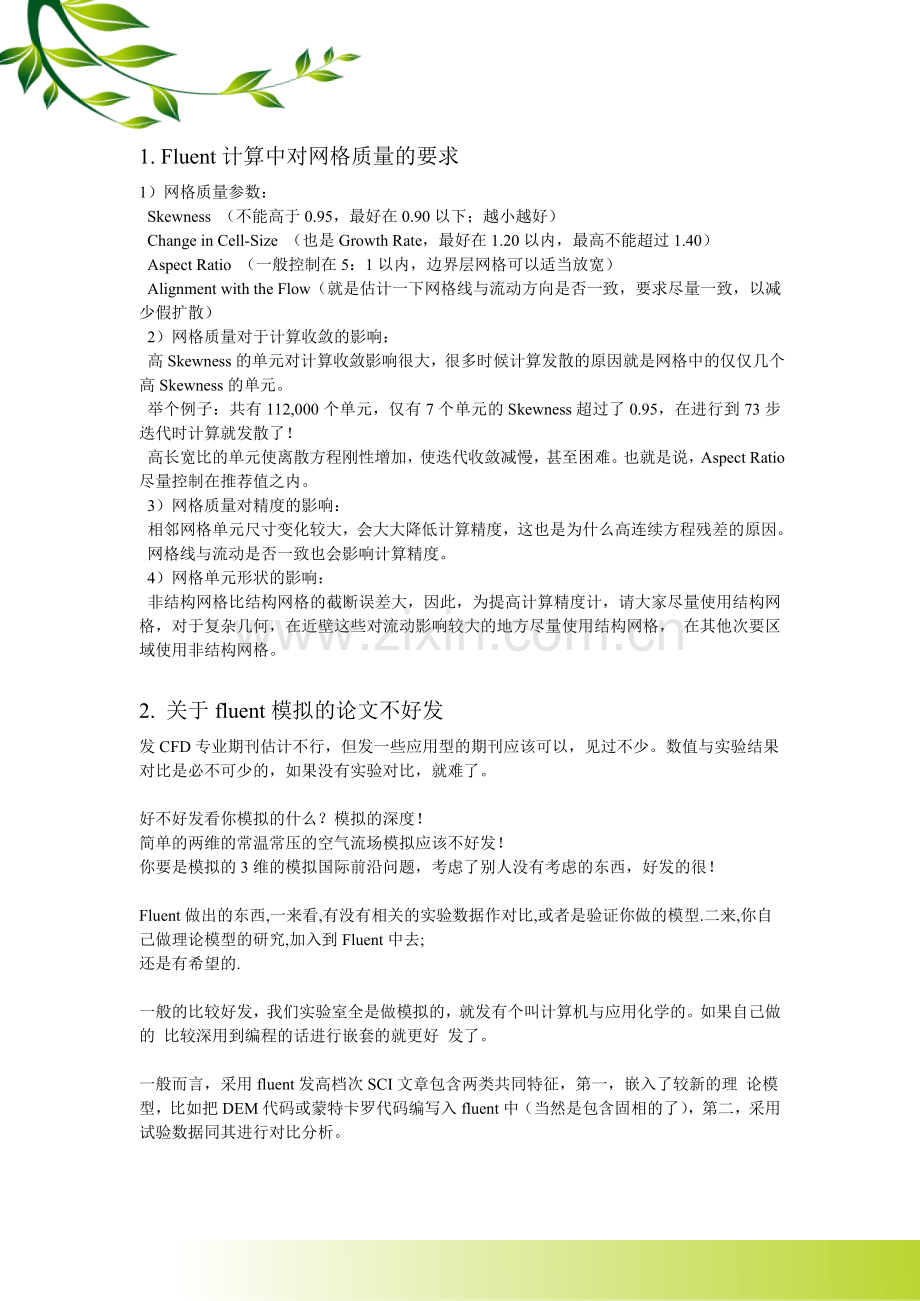

1. Fluent计算中对网格质量的要求
1） 网格质量参数：
Skewness （不能高于0.95，最好在0.90以下；越小越好）
Change in Cell-Size （也是Growth Rate，最好在1.20以内，最高不能超过1.40）
Aspect Ratio （一般控制在5：1以内，边界层网格可以适当放宽）
Alignment with the Flow（就是估计一下网格线与流动方向是否一致，要求尽量一致，以减少假扩散）
2）网格质量对于计算收敛的影响：
高Skewness的单元对计算收敛影响很大，很多时候计算发散的原因就是网格中的仅仅几个高Skewness的单元。
举个例子：共有112,000个单元，仅有7个单元的Skewness超过了0.95，在进行到73步迭代时计算就发散了！
高长宽比的单元使离散方程刚性增加，使迭代收敛减慢，甚至困难。也就是说，Aspect Ratio尽量控制在推荐值之内。
3）网格质量对精度的影响：
相邻网格单元尺寸变化较大，会大大降低计算精度，这也是为什么高连续方程残差的原因。
网格线与流动是否一致也会影响计算精度。
4）网格单元形状的影响：
非结构网格比结构网格的截断误差大，因此，为提高计算精度计，请大家尽量使用结构网格，对于复杂几何，在近壁这些对流动影响较大的地方尽量使用结构网格， 在其他次要区域使用非结构网格。

2. 关于fluent模拟的论文不好发
发CFD专业期刊估计不行，但发一些应用型的期刊应该可以，见过不少。数值与实验结果对比是必不可少的，如果没有实验对比，就难了。

好不好发看你模拟的什么？模拟的深度！
简单的两维的常温常压的空气流场模拟应该不好发！
你要是模拟的3维的模拟国际前沿问题，考虑了别人没有考虑的东西，好发的很！

Fluent做出的东西,一来看,有没有相关的实验数据作对比,或者是验证你做的模型.二来,你自己做理论模型的研究,加入到Fluent中去;
还是有希望的.

一般的比较好发，我们实验室全是做模拟的，就发有个叫计算机与应用化学的。如果自己做的 比较深用到编程的话进行嵌套的就更好 发了。

一般而言，采用fluent发高档次SCI文章包含两类共同特征，第一，嵌入了较新的理 论模型，比如把DEM代码或蒙特卡罗代码编写入fluent中（当然是包含固相的了），第二，采用试验数据同其进行对比分析。

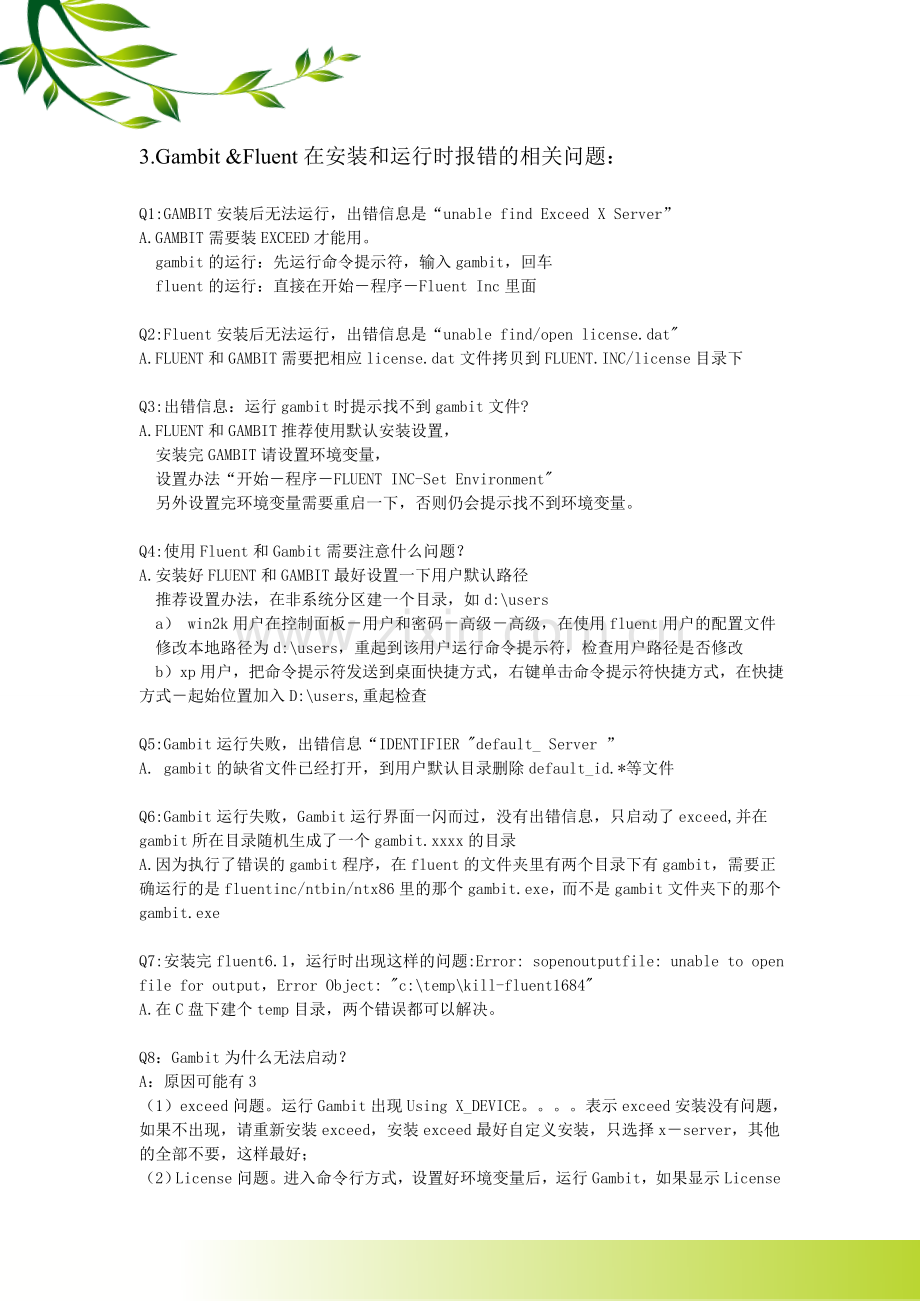

3.Gambit &Fluent在安装和运行时报错的相关问题：
Q1:GAMBIT安装后无法运行，出错信息是“unable find Exceed X Server”
A.GAMBIT需要装EXCEED才能用。
gambit的运行：先运行命令提示符，输入gambit，回车
fluent的运行：直接在开始－程序－Fluent Inc里面

Q2:Fluent安装后无法运行，出错信息是“unable find/open license.dat"
A.FLUENT和GAMBIT需要把相应license.dat文件拷贝到FLUENT.INC/license目录下

Q3:出错信息：运行gambit时提示找不到gambit文件?
A.FLUENT和GAMBIT推荐使用默认安装设置，
安装完GAMBIT请设置环境变量，
设置办法“开始－程序－FLUENT INC-Set Environment"
另外设置完环境变量需要重启一下，否则仍会提示找不到环境变量。

Q4:使用Fluent和Gambit需要注意什么问题？
A.安装好FLUENT和GAMBIT最好设置一下用户默认路径
推荐设置办法，在非系统分区建一个目录，如d:\users
a） win2k用户在控制面板－用户和密码－高级－高级，在使用fluent用户的配置文件
修改本地路径为d:\users，重起到该用户运行命令提示符，检查用户路径是否修改
b） xp用户，把命令提示符发送到桌面快捷方式，右键单击命令提示符快捷方式，在快捷方式－起始位置加入D:\users,重起检查

Q5:Gambit运行失败，出错信息“IDENTIFIER "default_ Server ”
A. gambit的缺省文件已经打开，到用户默认目录删除default_id.*等文件

Q6:Gambit运行失败，Gambit运行界面一闪而过，没有出错信息，只启动了exceed,并在gambit所在目录随机生成了一个gambit.xxxx的目录
A.因为执行了错误的gambit程序，在fluent的文件夹里有两个目录下有gambit，需要正确运行的是fluent inc/ntbin/ntx86里的那个gambit.exe，而不是gambit文件夹下的那个gambit.exe

Q7:安装完fluent6.1，运行时出现这样的问题:Error: sopenoutputfile: unable to open file for output，Error Object: "c:\temp\kill-fluent1684"
A.在C盘下建个temp目录，两个错误都可以解决。

Q8：Gambit为什么无法启动？
A：原因可能有3
（1）exceed问题。运行Gambit出现Using X_DEVICE。。。。表示exceed安装没有问题，如果不出现，请重新安装exceed，安装exceed最好自定义安装，只选择x－server，其他的全部不要，这样最好；
（2）License问题。进入命令行方式，设置好环境变量后，运行Gambit，如果显示License Error，那就是License问题了，重新Copy License文件到安装目录下的license目录里；
（3）.lok文件问题。Gambit启动的时候默认的建立Defaul.dbs，如果存在default.lok文件，则gambit 无法启动，删除该文件即可，.lok文件意思就是锁定本项目，详细的说明请看Gambit帮助；
（4）也是License问题，但即使重新copy License文件也无法解决，这时可以尝试修改系统时间。

4.如何提高收敛性？
（1）保证网格足够精细
（2）可能你的边界条件过于恶劣，可以尝试先把边界条件改得比较常规，待计算收敛后逐步加大边界变量值，直到符合要求
（3）适当调小松弛因子，并选择最符合你所使用的模型的求解策略

5. Fluent中压力进口和压力出口边界中的压力如何设置？
首先应该明确两个概念：
（1）总压=静压+动压（对不可压缩流动）
（2）绝对压力=表压(gauge pressure)+参考压力(operating pressure)
Fluent的压力边界中设定的都是表压，在pressure-inlet中设定的是总压；在pressure-outlet中设定的是静压（注意：这里面没有包含水头压力Hydrostatic Head）。

6. 什么是静压、总压、动压？
静压、动压、总压是流体力学（总压严格说是空气动力学）中的概念。
（1）静压是跟随流体以同样的速度运动的压力计所测量到的压力, 是因为分子的运动而产生的。
（2）动压等于0.5*密度*（速度*速度），是按照能量观点给出的一个定义。
（3）总压其实是一个能量平衡的关系，它是静压和马赫数的函数，它是静止在流体中的压力计所测量到的压力。
（4）在fluent中还出现了一个参考压力(operating pressure)，这是因为压力项在NS方程中是以一阶导数的形式出现的，所以在求解压力的时候，一定要给定一个参考值才能确定，就比如求解一个一阶常微分方程，dy/dx=1，求出来是y＝x＋constant。只有给定那个constant才能构成定解条件。fluent中的操作压力就相当于那个constant，所以理论 fluent求解出来的压力是表压，再加上这个参考压力就是绝对压力。

7. 如何将fluent的网格文件导入CFX？
先将gambit的网格导入到icem-cfd，再倒进cfx。Icem-cfd中有import mesh功能，并且和fluent有接口

8. Fluent与matlab冲突怎么办？
在"控制面板->管理->服务"中将matlab的server关掉即可

9. Fluent软件过期怎么办？
在所有目录中查找是否有比当前系统时间更新的文件，找到后把文件时间改回去即可。fluent 在计算机所有文件中找一个最新时间，如果此时间新于系统时间，fluent即认为修改过系统时间，即使把系统时间改回去是没有用的。

10． Fluent常见报错解答
（1）在fluent里，打开display里的grid只能弹出一个发白的屏幕，死了，fluent显示：
Error: Floating point error: divide by zero
Error Object: ()
Error: FLUENT received a fatal signal (SEGMENTATION VIOLATION).
Error Object: ()
A：1）可能是图形还没有显示完，你突然关掉它，以后再显示就是出现这种情况。建议你保存case and date后，退出fluent，重新读一次case and date就可以正常显示；
2）显卡对opengl的支持不好，更新显卡驱动

（2）运行时出现如下信息：
Error:FLUENT received fatal signal (ACCESS_VIOLATION)
1. Note exact events leading to error.
2. Save case/data under new name.
3. Exit program and restart to continue.
4. Report error to your distributor.
Error Object: ()
A：只要是严重的错误和发散，fluent都显示这个，这些信息说明不了任何问题。模型要做一定的调整。

（3）迭代计算中窗口显示：
turbulent viscosity limited to viscosity ratio of……
A：这是提示你turbulent viscosity ratio 已超过给定上限，你可以在solve-controls- limits的选项中加大Max turbulent viscosity ratio值，可以加大2个数量级。

11. gambit里的实体和虚体有什么区别
gambit的实体和虚体在生成网格和计算的时候对于结果没有任何影响，实体和虚体的主要区别有以下几点：
（1）实体可以进行布尔运算但是虚体不能，虽然不能进行布尔运算，但是虚体存在merge，split等功能。
（2）实体运算在很多cad软件里面都有，但是虚体是gambit的一大特色，有了虚体以后，gambit的建模和网格生成的灵活性增加了很多。
（3）在网格生成的过程中，如果有几个相对比较平坦的面，可以把它们通过merge合成一个，这样，作网格的时候，可以节省步骤，对于曲率比较大的面，可能生成的网格质量不好，这时候，你可以采取用split的方式把它划分成几个小面以提高网格质量
